1481436696_66459.doc б) а) 2 1 5 3 4 q 1 р d 2 р d н s z 1 ц s n r - s ro s . min max, ® ® i i n s ÷ ÷ ø ö ç ç è æ r ± r = s 2 1 max 1 1 в qe 418 , 0 2 1 2 1 2 е е е е е + × = const ` n i m i q = const ` n i m i q = ` i i n n å = 1 ` i i n n , const c ` n q m i i = = т к d - d d = c n ёки 1 c n i m i m i i q q = = å å c n q m = ъ ъ å å = i i ъ …

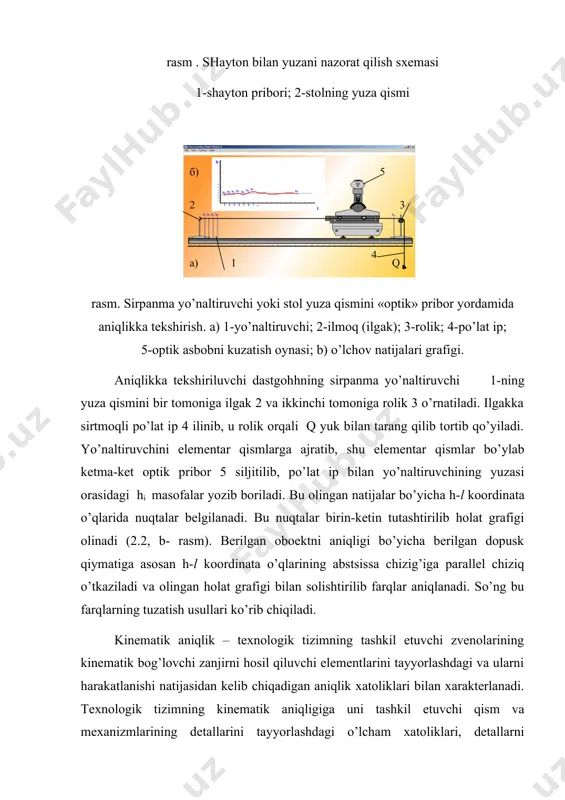

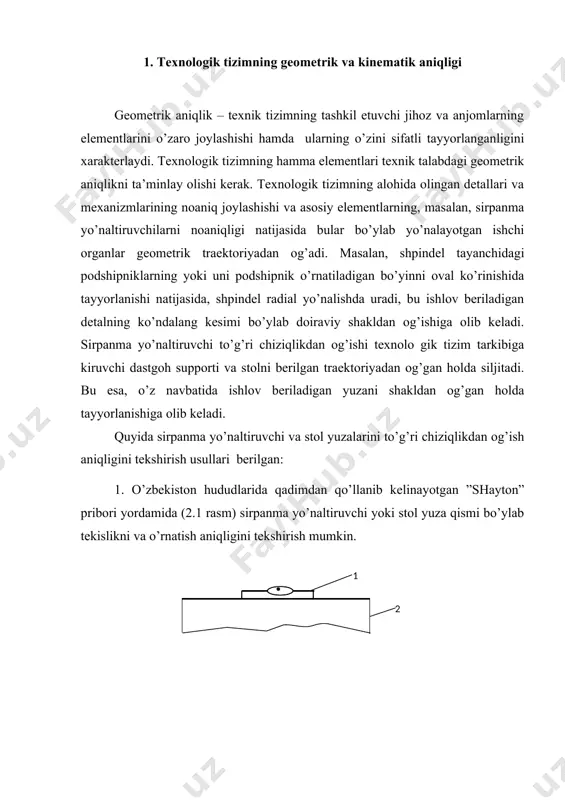

’gan holda siljitadi. bu esa, o’z navbatida ishlov beriladigan yuzani shakldan og’gan holda tayyorlanishiga olib keladi. quyida sirpanma yo’naltiruvchi va stol yuzalarini to’g’ri chiziqlikdan og’ish aniqligini tekshirish usullari berilgan: 1. o’zbekiston hududlarida qadimdan qo’llanib kelinayotgan ”shayton” pribori yordamida (2.1 rasm) sirpanma yo’naltiruvchi yoki stol yuza qismi bo’ylab tekislikni va o’rnatish aniqligini tekshirish mumkin. rasm . shayton bilan yuzani nazorat qilish sxemasi 1-shayton pribori; 2-stolning yuza qismi rasm. sirpanma yo’naltiruvchi yoki stol yuza qismini «optik» pribor yordamida aniqlikka tekshirish. a) 1-yo’naltiruvchi; 2-ilmoq (ilgak); 3-rolik; 4-po’lat ip; 5-optik asbobni kuzatish oynasi; b) o’lchov natijalari grafigi. aniqlikka tekshiriluvchi dastgohhning sirpanma yo’naltiruvchi 1-ning yuza qismini bir tomoniga ilgak 2 va ikkinchi tomoniga rolik 3 o’rnatiladi. ilgakka sirtmoqli po’lat ip 4 ilinib, u rolik orqali q yuk bilan tarang qilib tortib qo’yiladi. yo’naltiruvchini elementar qismlarga ajratib, shu elementar qismlar bo’ylab ketma-ket optik pribor 5 siljitilib, po’lat ip bilan yo’naltiruvchining yuzasi orasidagi hi masofalar yozib boriladi. …

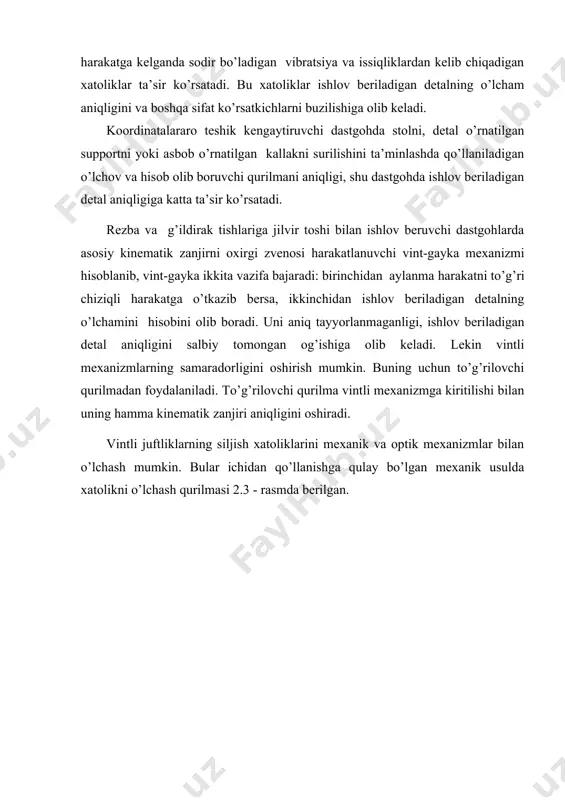

ni harakatga kelganda sodir bo’ladigan vibratsiya va issiqliklardan kelib chiqadigan xatoliklar ta’sir ko’rsatadi. bu xatoliklar ishlov beriladigan detalning o’lcham aniqligini va boshqa sifat ko’rsatkichlarni buzilishiga olib keladi. koordinatalararo teshik kengaytiruvchi dastgohda stolni, detal o’rnatilgan supportni yoki asbob o’rnatilgan kallakni surilishini ta’minlashda qo’llaniladigan o’lchov va hisob olib boruvchi qurilmani aniqligi, shu dastgohda ishlov beriladigan detal aniqligiga katta ta’sir ko’rsatadi. rezba va g’ildirak tishlariga jilvir toshi bilan ishlov beruvchi dastgohlarda asosiy kinematik zanjirni oxirgi zvenosi harakatlanuvchi vint-gayka mexanizmi hisoblanib, vint-gayka ikkita vazifa bajaradi: birinchidan aylanma harakatni to’g’ri chiziqli harakatga o’tkazib bersa, ikkinchidan ishlov beriladigan detalning o’lchamini hisobini olib boradi. uni aniq tayyorlanmaganligi, ishlov beriladigan detal aniqligini salbiy tomongan og’ishiga olib keladi. lekin vintli mexanizmlarning samaradorligini oshirish mumkin. buning uchun to’g’rilovchi qurilmadan foydalaniladi. to’g’rilovchi qurilma vintli mexanizmga kiritilishi bilan uning hamma kinematik zanjiri aniqligini oshiradi. vintli juftliklarning siljish xatoliklarini mexanik va optik mexanizmlar bilan o’lchash mumkin. bular ichidan qo’llanishga qulay bo’lgan mexanik usulda …

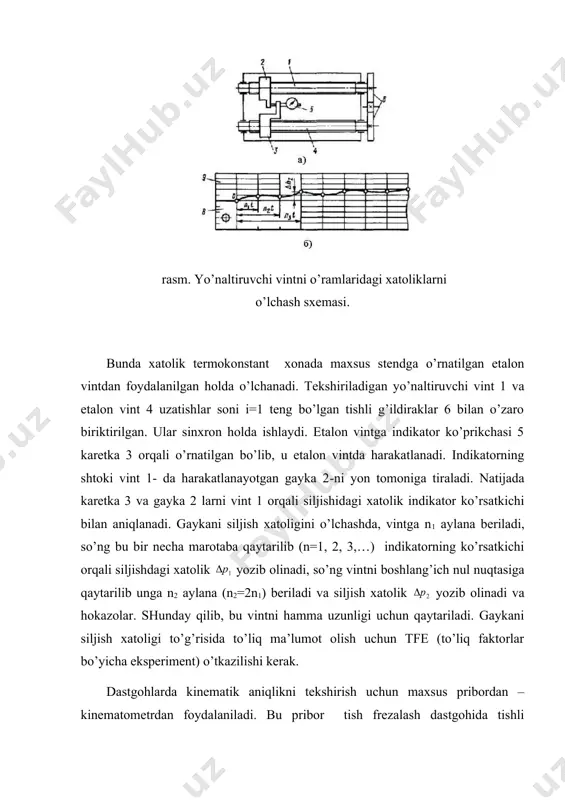

agi xatolik indikator ko’rsatkichi bilan aniqlanadi. gaykani siljish xatoligini o’lchashda, vintga n1 aylana beriladi, so’ng bu bir necha marotaba qaytarilib (n=1, 2, 3,…) indikatorning ko’rsatkichi orqali siljishdagi xatolik yozib olinadi, so’ng vintni boshlang’ich nul nuqtasiga qaytarilib unga n2 aylana (n2=2n1) beriladi va siljish xatolik yozib olinadi va hokazolar. shunday qilib, bu vintni hamma uzunligi uchun qaytariladi. gaykani siljish xatoligi to’g’risida to’liq ma’lumot olish uchun tfe (to’liq faktorlar bo’yicha eksperiment) o’tkazilishi kerak. dastgohlarda kinematik aniqlikni tekshirish uchun maxsus pribordan – kinematometrdan foydalaniladi. bu pribor tish frezalash dastgohida tishli uzatmalardan iborat bo’lgan kinematik zanjirni xato tayyorlanganligi sababli, ularni uzatishlar munosabati hisobdagidan farqlanish hatoligini ba’holab beradi. magnit va elektr toki bilan yozib olish xususiyatiga ega bo’lgan kinematometr sxemasi 2.4-rasmda tasvirlangan. pribor ik uzatishlar munosabatiga ega, sinalishi kerak bo’lgan, kinematik zanjirning sozlanuvchi zvenosiga o’rnatilgan datchiklardan oqib keladigan elektrik fazalarni siljishidan hosil bo’lgan signallarning o’zgarishini o’lchaydi. rasm. kinematometr sxemasi. kichik o’lchash kallagi yetaklovchi tez harakatlanuvchi …

qarshi tura olib ishlashi kerak. detallarning sinish orqali ishga yaroqsiz holga kelishi – detallar uchun yo’l qo’yilmagan, istalmagan turdagi ishdan chiqish sanalib, u noto’g’ri hisobiy qiymat orqali tanlab olingan materialga yoki foydalanish usulidan chetlash oqibatida ro’yobga keladi. detallarni charchashi natijasida sinishi halokatga olib keladi. statik mustahkamlikka hisoblash orqali texnologik tizimning faqat bazi bir detallarini (masalan, kronshteynlarni, sekin aylanuvchi vallarni va tishli g’ildiraklarni, mahkamlash uchun qo’llaniladigan vintlarni, qobiq va boshqa ko’rinishdagilarni) o’lchamlari aniqlanadi. bu o’lchamlarni mashina detallari fanida qo’llanib kelinayotgan materiallar qarshiligiga asoslangan formulalardan foydalanish bilan hisoblaniladi. texnologik tizimning qator detallarini o’lchamlari ularni charchashga qarshi tura olishiga tekshirish bilan aniqlanadi. chunki ish bajaruvchi mexanizmlarni va uzatkichlarni detallariga davriy o’zgaruvchan kuchlanish ta’sir etadi. o’zgaruvchan kuch ta’siriga uchragan yoki shunday kuch ta’sirida ishlaydigan detallarning xizmat qilish vaqti qisqargan bo’lish e’timolidan holi emas. quyida koordinatalarda (2.5-rasm) tasvirlangan egri chiziq shuni ko’rsatadiki, bunda agar kuchlanish - chiniqqanlik chegaraviy qiymatidan oshib ketmasa, nazariy tomondan olganda unday …
