1481436629_66458.doc m h y q ) ( 1 . t кир чик ж к y р х х w = = ( ) t кир кир у р х х 1 = ; 1 es j 2 = , c ej j 1 эг 3 l = 2 ч бур c gj м j l = j = l g ; ) ( 3 6 i p l x i - 4 24 x q 6 рi 6 рi 6 рi 4 24 x q 24 q 24 q 24 q 6 i р b l b b l b a ejy х х ф a ejy i i р i i р 3 6 3 6 0 1 0 2 ) ( ) ( ) ( 0 1 ф(х) a ejy x a - - + - - - - = = = - - = b a l …

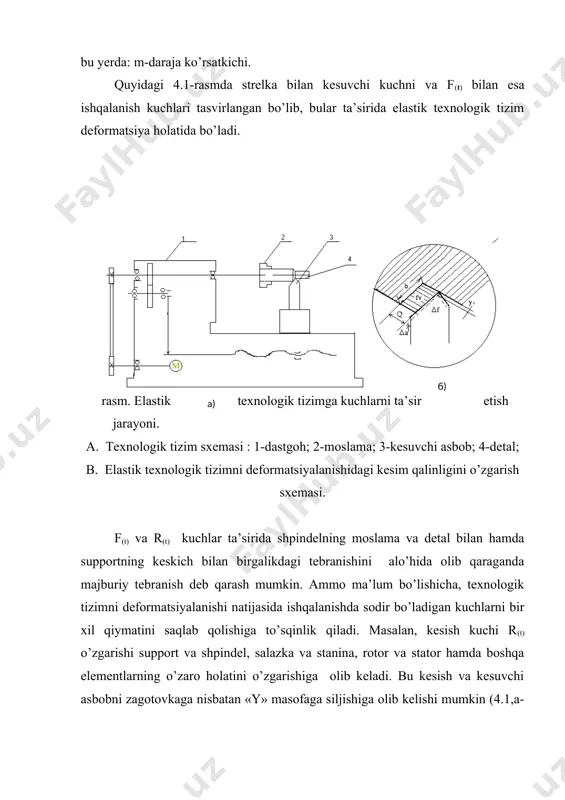

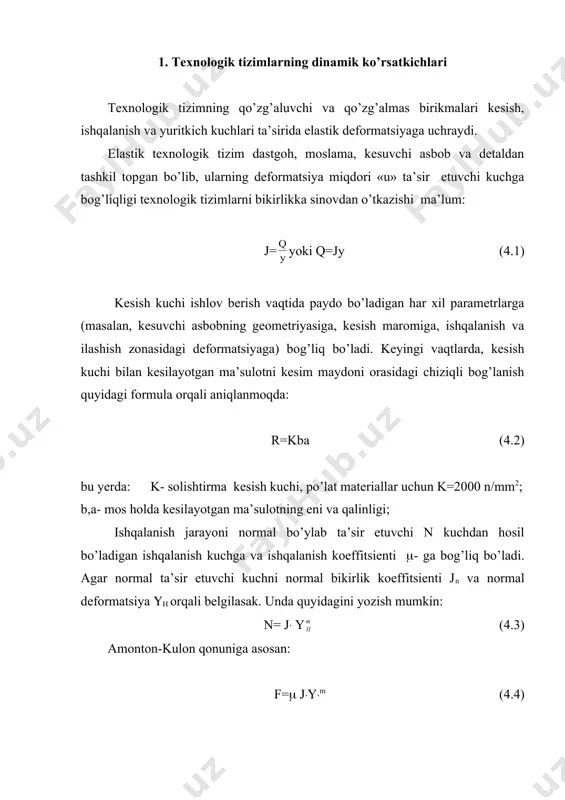

ishqalanish va ilashish zonasidagi deformatsiyaga) bog’liq bo’ladi. keyingi vaqtlarda, kesish kuchi bilan kesilayotgan ma’sulotni kesim maydoni orasidagi chiziqli bog’lanish quyidagi formula orqali aniqlanmoqda: r=kba (4.2) bu yerda: k- solishtirma kesish kuchi, po’lat materiallar uchun k=2000 n/mm2; b,a- mos holda kesilayotgan ma’sulotning eni va qalinligi; ishqalanish jarayoni normal bo’ylab ta’sir etuvchi n kuchdan hosil bo’ladigan ishqalanish kuchga va ishqalanish koeffitsienti (- ga bog’liq bo’ladi. agar normal ta’sir etuvchi kuchni normal bikirlik koeffitsienti jn va normal deformatsiya (( orqali belgilasak. unda quyidagini yozish mumkin: n= j’ y (4.3) amonton-kulon qonuniga asosan: f=( j’y’m (4.4) bu yerda: m-daraja ko’rsatkichi. quyidagi 4.1-rasmda strelka bilan kesuvchi kuchni va f(t) bilan esa ishqalanish kuchlari tasvirlangan bo’lib, bular ta’sirida elastik texnologik tizim deformatsiya holatida bo’ladi. rasm. elastik texnologik tizimga kuchlarni ta’sir etish jarayoni. a. texnologik tizim sxemasi : 1-dastgoh; 2-moslama; 3-kesuvchi asbob; 4-detal; b. elastik texnologik tizimni deformatsiyalanishidagi kesim qalinligini o’zgarish sxemasi. f(t) va r(t) kuchlar ta’sirida …

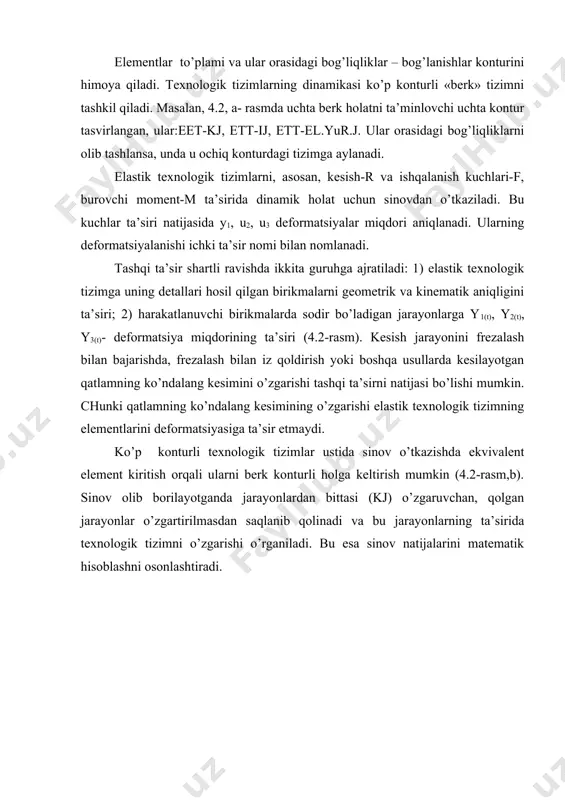

ni o’zgarishi elastik texnologik tizimni «yangi» siljishiga sababchi bo’ladi va hokazo. bunday bog’lanishlarni «qayta bog’lanuvchan» deyiladi. chunki, aniqlashlarga qaraganda, texnologik tizim va kesish jarayoni o’rtasida qayta bog’lanuvchanlik mavjud bo’lib, elastik tizimda ishqalanish kuchini o’zgarishi bilan deformatsiyani o’zgarishi kuzatiladi. texnologik tizimning elementlari orasidagi bog’lanishlar 3.2-rasmda tasvirlangan. bu sxemadan ma’lum bo’lishicha jarayonlar (kj, ij va el. yur. j.) orasida to’g’ridan-to’g’ri bog’lanish bo’lmasdan, ularning orasidagi bog’lanish faqat elastik tizim orqali amalga oshadi. rasm. texnologik tizimning dinamik holat sxemasi. a) ko’p konturli: ett- elastik texnologik tizim; kj-kesish jarayoni; ij-ishqalanish jarayoni; el.yur.j.-elektr yuritmadagi jarayon; v) bitta konturli: eett-ekvivalent elastik texnologik tizim; kj-kesish jarayoni. elementlar to’plami va ular orasidagi bog’liqliklar – bog’lanishlar konturini himoya qiladi. texnologik tizimlarning dinamikasi ko’p konturli «berk» tizimni tashkil qiladi. masalan, 4.2, a- rasmda uchta berk holatni ta’minlovchi uchta kontur tasvirlangan, ular:eet-kj, ett-ij, ett-el.yur.j. ular orasidagi bog’liqliklarni olib tashlansa, unda u ochiq konturdagi tizimga aylanadi. elastik texnologik tizimlarni, asosan, kesish-r va ishqalanish …

hi tashqi ta’sirni natijasi bo’lishi mumkin. chunki qatlamning ko’ndalang kesimining o’zgarishi elastik texnologik tizimning elementlarini deformatsiyasiga ta’sir etmaydi. ko’p konturli texnologik tizimlar ustida sinov o’tkazishda ekvivalent element kiritish orqali ularni berk konturli holga keltirish mumkin (4.2-rasm,b). sinov olib borilayotganda jarayonlardan bittasi (kj) o’zgaruvchan, qolgan jarayonlar o’zgartirilmasdan saqlanib qolinadi va bu jarayonlarning ta’sirida texnologik tizimni o’zgarishi o’rganiladi. bu esa sinov natijalarini matematik hisoblashni osonlashtiradi. 2. texnologik tizimlarning asosiy elemantlarini statik (boshlang’ich) xarakteristikasi texnologik tizimlarning va ularning elementlarini xossalari ularning xarakteristikasi orqali aniqlanadi. kesish jarayonini 4.3-rasmda ko’rsatilganday ikki qismga ajrataylik, xkir-kiruvchi parametr; xchiq-chiquvchi parametr. xchiq xkir kj [r] [y1(t)] rasm. kesish jarayoni uchun ochiq dinamik tizim sxemasi. kiruvchi va chiquvchi parametrlarni bog’lovchi tenglama w elementni yoki tizimni xarakteristikasi: n/mm elementlarni ochiq ketma-ket biriktirilgandagi (4.4-rasm) xarakteristikasi: rasm. elementlarni ketma-ket biriktirilgandagi ochiq dinamik tizim sxemasi. wochiq= (4.6) elementlarni ochiq ketma-ket biriktirilganda ularni tashkil qiluvchilarning xarakteristikasini ko’paytmasiga teng: wochiq=weet wkj (4.7) elementlarni parallel holda biriktirilganda …

) bu xarakteristika ett kuch ta’siriga moyilligi yoki bikirlikka teskari proportsional miqdor deyiladi. ett yoki uni har bir zvenosini statik xarakteristikasi gisterezis sirtmog’i ko’rinishdagi grafikni beradi (2-bob). shuning uchun ham ett dinamik xarakteristika tenglamalarida statik miqdorni o’zgarmas koeffitsient ko’rinishida hisobga olinadi. shuning uchun gisterezis sirtmog’i ko’rinishdagi qonunga asoslangan grafikni to’g’ri chiziqli holat qonuniga asoslangan tenglamaga olib kelish kerak. bu oddiy hol bo’lib, unda elastik xususiyatga ega bo’lgan xarakteristikalarni ajratib olish orqali amalga oshiriladi. ishqalanish bilan ishlaydigan n chiziqli elastik elementlardan tuzilgan ett ni analitik tadqiqotlash natijasida shuni aytish mumkinki, elastik tashkil etuvchi xarakteristika 4.5,a-rasmda tasvirlanganday, koordinatani boshlanish nuqtasidan o’tuvchi yuklash kuchidan tashkil bo’lgan, agar ishqalanish kuchi doyimiy qiymatni saqlab tursa, egri chiziq 2-chi to’g’ri qismiga parallel to’g’ri chiziq 1-chi holatda bo’ladi. yuklovchi kuchga proportsional ravishda o’zgaruvchi ishqalanish kuchining chiziqli xarakteristikasi koordinatalarning boshlang’ich nuqtasidan o’tib, 2 va 3 qismlarga assimetrik bo’ladi (4.6, b-rasm). rasm. elastik texnologik tizimning statik xarakteristikasini tasvirlovchi sxema. …
