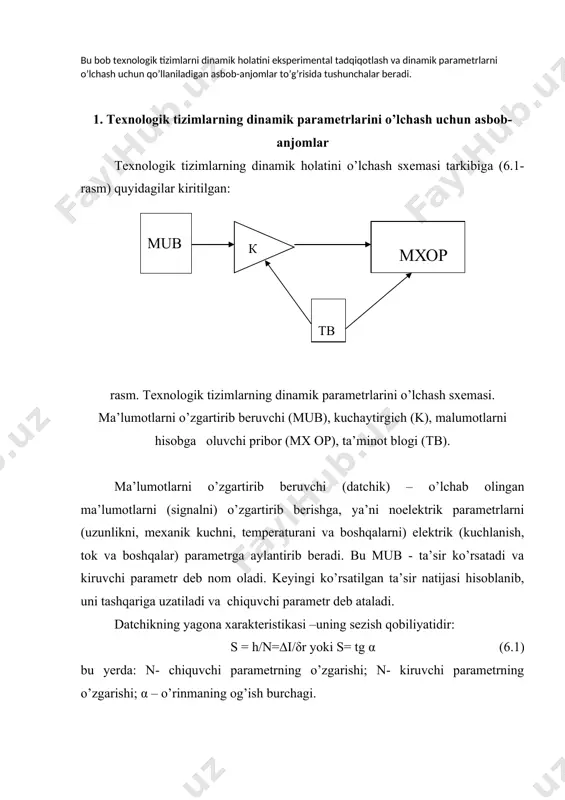

1481436870_66461.doc 2 m 2 б ж x ) r r ( / l + + w = а) б) в) 1 2 4 1 4 3 4 3 2 3 2 1 3 2 4 1 0 r r r r r r r r r r r r r r r r u i + + + - = а) тк а) б) в) тк а) texnologik tizimlarning dinamik holatini eksperimental usulda tadqiqotlash reja: 1. texnologik tizimlarning dinamik parametrlarini o’lchash uchun asbob-anjomlar 2. texnologik tizimlarning tebranishga turg’unligini eksperimental usulda tadqiqotlash 3. texnologik tizimlarni dinamik holatini afchx bo’yicha titrashga turg’unligini tadqiqotlash bu bob texnologik tizimlarni dinamik holatini eksperimental tadqiqotlash va dinamik parametrlarni o’lchash uchun qo’llaniladigan asbob-anjomlar to’g’risida tushunchalar beradi. 1. texnologik tizimlarning dinamik parametrlarini o’lchash uchun asbob-anjomlar texnologik tizimlarning dinamik holatini o’lchash sxemasi tarkibiga (6.1-rasm) quyidagilar kiritilgan: rasm. texnologik tizimlarning dinamik parametrlarini o’lchash sxemasi. ma’lumotlarni o’zgartirib beruvchi (mub), kuchaytirgich (k), …

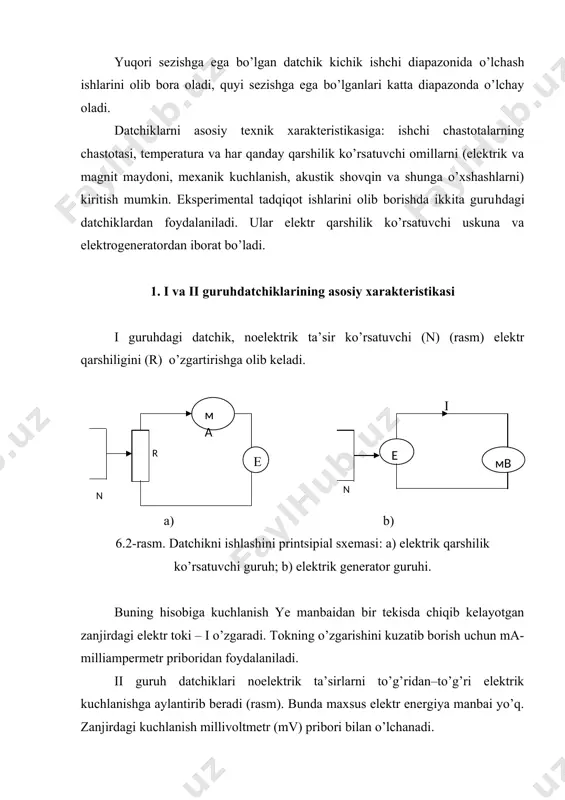

’rsatuvchi omillarni (elektrik va magnit maydoni, mexanik kuchlanish, akustik shovqin va shunga o’xshashlarni) kiritish mumkin. eksperimental tadqiqot ishlarini olib borishda ikkita guruhdagi datchiklardan foydalaniladi. ular elektr qarshilik ko’rsatuvchi uskuna va elektrogeneratordan iborat bo’ladi. 1. i va ii guruhdatchiklarining asosiy xarakteristikasi i guruhdagi datchik, noelektrik ta’sir ko’rsatuvchi (n) (rasm) elektr qarshiligini (r) o’zgartirishga olib keladi. i a) b) 6.2-rasm. datchikni ishlashini printsipial sxemasi: a) elektrik qarshilik ko’rsatuvchi guruh; b) elektrik generator guruhi. buning hisobiga kuchlanish ye manbaidan bir tekisda chiqib kelayotgan zanjirdagi elektr toki – i o’zgaradi. tokning o’zgarishini kuzatib borish uchun ma-milliampermetr priboridan foydalaniladi. ii guruh datchiklari noelektrik ta’sirlarni to’g’ridan–to’g’ri elektrik kuchlanishga aylantirib beradi (rasm). bunda maxsus elektr energiya manbai yo’q. zanjirdagi kuchlanish millivoltmetr (mv) pribori bilan o’lchanadi. i guruh datchiklarini asosiy xarakteristikasi va ularning tuzilishi. bu guruhdagi «o’zgartirib beruvchilar» tarkibiga sim va folgadan tayyorlangan tenzodatchiklar kiritilgan. ular r1 va r2 qarshilikdan iborat yassi element ko’rinishida bo’ladi (6.3-rasm). rasm. simli …

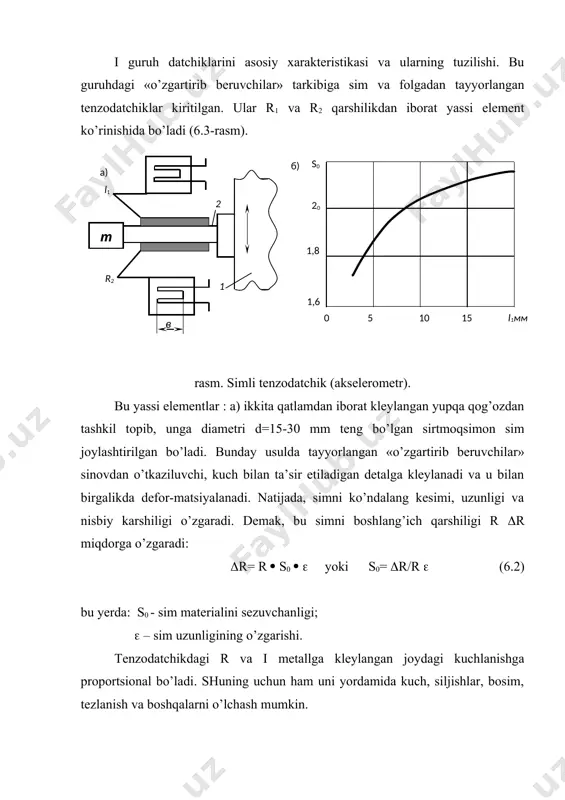

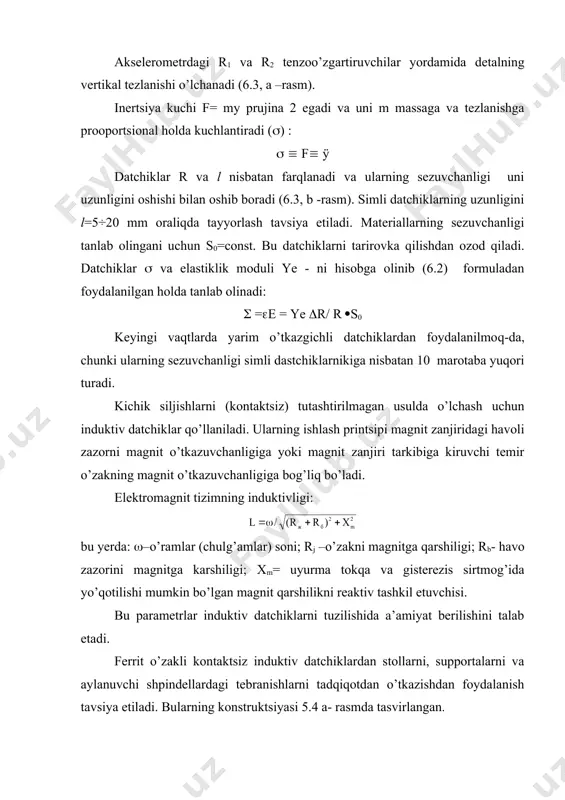

shuning uchun ham uni yordamida kuch, siljishlar, bosim, tezlanish va boshqalarni o’lchash mumkin. akselerometrdagi r1 va r2 tenzoo’zgartiruvchilar yordamida detalning vertikal tezlanishi o’lchanadi (6.3, a –rasm). inertsiya kuchi f= my prujina 2 egadi va uni m massaga va tezlanishga prooportsional holda kuchlantiradi (() : ( ( f( ÿ datchiklar r va l nisbatan farqlanadi va ularning sezuvchanligi uni uzunligini oshishi bilan oshib boradi (6.3, b -rasm). simli datchiklarning uzunligini l=5÷20 mm oraliqda tayyorlash tavsiya etiladi. materiallarning sezuvchanligi tanlab olingani uchun s0=const. bu datchiklarni tarirovka qilishdan ozod qiladi. datchiklar ( va elastiklik moduli ye - ni hisobga olinib (6.2) formuladan foydalanilgan holda tanlab olinadi: ( =(e = ye (r/ r (s0 keyingi vaqtlarda yarim o’tkazgichli datchiklardan foydalanilmoq-da, chunki ularning sezuvchanligi simli dastchiklarnikiga nisbatan 10 marotaba yuqori turadi. kichik siljishlarni (kontaktsiz) tutashtirilmagan usulda o’lchash uchun induktiv datchiklar qo’llaniladi. ularning ishlash printsipi magnit zanjiridagi havoli zazorni magnit o’tkazuvchanligiga yoki magnit zanjiri tarkibiga kiruvchi …

hka (3) 400 ta cho’lg’amdan iborat bo’lib, diametri d=0,1 mm bo’lgan pel simidan tayyorlanadi. induktiv datchiklarda kichik qismdan iborat chiziqli xarakteristikadagi – ishchi qism (4 (6.4,b - rasm) ega. agar (=0 bo’lsa, sistemada qoldiq tok i0 bor bo’ladi. shuning uchun ham, sistemada (n boshlang’ich zazor bor bo’lsa, tadqiqotlarda buni hisobga olib chiziqli xarakteristikani (((a=(( koordinata sistemasida) qurish shundan boshlanadi. ferromagnitlarning tarkibi mexanik kuchlanish ta’sirida o’zini magnit o’tkazuvchanligini o’zgartirish qobiliyatiga ega. ularning bu tabiati magnitoelastik induktiv datchiklarni tayyorlashga imkon yaratadi. bu datchiklar asosan raqam dasturi bilan boshqariluvchi (rdb) texnologik tizimlarda, kichik siljishlar ta’sirida hosil bo’ladigan burovchi momentlarni o’lchash uchun qo’llaniladi. datchiklarni ulash sxemasi. birinchi guruhdagi datchiklarning sezuvchanligini oshirish maqsadda ko’priksimon sxema bilan ulanadi (6.5-rasm). datchiklar o’z qarshiliklarini kiruvchi parametrlar hisobiga o’zgartirsa, ular aktiv (+ri, -ri) va agar ular qarshiligini o’zgartirmasa –passiv (r0) deb nomlanadi. rasm. ko’priksimon ko’rinishda yig’ilgan ferritli o’zakdan iborat datchiklarning eksperimental sxemasi: a) bitta aktiv datchikli ri; b) ikkti …

proportsional ravishda oshib boradi, masalan: 2 - ta o’zgartirgich (datchik) bo’lsa, ko’priksimon sxemalarning sezuvchanligi ikki marotaba oshadi. ii guruh datchiklarini asosiy xarakteristikasi va ularning tuzilishi. p’ezoelektrik datchik. bu datchiklarning p’ezoeffektini to’g’ridan-to’g’ri qo’llash bilan ulardan kuchlarni, bosimni, tezlanishni o’lchashda keng foydalaniladi. quyidagi 6.6, a - rasmda akselerometrning tipik konstruktsiyasi tasvirlangan. rasm. elektr generatorlar guruhiga kiruvchi datchiklar. a) p’ezoelektrik; b) termoelektrik; v) induktiv. akselerometr qobig’i 1 inertsion massasi m-ga teng va uning tezlanishi y, f=my kuchga ega bo’lgan mexanik tebranish ta’siri natijasida poezokeramik element 2 deformatsiyalanadi. deformatsiya ta’sirida sodir bo’ladigan elektr zaryadi q, f kuchga va ÿ tezlanishga proportsional ravishda o’zgaradi va uni sezuvchanligi quyidagi formula orqali aniqlanadi: s= u/ÿ , yoki s=q/ÿ (6.6) 2. poezoelektrik datchik poezolektrik datchiklar kichik o’lchamda bo’lishi bilan xarakterlanadi. ularning ba’zi bir xarakterli o’lchamlari quyidagi jadvalda keltirilgan. 6.1-jadval massa, gramm tebranish, kgts tezlanish, m/s2 sezuvchanlik mvs2/m 5-60 0,1-10 0,01-40000 0,1-100 tadqiqotlar o’tkazishda poezometrik datchiklardan foydalanish uchun maslahatlar: …
