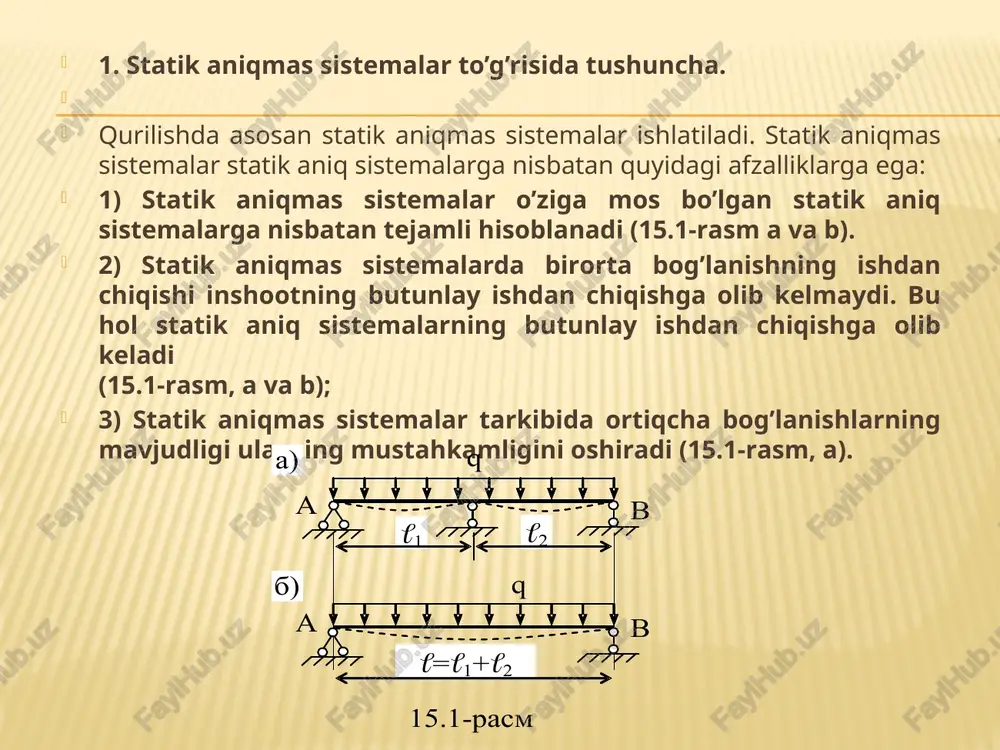

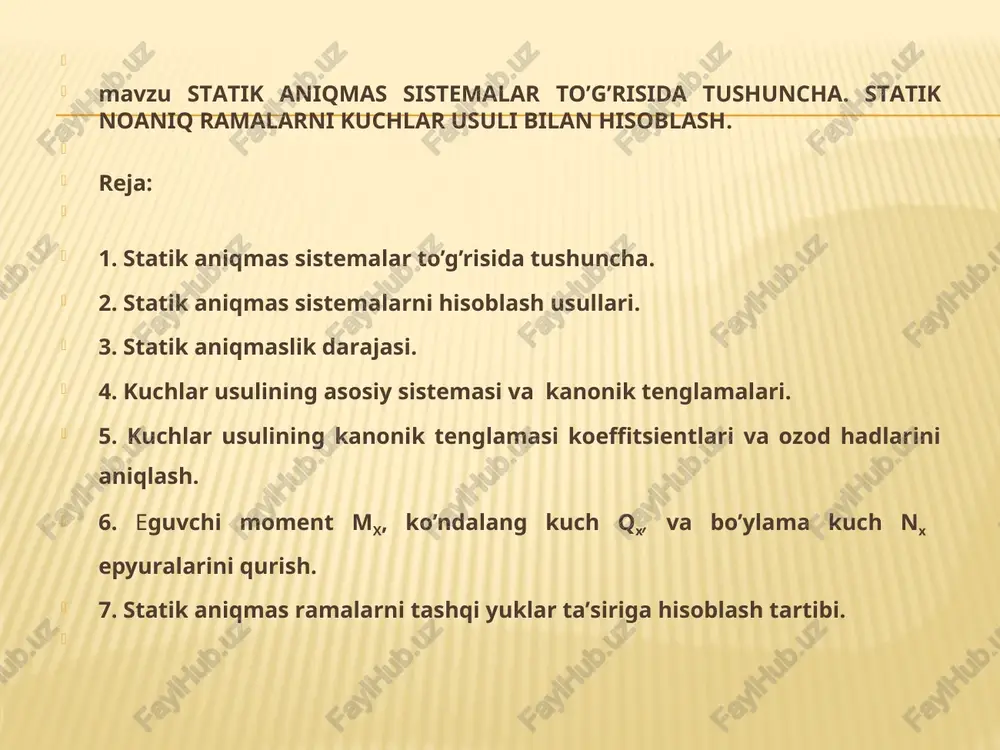

slayd 1 mavzu statik aniqmas sistemalar to’g’risida tushuncha. statik noaniq ramalarni kuchlar usuli bilan hisoblash. reja: 1. statik aniqmas sistemalar to’g’risida tushuncha. 2. statik aniqmas sistemalarni hisoblash usullari. 3. statik aniqmaslik darajasi. 4. kuchlar usulining asosiy sistemasi va kanonik tenglamalari. 5. kuchlar usulining kanonik tenglamasi koeffitsientlari va ozod hadlarini aniqlash. 6. eguvchi moment mx, ko’ndalang kuch qx, va bo’ylama kuch nx epyuralarini qurish. 7. statik aniqmas ramalarni tashqi yuklar ta’siriga hisoblash tartibi. 1. statik aniqmas sistemalar to’g’risida tushuncha. qurilishda asosan statik aniqmas sistemalar ishlatiladi. statik aniqmas sistemalar statik aniq sistemalarga nisbatan quyidagi afzalliklarga ega: 1) statik aniqmas sistemalar o’ziga mos bo’lgan statik aniq sistemalarga nisbatan tejamli hisoblanadi (15.1-rasm a va b). 2) statik aniqmas sistemalarda birorta bog’lanishning ishdan chiqishi inshootning butunlay ishdan chiqishga olib kelmaydi. bu hol statik aniq sistemalarning butunlay ishdan chiqishga olib keladi (15.1-rasm, a va b); 3) statik aniqmas sistemalar tarkibida ortiqcha bog’lanishlarning mavjudligi ularning mustahkamligini oshiradi …

2 / 21

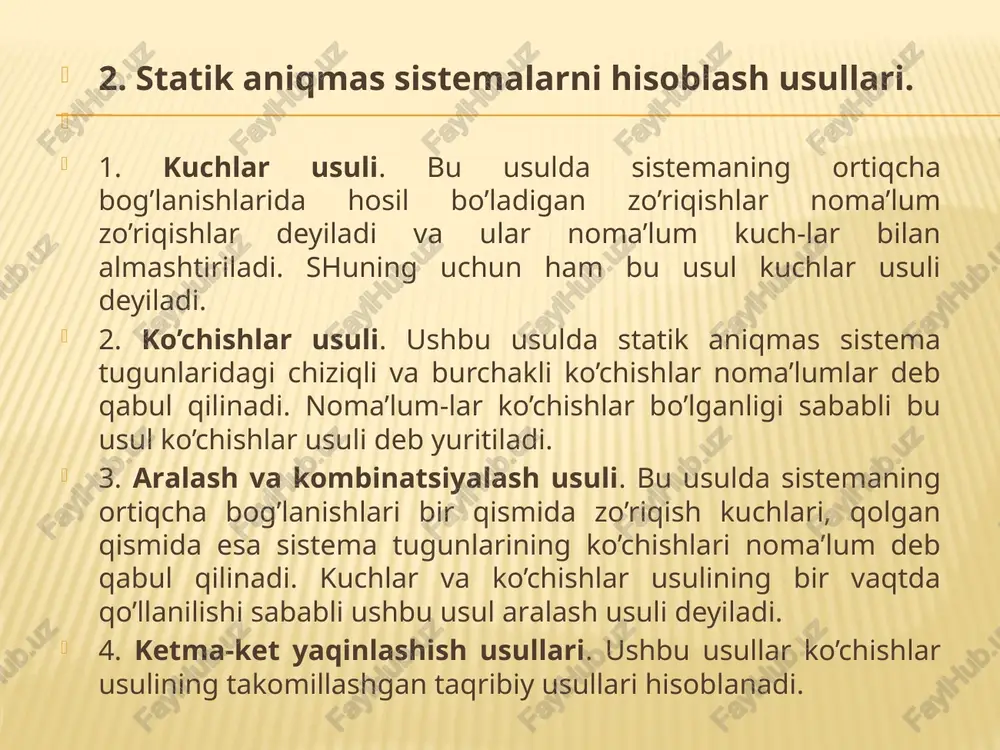

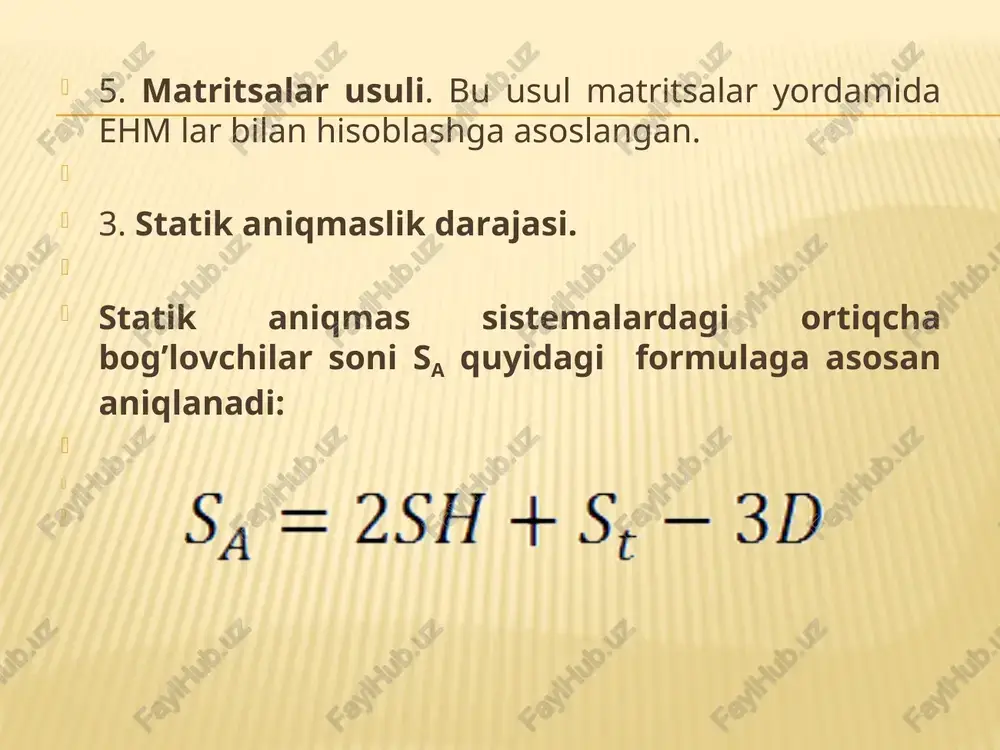

ash va kombinatsiyalash usuli. bu usulda sistemaning ortiqcha bog’lanishlari bir qismida zo’riqish kuchlari, qolgan qismida esa sistema tugunlarining ko’chishlari noma’lum deb qabul qilinadi. kuchlar va ko’chishlar usulining bir vaqtda qo’llanilishi sababli ushbu usul aralash usuli deyiladi. 4. ketma-ket yaqinlashish usullari. ushbu usullar ko’chishlar usulining takomillashgan taqribiy usullari hisoblanadi. 5. matritsalar usuli. bu usul matritsalar yordamida ehm lar bilan hisoblashga asoslangan. 3. statik aniqmaslik darajasi. statik aniqmas sistemalardagi ortiqcha bog’lovchilar soni sa quyidagi formulaga asosan aniqlanadi: marta statik noaniq marta statik noaniq kuchlar usulining asosiy sistemasi asosiy sistema deb, statik aniqmas sistemadagi ortiqcha bog’lanishlar noma’lum kuchlar bilan almashtirilgan, statik aniq va geometrik o’zgarmas qilib tanlangan sistemaga aytiladi. 2 marta statik noaniq sistema kuchlar usulining asosiy sistemasi 3 marta statik noaniq sistema kuchlar usulining kanonik tenglamalari agarda sistema n marta statik noaniq bo’lsa, kanonik tenglamadagi tenglamalar soni ham n ta bo’ladi:            …

3 / 21

cha tashqi yuklardan va noma’lumlar ta’siridan hosil bo’ladigan ko’chishlar yig’indisining nolga teng ekanligini ifodalovchi kuchlar usulining kanonik tenglamalari sistemasi tuziladi. 4. kanonik tenglamalar sistemasida noma’lumlar oldidagi koeffitsientlar (birlik ko’chishlar) va ozod hadlar aniqlanadi. buning uchun mor formulasidan yoki vyereshchagin usulidan foydalaniladi. 5. kanonik tenglama koeffitsientlari va ozod hadlari kanonik tenglamaga qo’yilib yechiladi va noma’lum x1, x2, .... xn zo’riqishlarning qiymati aniqlanadi. 7. ramaning ixtiyoriy kesimidagi eguvchi moment mx epyura quriladi. 8. ko’ndalang kuch epyurasi qx yakuniy eguvchi moment epyurasi mx asosida chiziladi. 9. bo’ylama kuch epyurasi nx ko’ndalang kuch epyurasi qx dan foydalanib chiziladi. image3.wmf oleobject1.bin image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.wmf image19.wmf image20.wmf oleobject2.bin oleobject3.bin oleobject4.bin image21.png image22.png image23.png image24.wmf image25.wmf image26.wmf oleobject5.bin oleobject6.bin oleobject7.bin image27.png image28.png image29.png image30.png image31.emf image32.emf l 1 l 2 l = l 1 + l 2 q à) á) 1 5 .1 - ðàñì …

4 / 21

a +a,)bl (@-a) 5, z 2 2 2(a, +4,) be pf oa, ay) ae a abl be gaa 2 2 = = 2a; +a) 3 6 bb la) 3 (n+ 2a £la@a, -.0,)- 2 (a +4,0,) + gb — abs) | atsan | geb | top .ay ° +(ab, + a8) ean, -a.)- £f 2a, +236.) 2 = bf al a, ah : ba) race =by) | - (a,b) -4,b,)| — — ga, + b:)] bal 7b 7b as ua = boa+a) — scsa+a,) z bb a bla bla 23a, +a) ga -a) t 3 4 12 2 =bé(a,-a, & 2bat 2bat 2 6 (a—a,) ats a a pela +a;) z "m" epyurasi natijaviy berilgan sistema aréh 5. kanonik tenglama koeffitsientlari va ozod hadlari to‘g‘ri topilganligi tekshiriladi. a) kanonik tenglama koeffitsientlarining to‘g‘ri aniqlanganligini tekshirish uchun universal tekshirish (16.5) o‘tkaziladi. b) kanonik tenglama ozod hadlarini tekshirish uchun ustun tekshirish (16.7) o‘tkaziladi. …

5 / 21

i tekshiriladi. 9. ko‘ndalang kuch epyurasi qx yakuniy eguvchi moment epyurasi mx asosida chiziladi. 10. bo‘ylama kuch epyurasi nx ko‘ndalang kuch epyurasi qx dan foydalanib chiziladi. 11. ramani umumiy statik tekshirish. ma’ruzani mustahkamlash uchun savollar. 1. kuchlar usulining asosiy sistemasi qanday tanlanadi? 2. kuchlar usulining kanonik tenglamalari qanday tuziladi? 3. kuchlar usulining asosiy sistemasi deb nimaga aytiladi? ? 4. kuchlar usulining kanonik tenglamalari deb nimaga aytiladi? 5. kuchlar usulining kanonik tenglamalarini yozing? 6. kuchlar usulining kanonik tenglamasi koeffitsientlari va ozod hadlari qanday aniqlanadi? 7. kuchlar usulining kanonik tenglamasi koeffitsientlari va ozod hadlarin i tekshirishni ayting? 8. ramaning ixtiyoriy kesimidagi m x , q x va n x epyuralarini kurishni xamda tekshirishni ayting? 9. statik aniqmas ramalarni tashqi yuklar ta’siriga hisoblash tartibini ayting? ma’ruzani mustahkamlash uchun savollar. 1. kuchlar usulining asosiy sistemasi qanday tanlanadi? 2. kuchlar usulining kanonik tenglamalari qanday tuziladi? 3. kuchlar usulining asosiy sistemasi deb nimaga aytiladi? ? 4. …
