презентация powerpoint 2-amaliy. nasoslar katalogidan foydalanib, berilgan nasosning ishchi xarakteristikasini qurish. quvurlardagi gidravlik yo'qotishlarni nasosning berilgan suv sarfi uchun aniqlash nasoslarning ishchi nuqtasini aniqlash. dastlabki ma’lumotlar nasos stansiyasining о‘rta vazn geometrik naporini hisoblash q1, q2, q3, q4, q5 - kurs loyihasi topshirig‘ida berilgan aprel-avgust oylariga mos keluvchi nasos stansiyasining suv berish qiymatlari. t1, t2, t3, t4, t5 - suv berish oylarining sutkalarda berilgan qiymatlari. geometrik napor qiymati hg = ▼yubss - ▼pbss formulasi bilan har bir oy uchun hisoblab chiqiladi. nasos stansiyasining birlamchi tо‘liq naporini hisoblash. h = hg + σδh σδh - nasos stansiyasi surish va bosim quvurlarida, suv chiqarish inshootida yо‘qolgan napor qiymatlari yig‘indisi σδh - qiymati tavsiyalarga ko’ra quyidagicha aniqlanadi. σδh = δhm + δhs bunda δhm = 1,0 ÷ 1,5 m δhs = i * lbos nasosning suv berish unumdorligini hisoblash quvurlar tizimining napor xarakteristikasini qurish k - quvurning qarshilik koefitsenti q, м3/s н, m hquv …

2 / 7

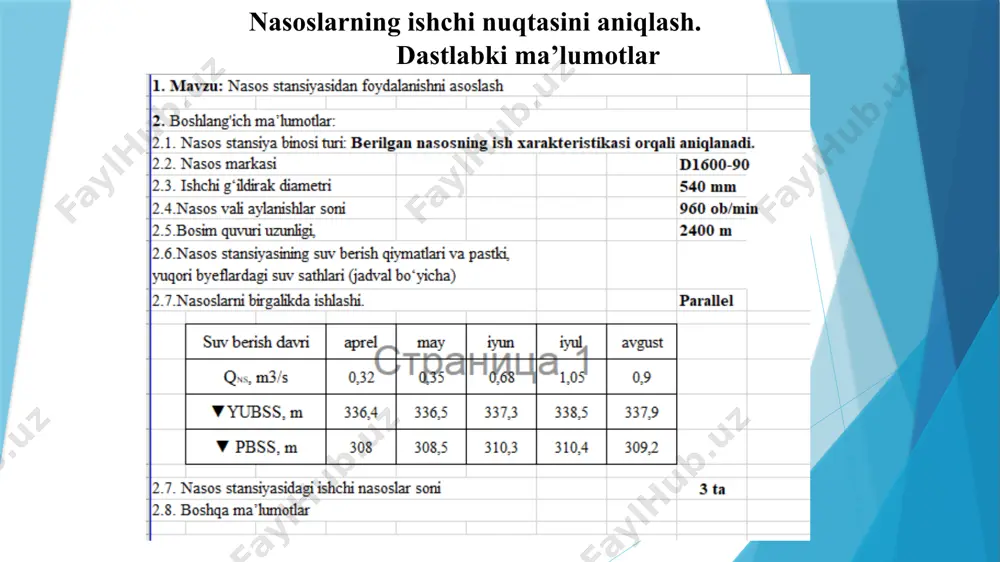

nasoslar ishchi xarakteristikasi va geometrik naporini hisoblash - Page 2

3 / 7

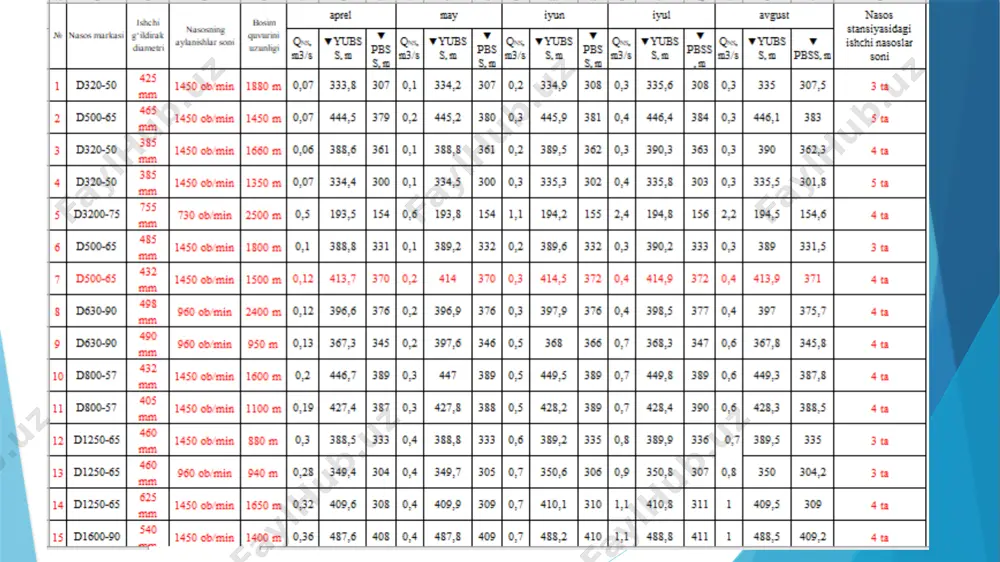

nasoslar ishchi xarakteristikasi va geometrik naporini hisoblash - Page 3

4 / 7

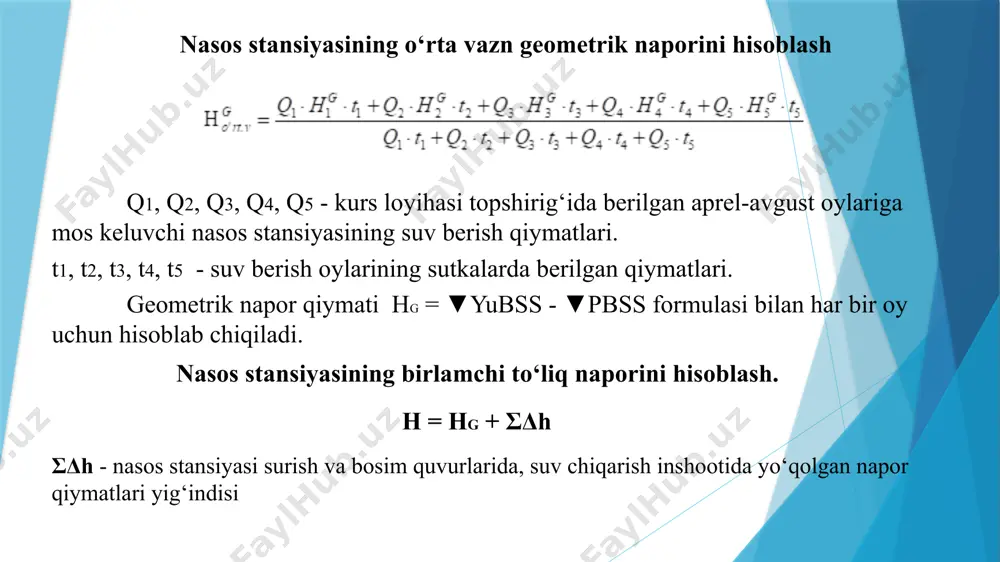

nasoslar ishchi xarakteristikasi va geometrik naporini hisoblash - Page 4

5 / 7

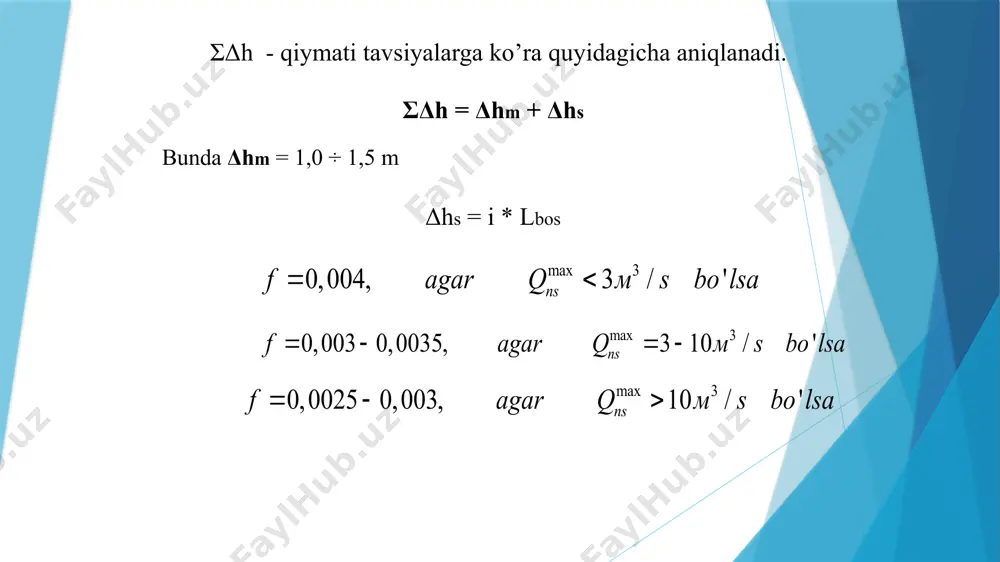

nasoslar ishchi xarakteristikasi va geometrik naporini hisoblash - Page 5
