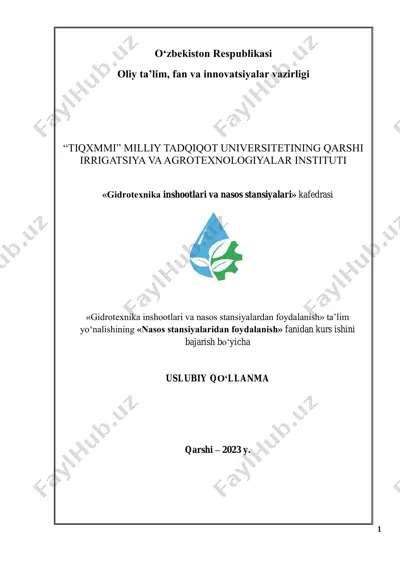

1 o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “tiqxmmi” milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti «gidrotexnika inshootlari va nasos stansiyalari» kafedrasi «gidrotexnika inshootlari va nasos stansiyalardan foydalanish» ta’lim yo‘nalishining «nasos stansiyalaridan foydalanish» fanidan kurs ishini bajarish bo‘yicha uslubiy qo‘llanma qarshi – 2023 y. 2 «nasos stansiyalaridan foydalanish» fanidan kurs ishini bajarish bо‘yicha uslubiy qо‘llanma “tiqxmmi” milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti, qarshi, 2023 y. 20 bet tuzuvchilar: “gidrotexnika inshootlari va nasos stansiyalari kafedrasi mudiri: a.sh. suyunov “gidrotexnika inshootlari va nasos stansiyalari kafedrasi assistenti a.i.abdirazakov “gidrotexnika inshootlari va nasos stansiyalari kafedrasi assistenti z.x.sherboyev “gidrotexnika inshootlari va nasos stansiyalari kafedrasi stajyor o‘qituvchisi s.r.mamarasulov taqrizchilar: irrigatsiya va melioratsiya kafedrasi t.f.f.d dotsent: d.a.quvvatov. qarshi muhandislik iqtisodiyot instituti “gidravlika va gidroinshootlar” kafedrasi mudiri : prof eshev.s.s gidromelioratsiya fakulteti uslubiy komissiyasining («__» _________ 2023 yil № __- sonli bayonnomasi) va « gti va ns » kafedrasi («_ » ________ 2023 yil …

2 / 20

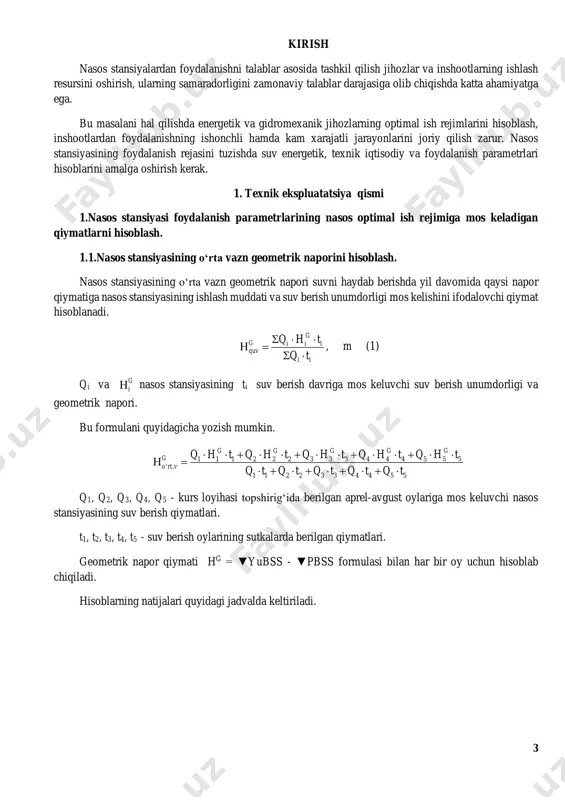

, texnik iqtisodiy va foydalanish parametrlari hisoblarini amalga oshirish kerak. 1. texnik ekspluatatsiya qismi 1.nasos stansiyasi foydalanish parametrlarining nasos optimal ish rejimiga mos keladigan qiymatlarni hisoblash. 1.1.nasos stansiyasining о‘rta vazn geometrik naporini hisoblash. nasos stansiyasining о‘rta vazn geometrik napori suvni haydab berishda yil davomida qaysi napor qiymatiga nasos stansiyasining ishlash muddati va suv berish unumdorligi mos kelishini ifodalovchi qiymat hisoblanadi. g g i i i quv i i q h t q t        , m (1) qi va g i nasos stansiyasining ti suv berish davriga mos keluvchi suv berish unumdorligi va geometrik napori. bu formulani quyidagicha yozish mumkin. 1 1 1 2 2 2 3 3 3 4 4 4 5 5 5 ' . 1 1 2 2 3 3 4 4 5 5 g g g g g g o rt v q h t q h t q h …

3 / 20

= 1.3. nasos stansiyasining birlamchi tо‘liq naporini hisoblash. nasos stansiyasining birlamchi tо‘liq napori taxminiy qiymat bо‘lib, bu qiymat quyidagi formula bilan aniqlanadi. h = hg + σδh (3) σδh - nasos stansiyasi surish va bosim quvurlarida, suv chiqarish inshootida yо‘qolgan napor qiymatlari yig‘indisi, m. σδh - qiymati tavsiyalarga kura quyidagicha aniqlanadi. σδh = δhm + δhs (4) δh - mahalliy qarshiliklarni yengishda sarf bо‘lgan napor, m. 5 δhm = 1,0 ÷ 1,5 m δhs -uzunlik buyicha yо‘qolgan napor qiymati, m. δhs = f . lbos (5) l - bosim quvurining uzunligi buyicha yuqolgan napor qiymati, m. max 30,004, 3 / 'nsf agar q м s bo lsa  max 30,003 0,0035, 3 10 / 'nsf agar q м s bo lsa    max 30,0025 0,003, 10 / 'nsf аgar q м s bo lsa   max nsq -topshiriq blankasida berilgan maksimal qiymat, m3/s. nasos stansiyasining birlamchi maksimal …

4 / 20

la bilan hisoblanadi. hisoblar natijalarini quyidagi jadvalda keltiramiz. hisoblarda k qiymati о‘zgarmas bо‘ladi. hquv qiymatlarni aniqlash. 2-jadval. q 0 0.75 1.5 2.25 3 qmax 4.5 q2 0 hquv ' . g o rt vh jadvalning yuqori qatoriga q qiymatlarini 1-rasmdagi grafikdan kо‘chirib yozamiz. 2-jadval asosida hquv = f (q) grafigini quramiz (1-rasm). 1.6.nasosning ishchi nuqtasini aniqlash. nasosning ishchi nuqtasi hquv - q grafigining h – q, ya’ni nasos napor xarakteristikasi bilan kesishish nuqtasidir (a nuqta, 1-rasm). ushbu nо‘qtaga mos keluvchi ha, qa, ηa qiymatlarini aniqlaymiz. a nuqta albatta hmax va hmin oralig‘ida yotishi kerak. q, м3/s н, m hquv - q 1 н - q η - q нg а η,% на qа rasm 1. nasos ishchi xarakteristikasi ηа 7 ha = qa = ηa = 2. suv olib keluvchi va suv olib ketuvchi kanalning gidravlik hisobi. kanalning ko‘ndalang kesimini trapetsiya shaklida qabul qilamiz, kanal tubining kengligini gerishkan formulasi orqali …

5 / 20

aymiz. ko‘ndalang kesim yuzasi hi =. 1) i = (вк + mk *hi)*hi ; m2 xo‘llangan peremetr yuzasi 1)  i = вк + 2* hi * 21 m ; m gidravlik radius 1) ri = i i   ; m shezi koeffitsenti 8 1) сi = n 1 * 6/1 ir ; m o‘rtacha tezlik 1) i = сi * кi ir * =37,8* кi ir * = 0,33 м/с suv sarfi 1) qi = i * i = 0,33*2,25 = 0,74 м3/с hisob-kitob natijalarini 2-jadvalga yoziladi. kanalning gidrovlik elementlari hisobi. 2 – jadval № h, (м) вк, (м) m n iк i , (м2)  i, (м) ri r r1/6 ci  , (м/с) q, (м3/с) 1 2 3 4 5 6 2-jadval asosida kanalning ishchi grafigini quramiz. 9 3.nasos stansiyasining xizmatchi xodimlar shtatini aniqlash. xodimlarning bajaradigan ishi tartibini belgilash. 3.1. nasos stansiyasidagi xizmatchi xodimlar shtati. nasos …
