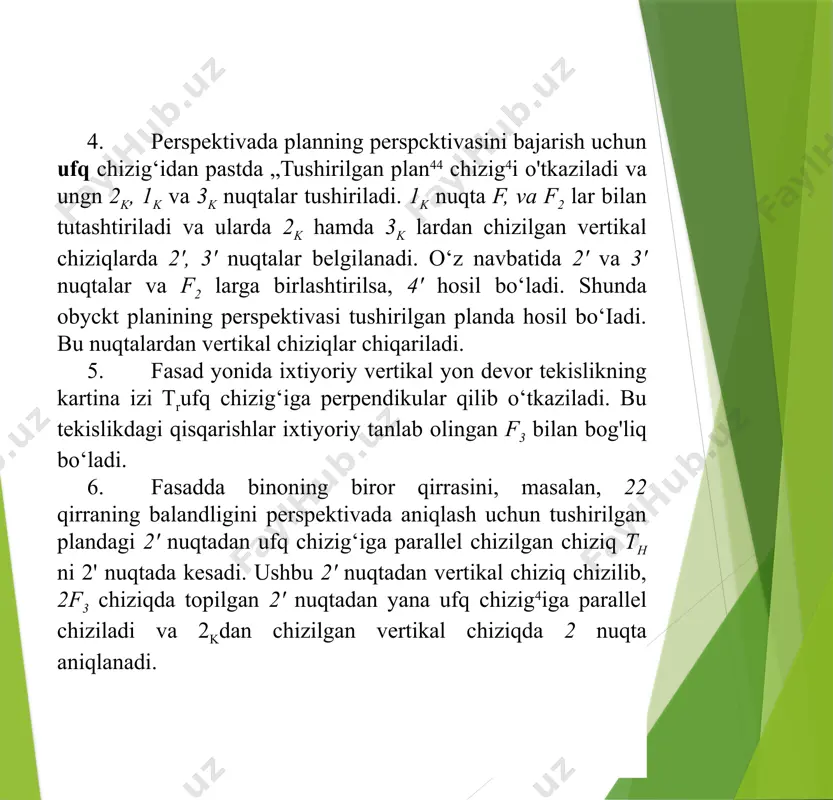

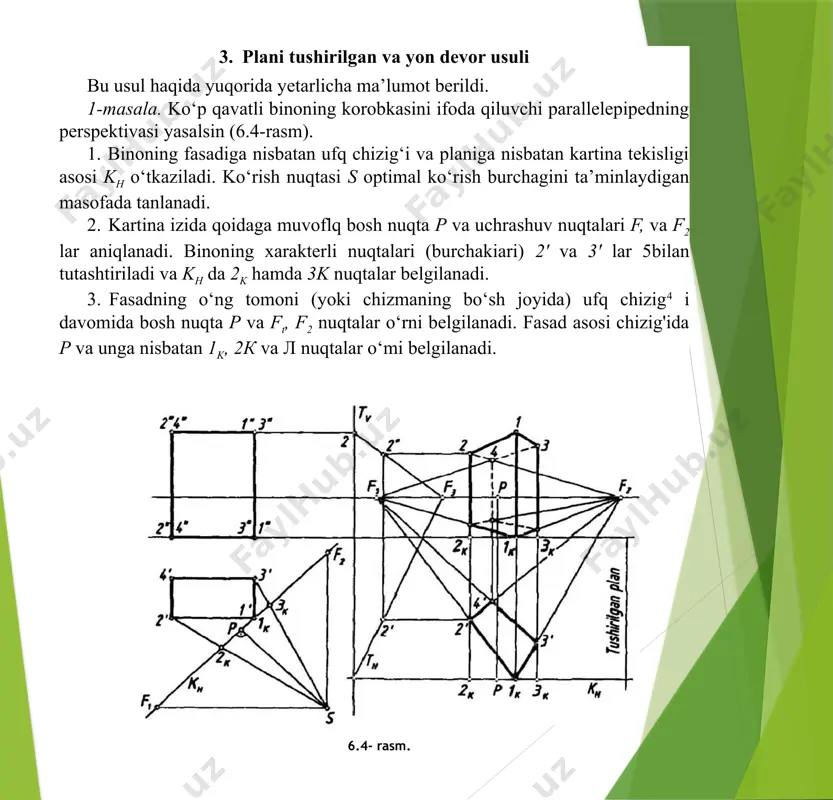

презентация powerpoint plan tushirilgan yon devor mirsodiqov ibrohim 3. plani tushirilgan va yon devor usuli bu usul haqida yuqorida yetarlicha ma’lumot berildi. 1-masala. ko‘p qavatli binoning korobkasini ifoda qiluvchi parallelepipedning perspektivasi yasalsin (6.4-rasm). 1. binoning fasadiga nisbatan ufq chizig‘i va planiga nisbatan kartina tekisligi asosi kh o‘tkaziladi. ko‘rish nuqtasi s optimal ko‘rish burchagini ta’minlaydigan masofada tanlanadi. 2. kartina izida qoidaga muvoflq bosh nuqta p va uchrashuv nuqtalari f, va f2 lar aniqlanadi. binoning xarakterli nuqtalari (burchakiari) 2' va 3' lar 5bilan tutashtiriladi va kh da 2k hamda 3k nuqtalar belgilanadi. 3. fasadning o‘ng tomoni (yoki chizmaning bo‘sh joyida) ufq chizig4 i davomida bosh nuqta p va ft, f2 nuqtalar o‘rni belgilanadi. fasad asosi chizig'ida p va unga nisbatan 1k, 2к va л nuqtalar o‘mi belgilanadi. 6.4- rasm. 4. perspektivada planning perspcktivasini bajarish uchun ufq chizig‘idan pastda „tushirilgan plan44 chizig4i o'tkaziladi va ungn 2k, 1k va 3k nuqtalar tushiriladi. 1k nuqta …

2 / 10

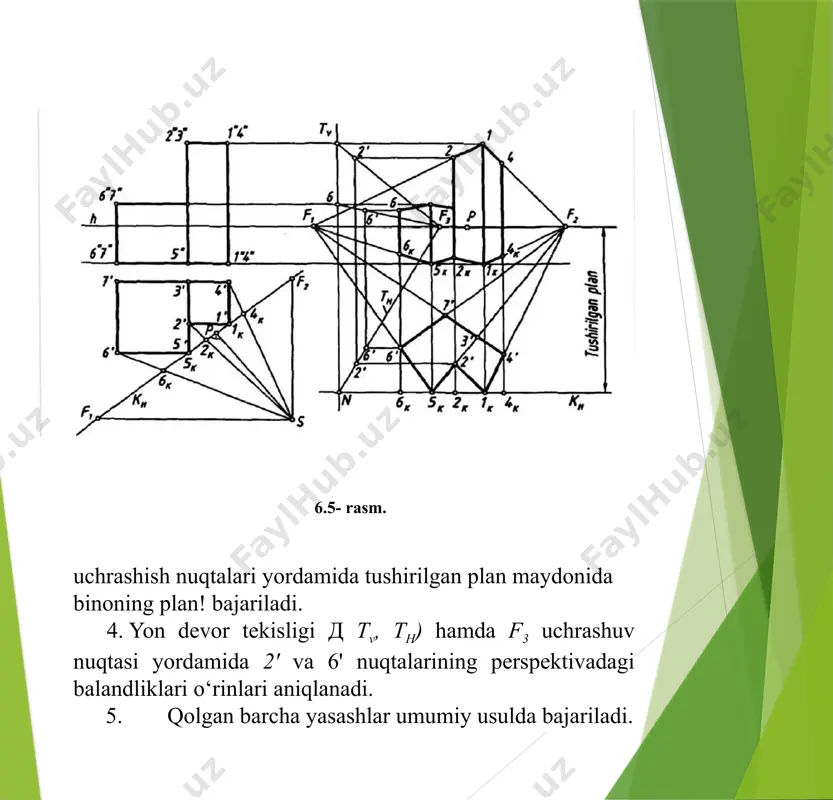

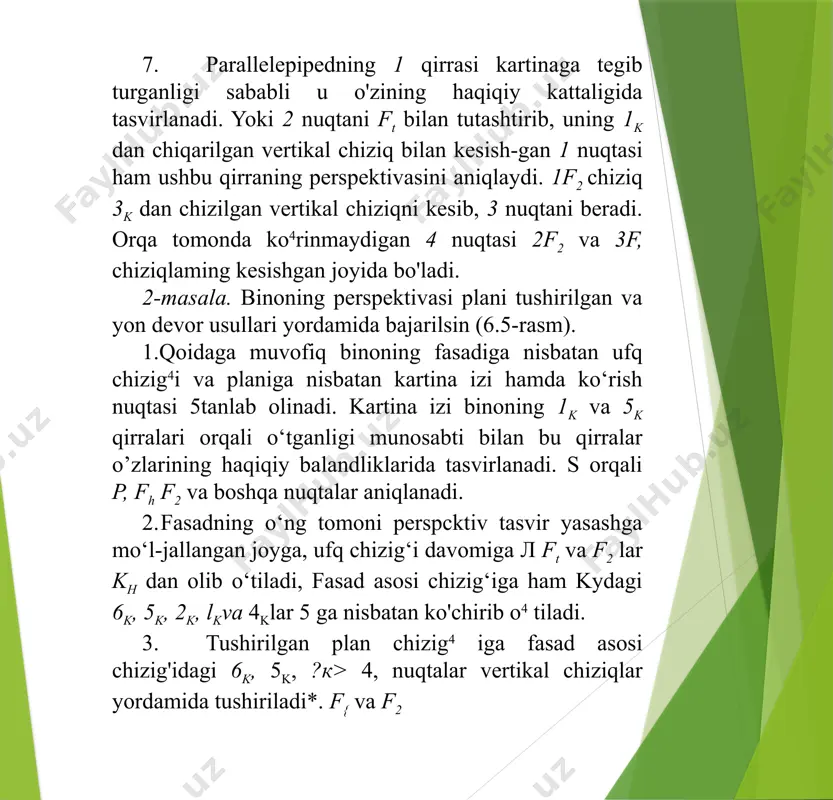

naga tegib turganligi sababli u o'zining haqiqiy kattaligida tasvirlanadi. yoki 2 nuqtani ft bilan tutashtirib, uning 1k dan chiqarilgan vertikal chiziq bilan kesish-gan 1 nuqtasi ham ushbu qirraning perspektivasini aniqlaydi. 1f2 chiziq 3k dan chizilgan vertikal chiziqni kesib, 3 nuqtani beradi. orqa tomonda ko4rinmaydigan 4 nuqtasi 2f2 va 3f, chiziqlaming kesishgan joyida bo'ladi. 2-masala. binoning perspektivasi plani tushirilgan va yon devor usullari yordamida bajarilsin (6.5-rasm). 1. qoidaga muvofiq binoning fasadiga nisbatan ufq chizig4i va planiga nisbatan kartina izi hamda ko‘rish nuqtasi 5tanlab olinadi. kartina izi binoning 1k va 5k qirralari orqali o‘tganligi munosabti bilan bu qirralar o’zlarining haqiqiy balandliklarida tasvirlanadi. s orqali p, fh f2 va boshqa nuqtalar aniqlanadi. 2. fasadning o‘ng tomoni perspcktiv tasvir yasashga mo‘l-jallangan joyga, ufq chizig‘i davomiga л ft va f2 lar kh dan olib o‘tiladi, fasad asosi chizig‘iga ham kydagi 6k, 5k, 2k, lkva 4klar 5 ga nisbatan ko'chirib o4 tiladi. 3. tushirilgan plan chizig4 …

3 / 10

ngdek s' dan kartina (chizmada f//)ga perpendikulyar tushirib bosh nuqta p aniqlanadi. 3. ob’yektning plandagi xarakterli г, 2', 3' ,4', s',6', а', b', c nuqtalarini s1 bilan birlashtirib, ulaming kartina bilan kesishgan 0‘rinlari belgilanadi. biroq qulaylik uchun ba’zi masalan, а', в', c nuqtalardan s'fj va s'f2 yo'nalishlarga parallel to‘g‘ri chiziqlar o'tkazib, kh da a] ci, 43 nuqtalarni belgilashimiz ham mumkin (4-shakl, a). 4. ufq (gorizont) chizig'i hh, kartina asosi kh va undan ancha pastda kartinaning yangi asosi (shartli) f'no'tkaziladi. 4-shakl, a dagi kartina izidagi lj ,2j, 32, 4}, s{, a], ci va p nuqtalar o'lchab olinib kartinaning yangi asosi k’h ga qo'yiladi. gorizont chizig'i hh ga bosh nuqta p, fi va f2 nuqtalar ham o'lchab qo'yiladi (4-shakl, b) 5. x"77dagi г va 3t nuqtalar f7 va f2 nuqtalar bilan birlashtiriladi. 27 nuqtadan vertikal chiziq chiqariladi. 1f7 chiziq 37 f2 bilan kesishib 3'ni, г f2 chiziq 27 dan chiqarilgan vertikal chiziq …

4 / 10

qtaning balandligi perspektivasini yasash uchun pastga tushirilgan plandagi perspektivasi a' nuqta t'h ga gorizontal yo'nalishda proyeksiyalanadi va unda a2 nuqta belgilanadi. a2 dan vertikal chiziq chiqarib, uni a7, f3 bilan kesishgan a3 nuqtasi topiladi. a3 nuqtadan a]a2 ga parallel o'tkazib, uni a7dan chiqarilgan vertikal chiziq bilan kesishgan nuqtasi, ya’ni a nuqtaning perspektivasi aniqlanadi. qolgan c,5 kabi nuqtalarning balandlikdagi perspektivalari ham shu tartibda yasaladi. 1г qirra kartinaga tegib turganligi uchun uining balandligi perspektivasi o'zining haqiqiy kattaligiga teng bo'ladi. 15 4-shakl 16 e’tiboringiz uchun rahmat image1.jpeg image2.jpeg image3.jpeg image4.jpeg
