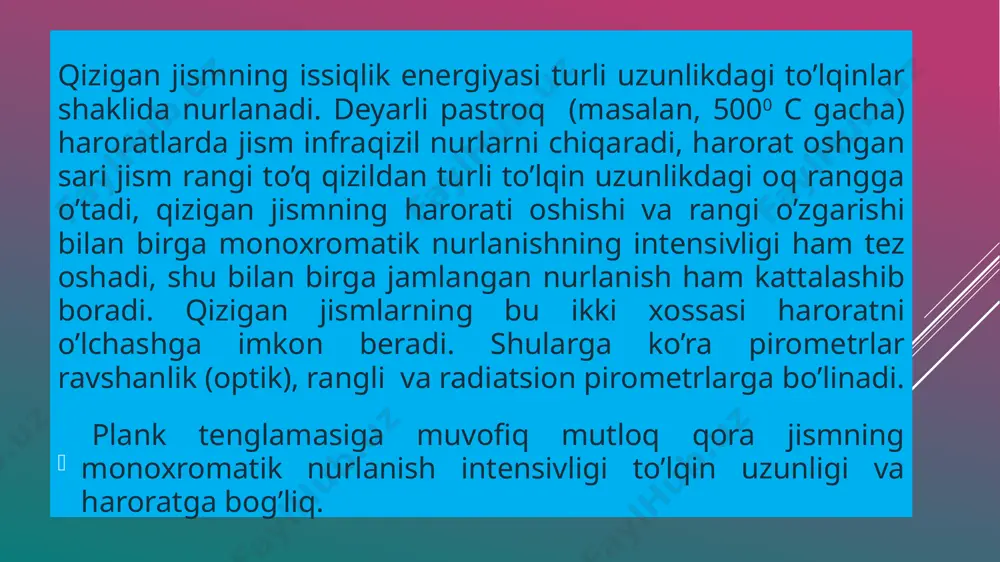

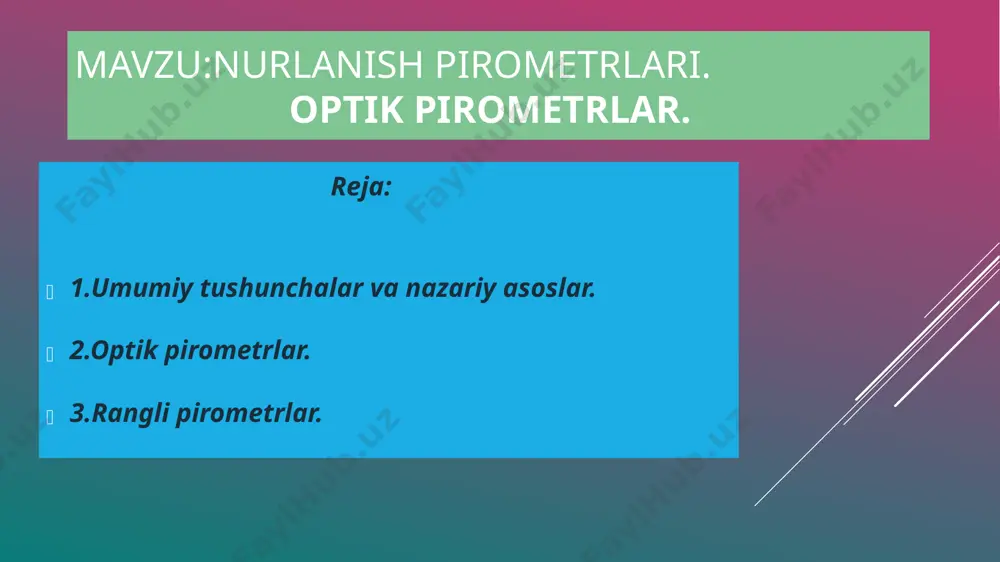

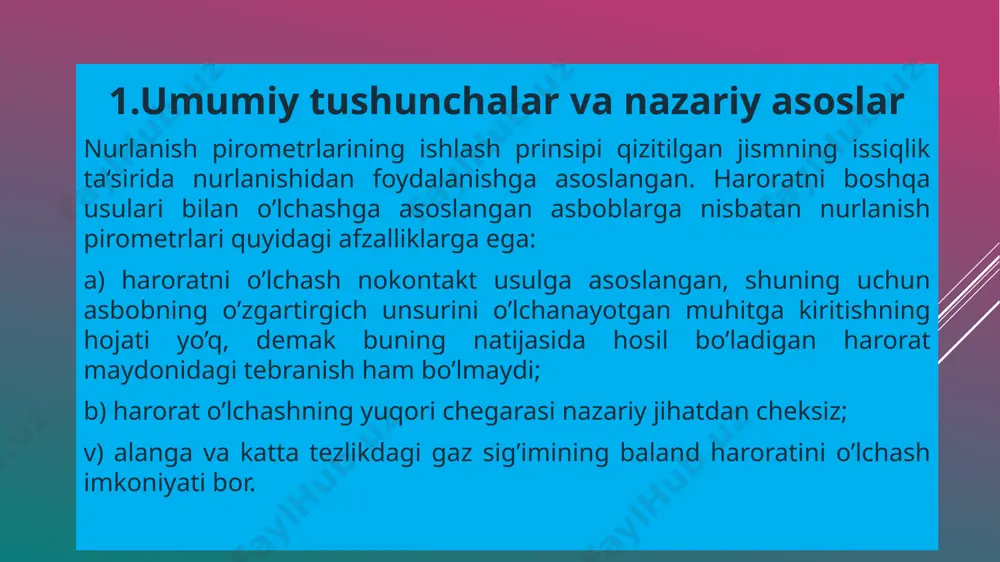

o`zbekiston respublikasi oliy va o`rta maxsus ta`lim vazirligi buxoro muhandislik texnologiya instituti fizika kafedrasi o`zbekiston respublikasi oliy va o`rta maxsus ta`lim vazirligi buxoro muhandislik texnologiya instituti fizika kafedrasi taqdimot slaydi bajardi: 8-14 tjbakt guruh talabasi qahhorov a. qabul qildi: sharipov m. mavzu:nurlanish piromеtrlari. optik pirometrlar. reja: 1.umumiy tushunchalar va nazariy asoslar. 2.optik pirometrlar. 3.rangli pirometrlar. 1.umumiy tushunchalar va nazariy asoslar nurlanish pirometrlarining ishlash prinsipi qizitilgan jismning issiqlik ta‘sirida nurlanishidan foydalanishga asoslangan. haroratni boshqa usulari bilan o’lchashga asoslangan asboblarga nisbatan nurlanish pirometrlari quyidagi afzalliklarga ega: a) haroratni o’lchash nokontakt usulga asoslangan, shuning uchun asbobning o’zgartirgich unsurini o’lchanayotgan muhitga kiritishning hojati yo’q, demak buning natijasida hosil bo’ladigan harorat maydonidagi tebranish ham bo’lmaydi; b) harorat o’lchashning yuqori chegarasi nazariy jihatdan cheksiz; v) alanga va katta tezlikdagi gaz sig’imining baland haroratini o’lchash imkoniyati bor. qizigan jismning issiqlik energiyasi turli uzunlikdagi to’lqinlar shaklida nurlanadi. deyarli pastroq (masalan, 5000 с gacha) haroratlarda jism infraqizil nurlarni chiqaradi, …

2 / 16

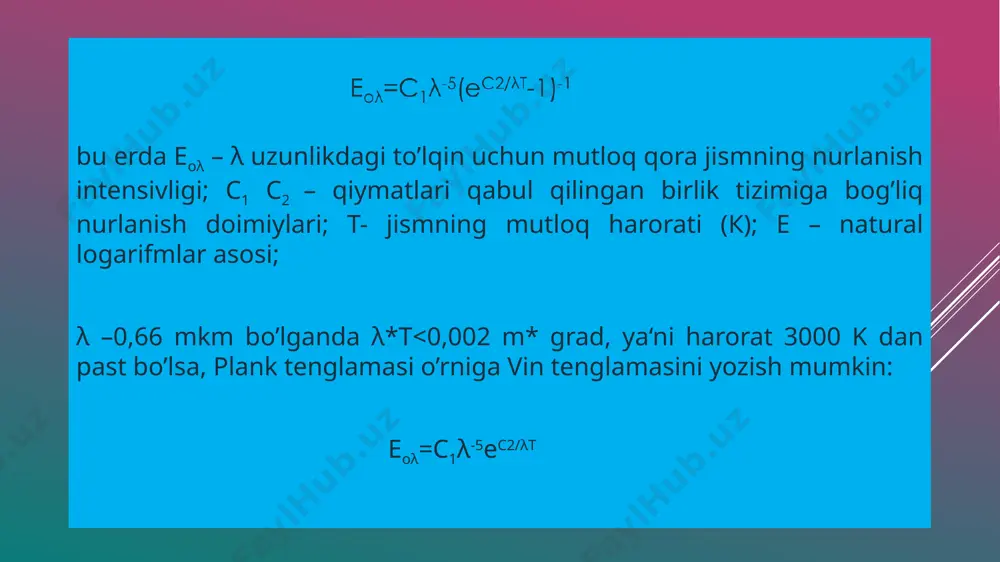

n birlik tizimiga bog’liq nurlanish doimiylari; t- jismning mutloq harorati (к); е – natural logarifmlar asosi; λ –0,66 mkm bo’lganda λ*т<0,002 m* grad, ya‘ni harorat 3000 k dan past bo’lsa, plank tenglamasi o’rniga vin tenglamasini yozish mumkin: еоλ=с1λ-5ес2/λт vin tenglamasi plank tenglamasining ayrim variantidir. plank va vin tenglamalari optik pirometrlar yasalishining nazariy asosi mutloq qora jismning jamlangan nurlanishi stefan-boltsman tenglamasidan aniqlanadi: bu еrda с0-mutloq qora jismning nurlanish doimiysi; t-nurlanuvchi sirtning k da berilgan mutloq harorati. 2.optik pirometrlar оptik pirometrlarning ishlash prinsipi harorati o’lchanayotgan jismning nurlanish ravshanligini etalon jismlarning monoxromatik nurlanish ravshanligi bilan solishtirishga asoslangan. etalon jism sifatida, odatda nurlanish ravshanligi rostlanuvchi cho’g’lanish lampa tolasi ishlatiladi. bu guruhdagi keng tarqalgan asboblardan biri-cho’g’lanish tolasi yo’qolib ketadigan monoxromatik optik pirometrdir. bu asbobning prinsipial chizmasi 1-rasmda keltirilgan. qizdirilgan jismning nurlanish oqimi ob‘ektiv 1 orqali yig’iladi va pirometrik lampa 2 ning toza yuzasiga proeksiyalanadi. okulyar 3 yordamida ob‘ektning tasviri bilan kesishgan lampa tolasining tasviri kuzatiladi. …

3 / 16

chiliklardan biri – real jismning nurlanish to’liqsizligiga to’g’ri tuzatish kiritishdan iborat. turli materiallar uchun qoralik koeffitsientlari tegishli jadvallarda keltirilgan, lekin ularning konkret sharoitlarda o’zgarishini doimo nazarda to’tish kerak. yuqorida keltirilgan optik pirometr ko’chma asbobdir. u bilan uzluksiz o’lchash va haroratni qayd qilish mumkin emas. tolasi yo’qolib ketadigan optik pirometrdan farqli o’laroq, fotounsurli pirometrlar ko’rsatishlarini yozib olish va ularni masofaga uzatish imkoniga ega. bu asboblardan tez o’tadigan jarayonlardagi haroratni o’lchashda foydalaniladi. fotoelektr pirometrlarning ishlash prinsipi fotounso’rning unga tushayotgan yorug’lik oqimi intensivligiga bog’liq bo’lgan fototokni o’zgartirish qobiliyatiga asoslangan. fototok kuchi quyidagi tenglama orqali aniqlanadi: bu еrda a – asbobning sezgirligiga bog’liq bo’lgan asbob doimiyligi; n- asbobning spektr tavsifiga bog’liq bo’lgan asbob doimiysi; t – fizikaviy jismning harorati. fotoelektr pirometrning o’lchash chegaralari 800 dan 4000 gacha asosiy hato o’lchash yuqori chegarasining ±1 % ini tashkil qiladi. pirometrning ikkilamchi asbobi sifatida o’ziyozar avtomatik potensiometr qo’llaniladi. rangli yoki spektral nisbatli pirometrlar qizitilgan jismning nurlanish spektridagi …

4 / 16

surli rangli pirometrning prinsipial chizmasi 2-rasmda ko’rsatilgan. o’lchanayotgan jismdan chiqqan nurlanish ob‘ektiv 1 orqali o’tib fotounsur 3 ga tushadi. fotounsur oldida qizil va ko’k filtli aylanuvchi disk 2 abtyurator o’rnatilgan. fotounsur goh qizil, goh ko’k ranglar bilan yoritiladi va shunga ko’ra tegishli impulslar chiqaradi. bu impulslar elektron kuchaytirgich 4 bilan kuchlanib logarifmlovchi qurilma 5 orqali doimiy tokka aylanadi. tok esa o’z navbatida harorat birliklarida darajalangan o’lchash asbobi 6 bilan qayd qilinadi. pirometrning o’lchash chegarasi 1400 dan 2800 gacha asosiy hato miqdori yuqori chegaraning +1% idan oshmaydi. e`tiboringiz uchun rahmat! image1.png image2.wmf oleobject1.bin image3.png image4.wmf oleobject2.bin oleobject3.bin image5.wmf oleobject4.bin image6.png image7.wmf oleobject5.bin image8.wmf oleobject6.bin oleobject7.bin image9.jpeg 4 0 0 100 ÷ ø ö ç è æ = т с е c 0 n at j = r r r 2 1 el el = c 0 /docprops/thumbnail.jpeg
