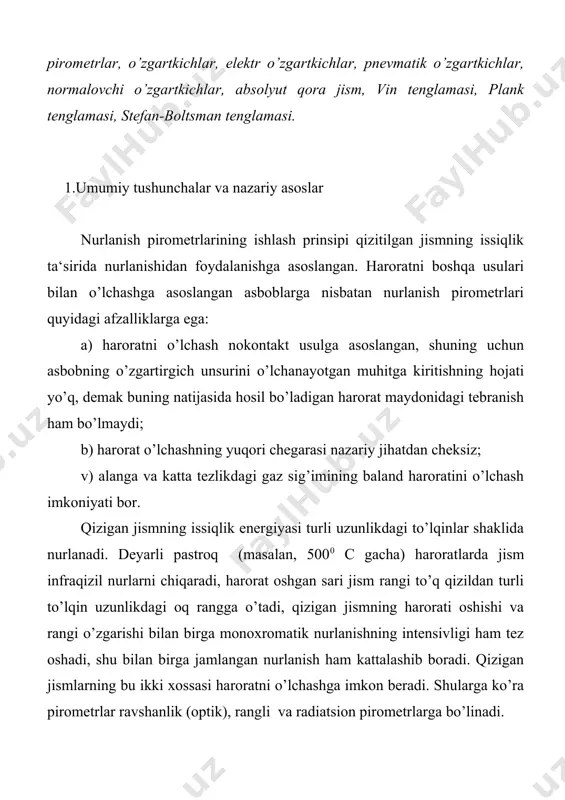

1403777009_46884.doc l e l 1 ln 1 1 2 × - = с т т т t t 4 1 e р т т = 4 0 0 100 ÷ ø ö ç è æ = т с е c 0 c 0 n at j = c 0 c 0 r r r 2 1 el el = c 0 c 0 c 0 c 0 c 0 c 0 c 0 c 0 nurlanish piromеtrlari. signal o’zgartkichlar va masofaga uzatish sistеmalari reja: 1.umumiy tushunchalarva nazariy asoslar. 2.optik pirometrlar. 3.rangli pirometrlar. 4.radiatsion pirometrlar. 5.elektr, pnevmatik va normalovchi o’zgartkichlar. . tayanch iboralar: pirometrlar, masofaga uzatish sistemalari, rangli pirometrlar, nokontakt o’lchash usuli, optik pirometrlaor, radiatsion pirometrlar, o’zgartkichlar, elektr o’zgartkichlar, pnevmatik o’zgartkichlar, normalovchi o’zgartkichlar, absolyut qora jism, vin tenglamasi, plank tenglamasi, stefan-boltsman tenglamasi. 1.umumiy tushunchalar va nazariy asoslar nurlanish pirometrlarining ishlash prinsipi qizitilgan jismning issiqlik ta‘sirida nurlanishidan foydalanishga asoslangan. haroratni boshqa usulari …

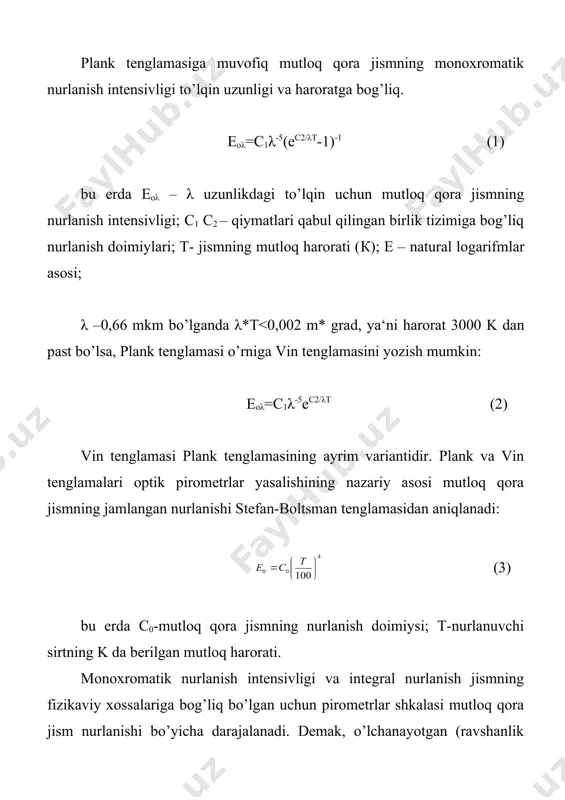

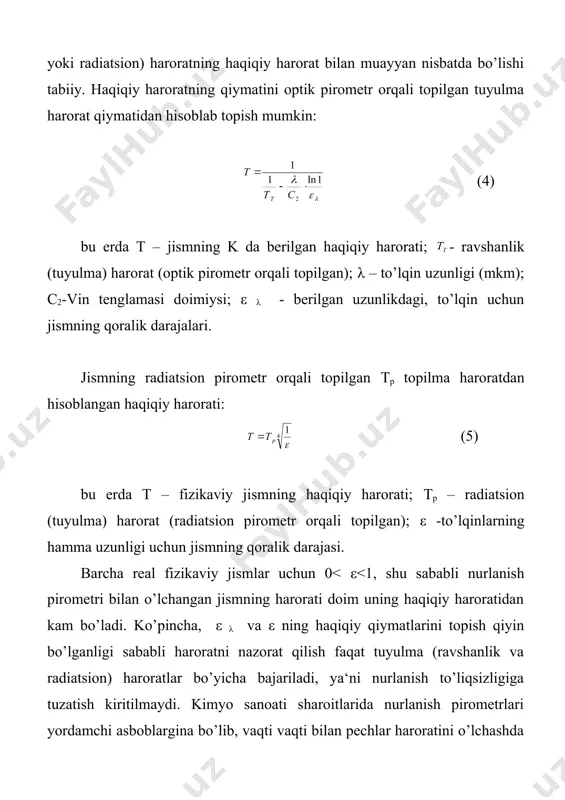

adiatsion pirometrlarga bo’linadi. plank tenglamasiga muvofiq mutloq qora jismning monoxromatik nurlanish intensivligi to’lqin uzunligi va haroratga bog’liq. еоλ=с1λ-5(ес2/λт-1)-1 (1) bu еrda еоλ – λ uzunlikdagi to’lqin uchun mutloq qora jismning nurlanish intensivligi; с1 с2 – qiymatlari qabul qilingan birlik tizimiga bog’liq nurlanish doimiylari; t- jismning mutloq harorati (к); е – natural logarifmlar asosi; λ –0,66 mkm bo’lganda λ*т<0,002 m* grad, ya‘ni harorat 3000 k dan past bo’lsa, plank tenglamasi o’rniga vin tenglamasini yozish mumkin: еоλ=с1λ-5ес2/λт (2) vin tenglamasi plank tenglamasining ayrim variantidir. plank va vin tenglamalari optik pirometrlar yasalishining nazariy asosi mutloq qora jismning jamlangan nurlanishi stefan-boltsman tenglamasidan aniqlanadi: (3) bu еrda с0-mutloq qora jismning nurlanish doimiysi; t-nurlanuvchi sirtning k da berilgan mutloq harorati. monoxromatik nurlanish intensivligi va integral nurlanish jismning fizikaviy xossalariga bog’liq bo’lgan uchun pirometrlar shkalasi mutloq qora jism nurlanishi bo’yicha darajalanadi. demak, o’lchanayotgan (ravshanlik yoki radiatsion) haroratning haqiqiy harorat bilan muayyan nisbatda bo’lishi tabiiy. haqiqiy haroratning qiymatini …

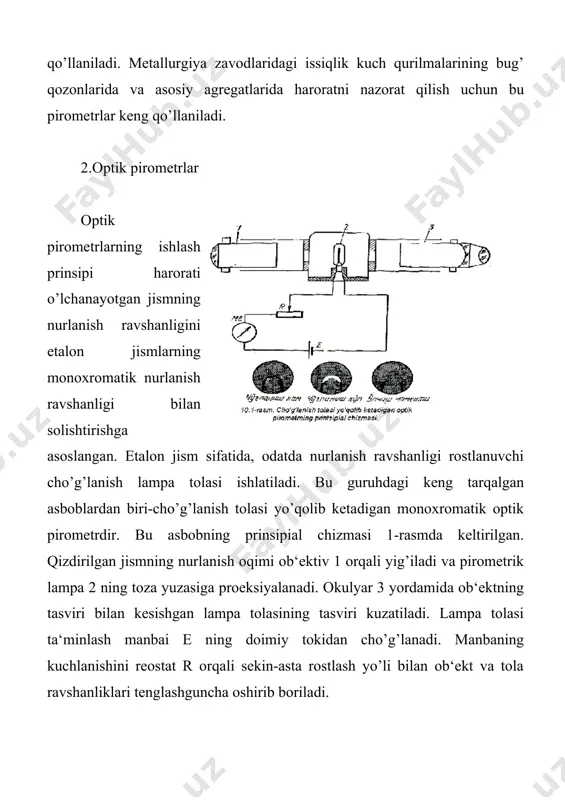

o’pincha, ε λ va ε ning haqiqiy qiymatlarini topish qiyin bo’lganligi sababli haroratni nazorat qilish faqat tuyulma (ravshanlik va radiatsion) haroratlar bo’yicha bajariladi, ya‘ni nurlanish to’liqsizligiga tuzatish kiritilmaydi. kimyo sanoati sharoitlarida nurlanish pirometrlari yordamchi asboblargina bo’lib, vaqti vaqti bilan pechlar haroratini o’lchashda qo’llaniladi. metallurgiya zavodlaridagi issiqlik kuch qurilmalarining bug’ qozonlarida va asosiy agregatlarida haroratni nazorat qilish uchun bu pirometrlar keng qo’llaniladi. 2.optik pirometrlar оptik pirometrlarning ishlash prinsipi harorati o’lchanayotgan jismning nurlanish ravshanligini etalon jismlarning monoxromatik nurlanish ravshanligi bilan solishtirishga asoslangan. etalon jism sifatida, odatda nurlanish ravshanligi rostlanuvchi cho’g’lanish lampa tolasi ishlatiladi. bu guruhdagi keng tarqalgan asboblardan biri-cho’g’lanish tolasi yo’qolib ketadigan monoxromatik optik pirometrdir. bu asbobning prinsipial chizmasi 1-rasmda keltirilgan. qizdirilgan jismning nurlanish oqimi ob‘ektiv 1 orqali yig’iladi va pirometrik lampa 2 ning toza yuzasiga proeksiyalanadi. okulyar 3 yordamida ob‘ektning tasviri bilan kesishgan lampa tolasining tasviri kuzatiladi. lampa tolasi ta‘minlash manbai е ning doimiy tokidan cho’g’lanadi. manbaning kuchlanishini reostat r orqali …

liqsizligiga to’g’ri tuzatish kiritishdan iborat. turli materiallar uchun qoralik koeffitsientlari tegishli jadvallarda keltirilgan, lekin ularning konkret sharoitlarda o’zgarishini doimo nazarda to’tish kerak. yuqorida keltirilgan optik pirometr ko’chma asbobdir. u bilan uzluksiz o’lchash va haroratni qayd qilish mumkin emas. tolasi yo’qolib ketadigan optik pirometrdan farqli o’laroq, fotounsurli pirometrlar ko’rsatishlarini yozib olish va ularni masofaga uzatish imkoniga ega. bu asboblardan tez o’tadigan jarayonlardagi haroratni o’lchashda foydalaniladi. fotoelektr pirometrlarning ishlash prinsipi fotounso’rning unga tushayotgan yorug’lik oqimi intensivligiga bog’liq bo’lgan fototokni o’zgartirish qobiliyatiga asoslangan. fototok kuchi quyidagi tenglama orqali aniqlanadi: (6) bu еrda a – asbobning sezgirligiga bog’liq bo’lgan asbob doimiyligi; n- asbobning spektr tavsifiga bog’liq bo’lgan asbob doimiysi; t – fizikaviy jismning harorati. fotoelektr pirometrning o’lchash chegaralari 800 dan 4000 gacha. asosiy hato o’lchash yuqori chegarasining ±1 % ini tashkil qiladi. pirometrning ikkilamchi asbobi sifatida o’ziyozar avtomatik potensiometr qo’llaniladi. 3. rangli pirometrlar rangli yoki spektral nisbatli pirometrlar qizitilgan jismning nurlanish spektridagi energiyaning nisbiy …

si 2-rasmda ko’rsatilgan. o’lchanayotgan jismdan chiqqan nurlanish ob‘ektiv 1 orqali o’tib fotounsur 3 ga tushadi. fotounsur oldida qizil va ko’k filtli aylanuvchi disk 2 abtyurator o’rnatilgan. fotounsur goh qizil, goh ko’k ranglar bilan yoritiladi va shunga ko’ra tegishli impulslar chiqaradi. bu impulslar elektron kuchaytirgich 4 bilan kuchlanib logarifmlovchi qurilma 5 orqali doimiy tokka aylanadi. tok esa o’z navbatida harorat birliklarida darajalangan o’lchash asbobi 6 bilan qayd qilinadi. pirometrning o’lchash chegarasi 1400 dan 2800 gacha. asosiy hato miqdori yuqori chegaraning +1% idan oshmaydi. 4.radiatsion pirometrlar radiatsion pirometrlar qizdirilgan jismning haroratini o’lchashga mo’ljallangan. pirometr optik tizim (linza, oyna) bilan ta‘minlangan. bu tizim jismdan chiqqan nurlarni mitti termobatareya, termojuft yoki qarshilik termometri va yarim o’tkazgichli termoqarshiliklardan iborat bo’lgan o’zgartirgichga to’playdi. o’lchash asboblari sifatida millivoltmetr, avtomatik potensiometr va muvozanat ko’priklar qo’llanadi. pirometr ob‘ektiv linza 1 va okulyarli teleskop 2 dan iborat. nurlanish manbaidan chiqqan nurlarning yo’lida cheklovchi diafragma 3 o’rnatilgan, ob‘ektiv linza fokusida esa …
