1 / 12

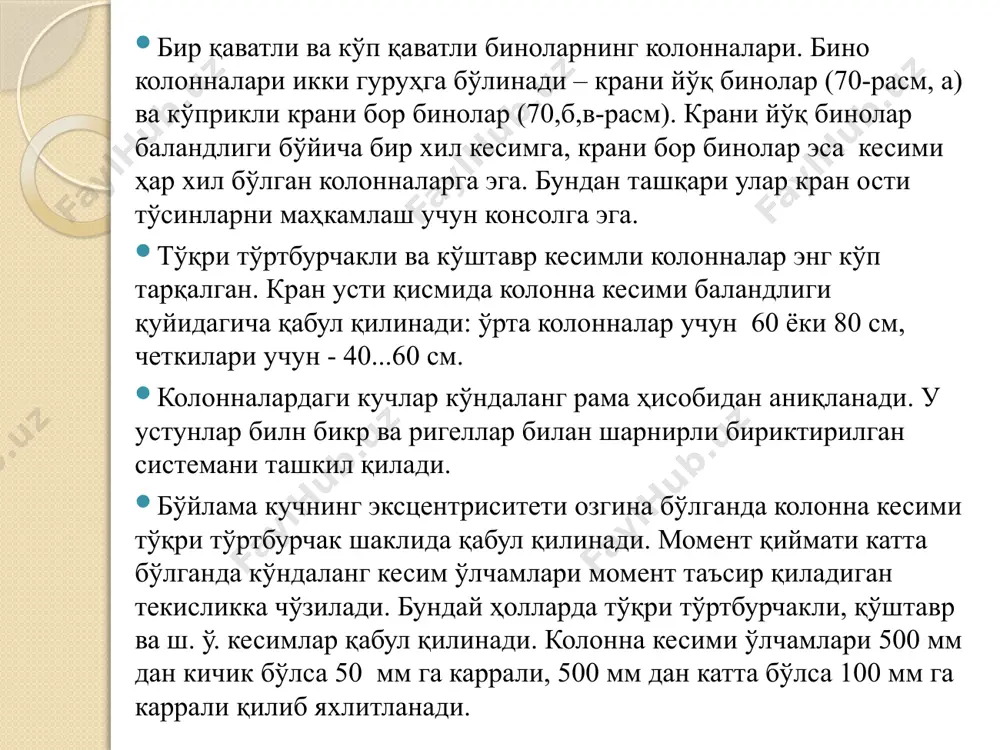

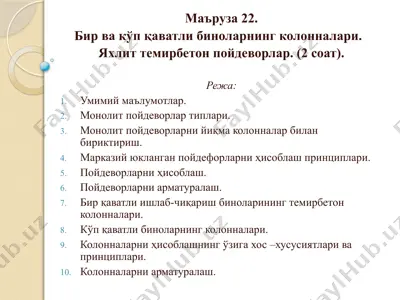

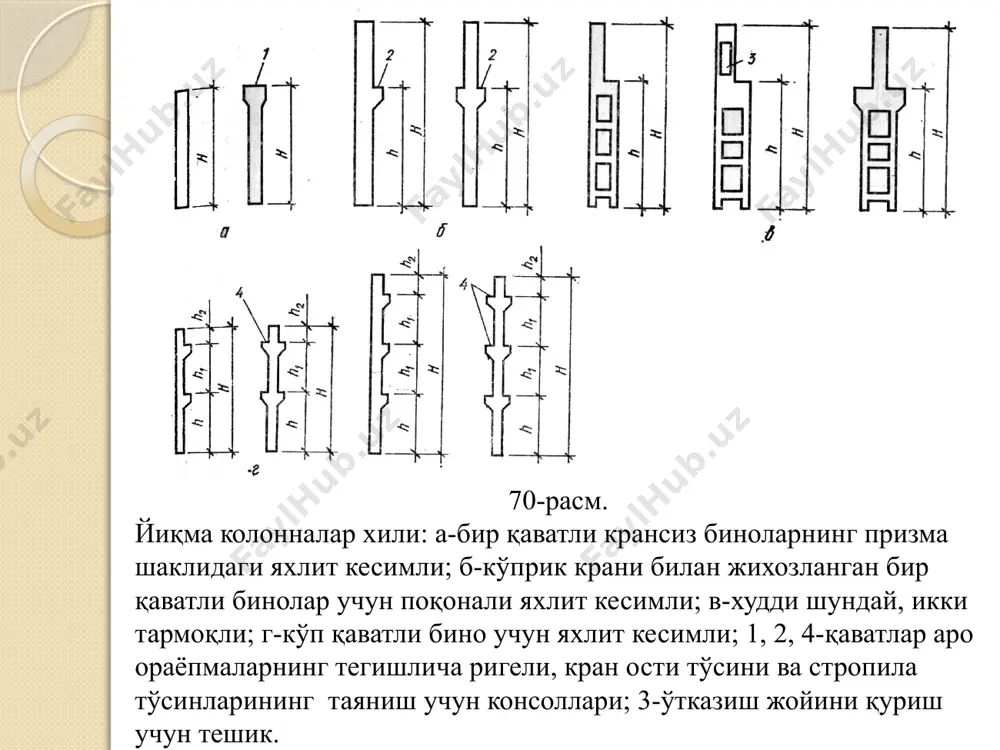

слайд 1 маъруза 22. бир ва кўп қаватли биноларнинг колонналари. яхлит темирбетон пойдеворлар. (2 соат). режа: умимий маълумотлар. монолит пойдеворлар типлари. монолит пойдеворларни йиқма колонналар билан бириктириш. марказий юкланган пойдефорларни ҳисоблаш принциплари. пойдеворларни ҳисоблаш. пойдеворларни арматуралаш. бир қаватли ишлаб-чиқариш биноларининг темирбетон колонналари. кўп қаватли биноларнинг колонналари. колонналарни ҳисоблашнинг ўзига хос –хусусиятлари ва принциплари. колонналарни арматуралаш. бир қаватли ва кўп қаватли биноларнинг колонналари. бино колонналари икки гуруҳга бўлинади – крани йўқ бинолар (70-расм, а) ва кўприкли крани бор бинолар (70,б,в-расм). крани йўқ бинолар баландлиги бўйича бир хил кесимга, крани бор бинолар эса кесими ҳар хил бўлган колонналарга эга. бундан ташқари улар кран ости тўсинларни маҳкамлаш учун консолга эга. тўқри тўртбурчакли ва кўштавр кесимли колонналар энг кўп тарқалган. кран усти қисмида колонна кесими баландлиги қуйидагича қабул қилинади: ўрта колонналар учун 60 ёки 80 см, четкилари учун - 40...60 см. колонналардаги кучлар кўндаланг рама ҳисобидан аниқланади. у устунлар билн бикр ва ригеллар билан …

2 / 12

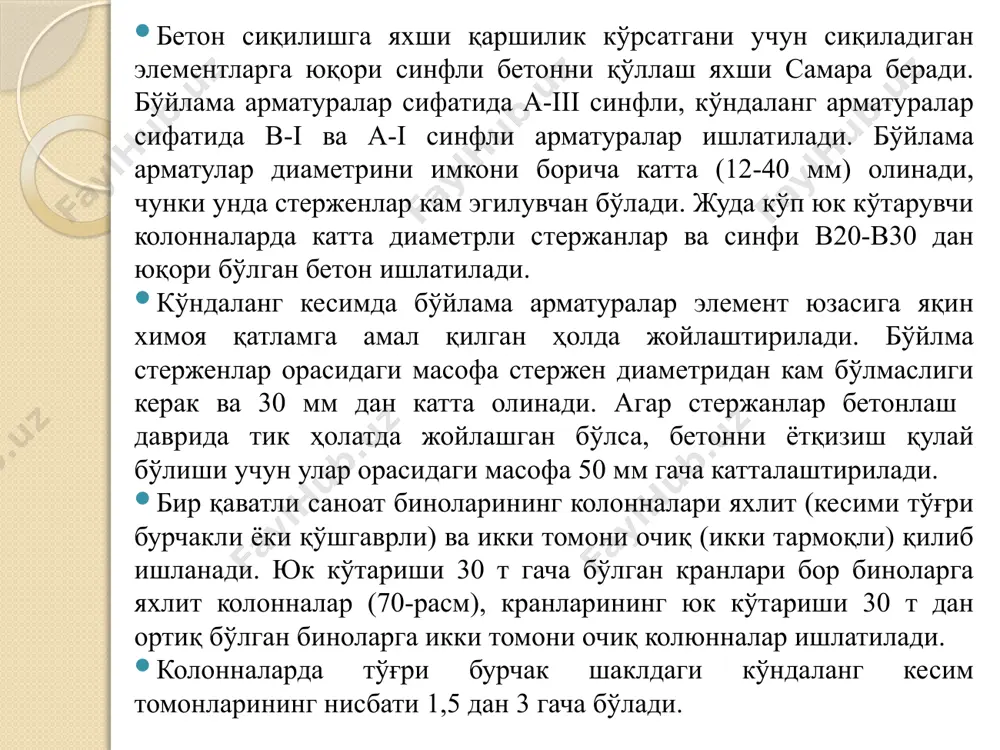

казиш жойини қуриш учун тешик. бетон сиқилишга яхши қаршилик кўрсатгани учун сиқиладиган элементларга юқори синфли бетонни қўллаш яхши самара беради. бўйлама арматуралар сифатида a-iii синфли, кўндаланг арматуралар сифатида b-i ва a-i синфли арматуралар ишлатилади. бўйлама арматулар диаметрини имкони борича катта (12-40 мм) олинади, чунки унда стерженлар кам эгилувчан бўлади. жуда кўп юк кўтарувчи колонналарда катта диаметрли стержанлар ва синфи в20-в30 дан юқори бўлган бетон ишлатилади. кўндаланг кесимда бўйлама арматуралар элемент юзасига яқин химоя қатламга амал қилган ҳолда жойлаштирилади. бўйлма стерженлар орасидаги масофа стержен диаметридан кам бўлмаслиги керак ва 30 мм дан катта олинади. агар стержанлар бетонлаш даврида тик ҳолатда жойлашган бўлса, бетонни ётқизиш қулай бўлиши учун улар орасидаги масофа 50 мм гача катталаштирилади. бир қаватли саноат биноларининг колонналари яхлит (кесими тўғри бурчакли ёки қўшгаврли) ва икки томони очиқ (икки тармоқли) қилиб ишланади. юк кўтариши 30 т гача бўлган кранлари бор биноларга яхлит колонналар (70-расм), кранларининг юк кўтариши 30 т дан …

3 / 12

нда колонналар ёпманинг бзланддигидан юқорида туташтирилади. рама шаклли элементларда тугунларнинг яхлитлигини сақлаш мақсадида колонналар ва баъзи ригеллар қирқилган бўлади. ригеллари чиқиқли туташган элеменгларда бу ригеллар эгувчи моментлар энг кам бўлган жойларга ўрнатилади. гарчи туташиш жойлари охиргисининг ўрнашиши статика нуқгаи назардан олганда афзалроқ бўлса ҳам, лекин элементларнинг шакллари мураккаблашишига олиб боради. темирбетон пойдеворлар уч хил бўлади: алоҳида пойдеворлар, девор ёки қатор устунлар остига қўйиладиган тасмасимон ҳамда бутун иншоот остига ёткизиладиган яҳлит пойдеворлар. алоҳида турувчи ва тасмасимон пойдеворлар йиқма ёки қуйма (монолит) бўлиши мумкин. таъсир этувчи юклар унча катта бўлмай, гурунт мустаҳкам ва устун қаторлари сийрак бўлса, алоҳида пойдеворлар қўлланилади. юк катта бўлиб, гурунт заиф бўлса, тасмасимон пойдевор ишлатилади. агар тасмасимон пойдеворларнинг юк кўтариш қобилияти етарли бўлмаса, яхлит пойдеворлар тўшалади. заиф ва бир жинсли бўлмаган гурунтларда кўпинча устун-қозиқлардан фойдаланилади. 75-расм. устун остига қўйиладиган алоҳида пойустунлар устун ости пойдеворлари. устун остига ўрнатиладиган алоҳида пойдеворлар кўпинча тарҳда квадрат кўринишга эга бўлади. пойдеворга қўйиладиган юк …

4 / 12

арматура миқдори аниқланади. пойдевор остки сиртининг зарурий юзаси қуйидаги формуладан топилади: aф=nser(rгр - т hф), (160) бу ерда rrp-гурунтнинг норматив қаршилиги; т = 20 кн/м3-пойдевор ашёси ва унинг поқонасидаги гурунтнинг ўртача ҳажм оқирлиги; hф-пойдевор баландлиги; nser-пойдевор остки сиртига таъсир этувчи норматив юк. пойдеворнинг минимал фойдали баландлиги ho бетоннинг босим остидаги мустаҳкамлик шартидан топилади. бунда босим пирамидаси устундан бошланиб, у билан 45° бурчак ташкил қилади (79,а-расм): ho=-hkbk/4+1/2[n/(rbt+pгр)]1/2, (161) бу ерда rbt - бетоннинг чўзилишдаги ҳисобий қаршилиги; n - пойдеворнинг остки сиртига таъсир этувчи ҳисобий зўриқиш бўлиб, бу зўриқиш юк майдончаси чегарасида том, ораёпмалар, устунлар оқирлигидан ҳосил бўлади ва биринчи қават устуни орқали пойдеворга узатилади; ргр - пойдевор остки кучланиши, гурунтга берилидаган ҳисобий босим р = n/a. пойдеворнинг тўлиқ баландлиги нф=hо+а бу ерда a - ҳимоя қатлами. пойдеворнинг минимал фойдали баландлиги ho бетоннинг босим остидаги мустаҳкамлик шартидан топилади. бунда босим пирамидаси устундан бошланиб, у билан 45° бурчак ташкил қилади (79,а-расм): ho=-hkbk/4+1/2[n/(rbt+pгр)]1/2, (161) …

5 / 12

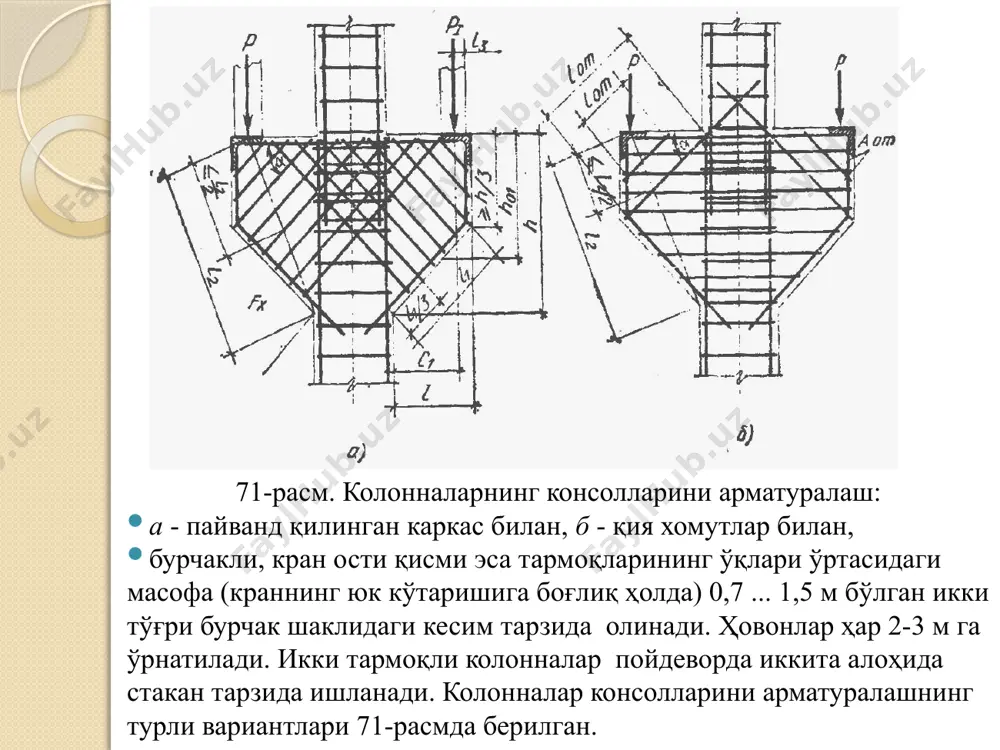

иш бинолари колонналари ни чизинг. кўп қаватли бинолар колонналарини чизинг ҳисоблаш пинциплари. колонна ва уни копсолларини арматуралаш схемасини келтиринг. пойдеворлар қандай тарзда синфланади? алоҳида турадиган монолит пойдеворлар қандай лойиҳаланади? марказий ва номарказий юкланган пойдевор асосларининг майдони қандай шартдан белгиланади? алоҳида пойдеворни лойиҳалаш. монолит пойдеворларни йиқма колонналар билан бирикиши. ҳисобий схемаларини келтиринг. ҳисобий формулаларни келтиринг. пойдеворларни арматуралаш схемаларини келтиринг. image2.jpeg image3.jpeg image4.png image5.png image6.png /docprops/thumbnail.jpeg
