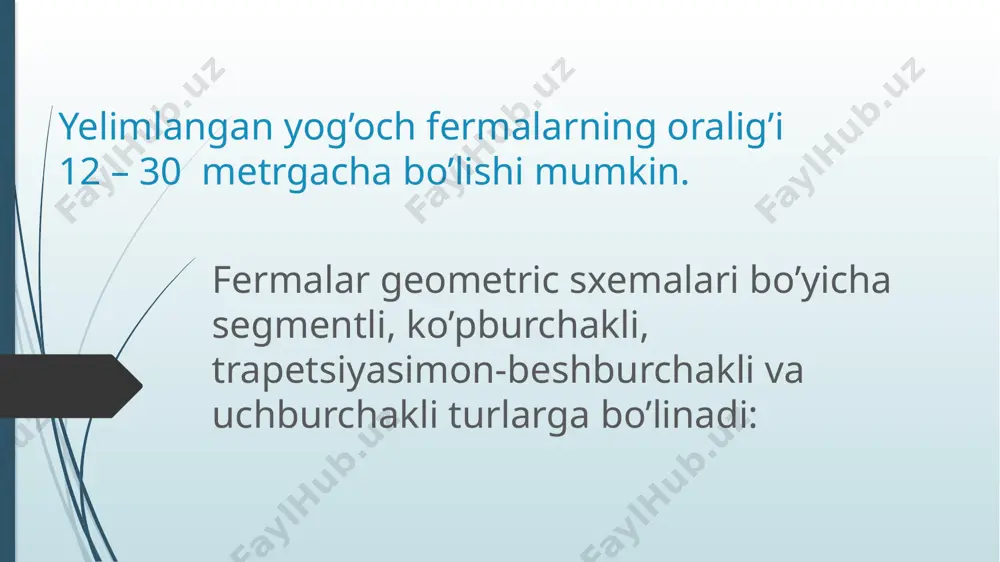

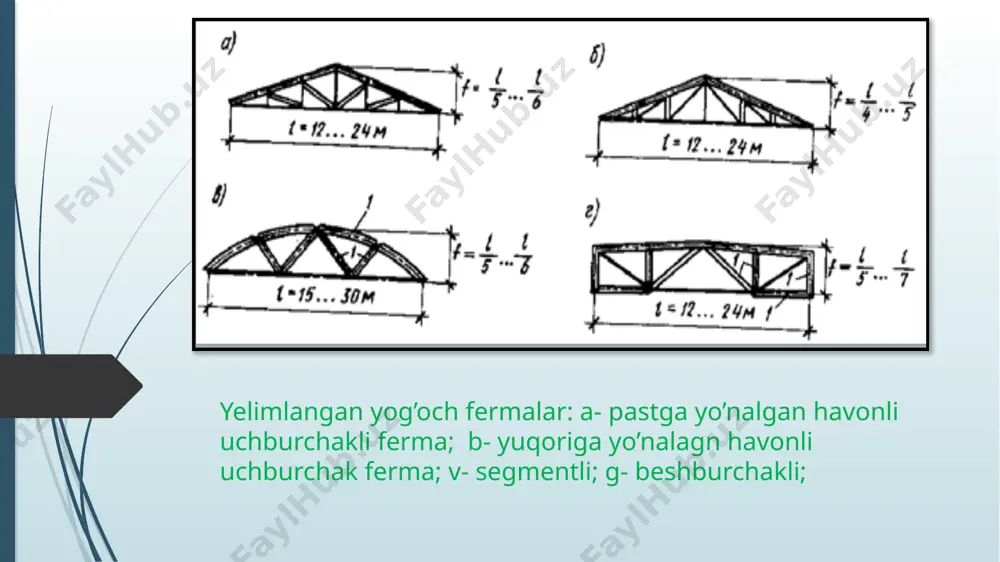

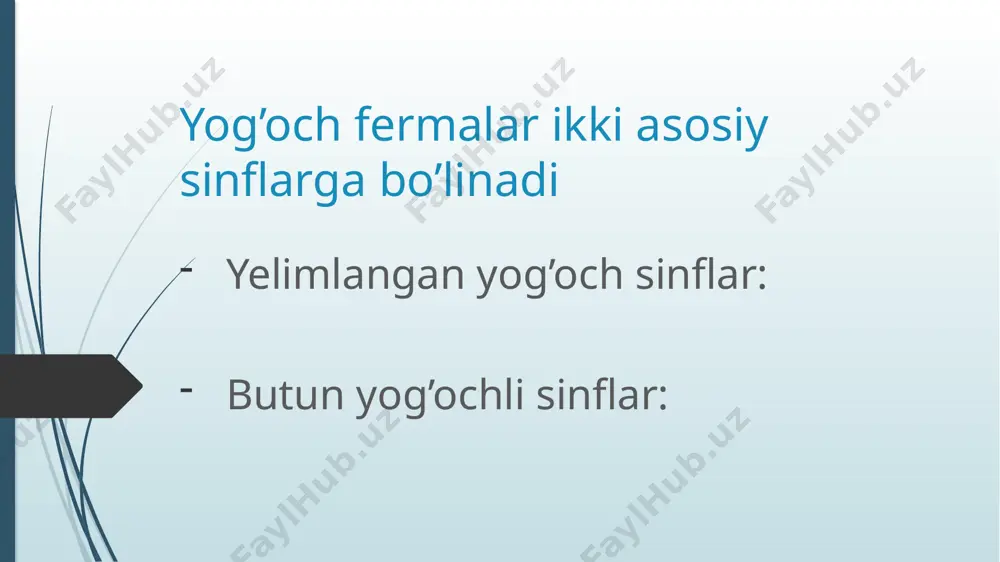

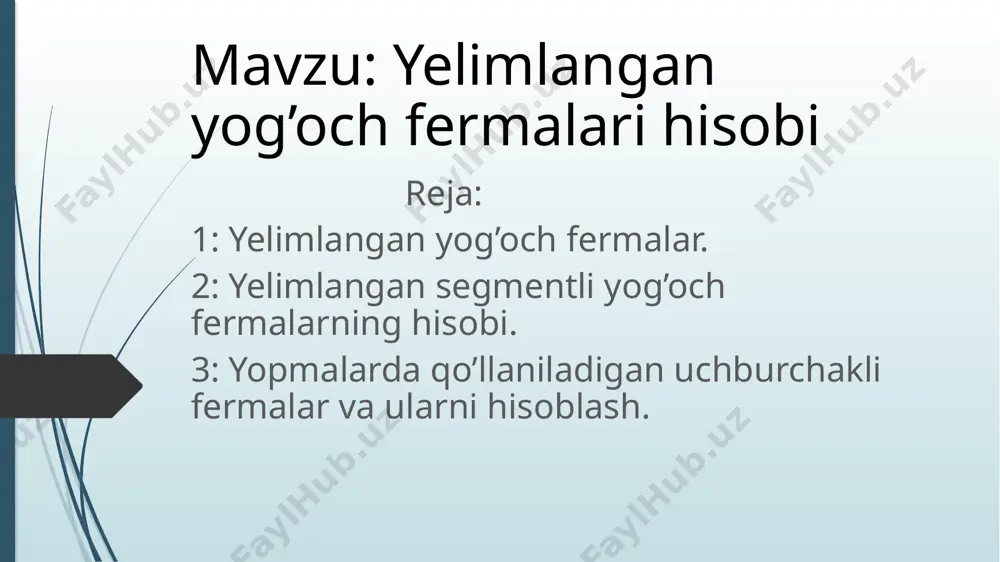

toshkent arxitektura qurilish instituti bino va inshootlar qurilishi fakulteti 13-16 guruh talabasi jo’rayev to’laganning yog’och konstruksiyalari fani amalyot darsdan tayorlagan toshkent arxitektura qurilish instituti bino va inshootlar qurilishi fakulteti 13-16 guruh talabasi jo’rayev to’laganning yog’och konstruksiyalari fani amalyot darsdan tayorlagan mustaqil ishi qabul qildi: usmanova d. mavzu: yelimlangan yog’och fermalari hisobi reja: 1: yelimlangan yog’och fermalar. 2: yelimlangan segmentli yog’och fermalarning hisobi. 3: yopmalarda qo’llaniladigan uchburchakli fermalar va ularni hisoblash. yog’och fermalar ikki asosiy sinflarga bo’linadi yelimlangan yog’och sinflar: butun yog’ochli sinflar: yelimlangan yog’och fermalarning oralig’i 12 – 30 metrgacha bo’lishi mumkin. fermalar geometric sxemalari bo’yicha segmentli, ko’pburchakli, trapetsiyasimon-beshburchakli va uchburchakli turlarga bo’linadi: yelimlangan yog’och fermalar: a- pastga yo’nalgan havonli uchburchakli ferma; b- yuqoriga yo’nalagn havonli uchburchak ferma; v- segmentli; g- beshburchakli; fermalar tayorlanishi bo’yicha ham ikki turga bo’linadi: 1) zavod sharoitida tayorlanadigan fermalar (yelimlangan yog’ochli fermalar) 2) qurilish maydonini o’zida tayorlanadigan fermalar( butun yog’ochli fermalar) amalyotda yahlit yoki sterjenli-ferma …

2 / 21

умуман тавсия этилмайди. бу ҳолда тугунлардаги деформацияланиш ҳисобига зўриқишларни бошқа стерженларга узатилиши юз бериб қолиши мумкин. -fermalar asosan static aniq sxemalar asosida hisoblanadi -statik noaniq sistemalarda fermalarni qo’llash, umuman tavsiya etilmaydi. -bu holda tugunlardagi deformatsiyalanish hisobiga zo’riqishlarni boshqa sterjenlarga uzatilishi yuz berib qolishi mumkin. fermalar sterjenlarining materiallari turlariga qarab ham quyidagi turlarda bo’linadi: butunyog’ochli; metalyog’ochli; yelimlangan yog’ochli. metallyog’och sterjenli fermalarda asosan quyi belbog’ini ikkita po’lat burchaklikdan, yuqori belbog’ini esa yelimlangan yog’ochdan tayorlanadi. uchburchakli, havonlari pastga yo’nalgan, yelimlangan yog’ochli fermalar yuqori belbog’ining qiyaligi kata bo’ladi bu fermalarni quyi belbog’i ikki po’lat burchaklikdan tayorlanadi va hisoblash orqali ularning uzunligi bo’yicha birgalikda ishlashini taminlash maqsadida bikrlik qovurg’alari qo’yiladi (bir-biriga metal plastnka yordamida payvandlanadi. bu fermalarning havonlari faqat siqilishiga ishlaydi. shuning uchun havonlari yog’ochdan tayorlanadi va ularning kengligi yuqori belbog’ kengligi bilan bir hil olinadi. fermalarning ustun sterjenlari cho’zilishiga ishlaydi va ular po’lat yakka armature sterjenlaridan tayorlanadi. uchburchakli havonlari yuqoriga yo’nalgan yelimlangan yog’ochli fermalar, …

3 / 21

allangan. ular asosan uchburchak panjara sxemali bo’ladi. yuqori belbog’li sterjenlari soni to’rtta yoki uchta bir hil uzunlikda bo’ladi. quyi belbog’i ikkita po’lat burchaklaridan tashkil topgan. panjara havonlarida uncha kata bo’lmagan zo’riqishlar hosil bo’lib, ular yog’ochdan tayorlanadi, hozirgi vaqtda qurilishda 36 metrgacha bo’lgan oraliqlarda yelimlangan yog’och segmentli fermalar ishlatilmoqda. agar quyi kamari (belbog’i) yog’och bo’lsa hl  16 dan metall bo’lsa hl  17 dan kam bo’lmasligi kerak. segmentli fermaning yuqori kamari yelimlamgan yog’ochli qirqimsiz qilib tayorlanadi. ayrim holdagina qirqimili – yarim bloklli qilib tayorlanadi. fermaning yuqori kamari siqilib – egilishiga ishlagani uchun, uning ko’ndalang kesimi quyidagi formula yordamida tekshiradi: бу ерда: mд  м   yuqori belbog’li qirqimli yelimlangan segmentli fermalarning hisobiy sxemasi uchburchakli fermalar. tom yopmalarida kata qiiyalik talab qilinganda va asosan kichik oraliqlarda ishlatiladi. ularda: hl nisbati to’la yog’och ferma bo’lsa - 15, quyi kamari metal bo’lsa - 16 quyi kamari metal, yuqori kamari yelimlangan yog’och bo’lsa …

4 / 21

yelimlangan yog’och fermalari hisobi - Page 4

5 / 21

yelimlangan yog’och fermalari hisobi - Page 5
