1 / 39

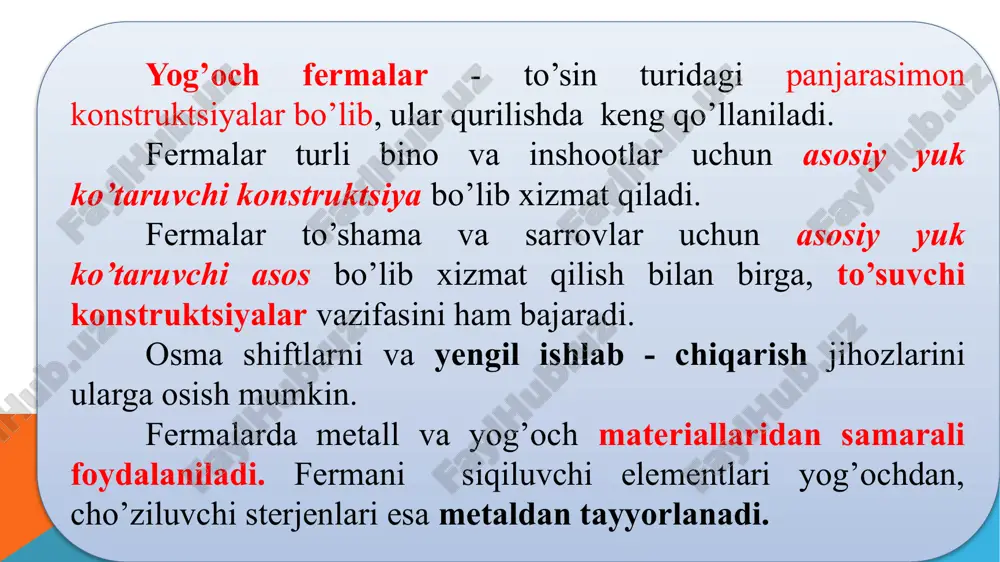

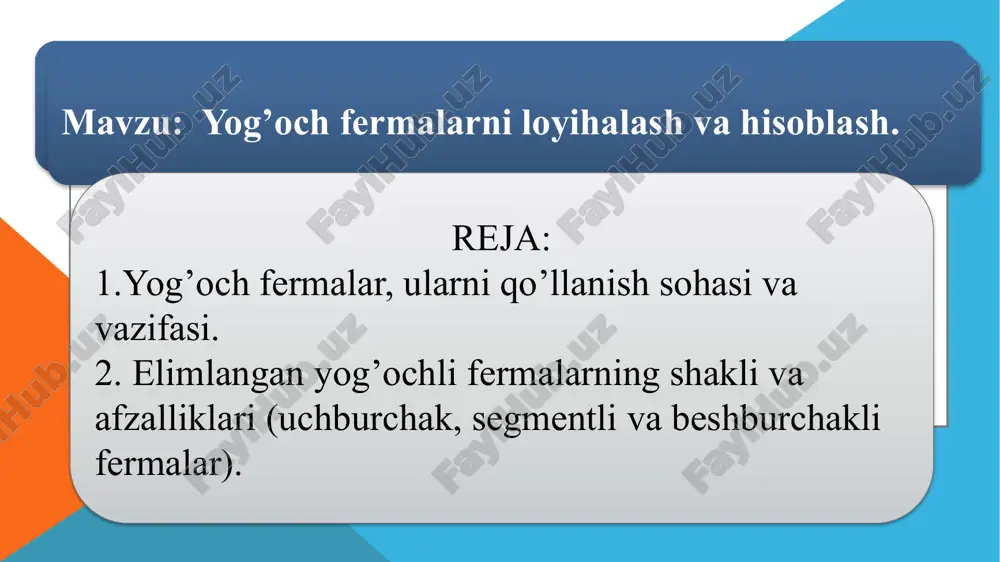

5-maruza mavzu: ctropil to'sinlarni turlari, nishabli yog'och stropilalar ularni yuk ostida ishlashi va xisobi. reja: 1. ctropil to'sinlarni turlari. 2. nishabli yog'och stropilalar ularni yuk ostida ishlashi va xisobi. yog’och konstruksiya elementlarini egilishga hisoblash. mavzu: yopma to’shamalarini loyihalash va hisoblash. mavzu: yog’och fermalarni loyihalash va hisoblash. reja: 1.yog’och fermalar, ularni qo’llanish sohasi va vazifasi. 2. elimlangan yog’ochli fermalarning shakli va afzalliklari (uchburchak, segmentli va beshburchakli fermalar). tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi yog’och fermalar - to’sin turidagi panjarasimon konstruktsiyalar bo’lib, ular qurilishda keng qo’llaniladi. fermalar turli bino va inshootlar uchun asosiy yuk ko’taruvchi konstruktsiya bo’lib xizmat qiladi. fermalar to’shama va sarrovlar uchun asosiy yuk ko’taruvchi asos bo’lib xizmat qilish bilan birga, to’suvchi konstruktsiyalar vazifasini ham bajaradi. osma shiftlarni va yengil ishlab - chiqarish jihozlarini ularga osish mumkin. fermalarda metall va yog’och materiallaridan samarali foydalaniladi. fermani siqiluvchi elementlari yog’ochdan, cho’ziluvchi sterjenlari esa metaldan tayyorlanadi. tuzuvchi: a.martazayev – biq kafedrasi katta …

2 / 39

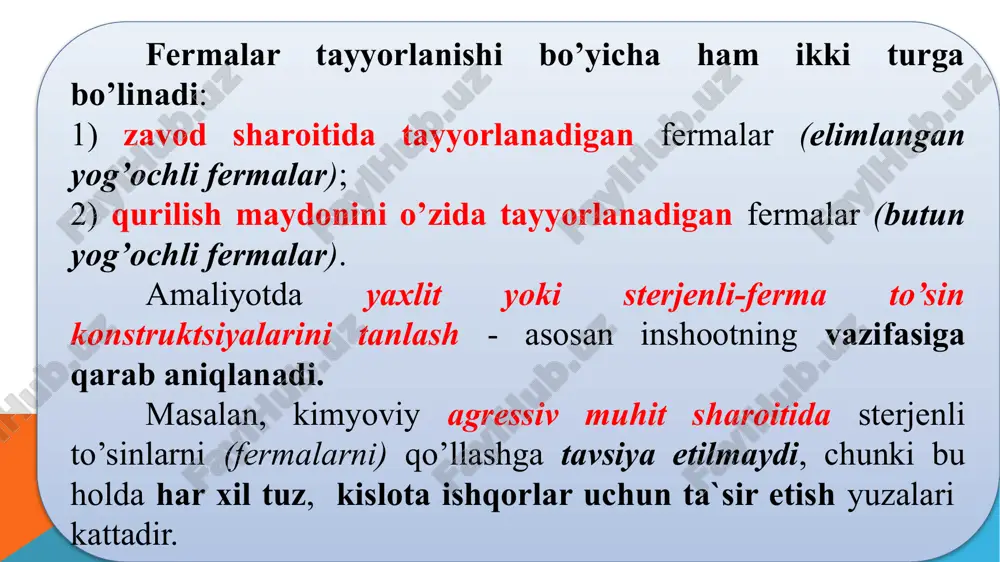

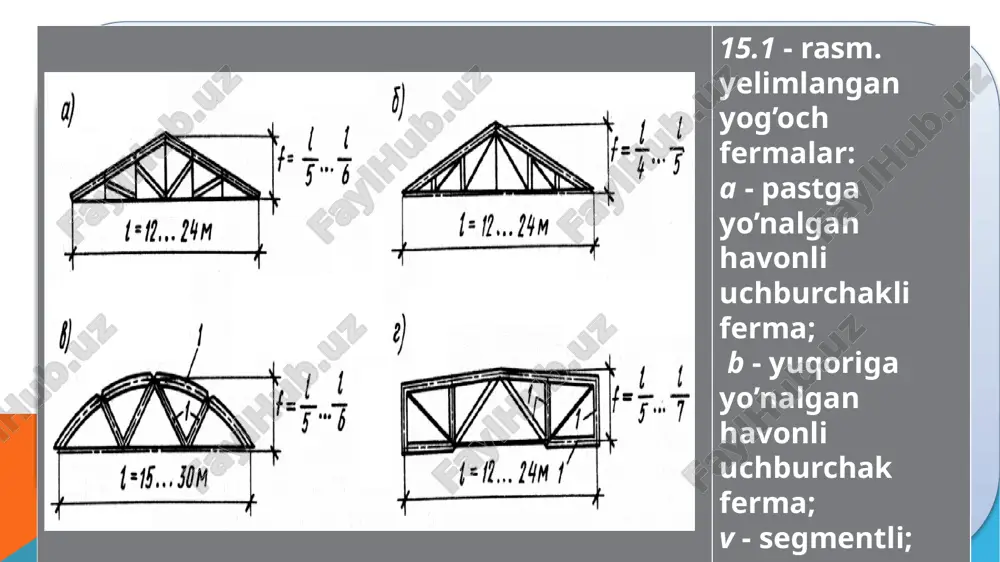

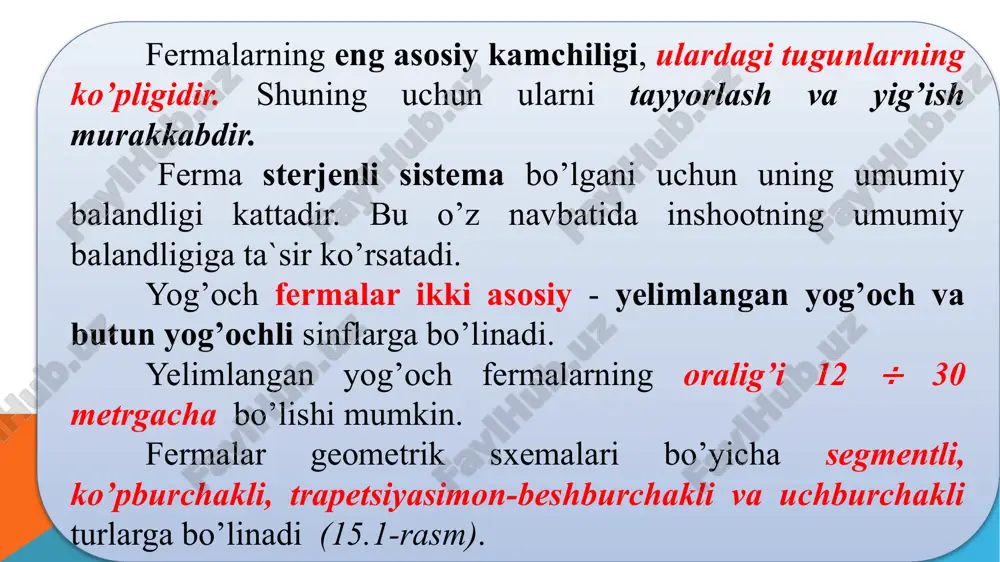

fermalar (elimlangan yog’ochli fermalar); 2) qurilish maydonini o’zida tayyorlanadigan fermalar (butun yog’ochli fermalar). amaliyotda yaxlit yoki sterjenli-ferma to’sin konstruktsiyalarini tanlash - asosan inshootning vazifasiga qarab aniqlanadi. masalan, kimyoviy agressiv muhit sharoitida sterjenli to’sinlarni (fermalarni) qo’llashga tavsiya etilmaydi, chunki bu holda har xil tuz, kislota ishqorlar uchun ta`sir etish yuzalari kattadir. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi 15.1 - rasm. yelimlangan yog’och fermalar: a - pastga yo’nalgan havonli uchburchakli ferma; b - yuqoriga yo’nalgan havonli uchburchak ferma; v - segmentli; g - beshburchakli. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi fermalar industrial konstruktsiya hisoblanadi. ularda yelimlangan yog’och ishlatilishi - o’tga chidamlilikni oshiradi. agar yelimlangan yog’ochni ishlatish imkoniyati bo’lmasa, to’rtqirra yog’och ko’rinishidagi sterjenlardan foydalaniladi. bu turdagi fermalarni o’tga chidamliligi kichikdir. fermalar asosan statik aniq sxemalar asosida hisoblanadi. statik noaniq sistemalarda fermalarni qo’llash, umuman tavsiya etilmaydi. bu holda tugunlardagi deformatsiyalanish hisobiga zo’riqishlarni boshqa sterjenlarga uzatilishi yuz berib qolishi mumkin. fermalar, sterjenlarining materiallari …

3 / 39

ng havonlari faqat siqilishga ishlaydi. shuning uchun havonlarni yog’ochdan tayyorlanadi va ularning kengligi yuqori belbog’ kengligi bilan bir xil olinadi. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi fermalarning ustun sterjenlari cho’zilishga ishlaydi va ular po’lat yakka armatura sterjenlaridan tayyorlanadi. uchburchakli havonlari yuqoriga yo’nalgan yelimlangan yog’ochli fermalar, uchburchakli havonlari pastga yo’nalgan fermalar singari yuqori belbog’ va quyi belbog’larga egadirlar. bu fermalarning havonlari cho’zilishga ishlaydi va havonlar po’lat armatura sterjenlaridan tayyorlanadi, ustun sterjenlari esa siqilishga ishlaydi va ustunlar yog’ochdan kengligi yuqori belbog’ kengligi bilan teng qilib tayyorlanadi. bu fermalarning havonlari metall bo’lganligi uchun, ularning tugunlarda mahkamlanishi masalasi biroz murakkabroqdir. undan tashqari ferma xususiy og’irligi natijasida sezilarli egilishi mumkin. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi segmentli yelimlangan yog’och fermalar o’rama materialli tom yopmalar uchun mo’ljallangan. ular asosan uchburchak panjara sxemali bo’ladi. yuqori belbog’i sterjenlari soni to’rtta yoki uchta bir xil uzunlikda bo’ladi. quyi belbog’i ikkita po’lat burchaklikdan tashkil topgan. panjara havonlarida uncha …

4 / 39

k qiyalikka ega bo’ladi. u o’rama tom yopmali tomlarni asosi bo’lib va uch oraliqli tomyopmalarni o’rta oralig’i uchun xizmat qiladi hamda ferma ustuni bilan uchburchak panjara sxemali ko’rinishda bo’ladi. yuqori belbog’i to’rtta yelimlangan yog’ochli to’g’ri to’rtburchak ko’ndalang kesimli sterjenlardan iborat bo’lib, ular tugunlarda o’z o’qlariga nisbatan ekstsentrisitet bilan biriktiriladi. katta cho’zilish zo’riqishlari ta`siridagi belbog’ning o’rta panellari va o’rta havonlarida o’zgaruvchan ishorali zo’riqishlar hosil bo’ladi hamda ularni yelimlangan yog’ochdan tayyorlanadi. bunday fermalarning qo’llanishi iqtisodiy jixatdan samarasizdir. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi butun yog’ochli fermalarning yuqori belbog’i yog’ochdan, quyi belbog’i va panjara sterjenlari yog’ochdan yoki po’latdan tayyorlanadi. bunday fermalarni afzalligi shundaki, ularni har qanday sharoitda ham tayyorlash mumkin. kamchiligi esa, butun yog’och ko’ndalang kesim o’lchamlarining chegaralanganligidir. uchburchakli kichik oraliqlarda qo’llaniladigan to’rt qirrali yog’och fermalarning havonlari pastga yo’nalgan yog’och, yuqori belbog’i yog’och, quyi belbog’i yog’och yoki po’lat, ustunlari esa po’lat sterjenlardan iborat bo’ladi. bu turdagi fermalar soddaligi bilan ajralib turadi. ular …

5 / 39

o’rtqirra yog’ochli fermalar: a - uchburchakli ; b - ko’pburchakli tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi yog’och ferma konstruktsiyalarining tugunlari turli xildir. ular konstruktsiyaning asosiy qismi hisoblanadi. tugun birikmalarining turlari ferma panjara sxemalariga uzviy bog’liqdir. yog’och elementlari birikmalari ichida eng ishonchlisi pesh tayanchdir. lekin bu turdagi birikma cho’zilishdagi zo’riqishni qabul qila olmaydi. boltli birikmalar siqilish va cho’zilish zo’riqishlarini qabul qila oladi. ular asosan ferma sterjenlarini biriktirishda qo’llaniladi. yelimlangan yog’ochli va butun yog’ochli ferma tugun konstruktsiyalari o’zlarining alohida xususiyatlariga egadirlar. tuzuvchi: a.martazayev – biq kafedrasi katta o‘qituvchisi yelimlangan yog’och ferma tugunlari shuningdek ko’p qirralidir. segmentli va uchburchakli yelimlangan yog’och fermalarning tayanch tugunlari xuddi arkalar tugunlari kabi metall yoki yog’och qoplamali boltli birikma ko’rinishida bo’ladi. umuman olganda ferma sterjenlarining bir-biri bilan birikishi sterjenlar materialiga, sterjenlarda hosil bo’ladigan zo’riqishlarga bog’liqdir. zo’riqishlarning qiymatlariga qarab bog’lovchilarni turi va o’lchamlari aniqlanadi. uchburchakli to’rtqirra yog’ochli fermalarning tugunlari quyidagicha bo’ladi. tayanch tuguni o’yiq birikma ko’rinishida tayyorlanadi. quyi …
