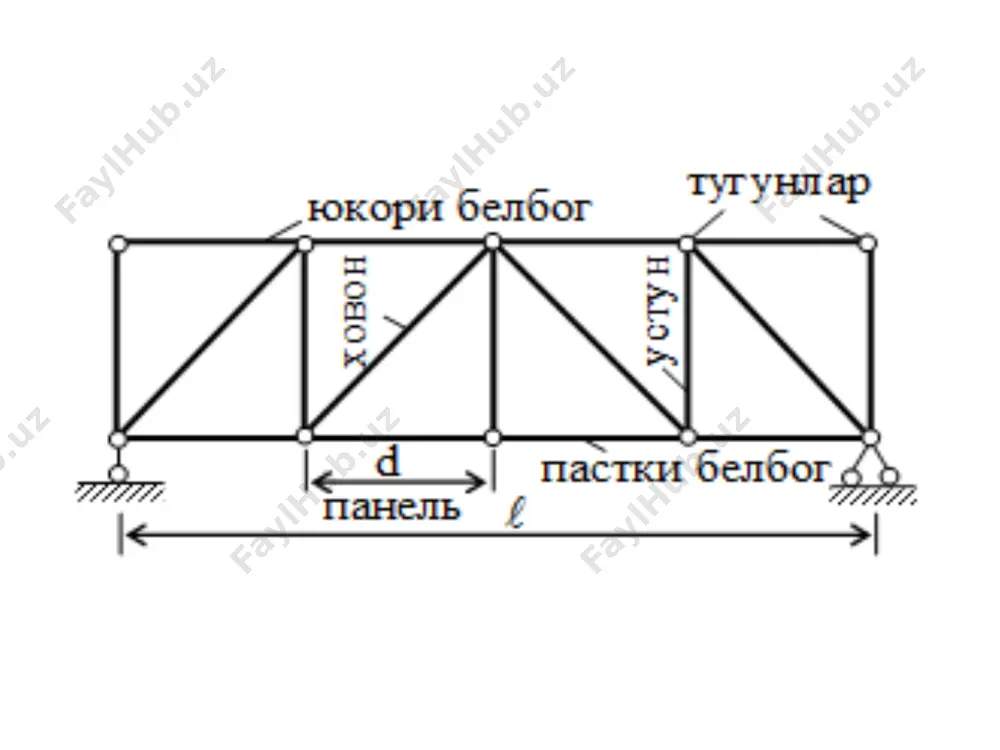

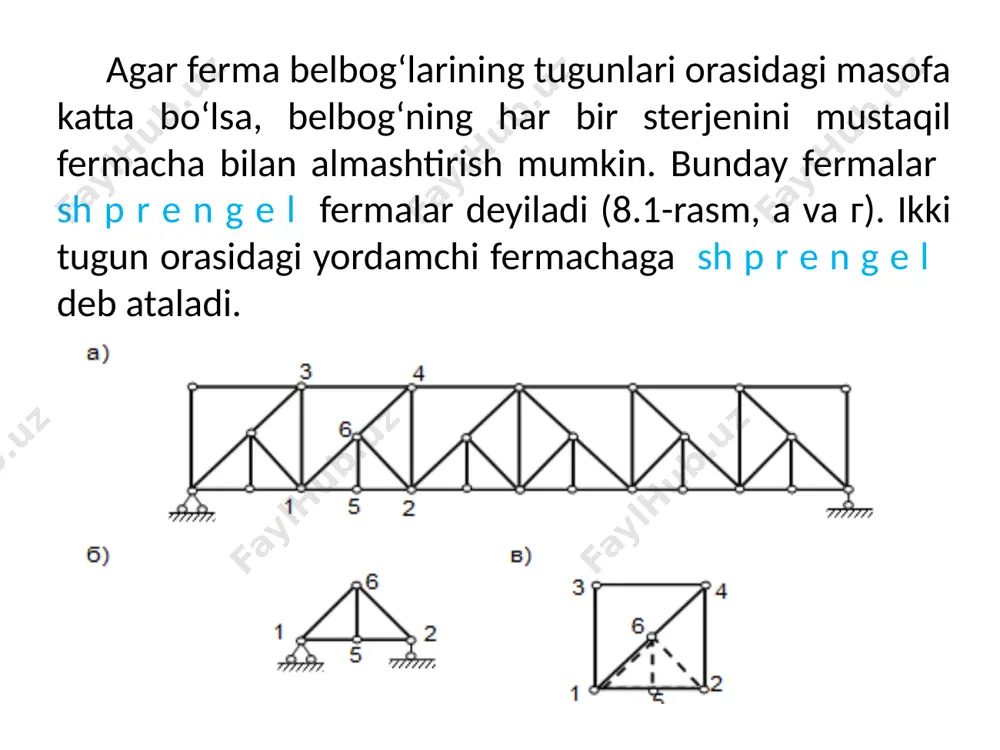

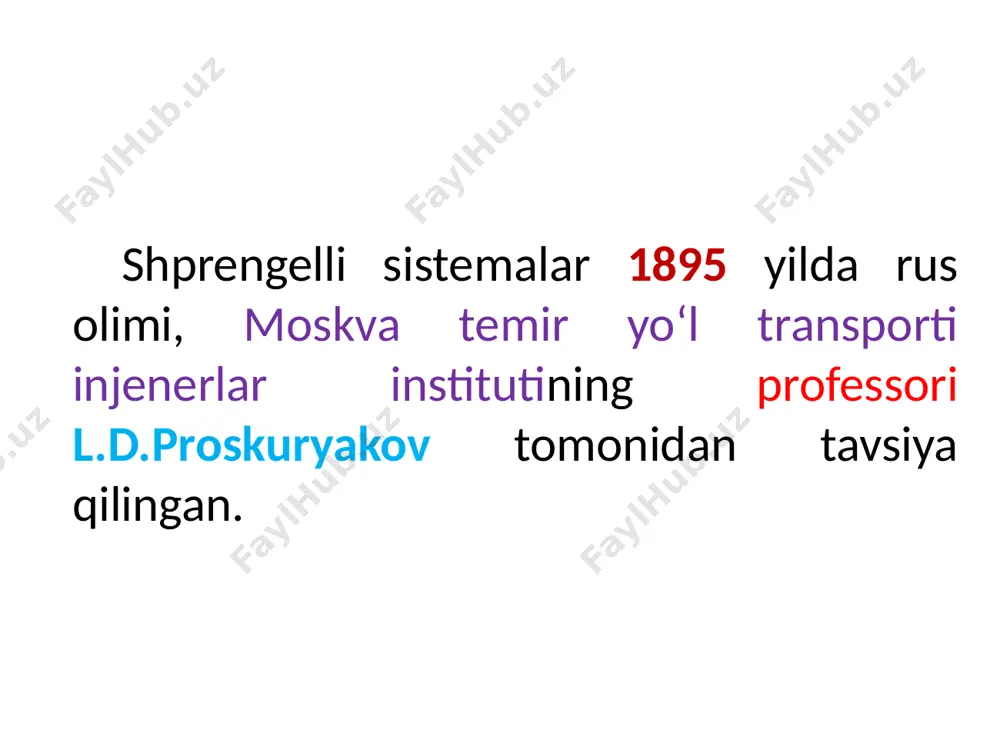

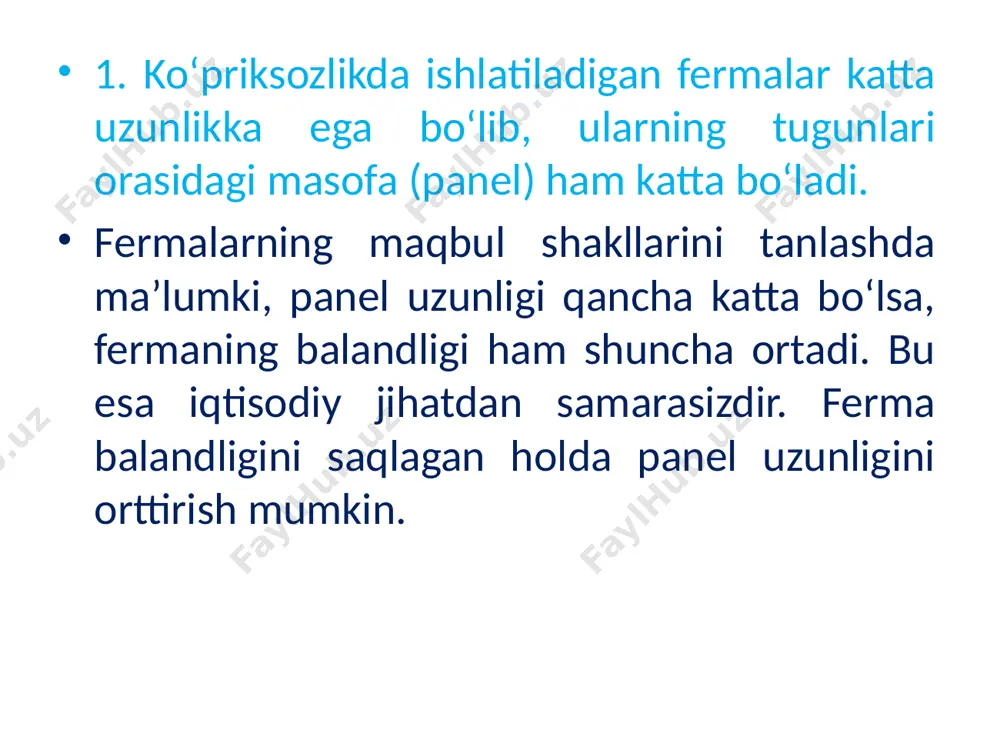

8-mavzu. shprengelli fermalarni hisoblash reja: 1. shprengelli fermalar to‘g‘risida tushunchalar. 2. shprengelli ferma sterjenlarini toifalari. 3. shprengelli fermalarni harakatlanuvchi yuklar ta’siriga hisoblash 8-mavzu. shprengelli fermalarni hisoblash reja: 1. shprengelli fermalar to‘g‘risida tushunchalar. 2. shprengelli ferma sterjenlarini toifalari. 3. shprengelli fermalarni harakatlanuvchi yuklar ta’siriga hisoblash 1. ko‘priksozlikda ishlatiladigan fermalar katta uzunlikka ega bo‘lib, ularning tugunlari orasidagi masofa (panel) ham katta bo‘ladi. fermalarning maqbul shakllarini tanlashda ma’lumki, panel uzunligi qancha katta bo‘lsa, fermaning balandligi ham shuncha ortadi. bu esa iqtisodiy jihatdan samarasizdir. ferma balandligini saqlagan holda panel uzunligini orttirish mumkin. agar ferma belbog‘larining tugunlari orasidagi masofa katta bo‘lsa, belbog‘ning har bir sterjenini mustaqil fermacha bilan almashtirish mumkin. bunday fermalar sh p r e n g e l fermalar deyiladi (8.1-rasm, a va г). ikki tugun orasidagi yordamchi fermachaga sh p r e n g e l deb ataladi. shprengelli sistemalar 1895 yilda rus olimi, moskva temir yo‘l transporti injenerlar institutining professori l.d.proskuryakov …

2 / 14

o‘xshash sterjenlar. ulardagi zo‘riqishni shprengelni hisobga olmasdan, asosiy fermani hisoblash orqali topiladi. 2. faqat shprengelga tegishli bo‘lgan sterjenlar ikkinchi toifali sterjenlar deb ataladi. 8.1-rasm, в da 6-5, 2-6 va shunga o‘xshash sterjenlar. ulardagi zo‘riqishni aniqlash uchun har bir shprengel asosiy fermadan ajratib olinib, uning muvozanati mustaqil ravishda tekshiriladi (8.1-rasm, b). 3. bir vaqtning o‘zida asosiy ferma bilan shprengelga tegishli bo‘lgan sterjenlar uchinchi toifali sterjenlar deb ataladi. ular 8.1-rasm, v da ko‘rsatilgan 1-6, 1-5, 5-2 va shunga o‘xshash sterjenlar. ikki pog‘onali shprengelli fermalarning sterjenlari to‘rt toifaga bo‘linadi. ulardan uchtasi yuqorida ko‘rilgan shprengelli fermalar sterjenlarining toifalariga mos keladi. 4. to‘rtinchi toifali sterjenlar fermaning asosiy sterjenlari kabi bo‘ladi, lekin harakat aslida yuqoridan bo‘lganda yukning ta’siri pastga yoki harakat pastdan bo‘lganda yukning ta’siri yuqoriga uzatiladi (8.1-rasm,г). 1-3, 2-4 kabi sterjenlar to‘rtinchi toifali sterjenlar hisoblanadi. ikki pog‘onali shprengelli fermalarning sterjenlari to‘rt toifaga bo‘linadi. ulardan uchtasi yuqorida ko‘rilgan shprengelli fermalar sterjenlarining toifalariga mos keladi. 4. to‘rtinchi …

3 / 14

ariladi. ya’ni shprengel alohida mustaqil ferma sifatida hisoblanadi. birinchi tifali sterjenlar zo’riqishlari asosiy fermadan, ikkinchi toifadagi sterjenlar zo’riqishlari shprengeldan, uchinchi toifa sterjen zo’riqishlari asosiy ferma sterjenlaridagi zo’riqishlarni shprengelni shu sterjen bilan ustma-ust tushgan sterjenidagi zo’riqishga qo’shish orqali aniqlanadi. 3. shprengelli fermalarni harakatlanuvchi yuklar ta’siriga hisoblash shprengelli ferma tayanch reaksiyalarining ta’sir chiziqlari oddiy ferma tayanch reaksiyalari kabi quriladi. shprengelli ferma sterjenlari zo‘riqishlarning ta’sir chizig‘ini chizishdan oldin tekshirilayotgan sterjen qaysi toifaga tegishli ekanligini aniqlash kerak bo‘ladi. misol. 8.3-rasm, a ko‘rsatilgan poligonal shaklli ikki pog‘onali shprengelli fermaning 4-4′ sterjeni zo‘riqishining ta’sir chizig‘i qurilsin. р=1 yuk fermaning pastki belbog‘i bo‘ylab harakatlanadi. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png /docprops/thumbnail.jpeg
