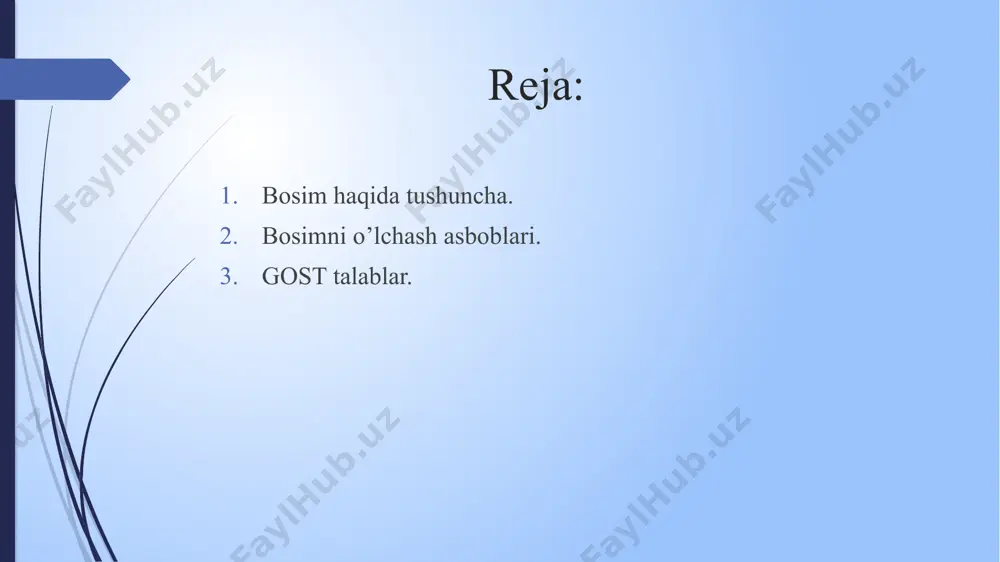

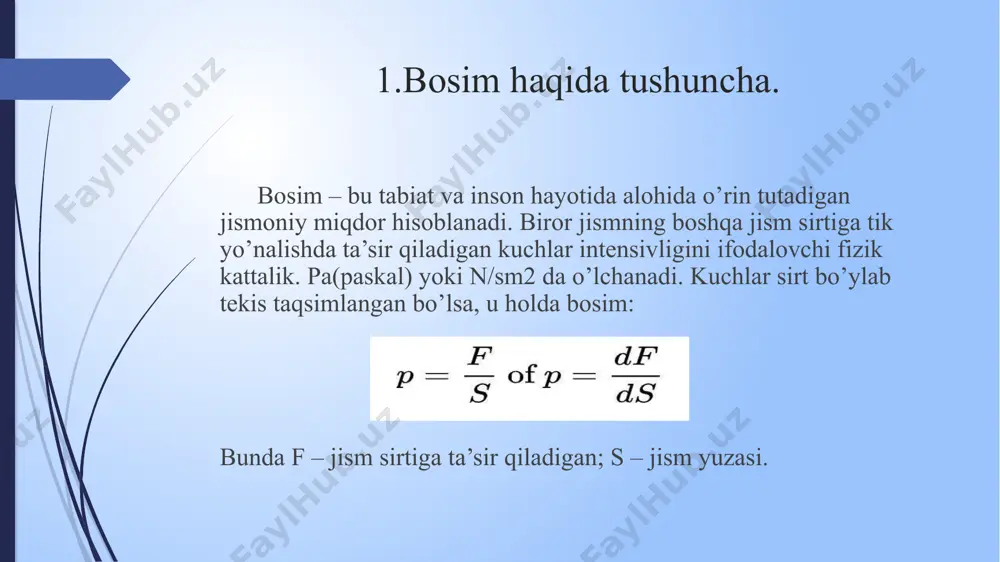

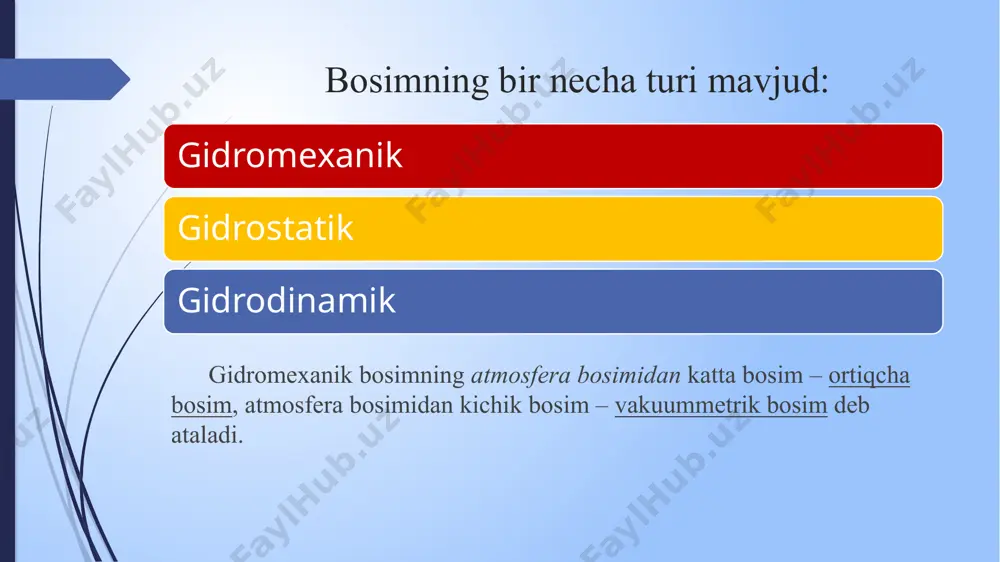

o’zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi toshkent arxitektura-qurilish unversiteti qurilishni boshqarish fakulteti “shahar qurilishi va xo’jaligi”kafedrasi o’lchashning fizikaviy asoslari va etalonlar fanidan mavzu:bosim o’lchash vositalari o’zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi toshkent arxitektura-qurilish unversiteti qurilishni boshqarish fakulteti “shahar qurilishi va xo’jaligi”kafedrasi o’lchashning fizikaviy asoslari va etalonlar fanidan mavzu:bosim o’lchash vositalari bajardi: ibragimov i. guruh: 41-21. qabul qildi: tugalov b. reja: bosim haqida tushuncha. bosimni o’lchash asboblari. gost talablar. 1.bosim haqida tushuncha. bosim – bu tabiat va inson hayotida alohida o’rin tutadigan jismoniy miqdor hisoblanadi. biror jismning boshqa jism sirtiga tik yo’nalishda ta’sir qiladigan kuchlar intensivligini ifodalovchi fizik kattalik. pa(paskal) yoki n/sm2 da o’lchanadi. kuchlar sirt bo’ylab tekis taqsimlangan bo’lsa, u holda bosim: bunda f – jism sirtiga ta’sir qiladigan; s – jism yuzasi. bosimning bir necha turi mavjud: gidromexanik bosimning atmosfera bosimidan katta bosim – ortiqcha bosim, atmosfera bosimidan kichik bosim – vakuummetrik bosim deb ataladi. …

2 / 19

unini muvozanatlagan havo bosimi, ya’ni me’yoriy atmosfera bosimi orqali ifodalanadi. bunday simob ustuni har bir kvadrat santimetrga o’z og’irligiga teng bo’lgan bosim bilan ta’sir ko’rsatadi. 1ratm=760mm hg ust.=1,033 kgk/sm2 = 101325 pa = 1,01 bar. bosimni o’lchash asboblari. bosim maydon bo’ylab va ushbu maydonning normal kattaligiga tekis taqsimlangan kuchlar nisbati bilan tavsiflanadi. bosimni o’lchash asboblari ishlash prinsipi bo’yicha suyuqlikli, deformatsion, yuk porshenli va elektrikli bo’ladi. asboblar o’lchash kattaligiga bog’liq ravishda quyidagi turlarga bo’linadi: manometrlar – ortiqcha bosimlarni o’lchash uchun; vakuummetrlar – siyraklashuvini o’lchash uchun; manovakuummetrlar – ortiqcha bosimlarni o’lchash uchun; bosim o’lchagichlar, yuk o’lchagichlar va yuk – bosim o’lchagichlar – kam ortiqcha bosimlarni va siyraklashuvini o’lchash uchun. suyuqlik manometrlari suyuqlik manometrlarining ishlash prinsipi o’lchanayotgan ishchi suyuqlikning balandlik ustuni kattaligini tenglashtirishga asoslangan. ishchi suyuqlik sifatida o’lchanadigan ortiqcha bosim va siyraklashuv kattaligiga, shuningdek o’lchanadigan moddalarning kimyoviy xususiyatiga bog’liq ravishda quyidagilar qo’llaniladi: suv, spirt, simob, uncha yuqori yopishqoqlikka ega bo’lgan madanli moylar. gidrostatik …

3 / 19

gartirgichlari elektr tokini uzatish signallari bilan o’lchaydigan bosim o’zgartirgichlari davlat priborli tizimining (dpt-gsp) o’zaro almashinuvchii kompensatsion o’zgartirgichlarning unifikatsiyalashgan tizimlarning umumiy majmuasiga kiradi. bosim o’zgartirgich o’lchagichi masofada turib uzatishning elektr tokli ishorasiga proporsional bosimni mutloq, ortiqcha yoki vakuummetrik tarzda uzluksiz o’zgartirish uchun atalgan. o’zgartirgichlar doimiy elektr toki 0-20, 4-20 yoki 0-5 ma ko’rinishidagi andozaviy kirish ishorasidan ishlaydigan ikkilamchi asbob. u rostlagichlar va avtomatikaning boshqa qurilmalari bilan, markaziy nazorat mashinalari va boshqarish tizimlari bilan to’plamda qo’llaniladi. o’zgartirgichlar k2 blokli prinsip bo’yicha qurilgan. o’zgartirgichning asosiy bloki elektr kuchli o’zgartirgichdir. zamonaviy barkon gidrostatik bosim datchiklari kimyoviy, neft kimyoviy, farmatsevtika yoki sanoatning oziq-ovqat sohalari tashkilotlarining rezarvuarlari, omborlarida atrof-muhit muhofazasi bilan bog’liq texnologik jarayonlarni boshqarishda ularga birlamchi o’lchash o’zgartirgichlari ko’rsatadigan bosim bo’yicha suyuqliklar yoki muallaq jismlarning darajasi aniqlanadi. sanab o’tilgan sohalarda keng qo’llaniladigan barkon seriyasidagi godrostatik bosim datchiklari turli imkoniyatlari bilan farqlanadigan ishonchli va arzon o’lchash tizimlarini qurish imkonini beradi. ushbu datchiklarning asosiy elementlari birlamchi o’lchash …

4 / 19

$ion va abraziv muhitlarda ishlash mumkin metalli o’lchagich elementli datchiklar: parvandli pezorezistivli metal o’zgartirgich o’lchash diapazoni 1 dan 400 bar.gacha yuklamadan himoyalanish 600 bar.gacha o’rnatilgan diapazondan 0,2% yomon emas o’lchash diapazoni 10:1 nisbatda o’lchash diapazonida o’rnatish imkoniyati bir yil ichida kamida 0,3% uzoq vaqtli noturg’unlik 3.gost talablar. gost 8.051-81. davlat tizimi o’lchovlarning bir xilligini ta’minlash. 500 mm gacha chiziqli o’lchamlarni o’lchashda ruxsat etilgan xatolar gost 356-80. armatura va ehtiyot qismlar quvurlar. bosim shartli, sinov va ish martabalar. gost 2405-88. bosim o’lchagichlar, vakuum o’lchagichlar, manovakuummetrlar, bosim o’lchagichlari, tortish o’lchagichlari, bosim o’lchagichlari. umumiy xususiyatlar. xulosa men bu mustaqil ish topshirig’ini bajarish davomida o’zimga kerakli ma’lumotlarni bildim. bosimni o’lchash sifat va xavfsizligini ta’minlab berishni va qanchalik xatoligini bilib berishni bildim. foydalangan adabiyotlar: http:\\www.gov.uz – o’zbekiston respublikasi hukumatining rasmiy sayti. http:\\www.lex.uz - o’zbekiston respublikasi qonun hujjatlari. http:\\www.ziyonet.uz – ta’lim portali. http:\\www.window.yedu.ru. e’tiboringiz uchun rahmat image1.jpg image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg /docprops/thumbnail.jpeg$
