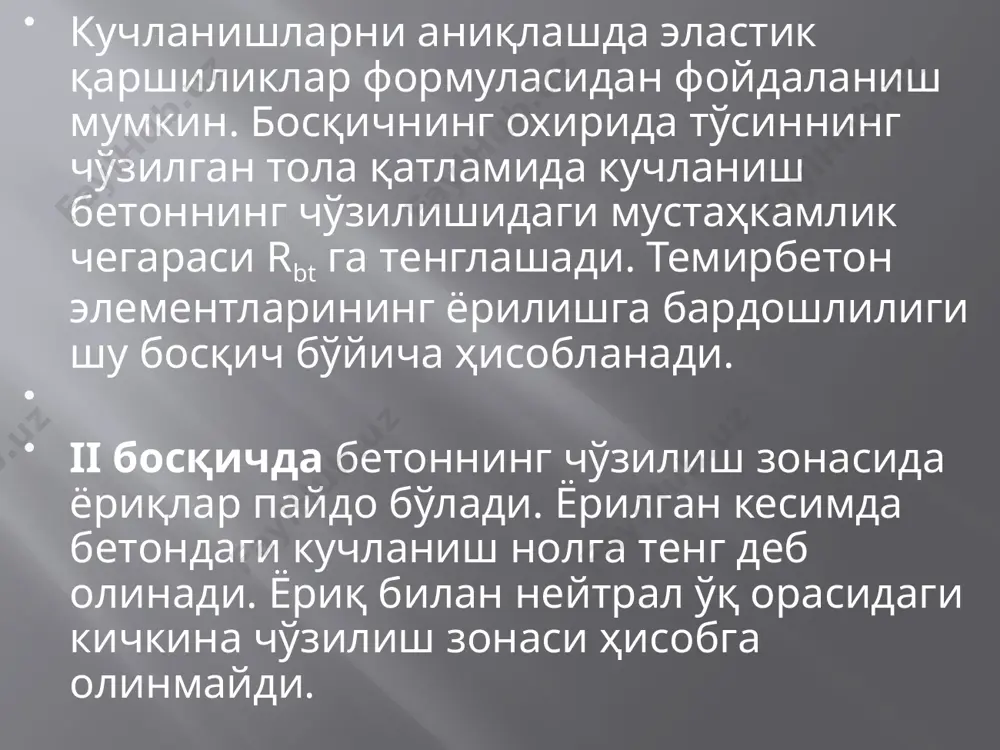

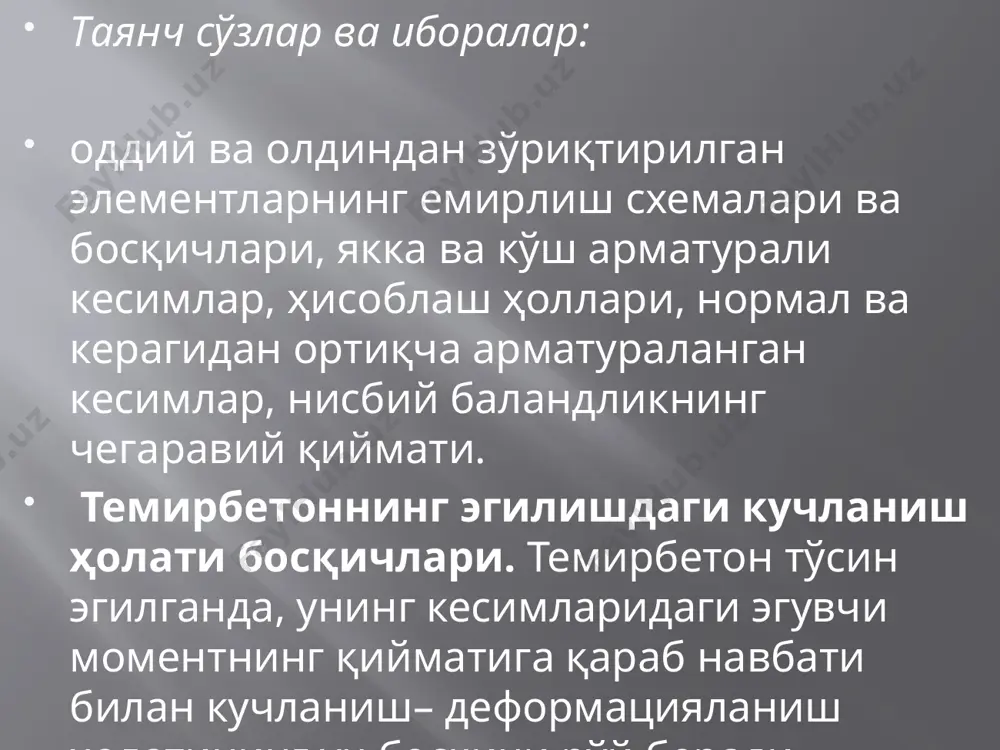

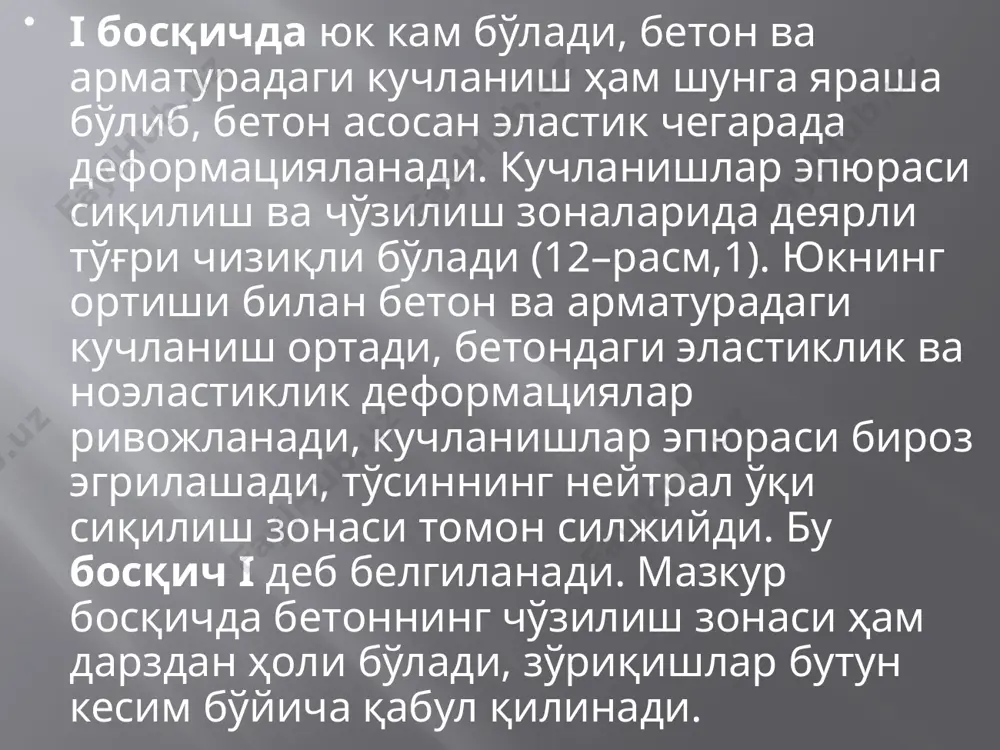

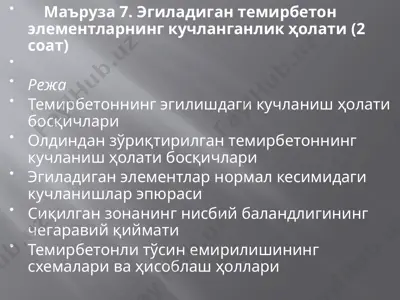

слайд 1 маъруза 7. эгиладиган темирбетон элементларнинг кучланганлик ҳолати (2 соат) режа темирбетоннинг эгилишдаги кучланиш ҳолати босқичлари олдиндан зўриқтирилган темирбетоннинг кучланиш ҳолати босқичлари эгиладиган элементлар нормал кесимидаги кучланишлар эпюраси сиқилган зонанинг нисбий баландлигининг чегаравий қиймати темирбетонли тўсин емирилишининг схемалари ва ҳисоблаш ҳоллари таянч сўзлар ва иборалар: оддий ва олдиндан зўриқтирилган элементларнинг емирлиш схемалари ва босқичлари, якка ва кўш арматурали кесимлар, ҳисоблаш ҳоллари, нормал ва керагидан ортиқча арматураланган кесимлар, нисбий баландликнинг чегаравий қиймати. темирбетоннинг эгилишдаги кучланиш ҳолати босқичлари. темирбетон тўсин эгилганда, унинг кесимларидаги эгувчи моментнинг қийматига қараб навбати билан кучланиш– деформацияланиш ҳолатининг уч босқичи рўй беради. i босқичда юк кам бўлади, бетон ва арматурадаги кучланиш ҳам шунга яраша бўлиб, бетон асосан эластик чегарада деформацияланади. кучланишлар эпюраси сиқилиш ва чўзилиш зоналарида деярли тўғри чизиқли бўлади (12–расм,1). юкнинг ортиши билан бетон ва арматурадаги кучланиш ортади, бетондаги эластиклик ва ноэластиклик деформациялар ривожланади, кучланишлар эпюраси бироз эгрилашади, тўсиннинг нейтрал ўқи сиқилиш зонаси томон силжийди. бу …

2 / 16

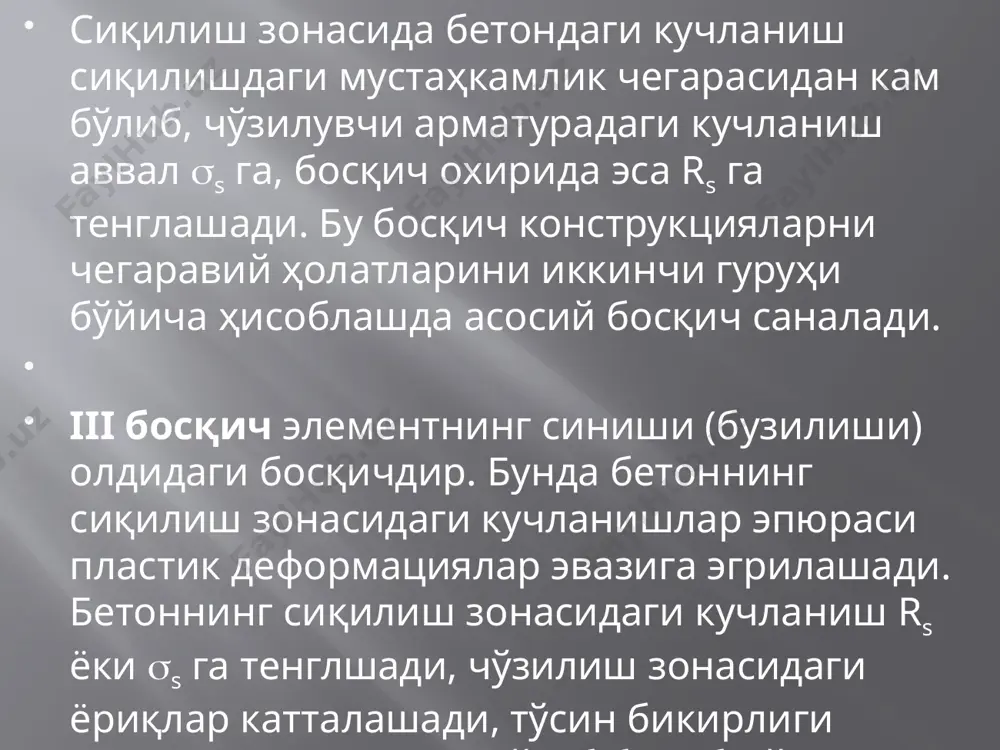

даги кучланиш аввал s га, босқич охирида эса rs га тенглашади. бу босқич конструкцияларни чегаравий ҳолатларини иккинчи гуруҳи бўйича ҳисоблашда асосий босқич саналади. iii босқич элементнинг синиши (бузилиши) олдидаги босқичдир. бунда бетоннинг сиқилиш зонасидаги кучланишлар эпюраси пластик деформациялар эвазига эгрилашади. бетоннинг сиқилиш зонасидаги кучланиш rs ёки s га тенглшади, чўзилиш зонасидаги ёриқлар катталашади, тўсин бикирлиги камаяди, солқилик тез ўсиб бориб, тўсин синади. iii босқичда тўсиннинг синиши чўзилувчи арматуранинг сони ва механик хоссаларига боғлиқ. агар тўсин ўз меъёрида арматураланган бўлса, синиш чўзилган арматура томонидан бошланади. бундай емирилиш биринчи схема бўйича емирилиш дейилади. арматурадаги кучланиш оқиш чегарасига етганда, арматуранинг пластик деформацияси ва тўсиннинг солқилиги тез ўсиб боради, бунинг оқибатида бетонинг сиқилиш зонасида кучланиш мустаҳкамлик чегарасига етади ва бетон емирилади. шундай қилиб, темирбетон элементи синишдан илгари, унда «пластик шарнир» ҳосил бўлади, бу кесимда бетон ва арматурадаги кучланиш чегаравий қийматга эришади. бунга асосланиб (а.ф.лолейт таклифига кўра), юк кўтариш қобилияти бўйича ҳисоблаш формулаларини, статиканинг мувозанат …

3 / 16

элементга марказий сиқувчи ва ташқи кучлар таъсирини кўриб ўтайлик (12-расм). бетон сиқилгандан кейин элементда қуйидаги кучланиш ҳолати таркиб топади: –йўқолувчиларнинг бирламчи турлари содир бўлгач бетонда b1, арматурада sp–los1–b1; эгиладиган элементлар нормал кесимидаги кучланишлар эпюраси 12–расм. эгилувчи элементнинг кучланиш ва деформацияланиш ҳолатининг босқичлари –йўқотувларнинг ҳамма турлари содир бўлгач, бетонда b2, арматурада sp–los–b1 кучланиш ҳосил бўлади. бу ерда 1 – индекси кучланишларидан бирламчи йўқотувлар, 2 – индекси эса барча йўқотувлар айириб ташланганлигини билдиради. элементнинг бу ҳолатида олдиндан уйғотилган кучланишлар муқим қарор топган бўлиб, ташқи кучлар қўйилгунга қадар 0 босқичига киритса бўлади. ташқи чўзувчи кучлар ортган сари бетонда олдиндан уйғотилган сиқувчи кучланишлар камайиб, арматурадаги чўзувчи кучланишлар орта боради. бетонда олдиндан уйғотилган кучланишлар сўнганда, арматурадаги кучланиш sp2=sp–los бўлади. шу ҳолатдан бошлаб элемент оддий темирбетон элементи каби ишлайди, чунки унда олдиндан уйғотилган кучланишлар сўнган бўлади. элементнинг бундай ҳолати 1а босқичга киради. ташқи кучларнинг янада ортиши бетонда чўзувчи кучланишларни пайдо қилади, бу кучланишлар орта бориб, чўзилишдаги …

4 / 16

лмаган коэффициент ( = 0,008); sr – арматурадаги чўзилиш кучланиши, мпа, арматуранинг хилига қараб олинади; sc,u – сиқилиш зонасида жойлашган арматурада ҳосил бўладиган чегаравий кучланиш; унинг қиймати b2 1,0 бўлса, 400 мпа ва b2 b2 r бўлса емирилиш иккинчи схема бўйича содир бўлади. олдиндан зўриқтирилган конструкцияларда эластиклик иши узаяди (i босқич). агар оддий элементларда ёриқлар синдирувчи моментнинг 10... 15% да содир бўлса, олдиндан зўриқтирилган конструкцияларда эса улар синдирувчи моментнинг 70...80% да содир бўлади. темирбетон элементлар учун кесим танлашда шуни назарда тутиш лозимки, тенг кучли мустаҳкамликка эришиш учун, кесим ўлчамлари билан арматуралаш фоизини ўзаро мослаштириш керак. масалан, элемент кесимининг баландлиги ортиши билан арматура кесим юзасининг кичрайиши кузатилади. конструкцияларни ҳисоблашда уларнинг энг тежамкор ва арзон нусҳаларини танлашга интилмоқ зарур. тажрибаларнинг кўрсатишича, тўсинларда  = 0,2...0,3 ва плиталарда =0,1...0,25 oлинca, маблағ тежалади. назорат саволлари эгилувчи элементларнинг кучланганлик ҳолати боскичлари. тўсин ўқига нормал турган кесим бузилишининг асосий ҳоллари қандай? ҳисоблашнинг икки ҳоли ўртасидаги чегарани …

5 / 16
