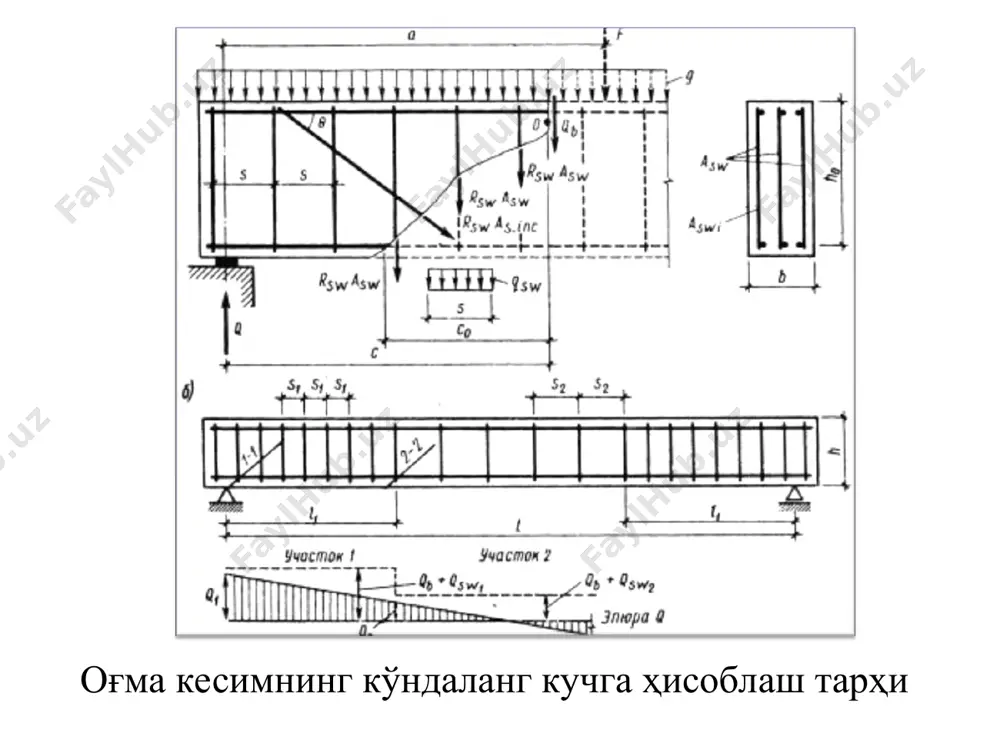

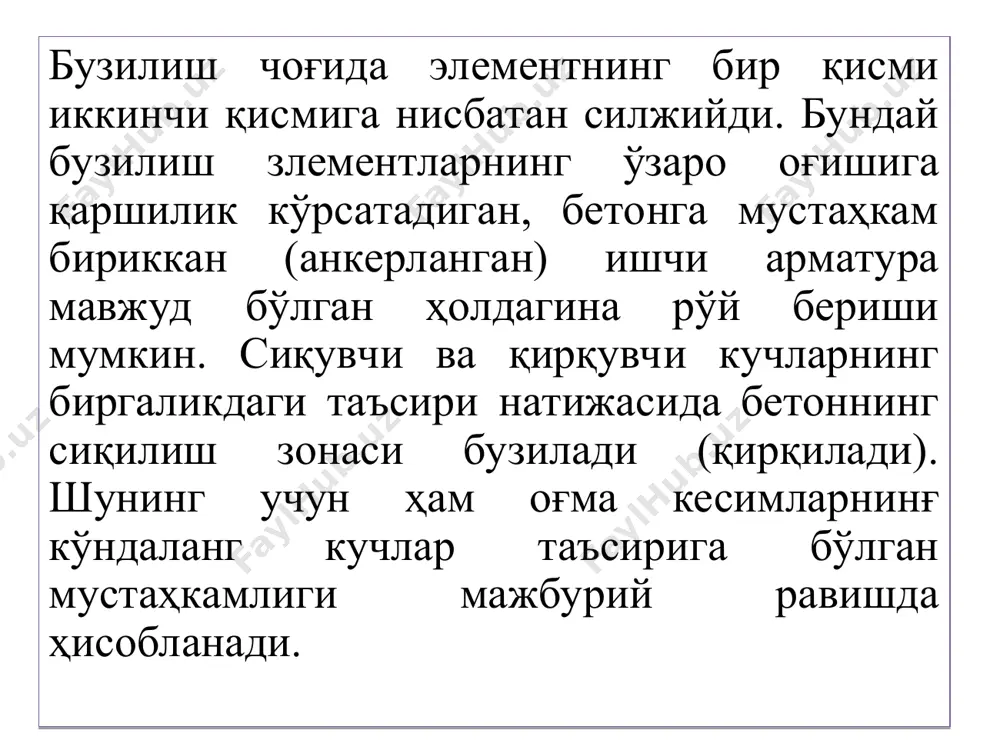

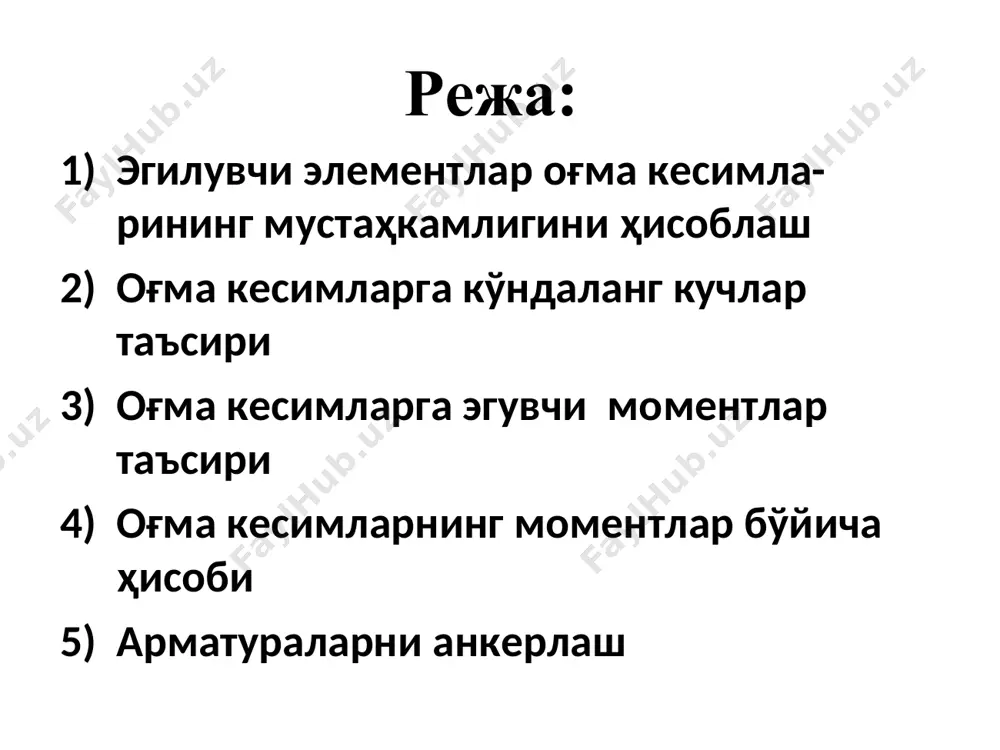

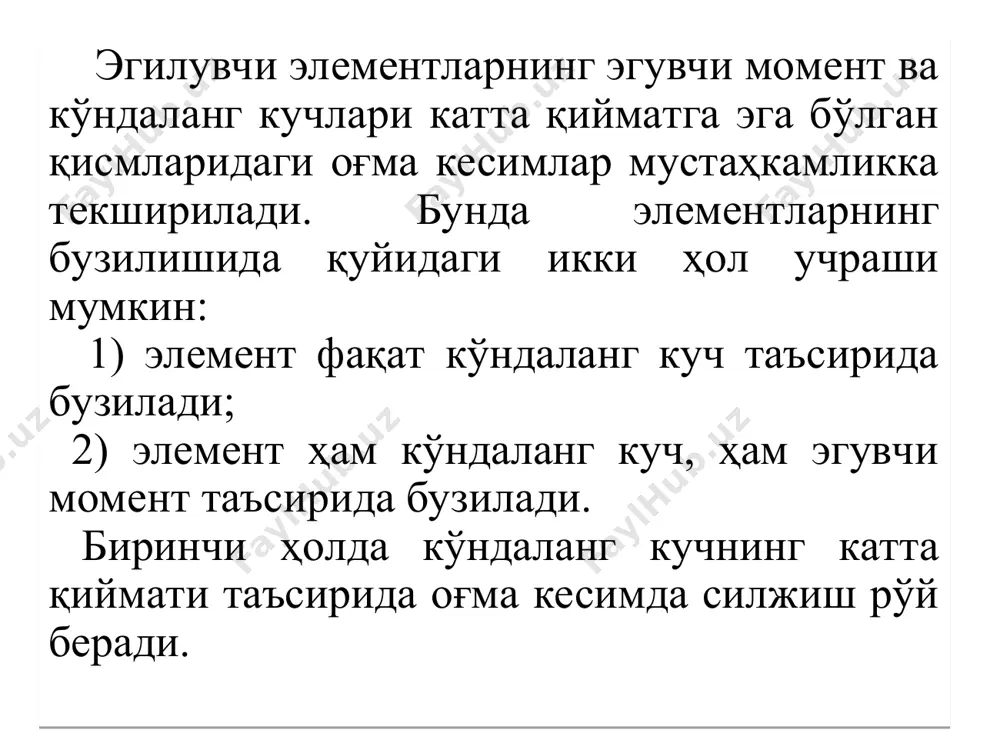

тошкент архитектура қурилиш институти “бино ва иншоотлар қурилиши” факультети “қурилиш конструкциялари” кафедраси “темирбетон конструкциялари” фанидан тақдимот доц. юсуфхўжаев с. тошкент - 2015 эгилишга ишловчи темирбетон элементларни оғма кесим бўйича мустаҳкамликка ҳисоблаш режа: эгилувчи элементлар оғма кесимла-рининг мустаҳкамлигини ҳисоблаш оғма кесимларга кўндаланг кучлар таъсири оғма кесимларга эгувчи моментлар таъсири оғма кесимларнинг моментлар бўйича ҳисоби арматураларни анкерлаш эгилувчи элементларнинг эгувчи момент ва кўндаланг кучлари катта қийматга эга бўлган қисмларидаги оғма кесимлар мустаҳкамликка текширилади. бунда элементларнинг бузилишида қуйидаги икки ҳол учраши мумкин: 1) элемент фақат кўндаланг куч таъсирида бузилади; 2) элемент ҳам кўндаланг куч, ҳам эгувчи момент таъсирида бузилади. биринчи ҳолда кўндаланг кучнинг катта қиймати таъсирида оғма кесимда силжиш рўй беради. оғма кесимнинг кўндаланг кучга ҳисоблаш тарҳи бузилиш чоғида элементнинг бир қисми иккинчи қисмига нисбатан силжийди. бундай бузилиш злементларнинг ўзаро оғишига қаршилик кўрсатадиган, бетонга мустаҳкам бириккан (анкерланган) ишчи арматура мавжуд бўлган ҳолдагина рўй бериши мумкин. сиқувчи ва қирқувчи кучларнинг биргаликдаги таъсири натижасида бетоннинг …

2 / 15

сиқилиш зонаси қабул қила оладиган кўндаланг куч. 1–расм. эгилувчи элементнинг қия кесим бўйича синиш схемалари: a – бош кучланиш йўналишининг тарҳи; б –оғма кесимда кўндаланг кучлар таъсири эгувчи моментнинг қиймати аста ортиб бориши натижасида бош чўзувчи кучланишлар ҳам ортиб бориб, бетоннинг чўзилишдаги қаршилиги rbt, ser га етганда, элементда қия ёриқ пайдо бўлади. бетоннинг чўзилиш зонаси ишдан чиқади, барча чўзувчи кучлар бўйлама ва кўндаланг арматураларга узатилади. бундай ҳолда арматура яхши анкерланмаган бўлса, суғирилиб чиқиши, бетоннинг сиқилиш зонаси кичрайиб, бузилиш рўй бериши мумкин. бунда кучланишлар оқиш чегараси у га ёки вақтинчалик каршилик u га тенглашади. оғма кесимнинг эгувчи момент бўйича мустаҳкамлик шарти қуйидагича ифодаланади: mо  ms+msw+ms,inc, (10) бу ерда mо – таянч реакция ва ташқи кучлардан о нуқтага нисбатан олинган момент; ms – бўйлама арматурадаги зўриқишдан олинган момент; ms = rsasz; msw – оғма кесимда жойлашган хомутлардаги зўриқишлардан олинган момент; msw = rswаswzsw; ms,inc – оғма стерженлардаги зўриқишлардан олинган момент; эгувчи …

3 / 15

бўйича мустаҳкамлигини таъминлайдиган конструктив тадбирлар қуйидагилардан ташкил топади. аввало, хомутлар ва букмалар орасидаги масофалар, хомутларнинг диаметрлари, шунингдек букмаларнинг жойланиши юқорида келтирилган талаблар даражасида бўлиши лозим. қолаверса чўзилган бўйлама арматуранинг бетонга мустаҳкам бирикиши (анкерланиши) ҳам катта рол ўйнайди, чунки бунда арматура имкониятларидан тўла фойдаланилади. эгилувчи элемент эркин таянса, бирикишни пухталаш мақсадида бўйлама арматуранинг учи элементдан ташқарига камида 5d масофага чиқариб қўйилади. агар (70) шарт қаноатлантирилмаса, яъни ҳисобга кўра кўндаланг арматура талаб этилса, у ҳолда арматуранинг чиққан қисми узунлиги ls10d олинади. пайванд тўрларда силлиқ сиртли бўйлама арматураларнинг учига is масофада камида битта, агар ҳисоб бўйича кўндаланг арматура талаб этилса, камида иккита анкерловчи (бириктирувчи) кўндаланг арматура пайвандланиши лозим. энг четки анкерловчи стержендан бўйлама стерженнинг учигача бўлган масофа d  10 мм бўлса, 15 мм дан, d>10 мм бўлса, 1,5d дан кам бўлмаслиги керак. анкерловчи стерженнинг диаметри энг йўғон бўйлама арматура диаметрининг ярмидан кичик бўлмаслиги зарур. агар анкер (бириктиргич)лар бўлмаса, арматуранинг учидаги нормал кучланиш …

4 / 15

temirbeton elementlarining o'g'ma kesim bo'yicha mustahkamlash - Page 4

5 / 15

temirbeton elementlarining o'g'ma kesim bo'yicha mustahkamlash - Page 5
