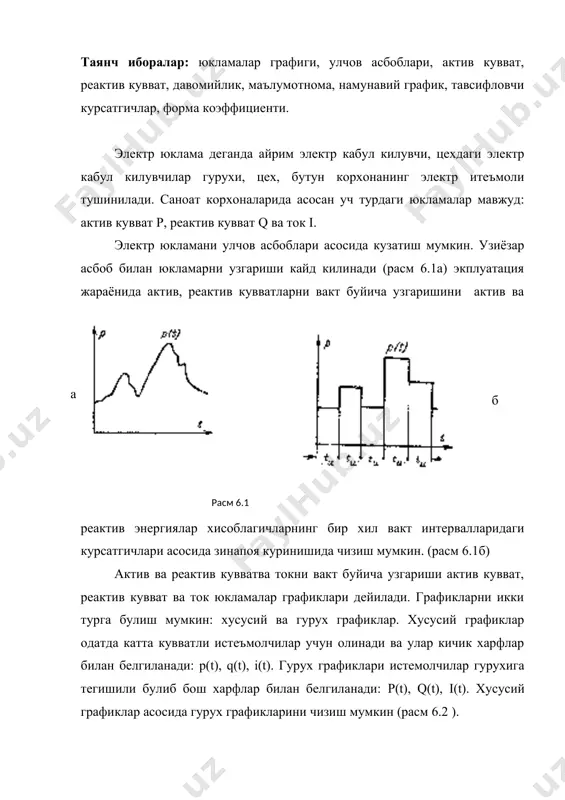

1479798143_66030.doc электр юкламаларнинг графиклари режа: 1. саноат корхоналарини электр юкламалари. 2. хусусий ва гурух графиклари, намунавий кунлик ва йиллик графиклар. 3. ишлатилиш, графикни тулдириш, максимум, юкланиш, форма, талаб коэффициентлари. таянч иборалар: юкламалар графиги, улчов асбоблари, актив кувват, реактив кувват, давомийлик, маълумотнома, намунавий график, тавсифловчи курсатгичлар, форма коэффициенти. электр юклама деганда айрим электр кабул килувчи, цехдаги электр кабул килувчилар гурухи, цех, бутун корхонанинг электр итеъмоли тушинилади. саноат корхоналарида асосан уч турдаги юкламалар мавжуд: актив кувват р, реактив кувват q ва ток i. электр юкламани улчов асбоблари асосида кузатиш мумкин. узиёзар асбоб билан юкламарни узгариши кайд килинади (расм 6.1а) экплуатация жараёнида актив, реактив кувватларни вакт буйича узгаришини актив ва реактив энергиялар хисоблагичларнинг бир хил вакт интервалларидаги курсатгичлари асосида зинапоя куринишида чизиш мумкин. (расм 6.1б) актив ва реактив кувватва токни вакт буйича узгариши актив кувват, реактив кувват ва ток юкламалар графиклари дейилади. графикларни икки турга булиш мумкин: хусусий ва гурух графиклар. хусусий графиклар …

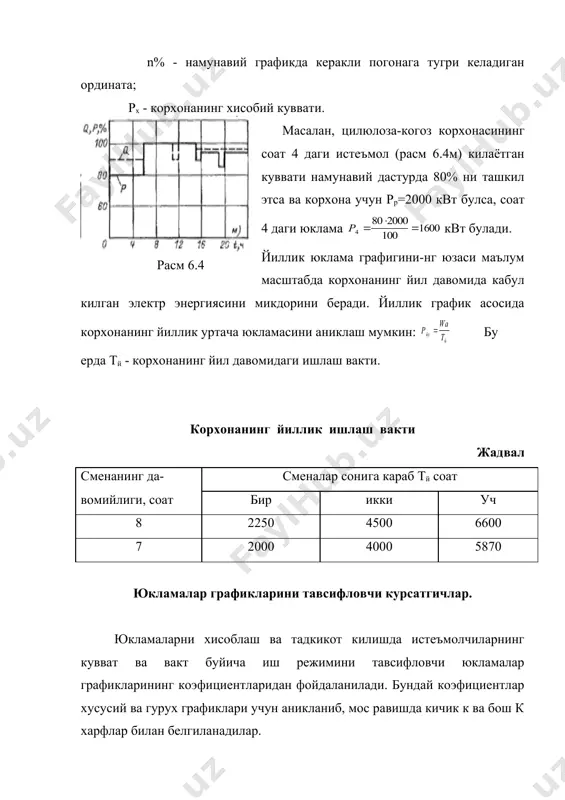

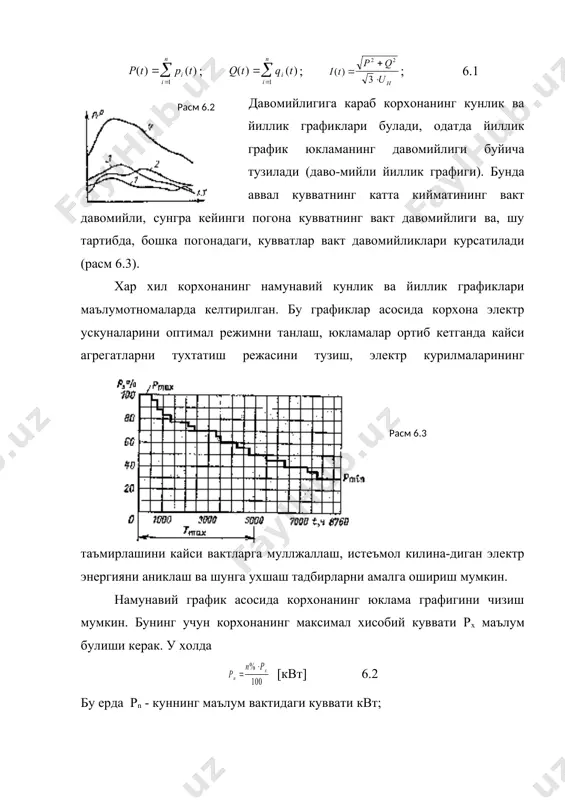

имни танлаш, юкламалар ортиб кетганда кайси агрегатларни тухтатиш режасини тузиш, электр курилмаларининг таъмирлашини кайси вактларга муллжаллаш, истеъмол килина-диган электр энергияни аниклаш ва шунга ухшаш тадбирларни амалга ошириш мумкин. намунавий график асосида корхонанинг юклама графигини чизиш мумкин. бунинг учун корхонанинг максимал хисобий куввати рх маълум булиши керак. у холда [квт] 6.2 бу ерда рn - куннинг маълум вактидаги куввати квт; n% - намунавий графикда керакли погонага тугри келадиган ордината; рх - корхонанинг хисобий куввати. масалан, цилюлоза-когоз корхонасининг соат 4 даги истеъмол (расм 6.4м) килаётган куввати намунавий дастурда 80% ни ташкил этса ва корхона учун рр=2000 квт булса, соат 4 даги юклама квт булади. йиллик юклама графигини-нг юзаси маълум масштабда корхонанинг йил давомида кабул килган электр энергиясини микдорини беради. йиллик график асосида корхонанинг йиллик уртача юкламасини аниклаш мумкин: бу ерда тй - корхонанинг йил давомидаги ишлаш вакти. корхонанинг йиллик ишлаш вакти жадвал сменанинг да- сменалар сонига караб тй соат вомийлиги, соат бир …

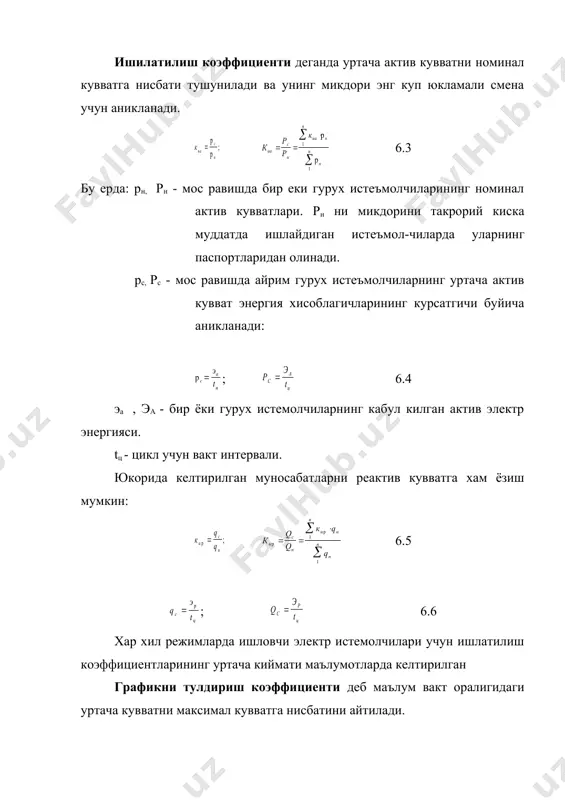

килган актив электр энергияси. tц - цикл учун вакт интервали. юкорида келтирилган муносабатларни реактив кувватга хам ёзиш мумкин: 6.5 ; 6.6 хар хил режимларда ишловчи электр истемолчилари учун ишлатилиш коэффициентларининг уртача киймати маълумотларда келтирилган графикни тулдириш коэффициенти деб маълум вакт оралигидаги уртача кувватни максимал кувватга нисбатини айтилади. 6.7 одатда ру ва рм ларнинг микдорлари катта юкламали смена даврининг вакти учун олинади. актив кувватни мак-симуми деганда маълум вакт оралигида уртача кувватнинг максимуми ту-шунилади. смена давоми-даги 30 минутли уртача кувватларининг кийматла-ридан энг максимуми олиннади. расм 6-5 да 6 соат давомида хар 30 минутга тугри келадиган уртача кийматларнинг гра-фик келтирилган. курилган вакт интервалида 30 ми-нутли юкламанинг макси-мум киймати 210 минутдан 240 минутгача ораликда содир булар экан. юкламанинг ушбу кийматини куп холларда хисобий кувват сифатида хам кабул килинади. графикни тулдириш коэффициенти гурух истемолчилари учун топилади. бу коэффициентини аниклашнинг реактив кувват учун ифодаси куйидагича булади: кунлик графикнинг тулдириш коэффициентларининг кийматларини турли корхоналар учун маълумотномалардан олиш …

. бу курсатгич айрим истемолчи ёки гурух истемолчилари учун маълум вакт оралигига топилади: ; 6.10 ; 6.11 форма коэффициенти юклама графигининг вакт буйича нотекислигини курсатади. унинг энг кичик киймати, вакт буйича узгармайдиган юкламада, бирга тенг булади. уртача квадрат юклама куйидаги ифода оркали аникланади: 6.12 6.13 бу ерда - юклама графигининг т вакт оралигидаги тенг интервалли булаклар сони. форма коэффициенти кф а нинг микдори ишлаб чикариш жараёни маромида булган корхоналарда 1.05 дан 1.15 оралигида булади. юкланиш коэффициенти деб маълум вакт давомида истемолчининг хакикий уртача кувватини унинг номинал кувватига нисбатини айтилади. 6.14 истемолчининг уртача хакикий юкламаси рур.у деганда, унинг факат уланган вактга тугри келадиган уртача юклама тушунилади. расм 6.6 курсатилган графикда уланиш вакти t у=t1+t2 +.........+t10, булиб, 6.15 юкланиш коэффициенти истемолчининг уланган вактдаги ишлатилиш (фойдаланиш) даражасини курсатади. талаб коэффициенти истемолчилар гурухига тегишли булиб, у хисобий юкламани истемолчиларнинг номинал кийматига нисбати оркали аникланади. 6.16 илатилиш ва максимум коэффициентларининг ифодаларини хисобга олсак 6.17 шунингдек …

энергоатомиздат, 1985 6. справочник по электроснабжению и электрообрудованию. т.1 и 2. м.: энергоатомиздат, 1986, 1987 7. насритдинов ш.г. кон электротехникаси, iii кисм, тошкент-1995. б расм 6.1 а расм 6.2 расм 6.3 расм 6.4 � embed word.picture.8 �� расм 6.5 расм 6.6 _1017579111.unknown _1018335781.unknown _1018337012.unknown _1018337765.unknown _1018338180.unknown _1018338534.unknown _1027425468.doc _1018338351.unknown _1018338008.unknown _1018337556.unknown _1018337642.unknown _1018337361.unknown _1018336380.unknown _1018336573.unknown _1018336904.unknown _1018336503.unknown _1018336089.unknown _1018336200.unknown _1018335879.unknown _1018335313.unknown _1018335338.unknown _1018335649.unknown _1018335337.unknown _1018335050.unknown _1018335312.unknown _1018334965.unknown _1017485152.unknown _1017489141.unknown _1017579015.unknown _1017486148.unknown _1017219660.unknown _1017219788.unknown _1017219563.unknown
