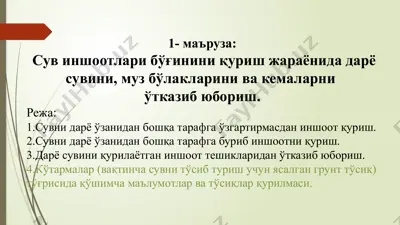

презентация powerpoint 1- маъруза: сув иншоотлари бўғинини қуриш жараёнида дарё сувини, муз бўлакларини ва кемаларни ўтказиб юбориш. режа: 1.сувни дарё ўзанидан бошқа тарафга ўзгартирмасдан иншоот қуриш. 2.сувни дарё ўзанидан бошқа тарафга буриб иншоотни қуриш. 3.дарё сувини қурилаётган иншоот тешикларидан ўтказиб юбориш. 4.кўтармалар (вақтинча сувни тўсиб туриш учун ясалган грунт тўсиқ) тўғрисида қўшимча маълумотлар ва тўсиқлар қурилмаси. қурилиш суви сарфи тўғрисида умумий тушунча ва унинг ишлаб чиқаришдаги аҳамияти. гидротехника қурилиши ўзига хос хусусиятга эга бўлиб унда асосан гидроузеллар, сув йўллари, каналлар ва бошқа шунга ўхшаш объектларни қуриш амалга оширилади. қурилиш амалиётидан бизга маълумки хар қандай иншоотни қуришда, янги технология ва материаллар қўллаш орқали, унинг таннархини камайтиришга ҳаракат қилинади. гидротехника иншоотлари қурилиш амалиётида қурилиш суви сарфи деган тушунчаси мавжуд. қурилиш суви сарфи деб иншоотни қурилиш жараёнида дарёдан ўтадиган сув сарфи айтилади. гидротехника иншоотларини қуриш жараёнида қурилиш сувини ўтказиш масаласи мухим масала ҳисобланади. амалиётдан маълумки, қурилиш сувини ўтказиш билан боғлиқ ишларни амалга ошириш …

2 / 26

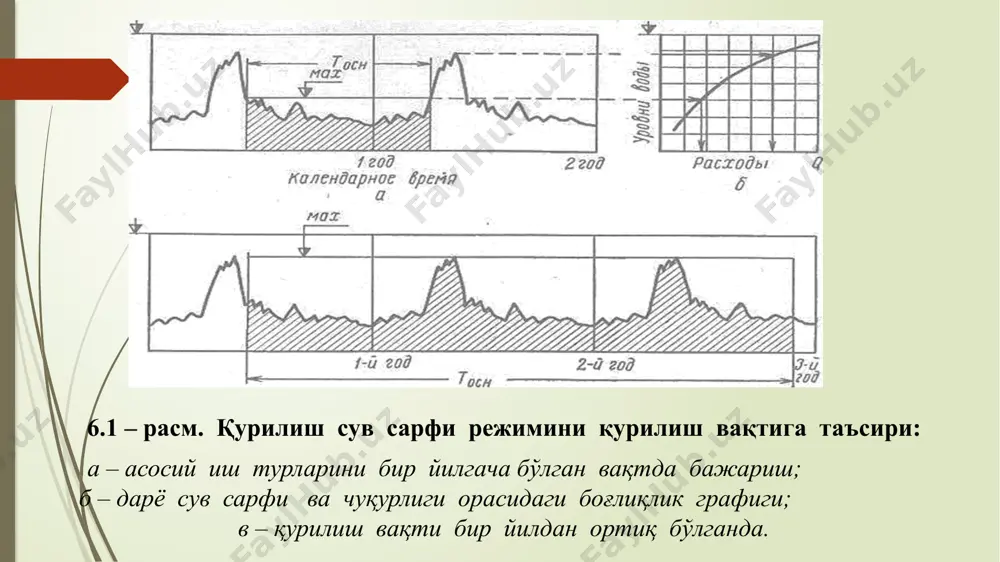

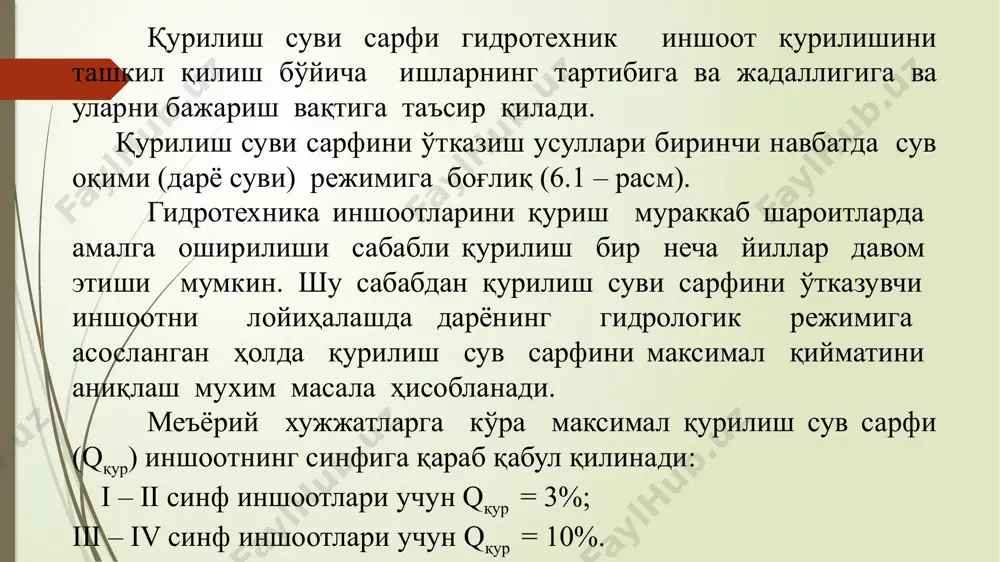

ви сарфини ўтказиш усуллари биринчи навбатда сув оқими (дарё суви) режимига боғлиқ (6.1 – расм). гидротехника иншоотларини қуриш мураккаб шароитларда амалга оширилиши сабабли қурилиш бир неча йиллар давом этиши мумкин. шу сабабдан қурилиш суви сарфини ўтказувчи иншоотни лойиҳалашда дарёнинг гидрологик режимига асосланган ҳолда қурилиш сув сарфини максимал қийматини аниқлаш мухим масала ҳисобланади. меъёрий хужжатларга кўра максимал қурилиш сув сарфи (qқур) иншоотнинг синфига қараб қабул қилинади: i – ii синф иншоотлари учун qқур = 3%; iii – iv синф иншоотлари учун qқур = 10%. 6.1 – расм. қурилиш сув сарфи режимини қурилиш вақтига таъсири: а – асосий иш турларини бир йилгача бўлган вақтда бажариш; б – дарё сув сарфи ва чуқурлиги орасидаги боғлиқлик графиги; в – қурилиш вақти бир йилдан ортиқ бўлганда. қурилиш сув сарфини ўтказиш учун иншоот ўлчамлари ва режимини шундай танлаш керакки у дарё сувини энг кам бўладиган вақтига тўғри келиши ва ўзандаги сув сарфини ўткиза олиши лозим. қурилиш …

3 / 26

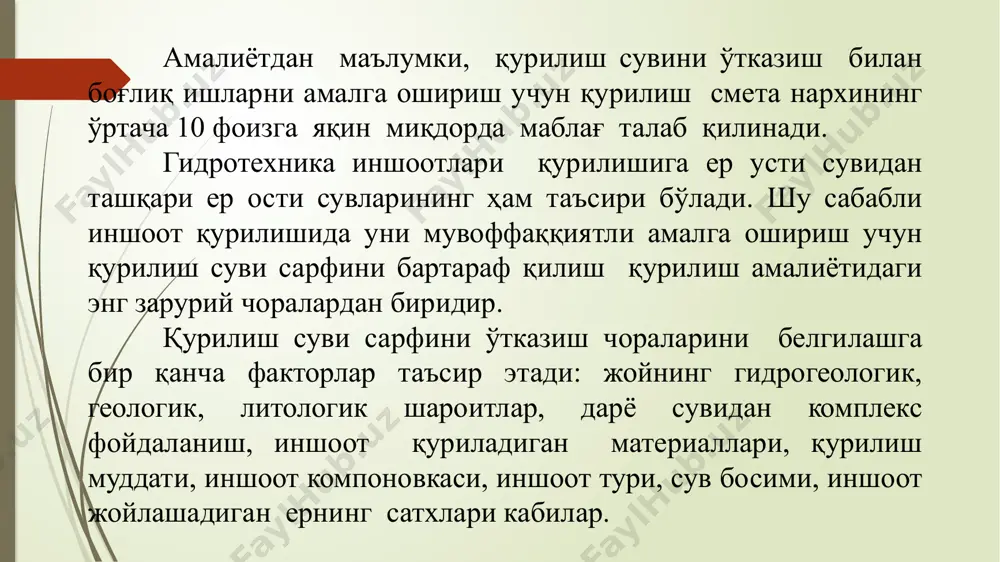

қилиниши лозим. дарёдаги сув сарфини ўзгариши қурилиш жараёнига салбий таъсир этиб қурилиш вақтини чўзилишига ёки қуриш технологиясини мураккаблашишига сабабчи бўлади. қурилиш жойини геологик ҳолатини ўрганишимиз натижасида грунтнинг чўкиши ёки чўкмаслиги, ҳажм кенгайиши, фильтрация хусусиятлари ва бошқа кўрсаткичлари тўғрисида маълумотларга эга бўламиз. шунингдек, қурилиш жойи грунтининг тузилиши иншоотни қуришда керакли технологияларни танлаш учун асос бўлади. иншоотларнинг мустаҳкамлиги маълум даражада ўзак қатлам, аниқроғи иншоот фундаменти ўтирадиган қатламга боғлиқ. шу сабабдан ҳам қурилиш ишларини бажаришда геологик шароитни ўрганилади. иншоотлар остидан бўладиган фильтрация сувини бартараф қилиш учун қўлланиладиган усул ва қурилмаларни ҳам жойнинг геологик шароитини билган ҳолда аниқланади ва унинг қурилишини амалга оширилади. жойнинг топографияси қурилиш суви сарфини ўтказиш усулини танлашга таъсир этувчи фактор ҳисобланади. унинг асосида дарёнинг қолдиқ ўзанлари, қирғоқ қияликларини тиклаш каби қурилишга таъсир этувчи кўрсаткичлари аниқланади. дарё ўзанини ўзгартирмасдан иншоот қуриш. паст босимли иншоотлар бўғинида қурилиш сувини ўтказиш асосан икки схема бўйича олиб борилади: - дарё ўзанининг бир қисмини тўсиб (секция …

4 / 26

кий (3800м³/с, 11 оралиқ (пролет), хар бири 12 м. дан), зея дарёсидаги зейская гидроэлектрстанция, (12 300 м³/с, 10 пролет, ҳар бири 8 м. дан) ва бошқа йирик иншоотлар қурилишида амалга оширилган. 6.2 – расм. дарё ўзанидаги котлованни секцияларга ва навбатларга бўлиш схемалари: а – бир вақтда қуриладиган бир секцияли; б – навбатма – навбат қуриладиган икки секцияли; в – икки навбатда қуриладиган уч секцияли; г – навбатма – навбат қуриладиган уч секцияли; 1 — бетон иншоот котловани; 2 — биринчи навбатнинг сув тусувчи дамбаси; 3 — иккинчи ва учунчи навбатларнинг сув тусувчи дамбаси. 6.3 – расм. асосий иншоот орқали қурилиш сувини ўтказиш схемалари: а – сув ўтказувчи оралиқларнинг куринишлари; б – паст остонали тўғон оралиғидан сув ташлаш; в - тўғоннинг қуриб биткизилмаган оралиғидан сув ўтказиш; г – тўғон танасидаги тешик орқали сув ташлаш; д - гэс биносининг сув остида қолдирилган тирқиши орқали сув ўтказиш; 6.4 – расм. “тож” (гребенки) усули …

5 / 26

, м³/с; φ - тезлик коэффиценти, 0.85 – 0.9; - оқимнинг торайган кесими юзаси, м²; - оқимнинг тораймаган кесими юзаси, м²; g - эркин тушиш тезланиши, 9.81 м/с; табиий ўзандаги тезлик куйидаги ифода ёрдамида хисобланади. бу ерда : - қурилиш сув сарфи ўтадиган створдаги тирик кесим юзаси (дарё ўзани тусилмасдан олдин). сиқилган ўзандаги сувнинг ўртача тезлик (6.3) ифода билан хисобланади: vс = бу ерда: - сиқилган ўзанни тирик кесим юзаси. дарё ўзани маълум миқдорда сиқилиши натижасида сиқилиш створидан юқорида сатҳ кўтарилиши пастки қисмида эса тезлик ошиши кўзатилади. агар (6.3) ифода билан хисобланган тезлик берилган грунт учун йўл қуйиладиган тезликдан катта бўлса, у холда дарё ўзани ювилади. vб = бу ҳолатни ҳисобга олган холда юкори ва қуйи кутармаларнинг баландлиги куйидаги ифода ёрдамида ҳисобланади: = +z+a (6.4) = + a (6.5) бу ерда: - ўзандан қурилиш сарфи ўтгандаги чуқурлик; унинг миқдори qқур = f (h6) графикдан аниқланади; z - сувнинг дамланиш миқдори …
