1 / 23

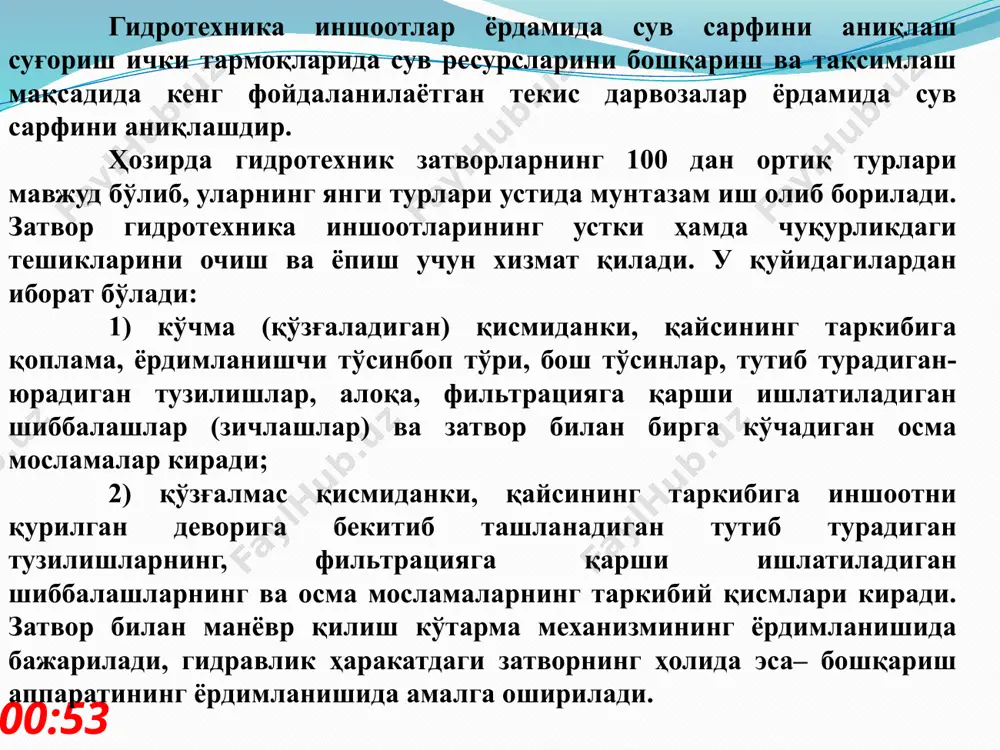

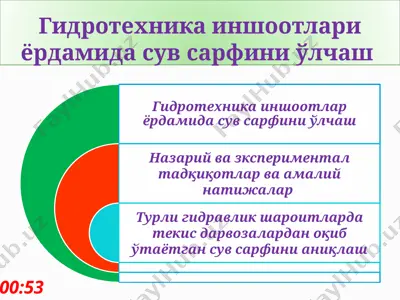

измерение расходов воды на магистральных каналах гидротехника иншоотлари ёрдамида сув сарфини ўлчаш 10:40 гидротехника иншоотлар ёрдамида сув сарфини ўлчаш назарий ва зкспериментал тадқиқотлар ва амалий натижалар турли гидравлик шароитларда текис дарвозалардан оқиб ўтаётган сув сарфини аниқлаш 10:40 гидротехника иншоотлар ёрдамида сув сарфини аниқлаш суғориш ички тармоқларида сув ресурсларини бошқариш ва тақсимлаш мақсадида кенг фойдаланилаётган текис дарвозалар ёрдамида сув сарфини аниқлашдир. ҳозирда гидротехник затворларнинг 100 дан ортиқ турлари мавжуд бўлиб, уларнинг янги турлари устида мунтазам иш олиб борилади. затвор гидротехника иншоотларининг устки ҳамда чуқурликдаги тешикларини очиш ва ёпиш учун хизмат қилади. у қуйидагилардан иборат бўлади: 1) кўчма (қўзғаладиган) қисмиданки, қайсининг таркибига қоплама, ёрдимланишчи тўсинбоп тўри, бош тўсинлар, тутиб турадиган-юрадиган тузилишлар, алоқа, фильтрацияга қарши ишлатиладиган шиббалашлар (зичлашлар) ва затвор билан бирга кўчадиган осма мосламалар киради; 2) қўзғалмас қисмиданки, қайсининг таркибига иншоотни қурилган деворига бекитиб ташланадиган тутиб турадиган тузилишларнинг, фильтрацияга қарши ишлатиладиган шиббалашларнинг ва осма мосламаларнинг таркибий қисмлари киради. затвор билан манёвр қилиш …

2 / 23

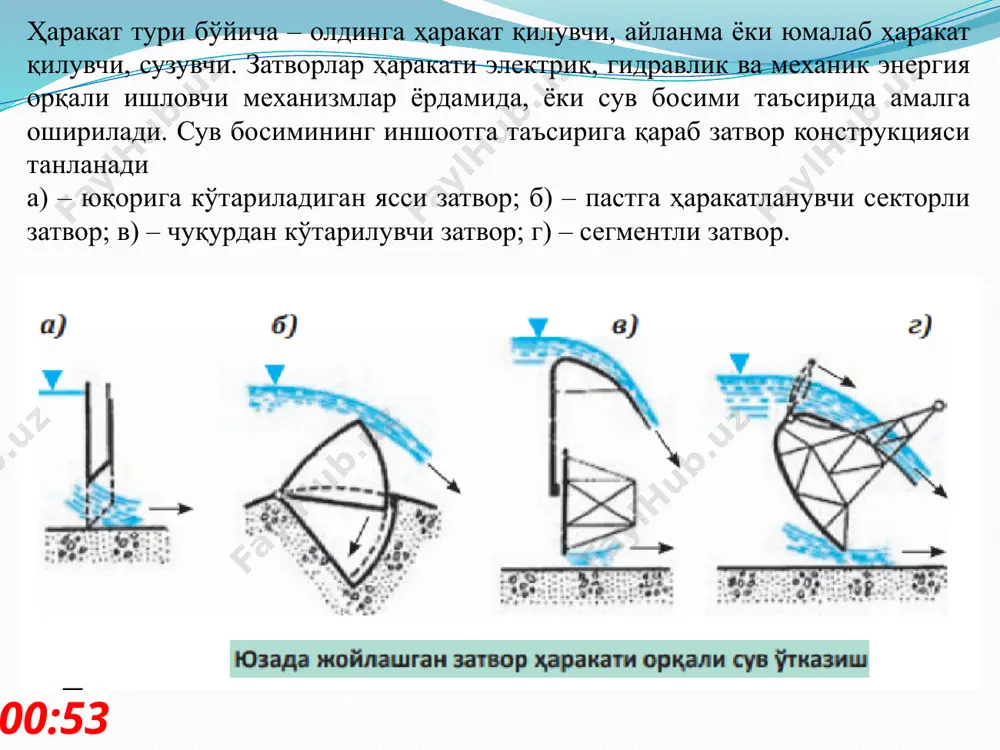

чи, сузувчи. затворлар ҳаракати электрик, гидравлик ва механик энергия орқали ишловчи механизмлар ёрдамида, ёки сув босими таъсирида амалга оширилади. сув босимининг иншоотга таъсирига қараб затвор конструкцияси танланади а) – юқорига кўтариладиган ясси затвор; б) – пастга ҳаракатланувчи секторли затвор; в) – чуқурдан кўтарилувчи затвор; г) – сегментли затвор. 10:40 затворларга эксплуатацион талаблар: а) турғун ва барқарор ишлаб туриши; б) затвор контакт жойларидан сув ўтказмаслиги; в) тез манёвр қила олиш қобилияти; г) затвор ҳаракатида механизмларнинг минимал энергия талаб қилиши; д) монтаж, таъмир ва деталларни алмаштиришда қулайлик таъминланиши. затворга таъсир кўрсатадиган асосий босим ва оғирлик: затворга таъсир этувчи асосий куч – затвор сув йўлини бутунлай ёпиб турганда таъсир этадиган гидростатик босимдир. затвор элементларининг босимга бардош бериши эксплуатация вақтида юзага келиши мумкин бўлган максимал куч таъсири остида ҳисобланади. затворга тўлқин таъсири гидростатик босимнинг 50% ини ташкил қилади. тўлқин узунлиги қисқа бўлганда ва затвор юзасининг ўлчами кичик бўлганда тўлқин таъсири ҳисобга олинмайди. затвор олдидаги …

3 / 23

арни ривожлантиришга бағишланган бўлиб, фақатгина биринчи босқичда дарвоза остидан оқимнинг эркин оқиб чиқиш ҳолати бўйича сарф коэффициентини аниқлашга эришилди. турли шароитларда олиб борилган экспериментал тадқиқотлар ўлчовсиз гидравлик параметрларга боғлиқ равишда сарф коэффициентинг ўзгаришига боғлиқлиги аниқланди. эришилган натижалар асосан суғориш ички тармоқларида сув ресурсларини бошқариш ва тақсимлаш билан биргаликда амалдаги талаблар даражасида сув сарфини аниқлаш мақсадларида фойдаланиш имконияти яратилди. чиполетти сув ўтказгичи бугунги кунда суғориш тармоқларида сув сарфини аниқлаш бўйича бир қанча сув ўлчаш иншоотлари фойдаланиб келинмоқда. шу билан бир қаторда суғориш ички тармоқларда сув тақсимлаш мақсадида кўплаб текис дарвозалардан фойдаланилади. ушбу иншоотларда сув сарфини ўлчаш бўйича кўплаб тадқиқотлар олиб борилган бўлсада стандарт сув ўлчаш мақсадида фойдаланиш йўлга қўйилмаган. дарвозалар остидан суюқликнинг оқиб чиқишида мураккаб гидравлик жараён кузатилиб мавжуд моделлар ёрдамида сув сарфини аниқлаш ўрта ҳисобда 20-30 фоиз миқдорда хатоликка олиб келишини кўплаб тадқиқотчиларнинг изланишларида тасдиқланган. ушбу ҳолат гидромелиоратив тармоқларда сув тақсимлаш иншоотлари пастки бъефларида сув ўлчаш (сув ўтказгичлар, ўзгармас ўзан …

4 / 23

кис дарвозалардан сув сарфини аниқлашда катта хатоликларга олиб келади. ; (1) ушбу масалани ҳал қилиш учун сарф коэффициентини дан келиб чиқиб ўлчов бирлигисиз катталик га нисбатан ўзгаришига боғлиқлиги бўйича тадқиқотлар кўриб чиқамиз. бу ерда: - юқори бьефдаги тўла напор (м); - сарф коэффициенти; а, b - дарвозанинг ўлчамлари. сув сарфи q=f(h) экспериментал тадқиқот натижалари кўмилмаган ҳолати сувнинг текис дарвоза остидан олиб чиқишини ўрганишда асосий параметр, яъни сарф коэффциентини тадқиқ қиламиз. сарф коэффициентини аниқлаш, мураккаб гидравлик жараёнлар боғлиқ бўлиб сарф коэффициенти бир қанча гидравлик катталикларга боғлиқ бўладидемак, (3) ёки (4) бу ерда: =re – рейнольдс сони, - фруд сони. агарда, сув сарфи (1) тенглама бўйича қабул қилсак у ҳолда. юқорида айтиб ўтилганидек, гидротехник иншоотларда бъефларни туташтириш борасида мураккаб гидралик жараёнлар кечиши, бъефларнинг туташтириш ҳолати (эркин оқиб чиқиш, кўмилган ҳолат) ҳам бевосита катта аҳамиятга эга. ушбу ҳолатни инобатга олиб мазкур тажрибалар дастлабки босқичда эркин оқиб чиқиш ҳолатининг шартлари асосида амалга оширилади. тажриба …

5 / 23

и кўмилмаган ва кўмилган ҳолатлар учун алоҳида боғланишлар ишлаб чиқиш лозим бўлади. олиб борилган тажрибалар асосида сарф коэффициенти оқимнинг ҳаракат режими (re), энергетик ҳолати (fr) ва бошқа гидравлик элементлар () ўлчовсиз катталик кўринишида олиниб ўзаро боғланишлари аниқланди. тажриба натижалари (2, 3, 4, 5, 6-расмларда) келтирилган. µ=f(re) 43908.812982769567 35240.98810445673 26352.94515385733 35854.702440818612 45682.072449477819 24043.077295088206 34818.095095703946 45056.29063510141 23718.170845154589 38172.019322181877 45622.206063229358 34954.15983547482 40438.532564154761 45013 .9099823863 18204.442621090206 30865.229736611531 42143.87444045586 29963.604542471294 36151.85197831229 41596.551395774608 0.6048212784313115 0.66469755006237607 0.60650935758207236 0.58605174976000152 0.65532571575764909 0.53812439140357893 0.551039376797265 0.57045717737559098 0.54083536267394605 0.52706567947406269 0.54553989527843161 0.50597404754042341 0.51513084234997275 0.52609743055732572 0.37033420462743649 0.49867914195269758 0.51191034627323839 0.46154392426058904 0.42409536749880306 0.46525812095306945 м=f(re) re µ µ=f(fr) 0.731617557686572 0.88364566611785 0.73570720166923598 0.68691330679351903 0.85890358746654993 0.57915572124694437 0.60728878956223642 0.65084278243865301 0.58500577903731754 0.55559646095891091 0.59522755468080402 0.51201947356887723 0.53071956948038512 0.55355701287804027 0.27429484623407197 0.49736177323735747 0.52410440524317348 0.42604558804372872 0.35971376146788969 0.43293023822556193 0.6048212784313115 0.66469755006237607 0.60650935758207236 0.58605174976000152 0.65532571575764909 0.53812439140357893 0.551039376797265 0.57045717737559098 0.54083536267394605 0.52706567947406269 0.54553989527843161 0.50597404754042341 0.51513084234997275 0.52609743055732572 0.37033420462743649 0.49867914195269758 0.51191034627323839 0.46154392426058904 0.42409536749880306 0.46525812095306945 µ fr re=f(a/h) 2.7027027027027025e-2 5.0675675675675678e-2 0.173
