саниири сув ўлчаш остонаси ва сув ўлчаш насадкалари

PPTX 20 sahifa 932,1 KB Bepul yuklash

20 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 932,1 KB

Fayl turi PPTX

Sahifalar 20

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 20

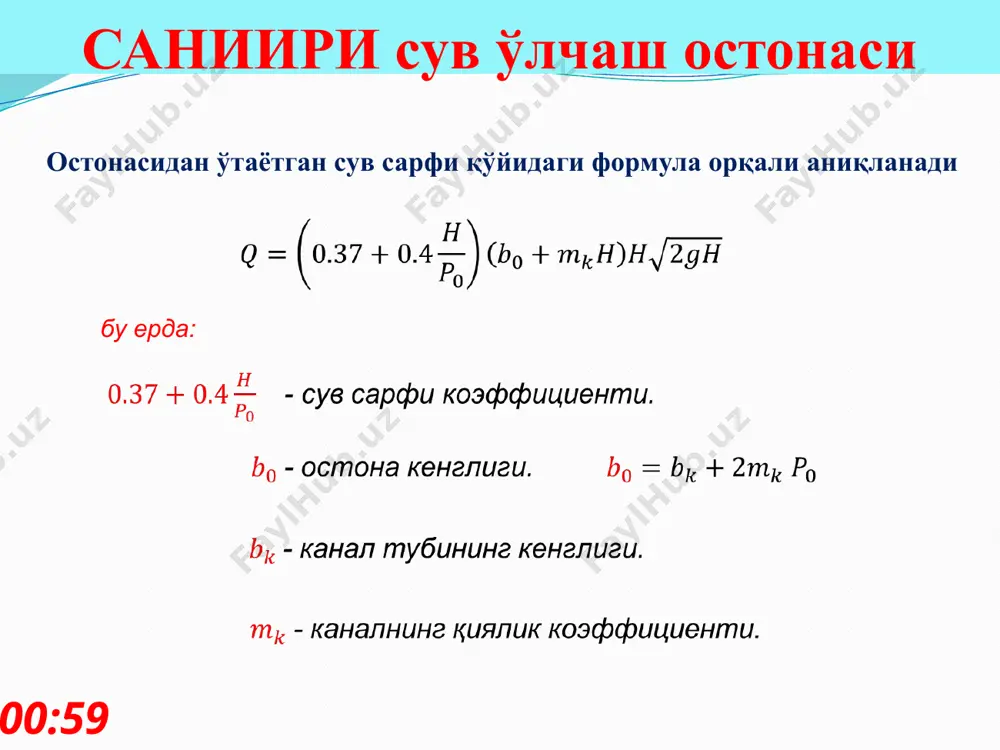

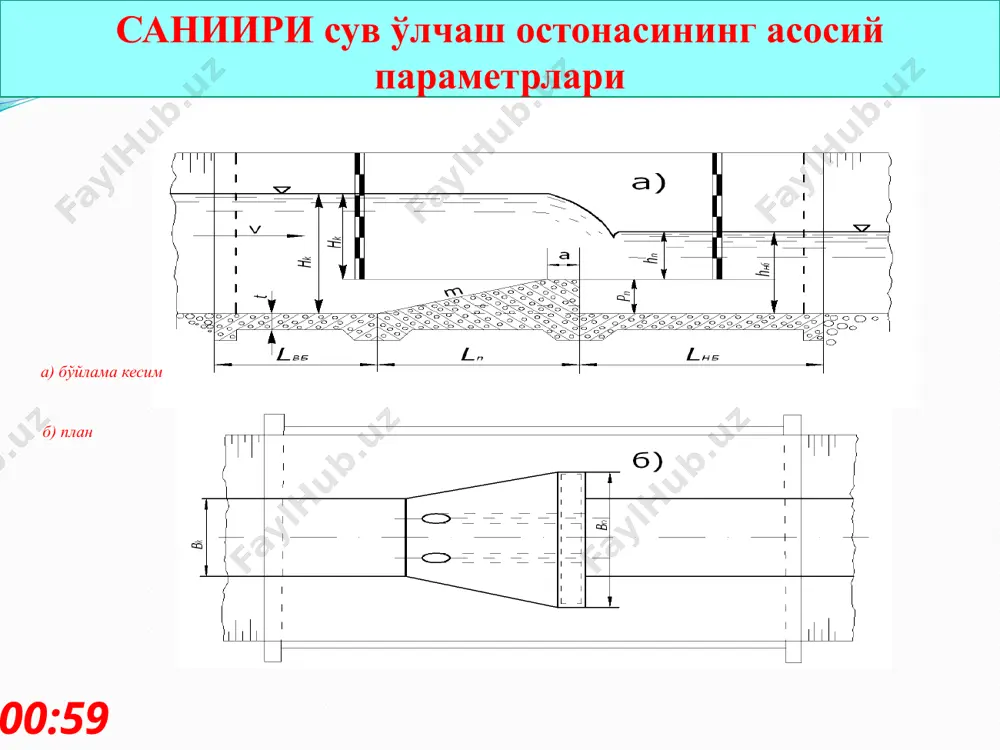

измерение расходов воды на магистральных каналах саниири сув ўлчаш остонаси ва сув ўлчаш насадкалари ёрдамида сув сарфини аниқлаш 12:25 саниири сув ўлчаш остонасида сув сарфини ҳисоблаш саниири нинг қувурсимон сув ўлчагичи насадкалар билан сув сарфини ўлчаш саниири сув ўлчаш остонаси сув сарфи 60 м3/с гача бўлган очиқ каналларда сувни ўлчаш учун мўлжалланган бўлиб, ўзани ўзгарувчан, қуйи бъефда сув олиш режими ўзгарувчан-димланган ҳолатда бўлган ҳамда сувнинг тушиши эркин ва қисман эркин бўлмаган ҳолларда қўлланилади. саниири сув ўлчаш остонаси билан жиҳозланган сув ўлчаш пости қуйидагилардан иборат: каналнинг бетонланган қисмидан, амалий профилли водосливдан, юқори бъефда ўрнатилган сатҳ ўлчовчи рейкадан, остонанинг сув билан кўмилиш даражасини hn ўлчайдиган кузатиш рейкасидан иборат. саниири сув ўлчаш остонаси 12:25 бу ерда: - сув сарфи коэффициенти. - остона кенглиги. - канал тубининг кенглиги. - каналнинг қиялик коэффициенти. остонасидан ўтаётган сув сарфи қўйидаги формула орқали аниқланади саниири сув ўлчаш остонаси 12:25 саниири сув ўлчаш остонасининг асосий параметрлари а) бўйлама кесим …

2 / 20

анинг баландлиги, м қуйи бъефнинг мустаҳкамланган қисмининг узунлиги қўйидагича аниқланади: саниири сув ўлчаш остонасини қуриш ва фойдаланишга қуйиладиган талаблар 5. саниири сув ўлчаш остонасидан фойдаланишда остона кенглиги b0, канал қиялик коэффициенти mк, остона баландлиги р0 ўлчамлари амалдаги ўлчамлари билан текшириб кўриш керак, рейкалар “нол” графиклари остона белгиси билан мослиги текшириб кўрилиши керак. агарда юқоридаги шартлар қониқорли бўлмаса сув сарфини ҳисоблаш учун ҳақиқий ўлчамлар киритилади. 6. b0, mк, b0 ларнинг ўлчамлари тўғри бажарилган ҳолда саниири сув ўлчаш остонасини индивидуал градуировкалаш шарт эмас. фақат ҳисоблашлар ҳамда хатоликларнинг ишончлилигини аниқлаш учун вегетация даврида сув сарфи бир неча марта ўлчанади ва формула орқали текширилади. саниири сув ўлчаш остонасини қуриш ва фойдаланишга қуйиладиган талаблар саниири нинг қувурсимон сув ўлчагичи (бўйлама кесим) 12:25 саниири нинг қувурсимон сув ўлчагичи (икки қувурли вариант, d=0,2 м учун) 12:25 d=300 мм бўлган қувурсимон сув чиқаргич d=200 мм бўлган қувурсимон сув чиқаргич саниири нинг дарғот-сув ўлчагичи 12:25 сув ўлчаш насадкалари сув …

3 / 20

- насадка чиқиш туйнугининг баландлиги ва кенглиги, м в=2а; а=1,92а; в=2,9а; l=3а; z - юқори ва пастки бьефлардаги сув сатҳларининг фарқи, м z, см вн- 10х20 вн- 25х50 z,cm вн- 10х20 вн- 25х50 z, см вн-10х20 вн-25х50 1,0 8,2 51,2 10,5 2б,5 166 20,0 36,7 229 1,5 9,9 б2,2 11,0 27,0 170 20,5 37,2 232 2,0 11,6 72,2 11,5 27,7 174 21,0 37,6 235 2,5 13,0 78,2 12,0 28,5 177 21,5 38,0 238 3,0 14,2 83,7 12,5 29,9 181 22,0 38,5 241 3,5 15,3 90,0 13,0 30,0 185 22,5 39,0 243 4,0 16,5 102,0 13,5 30,5 188 23,0 39,4 246 4,5 17,5 108,0 14,0 31,0 192 23,5 39,8 248 5,0 18,5 115,0 14,5 31,4 195 24,0 40,2 251 5,5 19,3 120,0 15,0 31,8 198 24,5 40,б 253 6,0 20,0 126,0 15,5 32,3 201 25,0 41,0 256 б,5 20,7 130,0 1б,0 32,8 205 25,5 41,4 258 7,0 21,5 135,0 1б,5 33,3 …

4 / 20

осимли режимда) бўлиши керак. агарда ушбу шарт бажарилмаса, унда каналлнинг туби яна уйилиб, насадка пастроққа ўрнатилади. сув ўлчаш насадкаларни қуриш ва уларга қуйиладиган талаблар 4) сув ўлчаш насадкаларининг ишлатиш жараёнида, унинг таги ва ён томонларидан сув оқиб (сизиб) чиқмаслиги керак. юқори бъефда ҳар хил сузиб юрувчи оқизиқлар бўлмаслиги ва юқори қисмини лойқадан тозалаб туриш керак. 5) сув сарфининг ўзгариш оралиғи максимал сув сарфининг qmах минимал сув сарфига qmin нисбати 4 дан катта бўлмаслиги керак, яъни: 6) ўлчаш хатолиги ±4% дан ошмаслиги керак, яъни: 7) сув сатхлари фарқининг минимал миқдори zmin> 2 см дан катта бўлиши керак. 8) сув оқим тезлиги (насадкага яқинлашиш тезлиги) 0,5 м/с дан ошмаслиги керак. to’gri to’rtburchak shaklidagi suv o’tkazgich ostonasining kengligi 1,44 m, balandligi 0,5 m. suv o’tkazgich 15 m li o’zanda joylashgan. suv sathining balandligi 0,33 m. shu sathdagi suv sarfi topilsin. hisoblashlarda yon siqilish mavjudligini inobatga oling. мустақил ишлаш учун топшириқ 12:25 image16.png image17.png …

5 / 20

ўлчамининг хатолиги ± 0.5 % дан, қолган ўлчамлари ± 1 % дан ошмаслиги керак.
