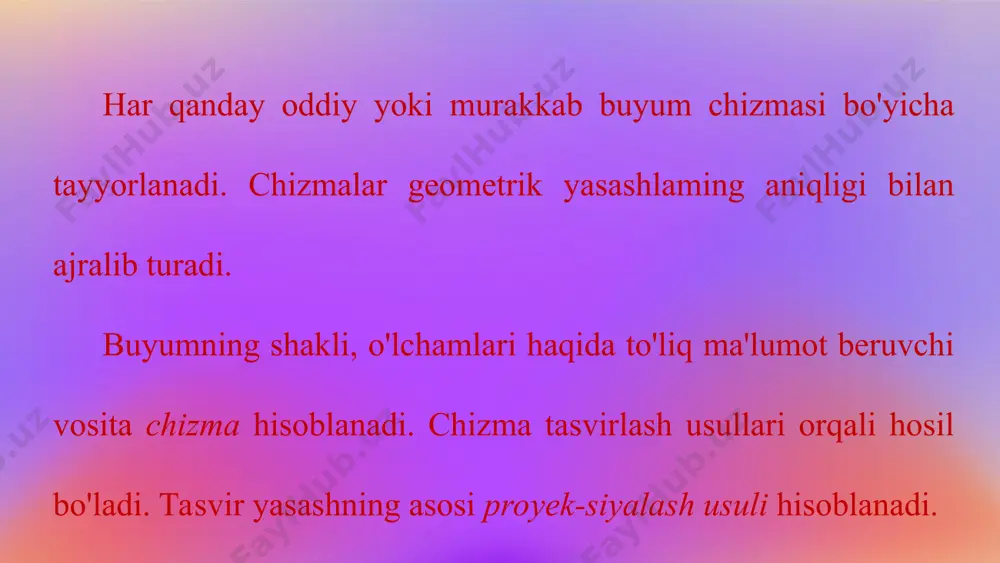

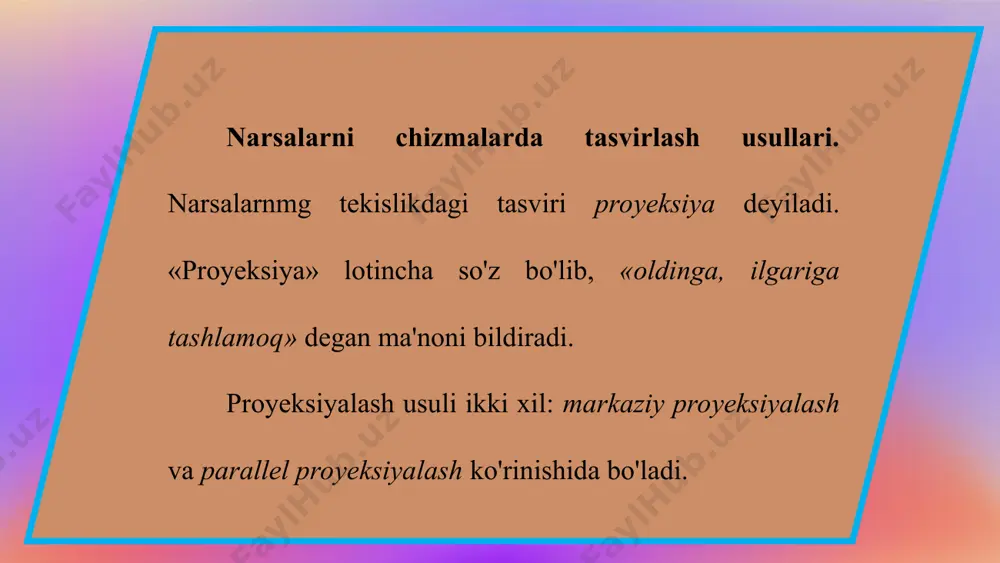

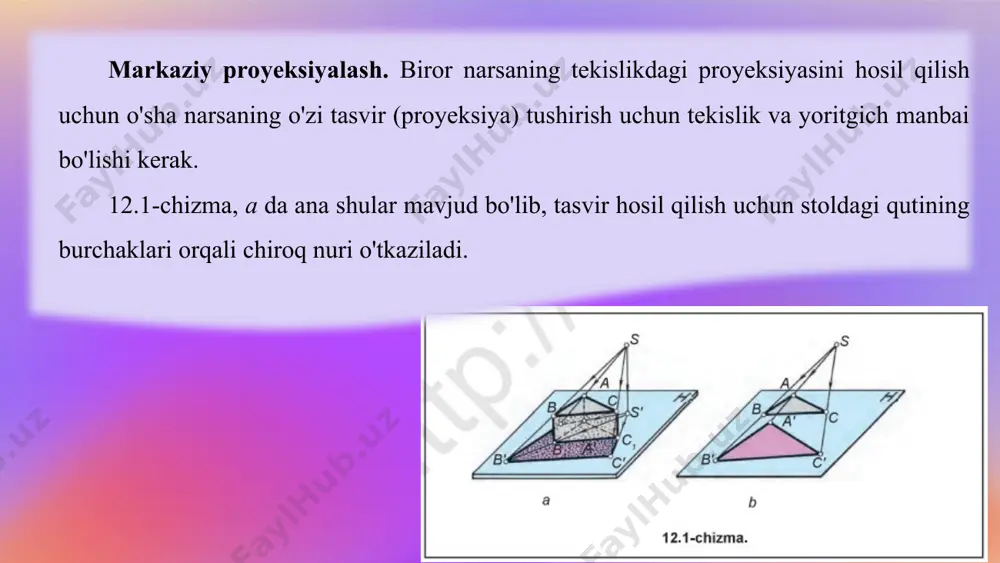

презентация powerpoint har qanday oddiy yoki murakkab buyum chizmasi bo'yicha tayyorlanadi. chizmalar geometrik yasashlaming aniqligi bilan ajralib turadi. buyumning shakli, o'lchamlari haqida to'liq ma'lumot beruvchi vosita chizma hisoblanadi. chizma tasvirlash usullari orqali hosil bo'ladi. tasvir yasashning asosi proyek-siyalash usuli hisoblanadi. narsalarni chizmalarda tasvirlash usullari. narsalarnmg tekislikdagi tasviri proyeksiya deyiladi. «proyeksiya» lotincha so'z bo'lib, «oldinga, ilgariga tashlamoq» degan ma'noni bildiradi. proyeksiyalash usuli ikki xil: markaziy proyeksiyalash va parallel proyeksiyalash ko'rinishida bo'ladi. markaziy proyeksiyalash. biror narsaning tekislikdagi proyeksiyasini hosil qilish uchun o'sha narsaning o'zi tasvir (proyeksiya) tushirish uchun tekislik va yoritgich manbai bo'lishi kerak. 12.1-chizma, a da ana shular mavjud bo'lib, tasvir hosil qilish uchun stoldagi qutining burchaklari orqali chiroq nuri o'tkaziladi. chiroq nurlari stol tekisligi bilan kesishib, qutidan tushayotgan soyaning konturini hosil qiladi. bu yerda: narsa - quti, tekislik - stol sathi, yoritgich manbai - chiroq, qutidan tushayotgan soya - tasvir (proyeksiya) hisoblanadi. endi qutini abc uchburchaklik shakli bilan, stol sathini …

2 / 14

h va oydan kelayotgan yoritish nurlari o'zaro parallel hisoblanadi. parallel proyeksiyalash, o'z navbatida, ikki xil ko'rinishda: qiyshiq burchakli va to'g'ri burchakli bo'ladi. 12.2-chizma. proyeksiyalash nuri s proyeksiyalar tekisligi h ga nisbatan o'tkir burchak ostida berilgan bo'lsa, unga parallel qilib shaklning abc nuqtalaridan yordamchi proyeksiyalovchi nurlar o'tkaziladi. natijada bu nurlar h bilan kesishib, abc ning proyeksiyasi a'b'c qiyshiq burchakli proyeksiyasini hosil qiladi (12.2-chizma, a). agar proyeksiyalash nuri s proyeksiyalar tekisligi h ga nisbatan perpendikular, ya'ni to'g'ri burchakda berilgan bo'lsa, to'g'ri burchakli proyeksiyalash hosil bo'ladi (12.2-chizma, b). bu yerda abc - narsa, s - proyeksiyalash yo'nalishi, h - proyeksiyalar tekisligi, a'b'c- narsaning h dagi proyeksiyasi, aa', bb', cc - proyeksiyalash nurlari deyiladi. to'g'ri burchakli parallel proyeksiyalashni ortogonal (yunoncha orto -to'g'ri, gonal - burchak, ya'ni to'g'ri burchakli) proyeksiyalash ham deyiladi. endi markaziy va parallel (qiyshiq va to'g'ri burchakli) proyeksiyalarni o'zaro taqqoslab ko'ramiz. markaziy proyeksiyada narsaning proyeksiyasi o'zidan katta. demak, bu proyeksiyada detaining chizmasi …

3 / 14

chakli parallel proyeksiyalash o'rniga qisqacha proyeksiyalash deyiladi. shunda to'g'ri burchakli parallel proyeksiyalash tushuniladi. qanday proyeksiyalash turlari mavjud? markaziy proyeksiya va parallel proyeksiya deb nimaga aytiladi? proyeksiyaning o'zi nima?
