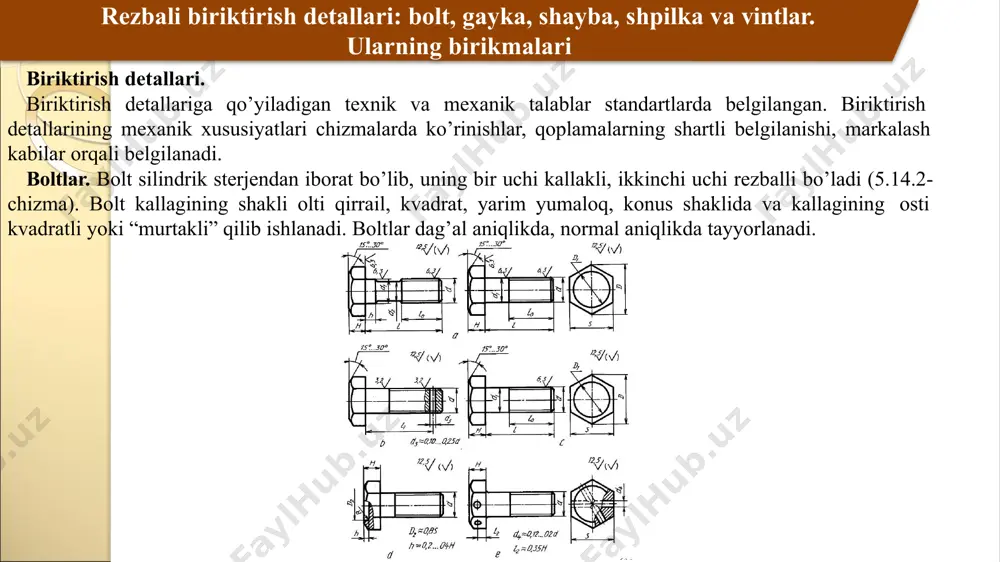

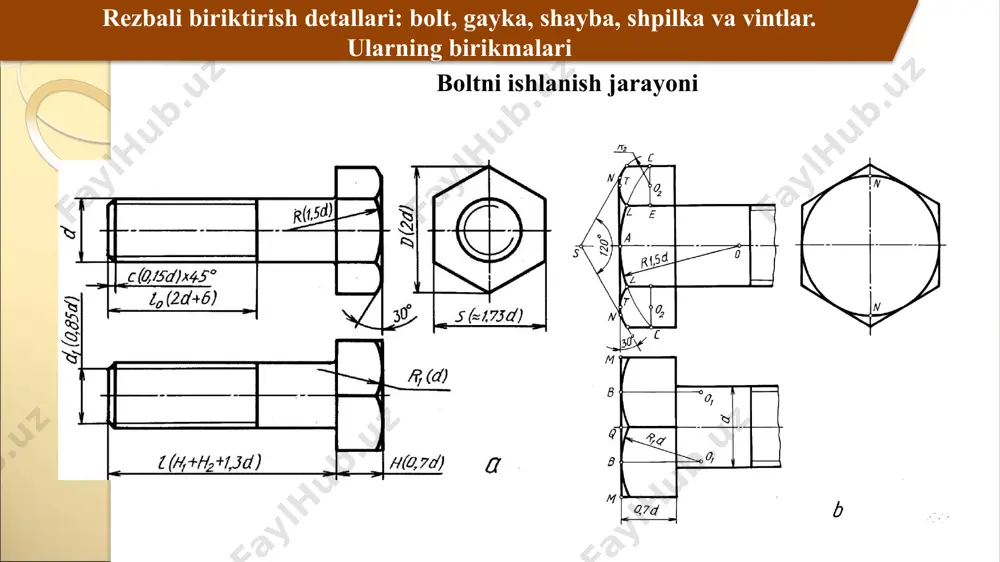

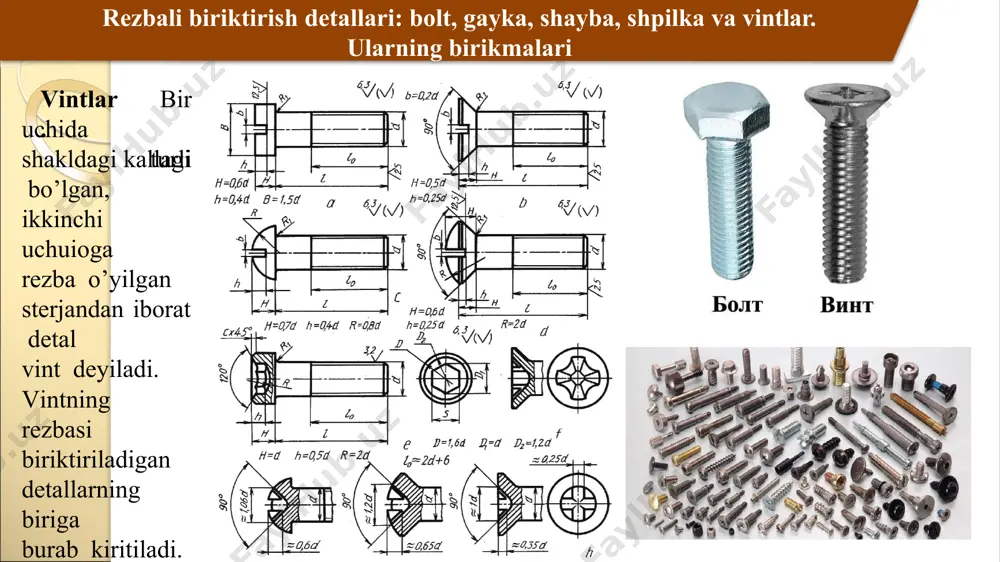

презентация powerpoint mavzu: shurup va ularning birikmalari rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari biriktirish detallari. biriktirish detallariga qo’yiladigan texnik va mexanik talablar standartlarda belgilangan. biriktirish detallarining mexanik xususiyatlari chizmalarda ko’rinishlar, qoplamalarning shartli belgilanishi, markalash kabilar orqali belgilanadi. boltlar. bolt silindrik sterjendan iborat bo’lib, uning bir uchi kallakli, ikkinchi uchi rezballi bo’ladi (5.14.2- chizma). bolt kallagining shakli olti qirrail, kvadrat, yarim yumaloq, konus shaklida va kallagining osti kvadratli yoki “murtakli” qilib ishlanadi. boltlar dag’al aniqlikda, normal aniqlikda tayyorlanadi. rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari boltni ishlanish jarayoni rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari boltni ishlanish jarayoni rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari vintlar. uchida bir turli shakldagi kallagi bo’lgan, ikkinchi uchuioga rezba o’yilgan sterjandan iborat detal vint deyiladi. vintning rezbasi biriktiriladigan detallarning biriga burab kiritiladi. rezbali biriktirish detallari: bolt, gayka, shayba, …

2 / 20

: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari shpilkalar. shpilka silindrik sterjan bo’lib, uning ikkala uchiga rezba o’yilgan bo’ladi. uning kalta rezbali uchi biriktiriluvchi detalning biriga burab kiritiladi, ikkinchi uchiga gayka buraladi. shpilka kiritiladigan uyasi. rezbali shpilka teshik burab shpilka uyasi deyiladi. uya avval parma bilan diametrini rezba diametrining ichki diametriga, ya’ni d1 =0,85d gat teng qilib o’yiladi. uyaning tubidagi konussimon churcha uchudagi konus izi bo’lib, u 120° ga teng. keyin bu uyaga metchik yordamida rezba o’yiladi. rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari gaykalar. bolt yoki shpilkaga burab kiritiladigan rezbali teshikli detal gayka deyiladi. gayka olti qirrali, kvadrat shaklida va barashkali (qo’lda buraladigan quloqli gayka) ko’rinishida tayyorlanadi. olti qirrali gaykalar eng ko’p tarqalgan bo’lib, konstruksiyasi oddiy, o’yiqli va o’zining bo’yicha tojsimon, normal, past (ensiz), baland (qalin) va juda baland, bir va ikki faskali, faskasiz qilib tayyorlanadi. rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va …

3 / 20

yoki o’yiqli gaykalarning o’yig’iga va bolt yoki shpilka teshiklari orqali o’tkazilib, uchlari uzuni bir tomonga qayirib qo’yiladi (a). shtiftlar. ikkita detalning bir-biriga nisbatan aniq joylashishi va qo’zg’almasligini ta’minlash maqsadida shtiftlardan foydalaniladi. shtiftlar silindrik, konussimon va fasonli bo’lib, diametri 0,6 mm dan 50 mm gacha tayyorlanadi rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari boltli birikma. bolt, gayka, shayba va biriktirilishi lozim bo’lgan detallardan tuzilgan birikmaga boltli birikma deyiladi. ajraluvchi va ajralmas birikmalar shpilkali birikma. shpilka, gayka, shayba va biriktiriluvchi detal yig’indisi shpilkali birikmani hosil qiladi. rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari vintli birikmalar. vint biriktiriluvchi detallardan birining rezbali teshigiga burab kiritish yo’li bilan boshqa detalni mustaxkamlaydi. bunday birikma vintli birkma deyiladi. rezbali biriktirish detallari: bolt, gayka, shayba, shpilka va vintlar. ularning birikmalari quvur (truba) rezbali birikmalar po’lat quvurlarni bir-biriga ulashda turli …

4 / 20

pg image22.jpg image23.png image24.png image25.png image26.png image27.jpg image28.jpg image29.png image4.png image6.png image7.png image30.jpg image31.jpg image32.jpg image33.png image34.jpg image35.jpg image36.jpg image37.jpg image38.png image39.jpg image8.png image40.png image41.jpg image42.png image43.jpg image44.png image45.jpg image46.jpg image47.jpg image48.jpg image49.jpg image50.jpg image51.jpg image52.png
