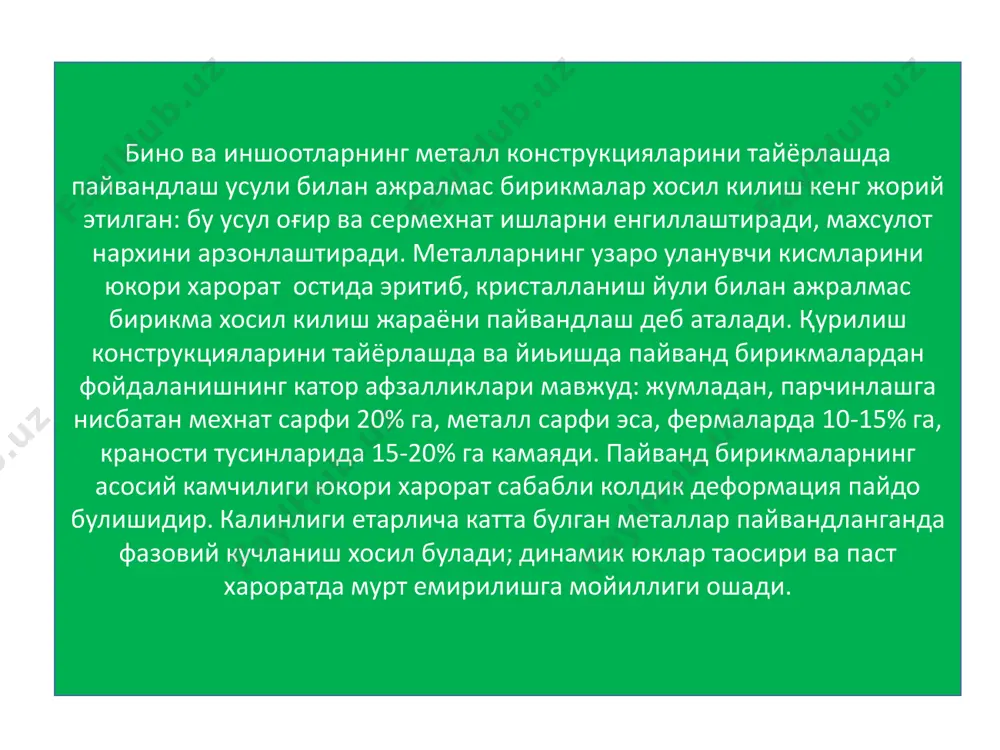

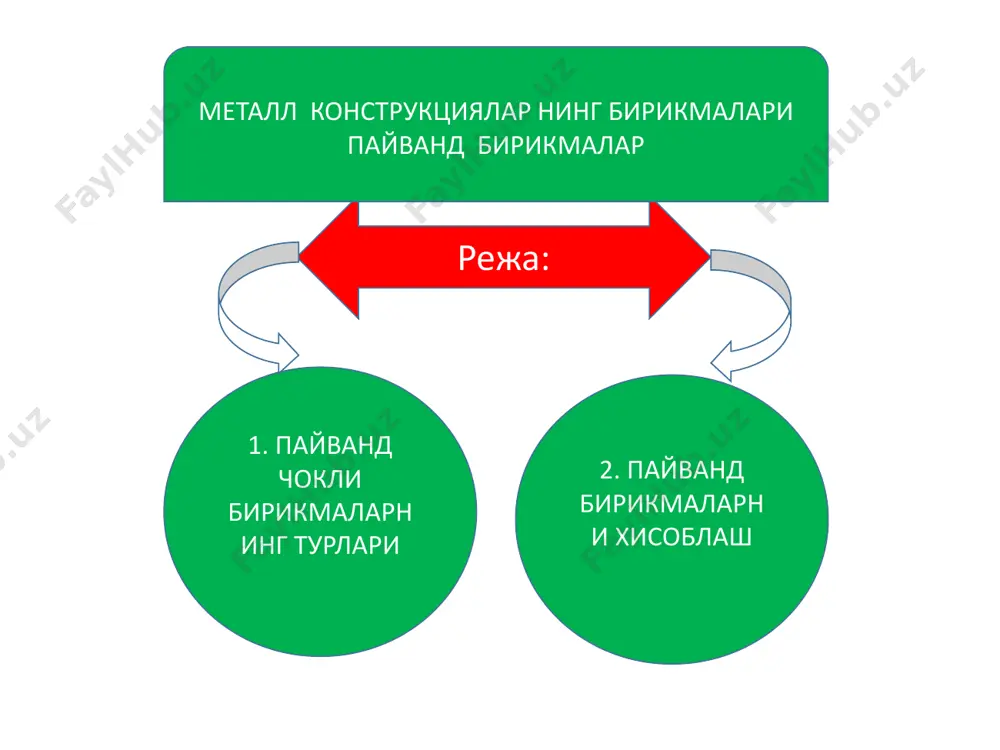

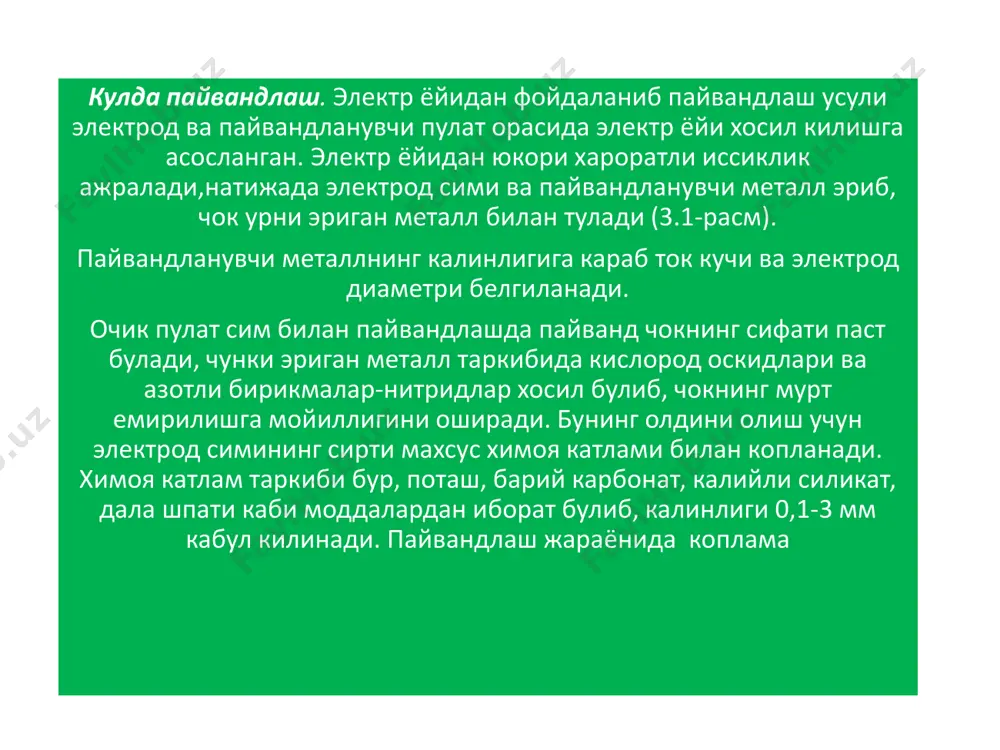

слайд 1 металл конструкцияларнинг бирикмалари пайванд бирикмалар режа: металл конструкциялар нинг бирикмалари пайванд бирикмалар 1. пайванд чокли бирикмаларн инг турлари 2. пайванд бирикмаларн и хисоблаш бино ва иншоотларнинг металл конструкцияларини тайёрлашда пайвандлаш усули билан ажралмас бирикмалар хосил килиш кенг жорий этилган: бу усул оғир ва сермехнат ишларни енгиллаштиради, махсулот нархини арзонлаштиради. металларнинг узаро уланувчи кисмларини юкори харорат остида эритиб, кристалланиш йули билан ажралмас бирикма хосил килиш жараёни пайвандлаш деб аталади. қурилиш конструкцияларини тайёрлашда ва йиьишда пайванд бирикмалардан фойдаланишнинг катор афзалликлари мавжуд: жумладан, парчинлашга нисбатан мехнат сарфи 20% га, металл сарфи эса, фермаларда 10-15% га, краности тусинларида 15-20% га камаяди. пайванд бирикмаларнинг асосий камчилиги юкори харорат сабабли колдик деформация пайдо булишидир. калинлиги етарлича катта булган металлар пайвандланганда фазовий кучланиш хосил булади; динамик юклар таoсири ва паст хароратда мурт емирилишга мойиллиги ошади. кулда пайвандлаш. электр ёйидан фойдаланиб пайвандлаш усули электрод ва пайвандланувчи пулат орасида электр ёйи хосил килишга асосланган. электр ёйидан юкори …

2 / 13

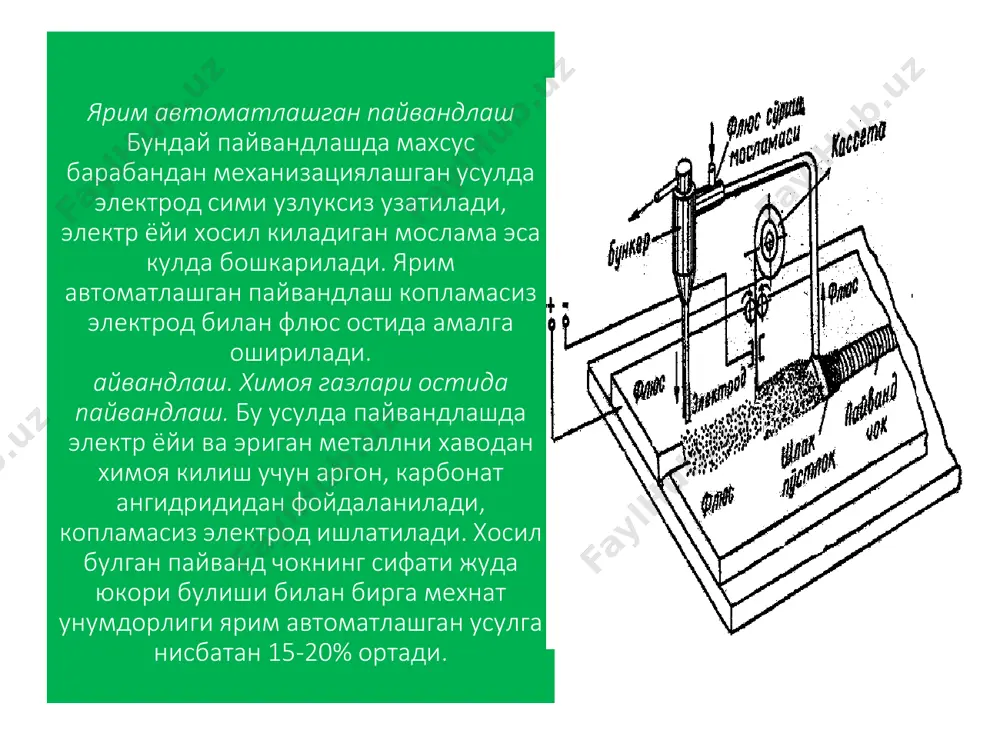

н усулда электрод сими узлуксиз узатилади, электр ёйи хосил киладиган мослама эса кулда бошкарилади. ярим автоматлашган пайвандлаш копламасиз электрод билан флюс остида амалга оширилади. айвандлаш. химоя газлари остида пайвандлаш. бу усулда пайвандлашда электр ёйи ва эриган металлни хаводан химоя килиш учун аргон, карбонат ангидридидан фойдаланилади, копламасиз электрод ишлатилади. хосил булган пайванд чокнинг сифати жуда юкори булиши билан бирга мехнат унумдорлиги ярим автоматлашган усулга нисбатан 15-20% ортади. газ алангаси билан пайвандлаш. қурилиш конструкцияларини пайвандлаш, кесиш ва таoмирлаш ишларида газ алангасидан фойдаланиш хам кенг жорий этилган. бу усулда юпка металлар пайвандланиб, иссиклик манбааси сифатида яхши алангаланувчи газлардан, асосан ацетилен, водород, табиий газлар, бензин ва керосин буьидан фойдаланилади. ацетилен алангасида харорат 31000с гача етади ва амалда шу газ купрок ишлатилади. пайвандлаш жараёнида ацетилендан ташкари, ёндирувчи восита сифатида кислороддан фойдаланилади. бирикмаларнинг пайванд чоклари тузилиши, вазифаси, холати, давомийлиги ва ташки шаклига кура бир-биридан фаркланади. пайвандланувчи ашёларнинг уланиш холатига караб чоклар учма-уч ва бурчакли чокларга булинади. …

3 / 13

а, чокда эриган металлнинг таркибига, бирикманинг шаклига, бирикмага таoсир этувчи кучларнинг холатига, кучланишларнинг таксимланишига хамда пайвандловчининг малакасига боьлик булади. пайванд бирикмалар кенг микёсда ишлатилиши сабабли қурилиш конструкцияларини тайёрлаш ва йиьишда сифат курсаткичига жиддий эoтибор бериш керак. пайванд чокни сифатли килиб бажариш учун унинг ижро этиш технологиясини пухта ишлаб чикиш зарур. кайд этиб утилганидек, пайванд чокларнинг энг асосий камчилиги бирикмада хосил буладиган колдик зурикиш булиб, бу ходисанинг асосий сабаби пайванд чокда металл хароратининг нотекис таркалиши ва эриган металлнинг нотекис совишидир. пайванд чокнинг мустахкамлик курсаткичига салбий таoсир курсатувчи колдик зурикишни камайтириш учун чокларнинг сонини ва хажмини иложи борича камайтириш керак. пайванд бирикманинг мустахкамлиги етарли булиши ва чок ишончли ишлаши учун бир-бирига бирикувчи элементларнинг улчамлари, асосан калинлиги мухим омил хисобланади. учма-уч пайвандлашда пайванд чокнинг калинлиги пайвандланувчи элементлардан юпкасининг калинлигидан ортмаслиги керак. бурчакли чокларнинг калинлиги хисоблаш билан белгиланади, аммо чок калинлиги 4 мм дан кам булмаслиги керак (пайвандланувчи элемент калинлиги 4 мм дан кам …

4 / 13

к. кучланишлар чок буйлаб нотекис таркалиши ва четки кисмларида каттарок кучланишлар хосил булиши кузатилади. қурилиш чизмаларида курсатилган ижро чокларининг узунлиги хисобий узунликдан 10 мм узунрок олинади, чунки пайванд чокнинг четки кисмларида пайвандлаш тулик булмаслиги мумкин. бурчакли чокларни хисоблаш.бурчакли чоклар ёнбош ва рупара чок куринишда булиши мумкин. узаро пайвандланувчи пулатлар кирраси буйлаб пайвандланса бурчакли чок хосил булади. ёнбош чоклар таoсир этувчи кучга параллел йуналишда хосил килинади ва кесимнинг эни буйлаб кучланишлар нотекис таксимланади. чокнинг узунлиги буйлаб кучланишлар хар хил булиб, чокнинг чекка кисмида энг катта кийматларга эришади (3.5-расм), шунинг учун ёнбош чокли бирикмаларнинг бузилиши асосий металл ёки чок металининг чекка кесимида содир булиши купрок кузатилади (сд кесим). рупара чоклар асосан буйлама зурикишга, киркилиш ва эгилишга ишлайди. фойдаланган адабиётлар рўйхати 1. “пўлат қурилмалари” сайдуллаев қ.а ғаниева к 2. “қмқ” (2.01-96) 2.01-07-96 юклар ва таьсирлар 3. “қмқ” (2.03-05-97) пўлат қурилмаларини лойихалаш меьёрлари 4. www.google.uz
