2-mavzu: traktorlarni boshqarish va nazorat-organlarini o‘rganish talabalarga traktorning boshqarish va nazorat organlarining asosiy vazifasi va tuzilishini o‘rgatish. ttz-80.10 (11) traktori toshkent traktor zavodida ishlab chiqarilgan, 1,4 sinfdagi tortish kuchiga ega. dvigatel quvvati (80 o.k.) ega. unda 6 ta oldinga va 3 ta orqaga yurish tezligi mavjud. 1- rasm. ttz-80.11 traktorining boshqarish organlari. 1- ilashish muftasi pedali polning chap tomonida joylashgan. pedal bosilganda ilashish muftasi ajraladi; 2- uzatmlarni almashtirish chap tomon richagi. richag sharnirli birikmada birikmada uch xil holatga keltiriladi. bu richag birinchi bo‘lib ishga tushiriladi; 2.1- uzatmlarni almashtirish o‘ng tomon richagi. richag sharnirli birikmada birikmada uch xil holatga keltiriladi; 3- tormoz pedali polning o‘ng yarmida joylashgan bo‘ladi. pedal bosilganda traktorning o‘ng tormoz mexanizmi ishga tushadi va tormozlanish signali yonadi; 4- tormoz pedalini birlashtirish pedali. 5- suv radiatori to‘siqlarini boshqarish chambaragi; 6- dvigatelni avariyada to‘xtatish dastagi; 7- rul ustunchasi; 8- rul ustunchasining fiksatsiya dastasi ishchi va yoyiq holatlari; 9- asboblar qutisi; …

2 / 7

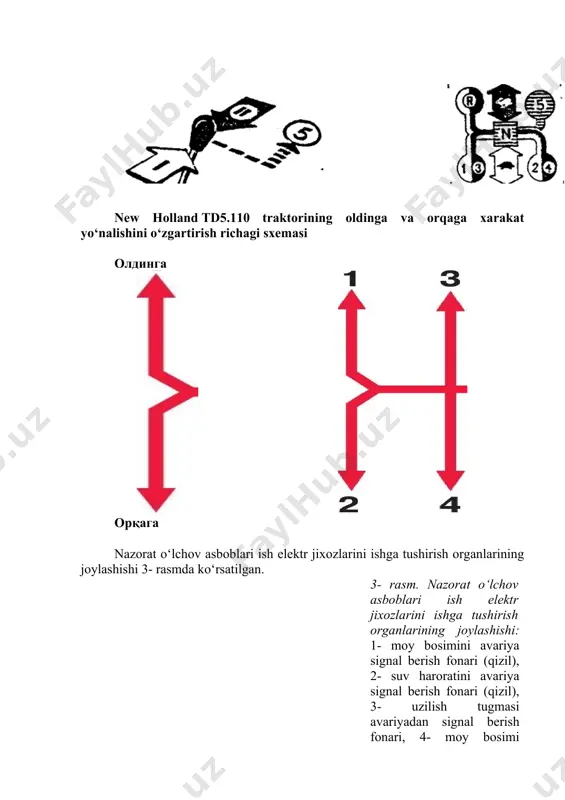

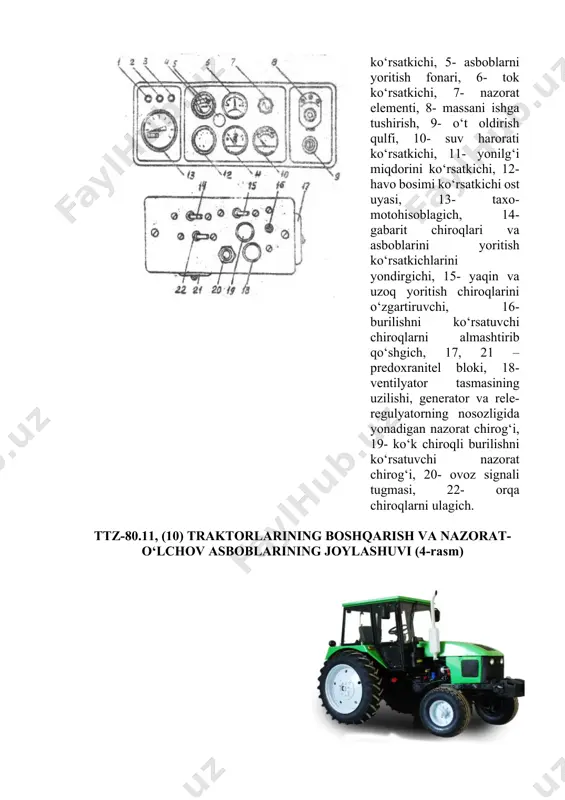

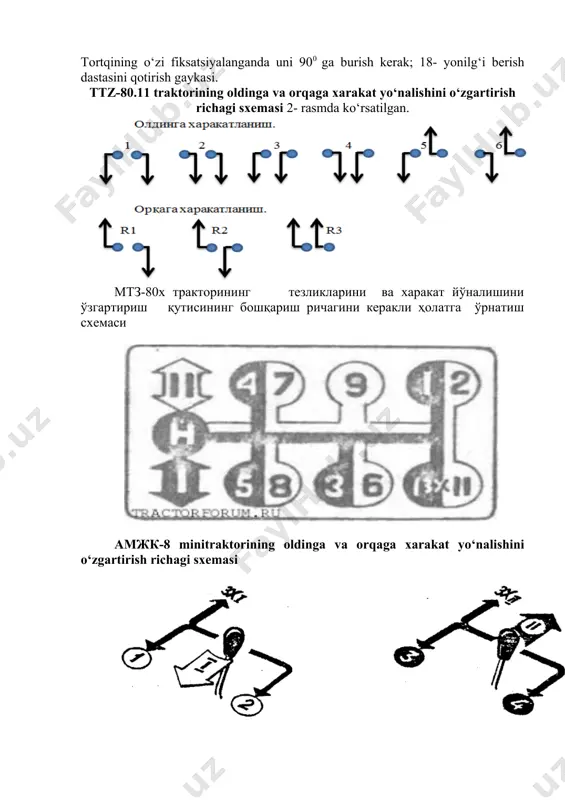

a tizimni fiksatsiyalash mexanizmini boshqarish tortqisi. tortqi yuqoriga harakatlanganda osma tizim yuqori holatda fiksatsiyalanadi. tortqining o‘zi fiksatsiyalanganda uni 900 ga burish kerak; 18- yonilg‘i berish dastasini qotirish gaykasi. ttz-80.11 traktorining oldinga va orqaga xarakat yo‘nalishini o‘zgartirish richagi sxemasi 2- rasmda ko‘rsatilgan. мтз-80х тракторининг тезликларини ва харакат йўналишини ўзгартириш қутисининг бошқариш ричагини керакли ҳолатга ўрнатиш схемаси амжк-8 minitraktorining oldinga va orqaga xarakat yo‘nalishini o‘zgartirish richagi sxemasi new holland td5.110 traktorining oldinga va orqaga xarakat yo‘nalishini o‘zgartirish richagi sxemasi олдинга орқага nazorat o‘lchov asboblari ish elektr jixozlarini ishga tushirish organlarining joylashishi 3- rasmda ko‘rsatilgan. 3- rasm. nazorat o‘lchov asboblari ish elektr jixozlarini ishga tushirish organlarining joylashishi: 1- moy bosimini avariya signal berish fonari (qizil), 2- suv haroratini avariya signal berish fonari (qizil), 3- uzilish tugmasi avariyadan signal berish fonari, 4- moy bosimi ko‘rsatkichi, 5- asboblarni yoritish fonari, 6- tok ko‘rsatkichi, 7- nazorat elementi, 8- massani ishga tushirish, 9- o‘t oldirish qulfi, 10- …

3 / 7

ylashuvi (5-rasm) 1-uq dipazonini o‘zgartirish richagi; 2-qov richagi; 3-blokirovka richagi; 4harakatni sekinlashtirish richagi; 5-ilashish mufta pedali; 6-vaqtni nazorat qilish tugmasi; 7-revers uzatma richagi; 8-avariya xolati knopkasi; 9-chiroqlar tugmasi; 10-kombinirlangan o‘chirgich tugmasi; 11-yondirish tugmasi; 12-tormoz pedali; 13-yoqilg‘i pedali; 14-qo‘l tormozi; 15-asosiy uzatma richagi; 16-djoytik rijagi; 17-yoqilg‘i dastagi; 18-gidrotizm dastagi; 19-qov bilan g‘ildirakni muvofiqlashtirish dastagi. 3-mavzu: traktorni boshqarishni o‘rganish 1. dvigatelni yurgizishga tayyorlash va yurgizish. 1. traktoni o‘rnidan qo‘zg‘atish, i-ii-iii-tezliklarda yurish, burish va qaytarib haydash. ketingi tezlikda “ilon izi” qilib haydash. 1. traktorni tezlatib haydash,burish va qaytarishni o‘rganish. 1. traktorni “zig-zag” shaklida, ya’ni “ilon izi” qilib yurgizishda boshqarishin o‘rganish. 1. traktorlarni tirkama qishloq xo‘jalik mashinalariga olib kelish, ulash va ajratishni mashq qilish. 1. traktorning gidravlik tizimini ishga tushirish, quvvat olish valini ishga tushirishni mashq qilish. 1. o‘quv ustalariga sinov topshirish. 6-rasm. traktoni o‘rnidan qo‘zg‘atish, i-ii-iii-tezliklarda yurish, burish va qaytarib haydash. 7-rasm. traktorni “zig-zag” shaklida, ya’ni “ilon izi” qilib yurgizishni boshqarishin o‘rganish. image5.png …

4 / 7

2-mavzu: traktorlarni boshqarish va nazorat organlarini o‘rganish - Page 4

5 / 7

2-mavzu: traktorlarni boshqarish va nazorat organlarini o‘rganish - Page 5
