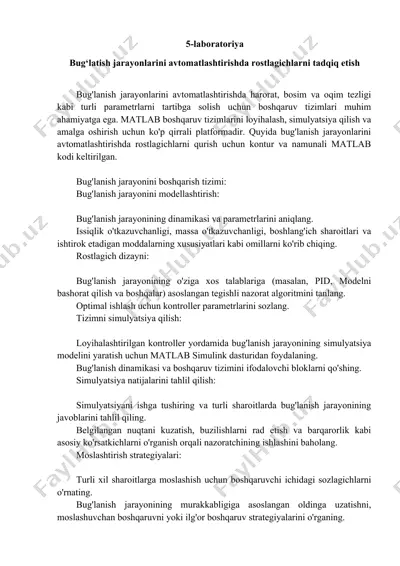

5-laboratoriya bug‘latish jarayonlarini avtomatlashtirishda rostlagichlarni tadqiq etish bug'lanish jarayonlarini avtomatlashtirishda harorat, bosim va oqim tezligi kabi turli parametrlarni tartibga solish uchun boshqaruv tizimlari muhim ahamiyatga ega. matlab boshqaruv tizimlarini loyihalash, simulyatsiya qilish va amalga oshirish uchun ko'p qirrali platformadir. quyida bug'lanish jarayonlarini avtomatlashtirishda rostlagichlarni qurish uchun kontur va namunali matlab kodi keltirilgan. bug'lanish jarayonini boshqarish tizimi: bug'lanish jarayonini modellashtirish: bug'lanish jarayonining dinamikasi va parametrlarini aniqlang. issiqlik o'tkazuvchanligi, massa o'tkazuvchanligi, boshlang'ich sharoitlari va ishtirok etadigan moddalarning xususiyatlari kabi omillarni ko'rib chiqing. rostlagich dizayni: bug'lanish jarayonining o'ziga xos talablariga (masalan, pid, modelni bashorat qilish va boshqalar) asoslangan tegishli nazorat algoritmini tanlang. optimal ishlash uchun kontroller parametrlarini sozlang. tizimni simulyatsiya qilish: loyihalashtirilgan kontroller yordamida bug'lanish jarayonining simulyatsiya modelini yaratish uchun matlab simulink dasturidan foydalaning. bug'lanish dinamikasi va boshqaruv tizimini ifodalovchi bloklarni qo'shing. simulyatsiya natijalarini tahlil qilish: simulyatsiyani ishga tushiring va turli sharoitlarda bug'lanish jarayonining javoblarini tahlil qiling. belgilangan nuqtani kuzatish, buzilishlarni rad etish …

2 / 3

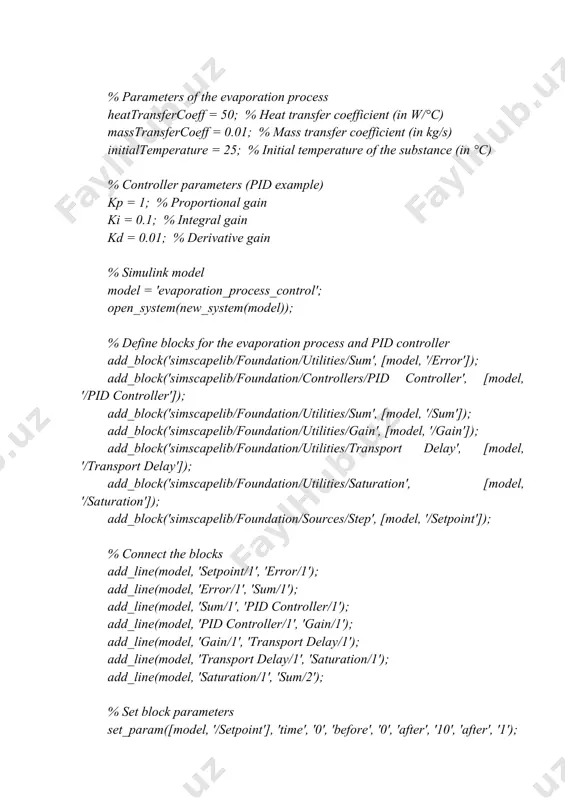

ature = 25; % initial temperature of the substance (in °c) % controller parameters (pid example) kp = 1; % proportional gain ki = 0.1; % integral gain kd = 0.01; % derivative gain % simulink model model = 'evaporation_process_control'; open_system(new_system(model)); % define blocks for the evaporation process and pid controller add_block('simscapelib/foundation/utilities/sum', [model, '/error']); add_block('simscapelib/foundation/controllers/pid controller', [model, '/pid controller']); add_block('simscapelib/foundation/utilities/sum', [model, '/sum']); add_block('simscapelib/foundation/utilities/gain', [model, '/gain']); add_block('simscapelib/foundation/utilities/transport delay', [model, '/transport delay']); add_block('simscapelib/foundation/utilities/saturation', [model, '/saturation']); add_block('simscapelib/foundation/sources/step', [model, '/setpoint']); % connect the blocks add_line(model, 'setpoint/1', 'error/1'); add_line(model, 'error/1', 'sum/1'); add_line(model, 'sum/1', 'pid controller/1'); add_line(model, 'pid controller/1', 'gain/1'); add_line(model, 'gain/1', 'transport delay/1'); add_line(model, 'transport delay/1', 'saturation/1'); add_line(model, 'saturation/1', 'sum/2'); % set block parameters set_param([model, '/setpoint'], 'time', '0', 'before', '0', 'after', '10', 'after', '1'); set_param([model, '/pid controller'], 'p', num2str(kp), 'i', num2str(ki), 'd', num2str(kd)); set_param([model, '/transport delay'], 'delaytime', '2'); set_param([model, '/saturation'], 'upperlimit', '100', 'lowerlimit', '0'); % set simulation parameters simtime = 20; sim(model, [0, simtime]); % …

3 / 3

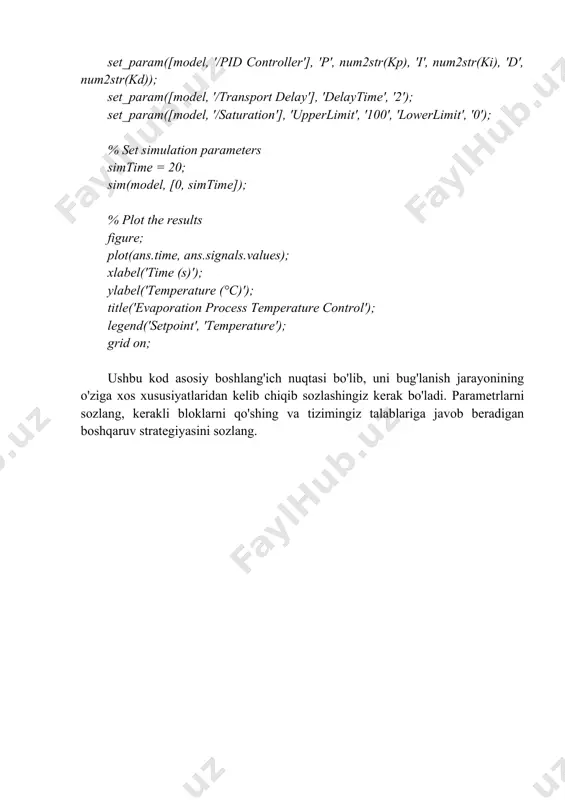

bloklarni qo'shing va tizimingiz talablariga javob beradigan boshqaruv strategiyasini sozlang.
