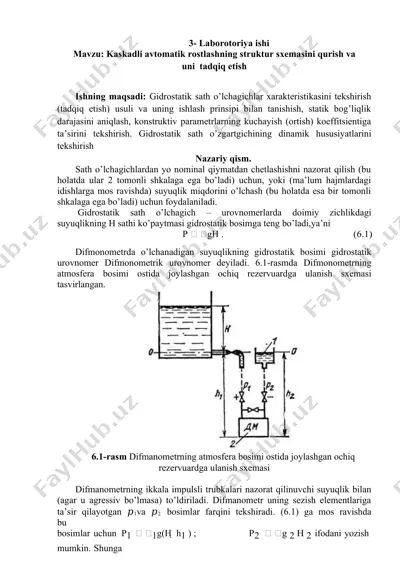

3- laborotoriya ishi mavzu: kaskadli avtomatik rostlashning struktur sxemasini qurish va uni tadqiq etish ishning maqsadi: gidrostatik sath o’lchagichlar xarakteristikasini tekshirish (tadqiq etish) usuli va uning ishlash prinsipi bilan tanishish, statik bog’liqlik darajasini aniqlash, konstruktiv parametrlarning kuchayish (ortish) koeffitsientiga ta’sirini tekshirish. gidrostatik sath o’zgartgichining dinamik hususiyatlarini tekshirish nazariy qism. sath o’lchagichlardan yo nominal qiymatdan chetlashishni nazorat qilish (bu holatda ular 2 tomonli shkalaga ega bo’ladi) uchun, yoki (ma’lum hajmlardagi idishlarga mos ravishda) suyuqlik miqdorini o’lchash (bu holatda esa bir tomonli shkalaga ega bo’ladi) uchun foydalaniladi. gidrostatik sath o’lchagich – urovnomerlarda doimiy zichlikdagi suyuqlikning h sathi ko’paytmasi gidrostatik bosimga teng bo’ladi,ya’ni p  gh . (6.1) difmonometrda o’lchanadigan suyuqlikning gidrostatik bosimi gidrostatik urovnomer difmonometrik urovnomer deyiladi. 6.1-rasmda difmonometrning atmosfera bosimi ostida joylashgan ochiq rezervuardga ulanish sxemasi tasvirlangan. 6.1-rasm difmanometrning atmosfera bosimi ostida joylashgan ochiq rezervuardga ulanish sxemasi difmanometrning ikkala impulsli trubkalari nazorat qilinuvchi suyuqlik bilan (agar u agressiv bo’lmasa) to’ldiriladi. difmanometr …

2 / 4

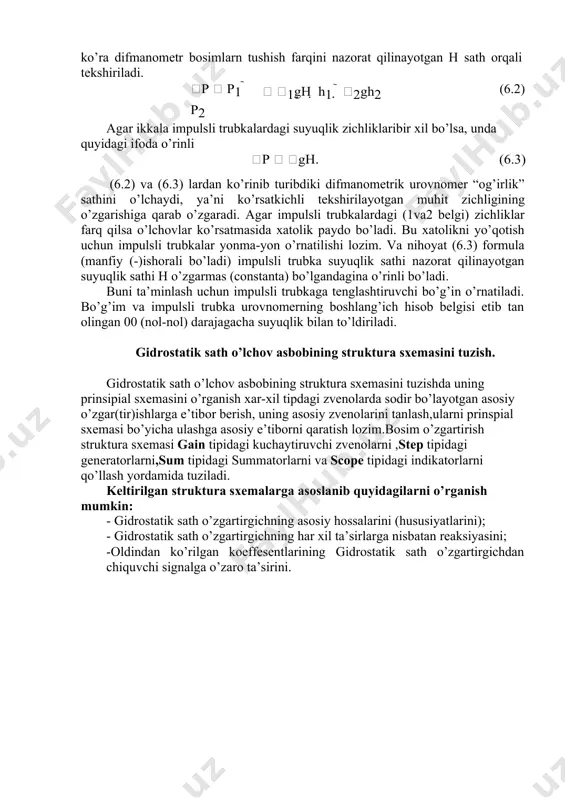

klar farq qilsa o’lchovlar ko’rsatmasida xatolik paydo bo’ladi. bu xatolikni yo’qotish uchun impulsli trubkalar yonma-yon o’rnatilishi lozim. va nihoyat (6.3) formula (manfiy (-)ishorali bo’ladi) impulsli trubka suyuqlik sathi nazorat qilinayotgan suyuqlik sathi h o’zgarmas (constanta) bo’lgandagina o’rinli bo’ladi. buni ta’minlash uchun impulsli trubkaga tenglashtiruvchi bo’g’in o’rnatiladi. bo’g’im va impulsli trubka urovnomerning boshlang’ich hisob belgisi etib tan olingan 00 (nol-nol) darajagacha suyuqlik bilan to’ldiriladi. gidrostatik sath o’lchov asbobining struktura sxemasini tuzish. gidrostatik sath o’lchov asbobining struktura sxemasini tuzishda uning prinsipial sxemasini o’rganish xar-xil tipdagi zvenolarda sodir bo’layotgan asosiy o’zgar(tir)ishlarga e’tibor berish, uning asosiy zvenolarini tanlash,ularni prinspial sxemasi bo’yicha ulashga asosiy e’tiborni qaratish lozim.bosim o’zgartirish struktura sxemasi gain tipidagi kuchaytiruvchi zvenolarni ,step tipidagi generatorlarni,sum tipidagi summatorlarni va scope tipidagi indikatorlarni qo’llash yordamida tuziladi. keltirilgan struktura sxemalarga asoslanib quyidagilarni o’rganish mumkin: · gidrostatik sath o’zgartirgichning asosiy hossalarini (hususiyatlarini); · gidrostatik sath o’zgartirgichning har xil ta’sirlarga nisbatan reaksiyasini; -oldindan ko’rilgan koeffesentlarining gidrostatik sath o’zgartirgichdan …

3 / 4

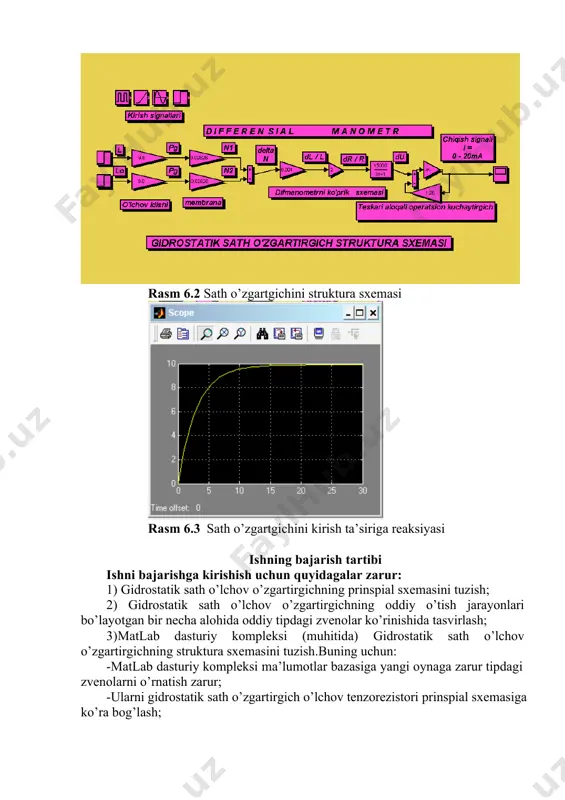

azasiga yangi oynaga zarur tipdagi zvenolarni o’rnatish zarur; -ularni gidrostatik sath o’zgartirgich o’lchov tenzorezistori prinspial sxemasiga ko’ra bog’lash; -o’rganilayotgan sxemaga mos keluvchi kirish generatorlari va chiqish indikatorli signallari bilan ulash(bog’lash); -sistemada (tizim)da ishga tushishini amalga oshirish; laboratoriya ishi bo‘yicha tayyorlanadigan hisobotning tarkibiga qo’yilgan talablar 1. laboratoriya ishining mavzusi va maqsadi. 2. gidrostatik sath o’lchov o’zgartirgichining prinspial sxemasini va uning ishlash prinsipining qisqacha ta’rifi; gidrostatik sath o’lchov o’zgartirgichning strukturalari sxemasi; kiruvchi birinchi darajali va del’ta funksiyadagi reaksiya natijalarini keltirish. 3. xulosalar. 4. sinov savollari va adabiyotlar rо’yxati. 5. hisobotni rasmiylashtirish va himoya qilish sinov savollari 1. sath haqida gapirib bering 2. sath o’lchash turlarini sanab o’ting 3. sathni o’lchovchi asboblar va ishlash prinsipi bilan tanishtiring 4. gidrostatik sath o’zgartirgichning asosiy hossalarini tushuntiring image1.png image2.png image3.png
