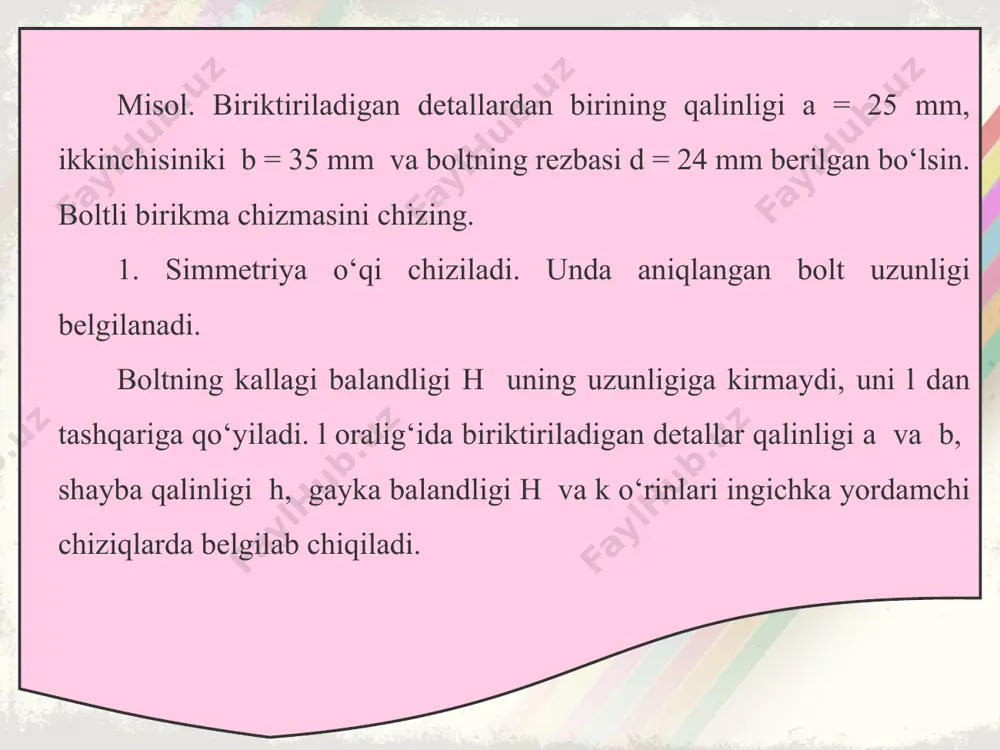

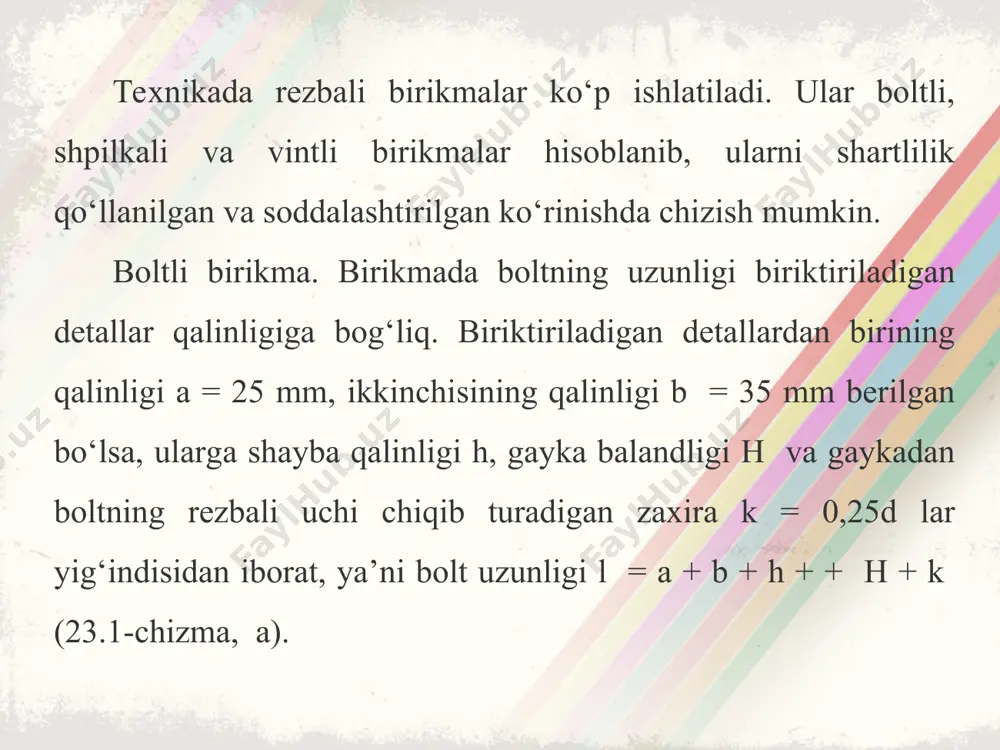

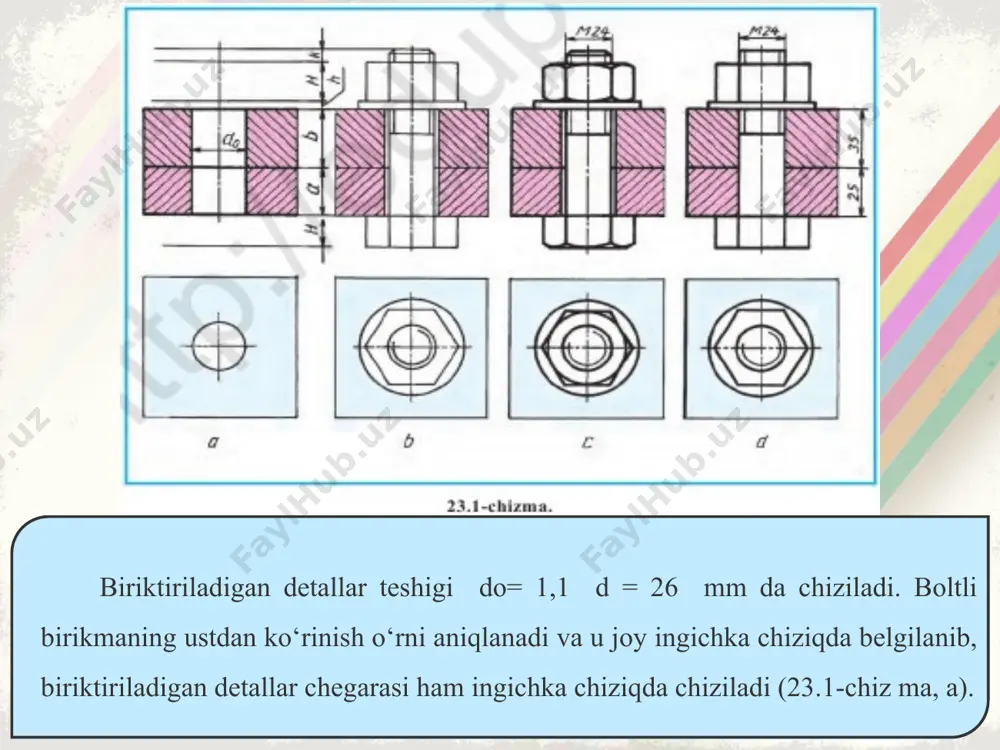

1659381665.ppt www.arxiv.uz 9-sinf tasviriy san’at darsligi asosida 23-24-25-mavzu: 24-§. shpilkali birikmani chizish * texnikada rezbali birikmalar ko‘p ishlatiladi. ular boltli, shpilkali va vintli birikmalar hisoblanib, ularni shartlilik qo‘llanilgan va soddalashtirilgan ko‘rinishda chizish mumkin. boltli birikma. birikmada boltning uzunligi biriktiriladigan detallar qalinligiga bog‘liq. biriktiriladigan detallardan birining qalinligi a = 25 mm, ikkinchisining qalinligi b = 35 mm berilgan bo‘lsa, ularga shayba qalinligi h, gayka balandligi h va gaykadan boltning rezbali uchi chiqib turadigan zaxira k = 0,25d lar yig‘indisidan iborat, ya’ni bolt uzunligi l = a + b + h + + h + k (23.1-chizma, a). misol. biriktiriladigan detallardan birining qalinligi a = 25 mm, ikkinchisiniki b = 35 mm va boltning rezbasi d = 24 mm berilgan bo‘lsin. boltli birikma chizmasini chizing. 1. simmetriya o‘qi chiziladi. unda aniqlangan bolt uzunligi belgilanadi. boltning kallagi balandligi h uning uzunligiga kirmaydi, uni l dan tashqariga qo‘yiladi. l oralig‘ida biriktiriladigan detallar qalinligi a …

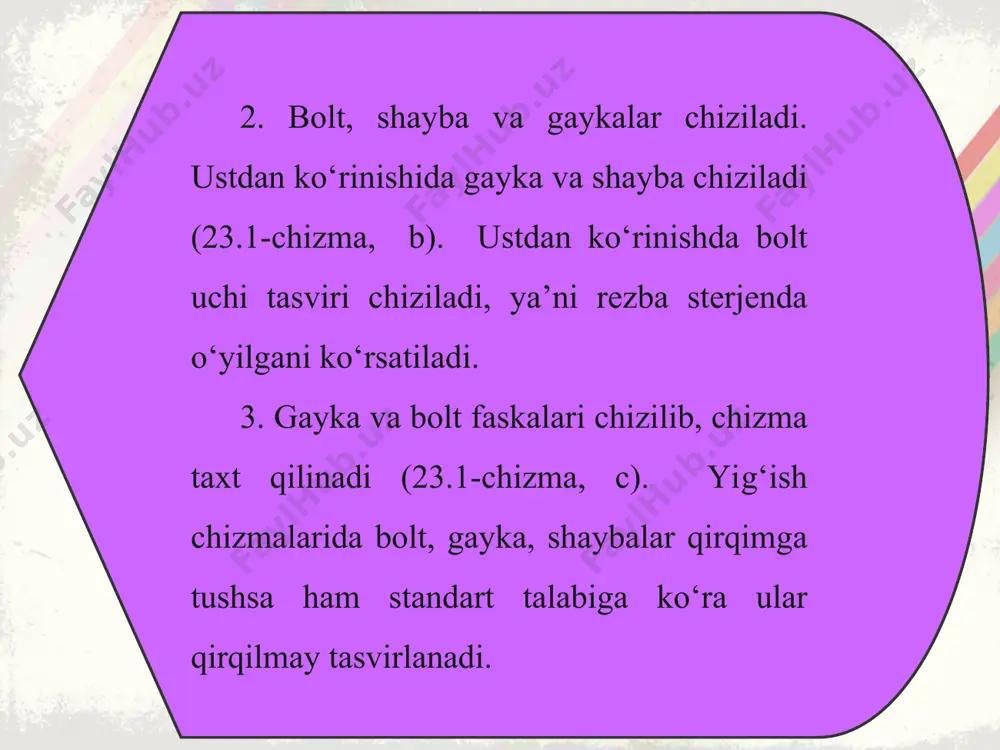

am ularning kesim yuzal ari bir-biriga qarama-qarshi qilib shtrixl anadi. ikkita detal bir-biriga tegib tursa, ularning umumiy chegarasi bitta chiziqda tasvirlanadi. bolt sterjeni bilan biriktiriladigan detallar teshigi orasida tirqish (zazor) bo‘lganligi uchun ikkala detal oralig‘ida umumiy chegara chizig‘i bolt sterjenigacha chiziladi. yig‘ish chizmalarida o‘lchamlarning eng kerakligi qo‘yiladi. boltli birikmada rezbaning o‘lchami hamda biriktirilayotgan detallarning qalinligi ko‘rsatiladi. boltli birikmani ikkita ko‘rinishda shartli soddalashtirib tasvirlash mumkin (23.1-chizma, d). 24-§. shpilkali birikmani chizish shpilkali birikma. shpilkaning uzunligi bolt uzunligi kabi aniqlanadi. bu birikmada biriktiriladigan detal shpilkaga kiydiriladi. shuning uchun shpilka uzunligi l ni aniqlashda kiydiriladigan detal qalinligi a, shayba qalinligi h, gayka balandligi h va ehtiyot qism k ning yig‘indisi hisobga olinadi (24.1-chizma, a). bu yerda l1 shpilka uzunligiga kirmaydi. misol. shpilka rezbasining diametri d = 24 mm va biriktiriladigan detal qalinligi a = 25 mm berilgan. shpilkali birikmani chizing. 1. buning uchun dastlab simmetriya o‘qi chiziladi. unda oldindan aniqlangan shpilka uzunligi l …

ri kontur chiziqda tasvirlanadi. ya’ni, rezbaning tashqi diametri asosiy yo‘g‘on tutash chiziqda chiziladi. rezbali teshik sterjenga o‘yilgan rezba bilan almashadi (24.1-chizma, b). shpilka uchi rezbasigacha burab kiritiladi. shuning uchun uya chegara tekisligi chizig‘i bitta chiziqda tasvirlanadi. 3. biriktiriladigan detal, shayba va gaykalar chiziladi. gaykaning faskasi, detal va shpilka sterjeni oralig‘ida tirqish (zazor), shpilka faskalari chiziladi. o‘lchamlari qo‘yiladi va chizma taxt qilinadi (24.1-chizma, c). shpilkali birikmani ham ikkita ko‘rinishda shartli soddalashtirib tasvirlash mumkin (24.1-chizma, d). 1. d = 30 mm li biriktiriladigan detal qalinligi a = 35 mm metrik rezbali shpilka birikmasini chizing. 2. shpilka uyasi, biriktiriladigan detal, shpilka va shaybalar berilgan (24.2-chizma). shartli soddalashtirilgan shpilkali birikmani chizing. 6-graﬁ k ish. rezbali birikmalar. boltli yoki shpilkali birikma chiziladi. bu graﬁk ishda birikma shartli soddalashtirilgan ikkita ko‘rinishda bajariladi. ajralmaydıgan bırıkmalar hayotda shunday birikmalar kerakki, ularning elementlarini bir-biriga qo‘zg‘almaydigan qilib o‘ta mustahkam birlashtirish talab qilinadi. masalan, avtomobil motori va boshqa buyumlarini payvandlash (parchinlash) …

lgisidagi sonlarning balandligiga teng bo‘ladi. payvandlab tayyorlanadigan buyum (podshipnik)ning ishchi chizmasi 24.5-chizmada ko‘rsatilgan. unda ishlov berish uchun zarur bo‘ladigan o‘lchamlargina ko‘rsatiladi. detallarni parchin mixlar bilan biriktirish – ajralmas birikmaning bir turi. parchinlash jarayoni: biriktiriladigan detallarda teshik d0 = 1,1d (d – parchin mix diametri) diametrda ochiladi (24.6-chizma, a), oldindan qizdirilgan parchin mix bu teshikka kiritiladi (24.6-chizma, b), maxsus presslovchi ma-shina parchin mixning uchini parchinlaydi (25.6-chizma, c). shunda parchin mix diametri list teshigi bilan bir xil yo‘g‘onlashadi. parchinlash vositasida hosil bo‘lgan chokning chizmasi 24.6-chizma, d da ko‘rsatilgan. parchin mixlarning o‘zaro joylashishiga qarab, shaxmat tartibli va parallel choklar bo‘ladi. biriktiriluvchi listlar uchlarining joylashishiga qarab uchma-uch va ustma-ust choklarga bo‘linadi. uchma-uch choklarga tagliklar qo‘yiladi (24.7-chizma). detallari parchin mixlar bilan biriktirilgan fermaning qismi 24.8-chizmada ko‘rsatilgan. bunday chizmalarda parchin mixlarning o‘rni o‘q chiziqlar bilan almashtirilishi mumkin. ushbu ajralmaydigan birikmalar ma’lumot uchun berildi.
