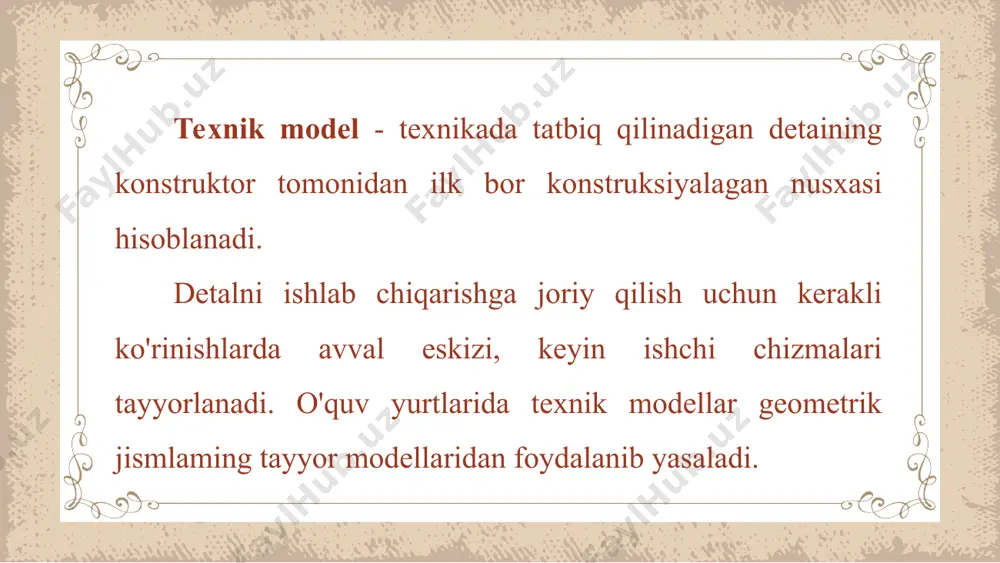

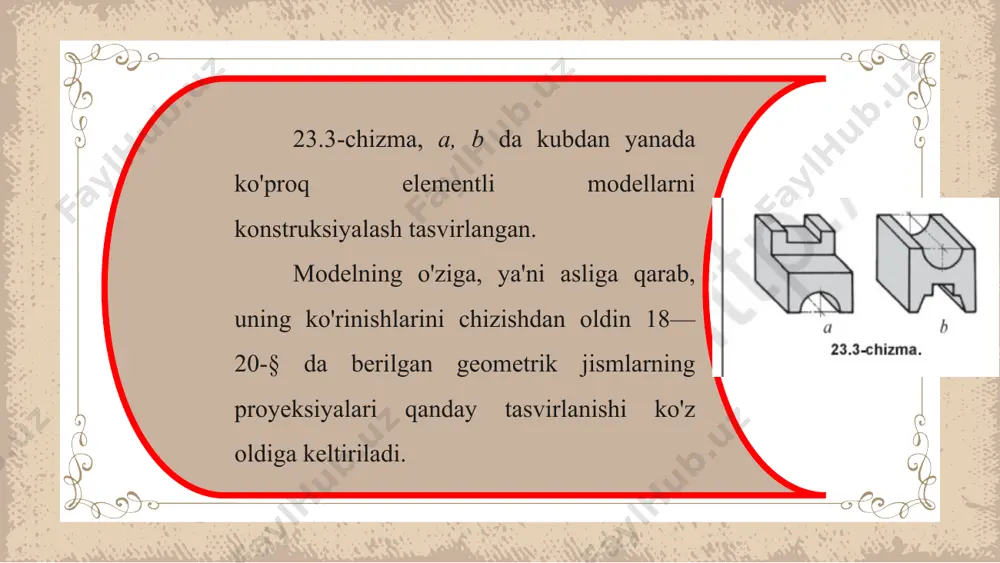

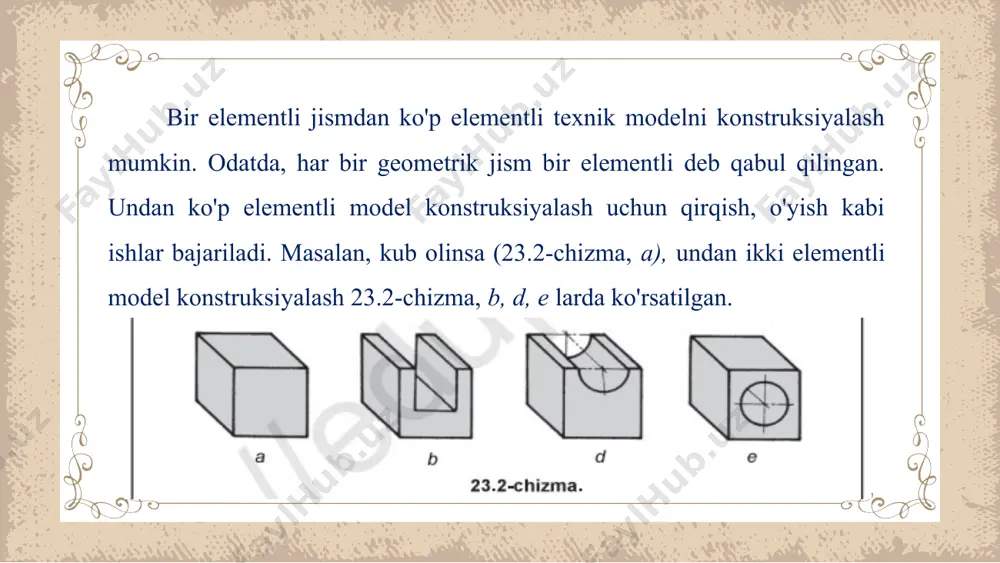

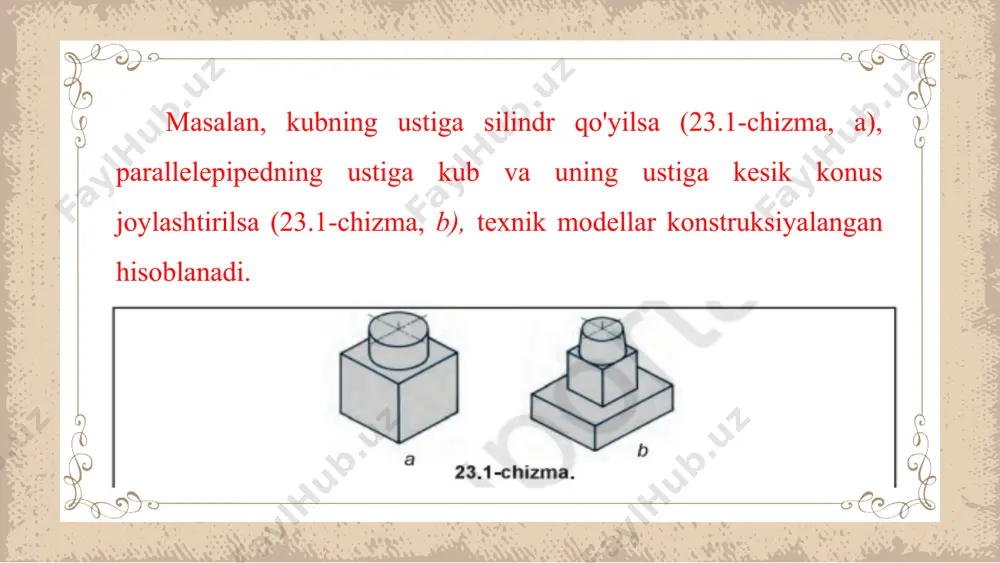

1664387407.ppt презентация powerpoint texnik modelni konstruksiyalash va uning ko'rinishlarini chizish 8-sinf chizmachilik darsligi asosida 23-24-mavzu: texnik model - texnikada tatbiq qilinadigan detaining konstruktor tomonidan ilk bor konstruksiyalagan nusxasi hisoblanadi. detalni ishlab chiqarishga joriy qilish uchun kerakli ko'rinishlarda avval eskizi, keyin ishchi chizmalari tayyorlanadi. o'quv yurtlarida texnik modellar geometrik jismlaming tayyor modellaridan foydalanib yasaladi. masalan, kubning ustiga silindr qo'yilsa (23.1-chizma, a), parallelepipedning ustiga kub va uning ustiga kesik konus joylashtirilsa (23.1-chizma, b), texnik modellar konstruksiyalangan hisoblanadi. bir elementli jismdan ko'p elementli texnik modelni konstruksiyalash mumkin. odatda, har bir geometrik jism bir elementli deb qabul qilingan. undan ko'p elementli model konstruksiyalash uchun qirqish, o'yish kabi ishlar bajariladi. masalan, kub olinsa (23.2-chizma, a), undan ikki elementli model konstruksiyalash 23.2-chizma, b, d, e larda ko'rsatilgan. 23.3-chizma, a, b da kubdan yanada ko'proq elementli modellarni konstruksiyalash tasvirlangan. modelning o'ziga, ya'ni asliga qarab, uning ko'rinishlarini chizishdan oldin 18—20-§ da berilgan geometrik jismlarning proyeksiyalari qanday tasvirlanishi ko'z …

iped ustida yarimsilindrik o'yiqli prizmadan iborat bo'lib, uchta geometrik jismdan, ya'ni uch elementli modeldan tashkil topgan (23.5-chizma, a). modelni quyidagi bosqichlarda chiziladi: 1. modelning asosi uchta ko'rinishda chizib olinadi (23.5-chizma, b). 2. asosi ustiga prizma uchta ko'rinishda chiziladi (23.5-chizma, d). prizmadagi yarimsilindrik o'yiq uchta ko'rinishda chizib chiqiladi (23.5-chizma, e). ortiqcha chiziqlar o'chirilib, chizma taxt qilinadi. chizmachilik xonasidagi texnik detallardan foydalanib, ularaing kerakli ko'rinishlarini chizing. 23.6- va 23.7-chizmalardagi yaqqol tasvirda berilgan detallardan bittasini tahlil qiling va ko'rinishlarini chizing. oddiy model chizmalarini tahlil qilish, geometrik jismlarga ajratish har qanday buyum (detal) turli geometrik jismlarni o'zida mujassamlagan bo'ladi. shu bois, detalni o'qishda ularni fikran geometrik jismlarga ajrata bilish o'ta muhim hisoblanadi. bu jarayon detalni tahlil qilish deyiladi. 24.1-chizma, a, b da choynak qopqog'i yaqqol tasvir va ikkita ko'rinishda chizilgan. shu detal nechta va qanday geometrik sirt yig'indisidan tashkil topgan? bu savolga javob berish maqsadida har bir geometrik sirt alohida ajratib chiziladi. detal oltita …

kr yuritaylik. 24.2-chizmada tasvirlangan detal silindrik teshik-li prizmaning ikki yon tomonida uchburchak shaklida joylashgan devorlari bor. bu devorlar prizmaning parallelepiped ustida mustahkam birikib turishi uchun xizmat qiladi. detallarda bunday devorlar «mustah-kamlash qovurg'asi» yoki qisqacha «qovurg'a» deyiladi. ushbu detaldagi qovurg'alar aylanma harakat qiluvchi silindrik teshik devorlarini mustahkamlash maqsadida qo'llaniladi. 24.2-chizma.
