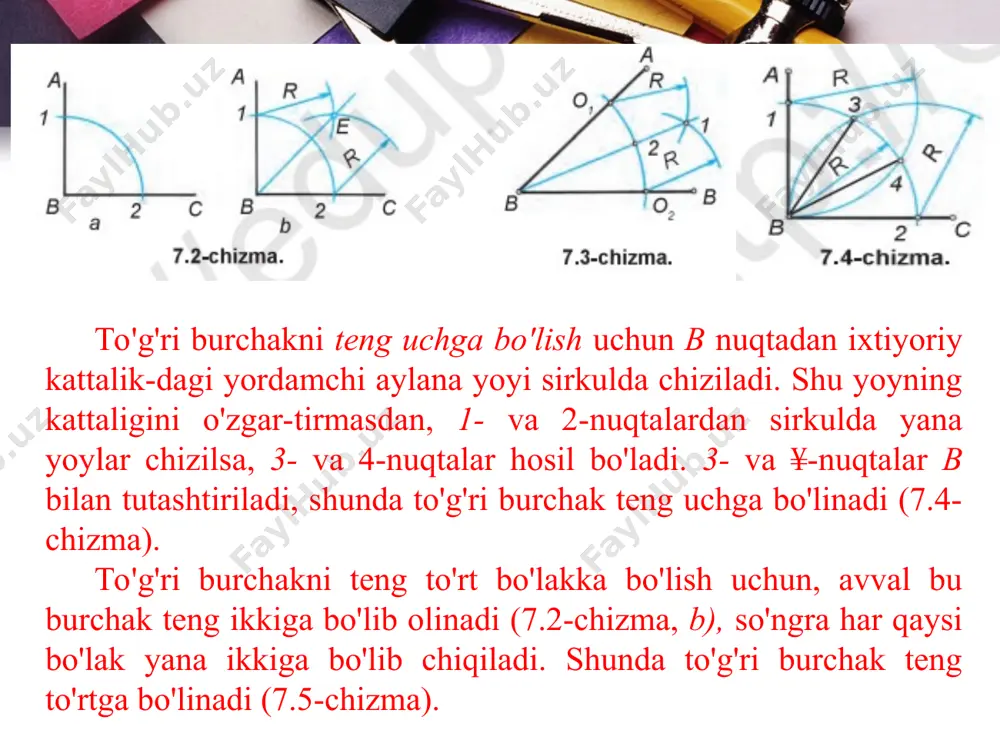

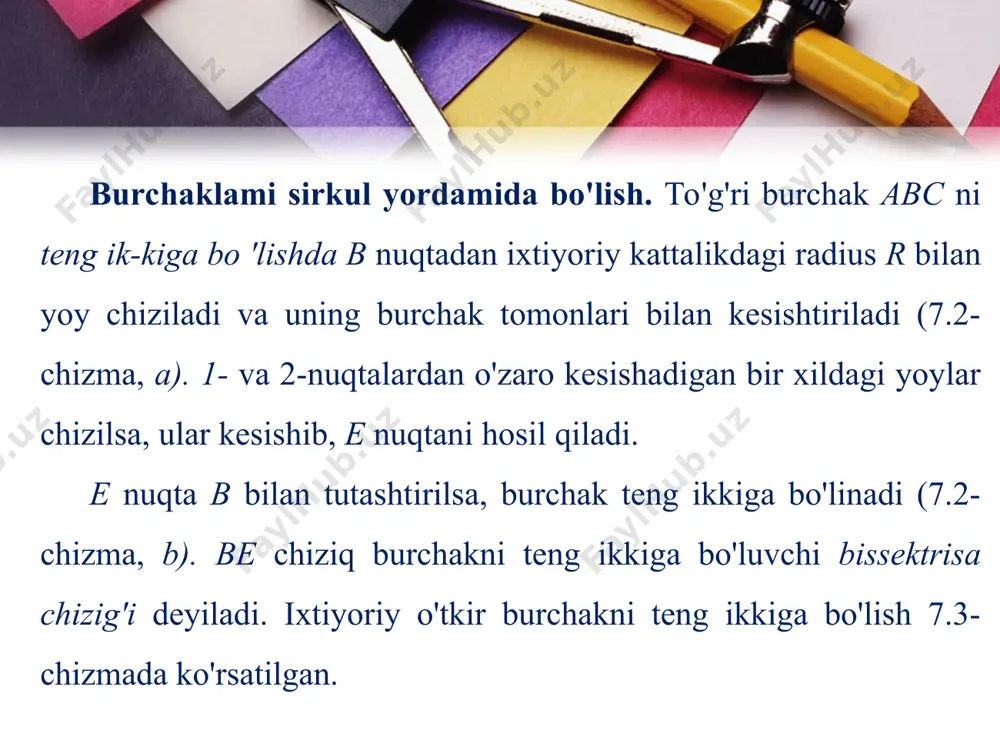

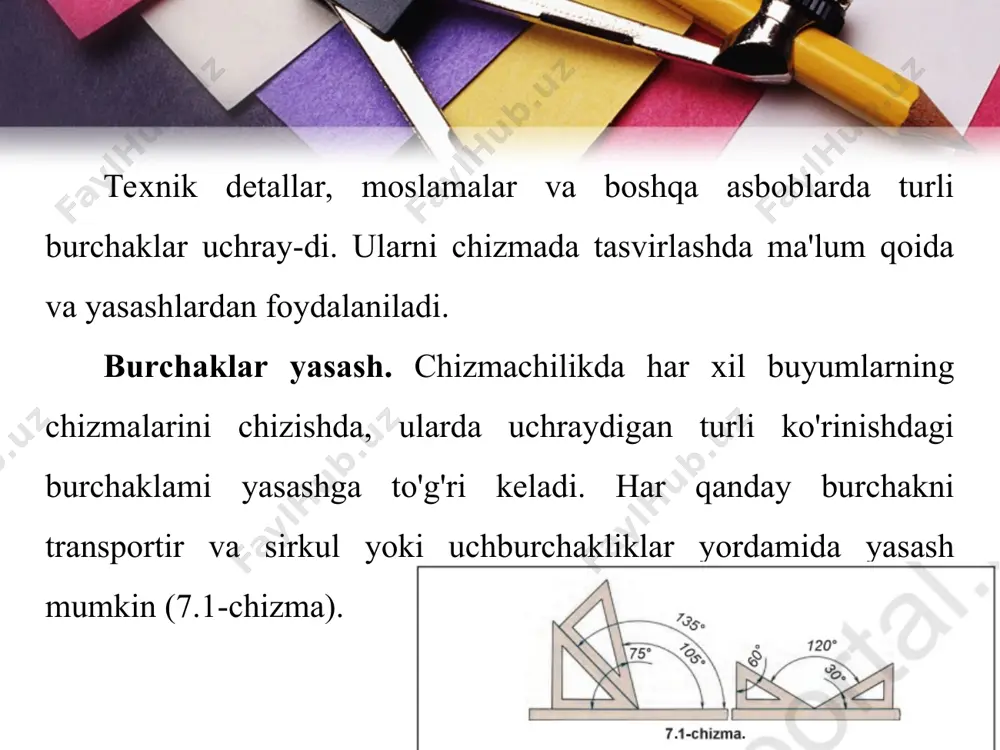

1664387255.ppt презентация powerpoint 8-sinf chizmachilik darsligi asosida 7-mavzu: * texnik detallar, moslamalar va boshqa asboblarda turli burchaklar uchray-di. ularni chizmada tasvirlashda ma'lum qoida va yasashlardan foydalaniladi. burchaklar yasash. chizmachilikda har xil buyumlarning chizmalarini chizishda, ularda uchraydigan turli ko'rinishdagi burchaklami yasashga to'g'ri keladi. har qanday burchakni transportir va sirkul yoki uchburchakliklar yordamida yasash mumkin (7.1-chizma). * burchaklami sirkul yordamida bo'lish. to'g'ri burchak abc ni teng ik-kiga bo 'lishda b nuqtadan ixtiyoriy kattalikdagi radius r bilan yoy chiziladi va uning burchak tomonlari bilan kesishtiriladi (7.2-chizma, a). 1- va 2-nuqtalardan o'zaro kesishadigan bir xildagi yoylar chizilsa, ular kesishib, e nuqtani hosil qiladi. e nuqta b bilan tutashtirilsa, burchak teng ikkiga bo'linadi (7.2-chizma, b). be chiziq burchakni teng ikkiga bo'luvchi bissektrisa chizig'i deyiladi. ixtiyoriy o'tkir burchakni teng ikkiga bo'lish 7.3-chizmada ko'rsatilgan. to'g'ri burchakni teng uchga bo'lish uchun b nuqtadan ixtiyoriy kattalik-dagi yordamchi aylana yoyi sirkulda chiziladi. shu yoyning kattaligini o'zgar-tirmasdan, 1- va 2-nuqtalardan sirkulda …

aro ketma-ket tutashtirilsa, muntazam ko'pburchaklar hosil bo'ladi (7.6-chizma, e, f). aylanani teng uch bo'lakka bo'lish. aylanani sirkul yordamida o'zaro teng uch, olti, o'n ikki qismlarga bo'lishda to'g'ri burchakni teng uch bo'lakka bo'lishdagi usuldan foydalaniladi. aylanani teng uch bo'lakka bo'lishda uning markazi orqali vertikal markaz chizig'i o'tkaziladi. bu chiziqning aylana bilan kesishayotgan a nuqtasi orqali sirkulda aylana radiusiga teng r yoy bilan aylana ikki nuqtada kesishtiriladi (7.7-chizma, a). shunda aylana teng uch bo'lakka bo'linadi. vertikal markaz chizig'idagi 1- va aniqlangan 2-, 3-nuqtalar o'zaro tutashtirilsa, muntazam uchburchak yasaladi (7.7-chizma, b). aylanani teng olti bo'lakka bo'lish. bu aylanani teng uchga bo'lishning davomi hisoblanadi. eng oldin aylana teng uchga bo'lib olinadi (7.8-chizma, a). so'ngra radiusni o'zgartirmasdan 7-nuqtadan yoy chiziladi. shunda aylana teng olti bo'lakka bo'linadi (7.8-chizma, a). topilgan barcha nuqtalar ketma-ket o'zaro tutashtirilsa, muntazam oltiburchak hosil bo'ladi (7.8-chizma, b). aylanani teng o'n ikki bo'lakka bo'lish. buning uchun aylana dastlab teng olti bo'lakka bo'lib olinadi …

ir bo'lagi (vatari) hosil bo'ladi (7.10-chizma, b). ik kesma bilan aylana chizig'i beshga bo'lib chiqiladi (7.10-chizma, d). barcha nuqtalar ketma-ket tutashtirilsa, beshburchak yasaladi (7.10-chizma, e). aylanani transportir yordamida ham teng besh bo'lakka bo'lib chiqish mumkin. ma'lumki, aylana 360° ga teng. masalan, aylanani beshga bo'lmoqchi bo'lsak, 360:5=72° li markaziy burchak hosil bo'ladi. aylana markazi 0 dan boshlanuvchi bu markaziy burchaklarni transportir yordamida yasash mumkin. muntazam ko'pburchaklarni faqat sirkulda yasash ham mumkin. masalan, ab kesmaning a va b nuqtalaridan ab ga teng radiusda yoylar chizilsa, ular o'zaro kesishadi. a va b nuqtalar c bilan tutashtirilsa, muntazam uchbur-chak yasaladi (7.11-chizma, a). muntazam oltiburchak yasash uchun a va b nuqtalardan 60° burchakda chiziqlar chiziladi va ularga ab ga teng kesmalar o'lchab qo'yilib, c va d bilan belgilanadi. uning yuqori qismi ham shu tartibda bajarilishi mumkin (7.11-chizma, b). kvadratni chizish uchun geometriyadan ma'lum bo'lgan to'g'ri burchakni yasash usulidan foydalaniladi. masalan, a chiziqqa uning a uchidan …

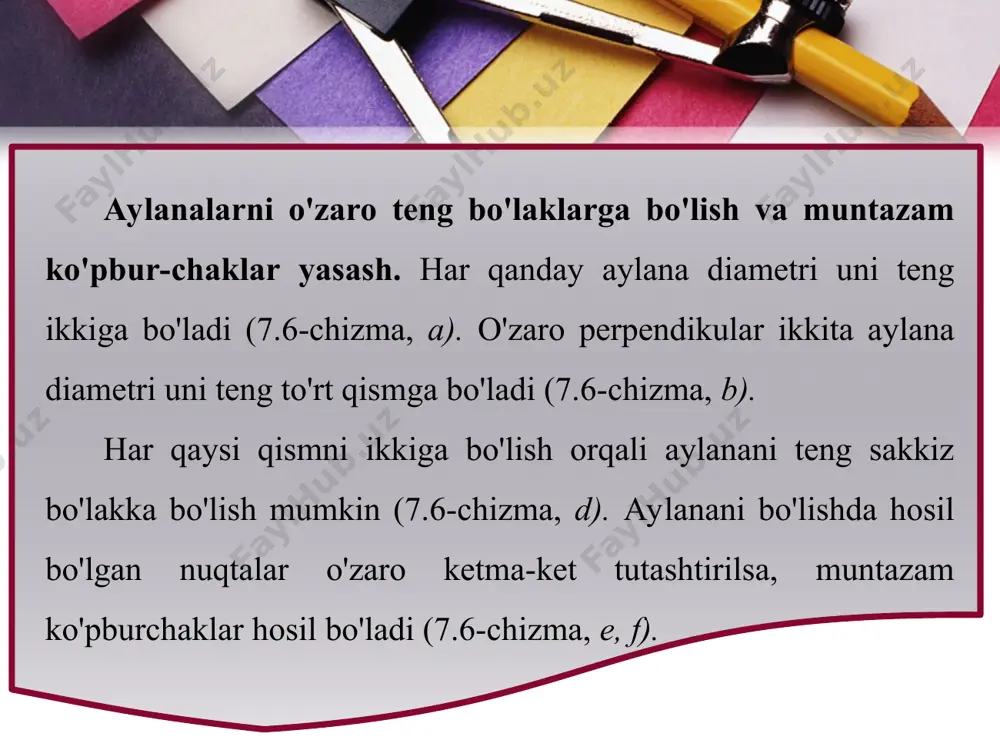

7-mavzu burchaklar chizish va ularni teng bo'laklarga bo'lish 8-sinf - Page 5
