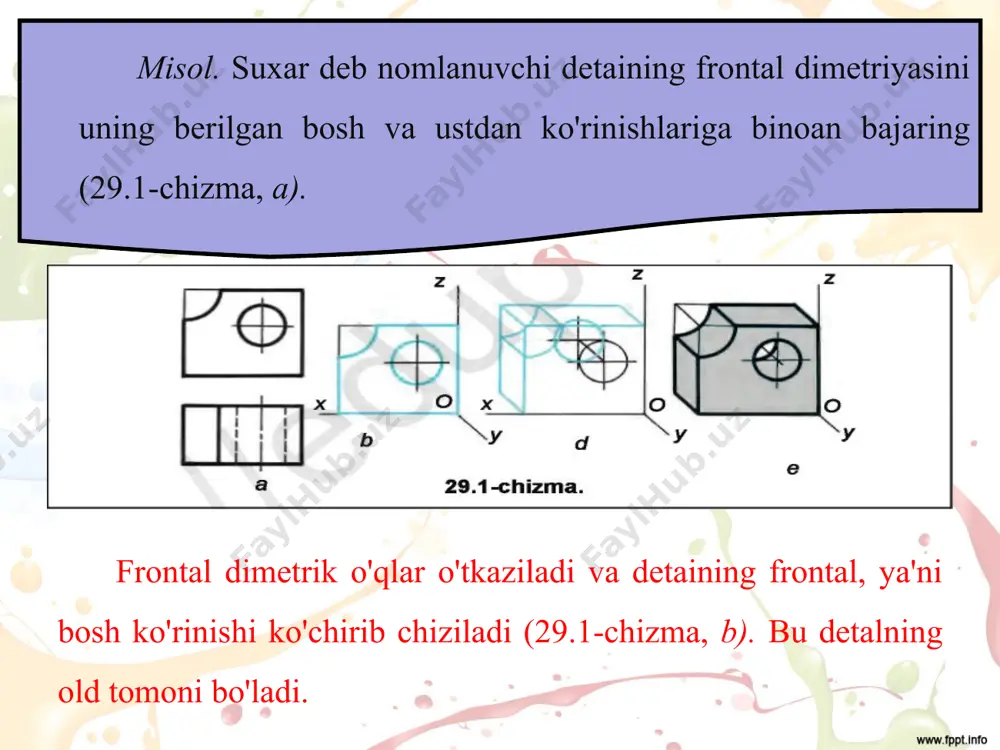

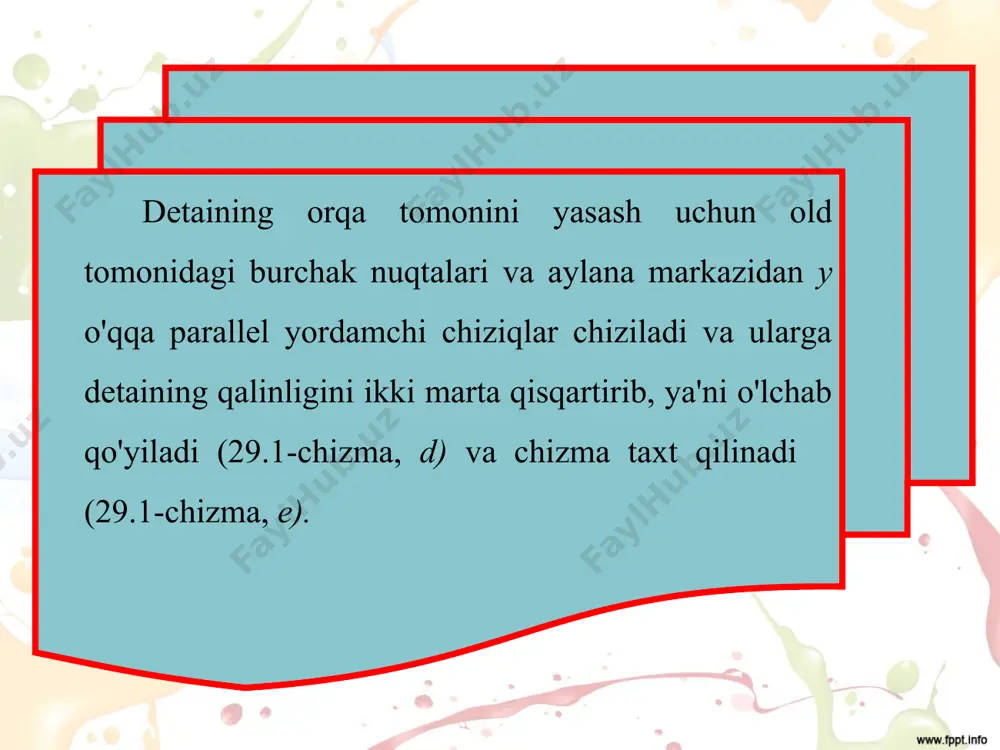

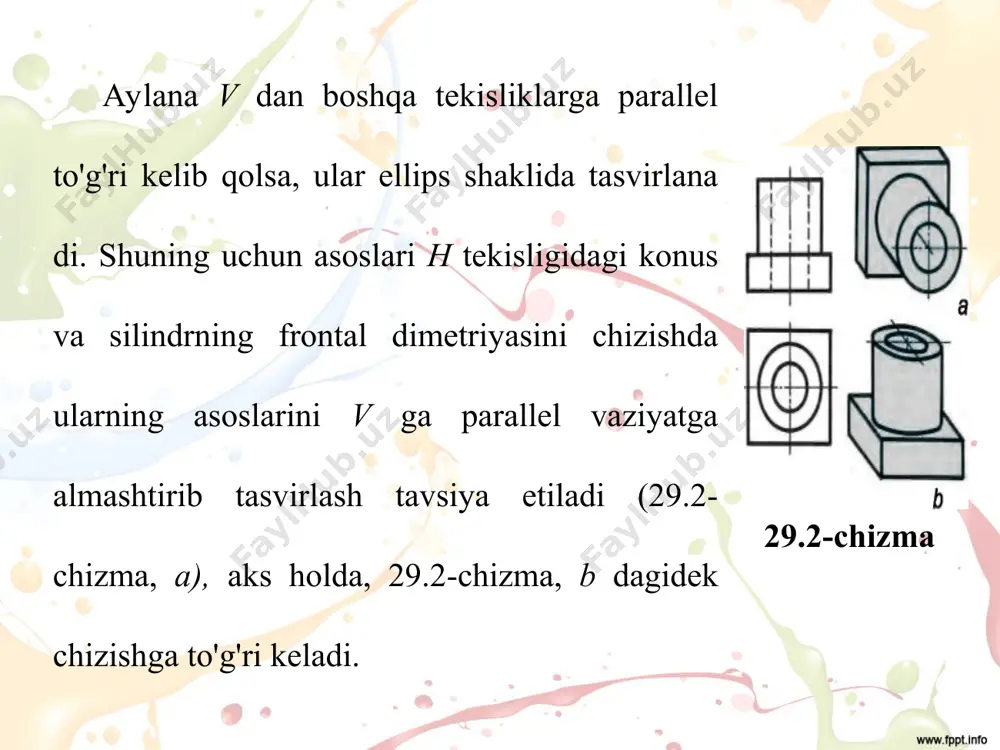

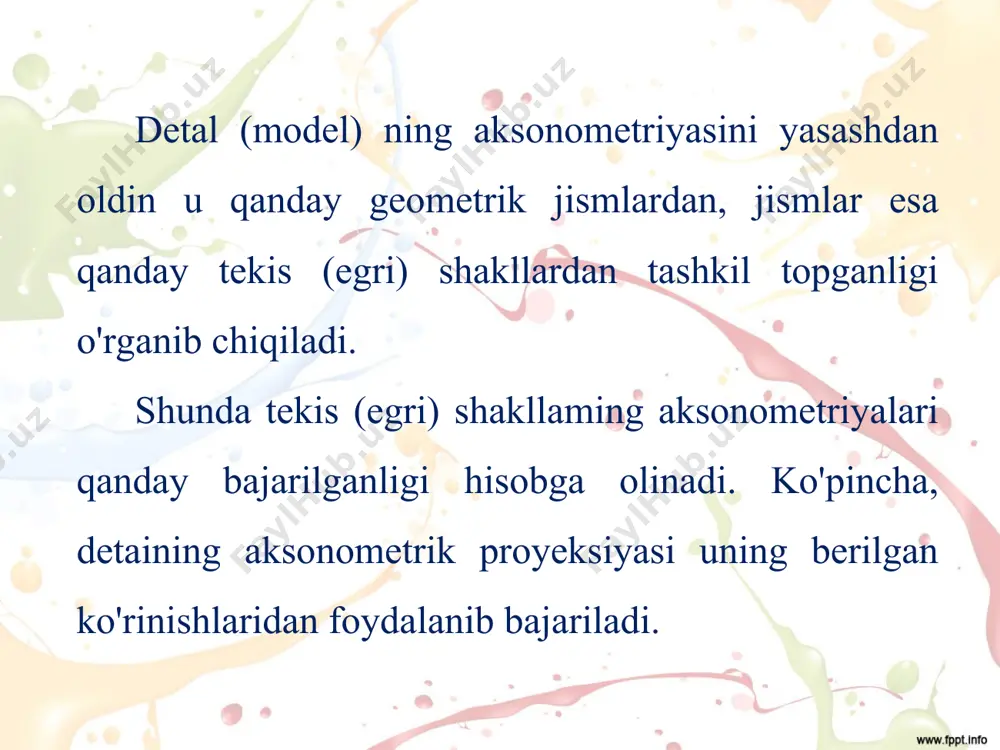

1664387455.ppt title 8-sinf chizmachilik darsligi asosida 29-30-mavzu: detalning frontal dimetrik proyeksiyasi detal (model) ning aksonometriyasini yasashdan oldin u qanday geometrik jismlardan, jismlar esa qanday tekis (egri) shakllardan tashkil topganligi o'rganib chiqiladi. shunda tekis (egri) shakllaming aksonometriyalari qanday bajarilganligi hisobga olinadi. ko'pincha, detaining aksonometrik proyeksiyasi uning berilgan ko'rinishlaridan foydalanib bajariladi. misol. suxar deb nomlanuvchi detaining frontal dimetriyasini uning berilgan bosh va ustdan ko'rinishlariga binoan bajaring (29.1-chizma, a). frontal dimetrik o'qlar o'tkaziladi va detaining frontal, ya'ni bosh ko'rinishi ko'chirib chiziladi (29.1-chizma, b). bu detalning old tomoni bo'ladi. detaining orqa tomonini yasash uchun old tomonidagi burchak nuqtalari va aylana markazidan y o'qqa parallel yordamchi chiziqlar chiziladi va ularga detaining qalinligini ikki marta qisqartirib, ya'ni o'lchab qo'yiladi (29.1-chizma, d) va chizma taxt qilinadi (29.1-chizma, e). aylana v dan boshqa tekisliklarga parallel to'g'ri kelib qolsa, ular ellips shaklida tasvirlana di. shuning uchun asoslari h tekisligidagi konus va silindrning frontal dimetriyasini chizishda ularning asoslarini v ga …

0{ markazlarda muntazam oltiyoqli ko'pburchaklik 28.6-chizmadagidek chiziladi (30.1-chizma, b). so'ngra 30.1-chizma, d dagi kabi taxt qilinadi. geometrik sirtlardan o'qi h tekislikka tik joylashgan konusning ko'rinishi berilgan (30.2-chizma, a), uning izometriyasini chizish uchun asosi aylanasini 28.9-chizmaga o'xshatib chizib olinadi. asosidan balandligi h o'lchab qo'yiladi va hosil bo'lgan nuqta s dan konus asosi ellipsga urinma o'tkaziladi (30.2-chizma, b). misol ko'rib chiqamiz. 30.3-chizmada detaining ko'rinishlari berilgan, uning izometriyasini chizing. izometriya o'qlari va detaining asosi - kvadrat prizma chiziladi (30.4-chizma, a) hamda asosi ustiga eni 15 mm, balandligi 30 mm li prizma qo'shib chiziladi. ustki prizmada aylana markazlari aniqlanadi (30.4-chizma, b). aylana markazlaridan aksonometriya o'qlari x va z qo'shimcha o'tkaziladi. bu markaz-lardan 020 mm li ellipslar 28.9, 28.10-chizmalardagidek chiziladi. prizmaning qalinligi hisobiga teshikning orqa tomoni ko'rinmaydi. ostki asosdagi r15 mm li yarimaylana yoylari 28.9-chizma, d dagidek chiziladi. 3. ortiqcha chiziqlar o'chirilib, chizma taxt qilinadi (30.4-chizma, d). 30.5-chizmada berilgan detallardan birini izometriyada chizing. kubning izometriyasini …
