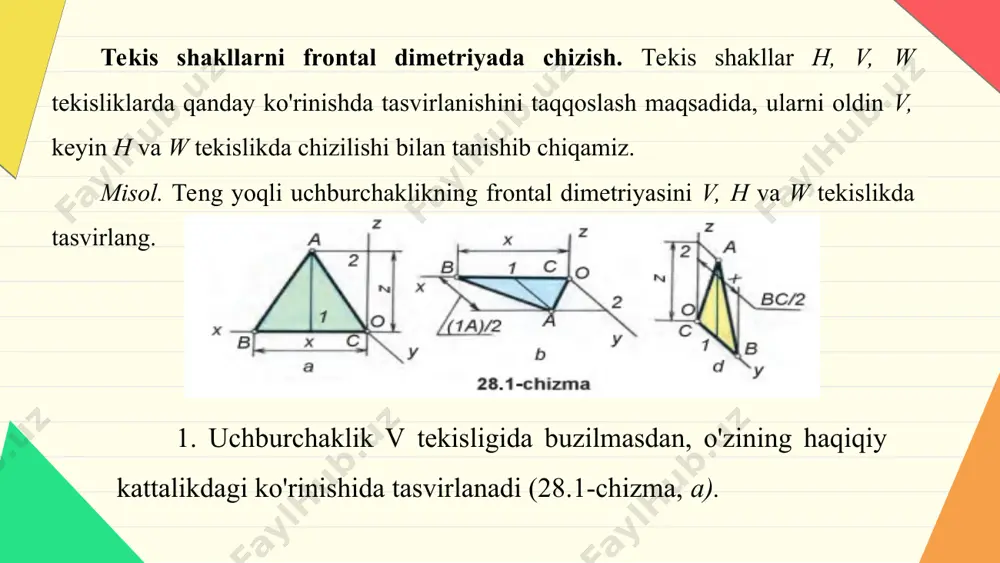

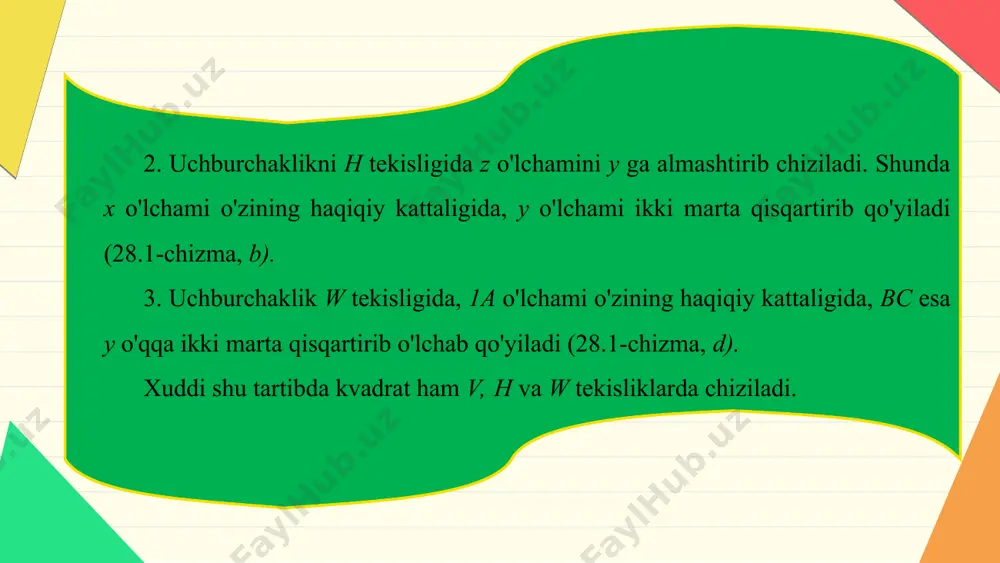

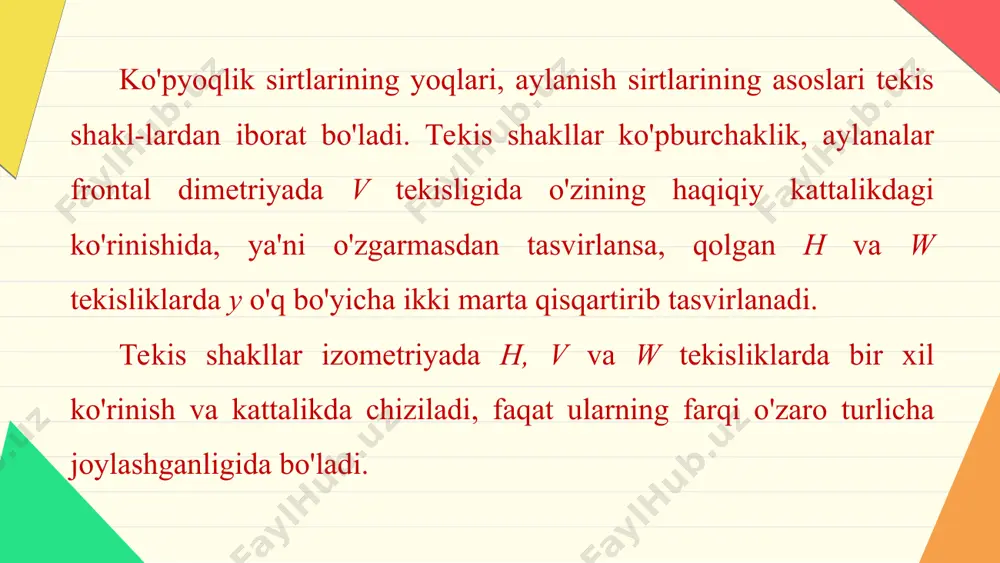

1664387444.ppt презентация powerpoint 8-sinf chizmachilik darsligi asosida 28-mavzu: tekis shakllarning aksonometriyalarini frontal dimetriya va izometriyada yasash ko'pyoqlik sirtlarining yoqlari, aylanish sirtlarining asoslari tekis shakl-lardan iborat bo'ladi. tekis shakllar ko'pburchaklik, aylanalar frontal dimetriyada v tekisligida o'zining haqiqiy kattalikdagi ko'rinishida, ya'ni o'zgarmasdan tasvirlansa, qolgan h va w tekisliklarda y o'q bo'yicha ikki marta qisqartirib tasvirlanadi. tekis shakllar izometriyada h, v va w tekisliklarda bir xil ko'rinish va kattalikda chiziladi, faqat ularning farqi o'zaro turlicha joylashganligida bo'ladi. tekis shakllarni frontal dimetriyada chizish. tekis shakllar h, v, w tekisliklarda qanday ko'rinishda tasvirlanishini taqqoslash maqsadida, ularni oldin v, keyin h va w tekislikda chizilishi bilan tanishib chiqamiz. misol. teng yoqli uchburchaklikning frontal dimetriyasini v, h va w tekislikda tasvirlang. 1. uchburchaklik v tekisligida buzilmasdan, o'zining haqiqiy kattalikdagi ko'rinishida tasvirlanadi (28.1-chizma, a). 2. uchburchaklikni h tekisligida z o'lchamini y ga almashtirib chiziladi. shunda x o'lchami o'zining haqiqiy kattaligida, y o'lchami ikki marta qisqartirib qo'yiladi (28.1-chizma, b). …

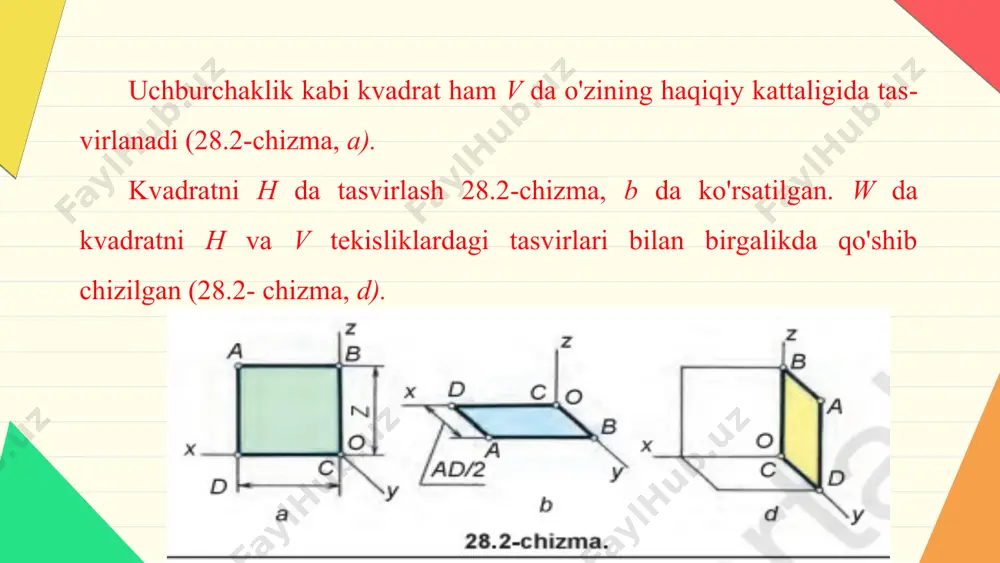

b qo'yiladi va x o'qqa parallel chizilib, tc=tf oraliq o'lchab qo'yiladi. t nuqtadan y o'qqa parallel chizilib, t1=t2 masofa o'lchanadi va x ga parallel chiziladi. 1- va 2-nuqtalardan 2d=2e, 1a=1b kesmalar o'lchab qo'yilib, hosil qilingan nuqtalar o'zaro tutashtirib chiqiladi (28.3-chizma, b). w tekisligida ham ftc masofa y o'qqa ikki marta qisqartirib o'lchab qo'yiladi hamda t nuqtadan z ga parallel chizilib, t1=t2 qisqartirilmay o'lchab qo'yiladi. t va 2-nuqtalardan y o'qqa parallel chiziqlar o'tkazilib, 2a=2b, tc=tf, 1d=1e oraliqlar shartga muvofiq o'lchab qo'yiladi. hosil bo'lgan nuqtalar o'zaro tutashtiriladi (28.3-chizma, d). tekis shakllarni frontal dimetriyada tasvirlanishi bilan tanishib chiqqan edik. endi ularni izometriyada chizilishini o'rganamiz. ma'lumki, izometriyada h, v, w tekisliklarda shakl o'lchamlari o'zgarishsiz, ya'ni o'zining haqiqiy kattaligida chiziladi. shunda h, v, w larda har qanday tekis shakl, turli jism va buyumlar bir xil ko'rinish va kattalikda tasvirlanadi. misol. muntazam uchburchaklikni v, h va w larda bajaring (28.4-chizma, a). v da x o'qqa uchburchaklikning …

parallel chiziqlar o'tkazilib, ularga ab ga teng kesmalar o'lchab qo'yiladi hamda hosil bo'lgan c va d nuqtalar tutashtiriladi (28.5-chizma, b). kvadratni h da chizish uchun ab tomoni x ga o'lchab qo'yiladi va a, b dan y o'qqa parallel chiziladi. a va b nuqtalardan ab ga teng kesmalar o'lchab qo'yilib, c va d nuqtalar hosil qilinadi hamda ular o'zaro tutashtiriladi (28.5-chizma, d). w tekislikda kvadrat v va h lardagi kabi chiziladi. ab kesmani y o'qqa o'lchab qo'yib, a va b nuqtalardan z ga parallel chiziqlar o'tkaziladi hamda ularga ab kesma o'lchab qo'yish orqali c va d nuqtalar aniqlanadi (28.5-chizma, e). 28.4-chizma. misol. muntazam oltiburchaklikni v, h va w tekisliklarda chizing. muntazam oltiburchakni v tekislikda chizish uchun markaz t nuqta tanlab olinadi va undan x, y va z o'qlari o'tkaziladi (28.6-chizma a). t nuqtadan x o'qqa tc=tf, z o'qqa 1- va 2-nuqtalar olib o'tiladi va x o'qqa parallel chiziqlar o'tkaziladi. 1- va …

adi. bunday tasvirlanadigan aylananing aksonometriyasi chiziladigan bo'lsa, aylanani v ga parallel qilib joylashtirish tavsiya etiladi. ma'lumki, muntazam oltiburchak aylanani teng olti bo'lakka bo'lish orqali yasaladi (28.7-chizma). izometriyada chizilgan oltiburchakning nuqtalarini ketma-ket egri chiziqda silliq qilib tutashtirilsa, aylananing izometriyasi - ellips hosil bo'ladi. demak, aylana izometriyada ellips ko'rinishida tasvirlanar ekan. lekin aylanani bunday chizish ancha qiyin. standart tavsiyasiga ko'ra ellipsni to'rt markazli ovalga almashtirib chiziladi. bu ovalni bundan keyin, shartli ravishda, ellips deb yuritamiz. aylanalar izometriyada h, v, w tekisliklarda bir xil ko'rinishdagi ellipslarda tasvirlanadi (28.8-chizma). bu yerda ellipsning katta o'qi ab=l,22d ga teng tasvirlanadi. eng oldin ellipsni h tekisligida chizilishi bilan tanishtiriladi. buning uchun: tasvirlanadigan aylana chizilib, uning markazi orqali x, y, z o'qlari hamda z ga perpendikular gorizontal yordamchi chiziq o'tkaziladi (28.9-chizma, a). bu gorizontal chiziq ellipsning katta o'qi hisoblanadi. aylana bilan kesishayotgan z o'q belgilab olinadi. z o'qi dagi 1- va 2-nuqtalarni markaz qilib 3-, 4- va 5-, …

28.10-chizma, b da berilgan. bu ellipsni yasashda katta o'qi ab _l x, kichik cd o'qi x o'q bilan qo'shilib qoladi. bunday ellipsni yasashda 1- va 2-nuqtalarni aylananing x o'q bilan kesishayotgan joylarida belgilanadi. ellipsning katta o'qini x o'qqa perpendikular qilib o'tkaziladi.
