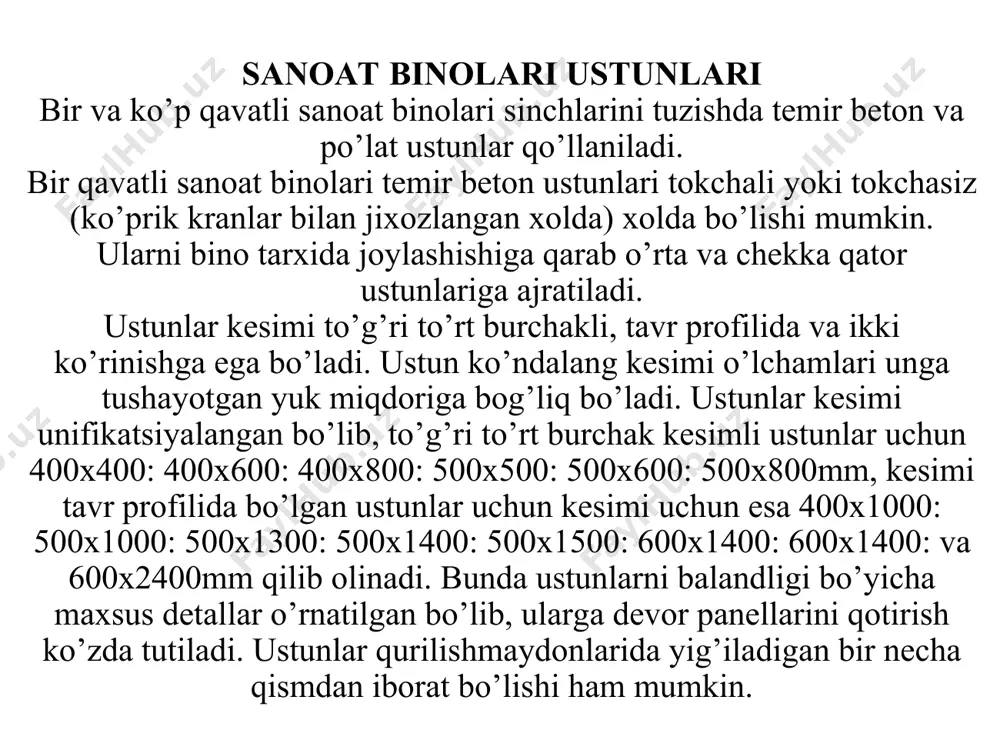

6-ma’ruza: mavzu: sanoat binolarida ishlatiladigan ustunlar turlari. faxverk ustunlar va ustunlar orasidagi bog’lovchilar. 6-ma’ruza: mavzu: sanoat binolarida ishlatiladigan ustunlar turlari. faxverk ustunlar va ustunlar orasidagi bog’lovchilar. reja: 1. sanoat binolari ustunlari 2. temirbeton kolonnalari, faxverk va kolonnalar orasidagi bog’lovchilar (svyazi) sanoat binolari ustunlari bir va ko’p qavatli sanoat binolari sinchlarini tuzishda temir beton va po’lat ustunlar qo’llaniladi. bir qavatli sanoat binolari temir beton ustunlari tokchali yoki tokchasiz (ko’prik kranlar bilan jixozlangan xolda) xolda bo’lishi mumkin. ularni bino tarxida joylashishiga qarab o’rta va chekka qator ustunlariga ajratiladi. ustunlar kesimi to’g’ri to’rt burchakli, tavr profilida va ikki ko’rinishga ega bo’ladi. ustun ko’ndalang kesimi o’lchamlari unga tushayotgan yuk miqdoriga bog’liq bo’ladi. ustunlar kesimi unifikatsiyalangan bo’lib, to’g’ri to’rt burchak kesimli ustunlar uchun 400x400: 400x600: 400x800: 500x500: 500x600: 500x800mm, kesimi tavr profilida bo’lgan ustunlar uchun kesimi uchun esa 400x1000: 500x1000: 500x1300: 500x1400: 500x1500: 600x1400: 600x1400: va 600x2400mm qilib olinadi. bunda ustunlarni balandligi bo’yicha maxsus detallar …

2 / 13

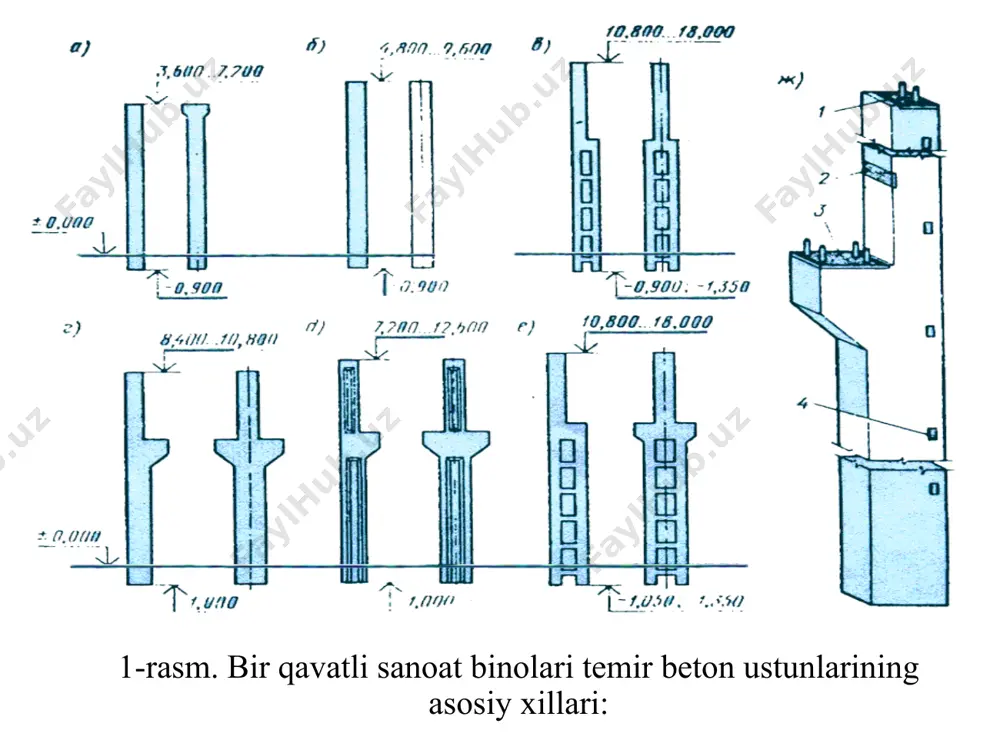

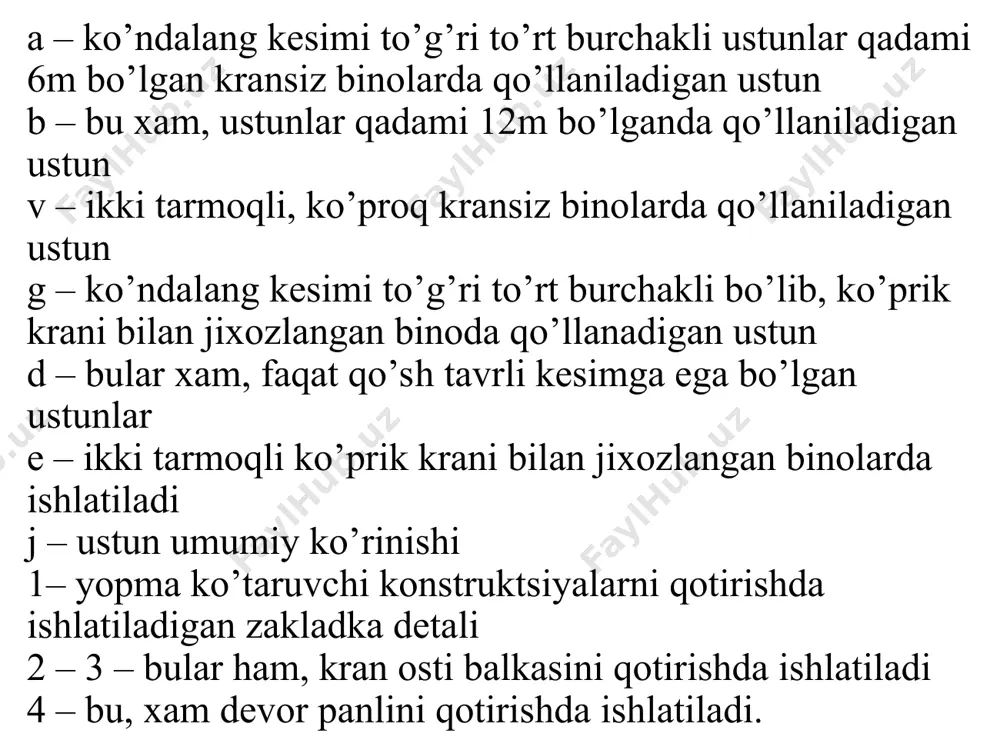

arda qo’llaniladigan ustun b – bu xam, ustunlar qadami 12m bo’lganda qo’llaniladigan ustun v – ikki tarmoqli, ko’proq kransiz binolarda qo’llaniladigan ustun g – ko’ndalang kesimi to’g’ri to’rt burchakli bo’lib, ko’prik krani bilan jixozlangan binoda qo’llanadigan ustun d – bular xam, faqat qo’sh tavrli kesimga ega bo’lgan ustunlar e – ikki tarmoqli ko’prik krani bilan jixozlangan binolarda ishlatiladi j – ustun umumiy ko’rinishi 1– yopma ko’taruvchi konstruktsiyalarni qotirishda ishlatiladigan zakladka detali 2 – 3 – bular ham, kran osti balkasini qotirishda ishlatiladi 4 – bu, xam devor panlini qotirishda ishlatiladi. ustunlarda o’rnatilgan maxsus quyma (zakladka) detallari va anker boltlarining joylashishi a – kransiz binolarning chetki qatorlari uchun b – kransiz binolarning o’rta qatorlari uchun v – kranli binolarning chetki qatorlariga mo’ljallangan to’g’ri burchakli ustun g – kranli binolarning o’rta katorlariga mo’ljallangan to’g’ri burchakli ustun d – kranli binolarning chetki qatorlariga mo’ljallangan ikki tarmoqli ustun 1. – quyma detallari 2. – …

3 / 13

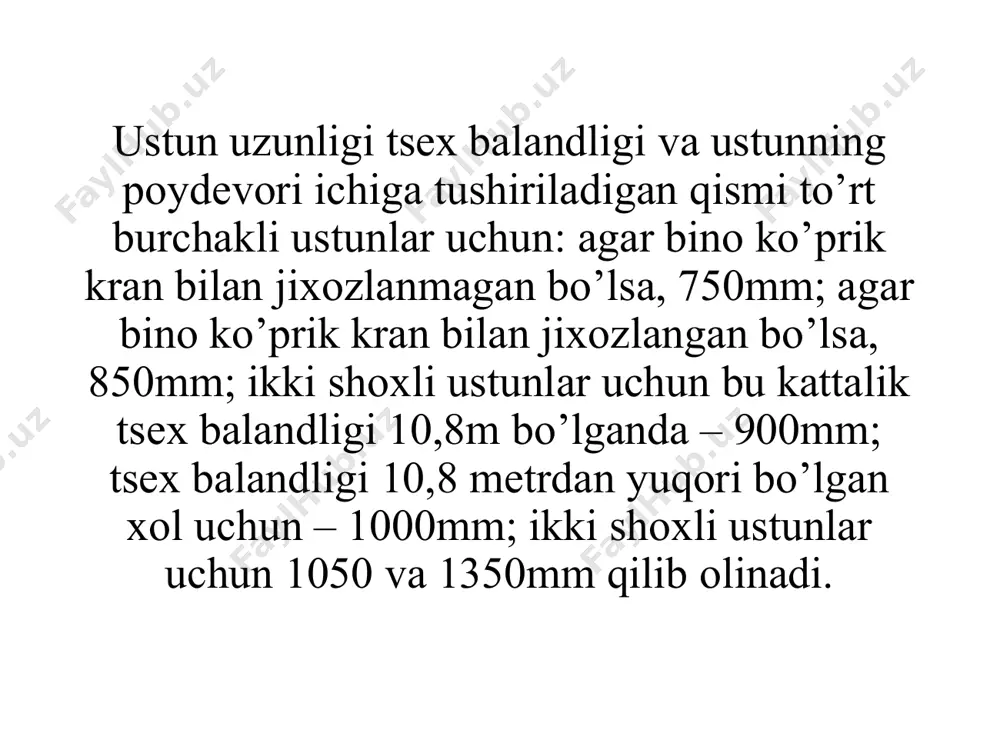

1,5 – 3 m balandlikda qo’yiladi. bir qavatli sanoat binolarida ko’priksimon kran bo’lmasa, kesimi xalqa shaklidagi temir-beton kolonnalar ham ishlatiladi. bu kolonna-larni tashqi diametri 300-1000 mm (100 mm oshadi), devorining qalinligi 50-100 mm, og’irligi 1,2-9 t. temirbeton kolonnalarga stropila konstruktsiyalari, kran osti va bog’lovchi to’sinlar, tashqi qator devor panellari, kolonnalar orasidagi vertikal bog’lovchilarni mahkamlash uchun, yordamchi metall elementlari qo’yiladi. konstruktsiya va elementlar kolonnaga ankerli boltlar va payvandlash usullari bilan bog’lanadi. kolonnalarni uzunligini tanlashda, tsexning balandligi va kolon-nani poydevor stakaniga mahkamlash chuqurligi olinadi. ko’priksimon krani bo’lmagan binolarda, to’g’ri burchakli kolonnalarni mahkamlash chuqurligi 750 mm (kolonnaning pastki otmetkasi – 0,9 m, ko’priksimon kranida esa 850 mm (otmetkasi – 1,0 m), ikki tarmoqlilarda 900 dan 1200 mm (otmetkasi 1,05 dan 1,35 m gacha). bir qavatli sanoat binolarda asosiy kolonnalardan tashqari faxverk (yordamchi) kolonnalar ham ishlatiladi, ular asosan bino yon tomoni, chetki bo’ylama qator kolonnalarining qadami 12 m, devor panelining uzunasi 6m bo’lganda qo’llanadi. …

4 / 13

on kransiz va osma kran bilan jihozlangan bo’lsa, u holda, kolonnalar orasidagi vertikal bog’lovchilar, xonalarni balandligi 9,6 m va undan baland bo’lsa qo’yiladi. e’tiboringiz uchun raxmat!
