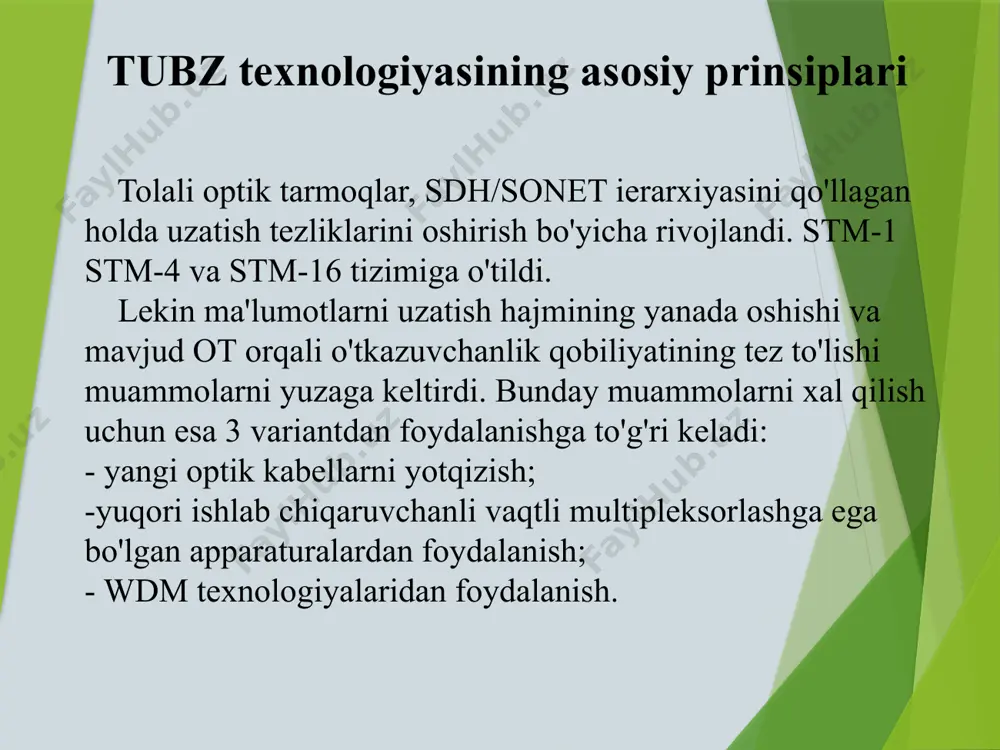

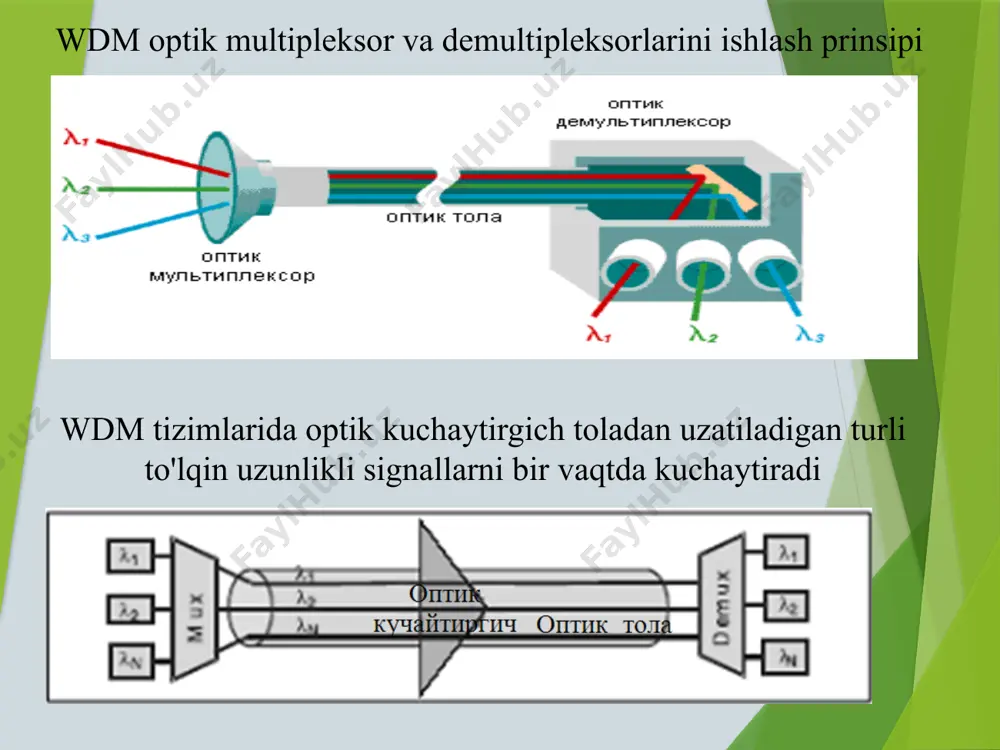

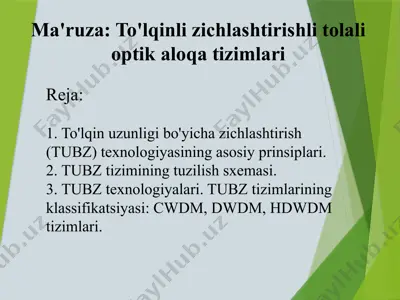

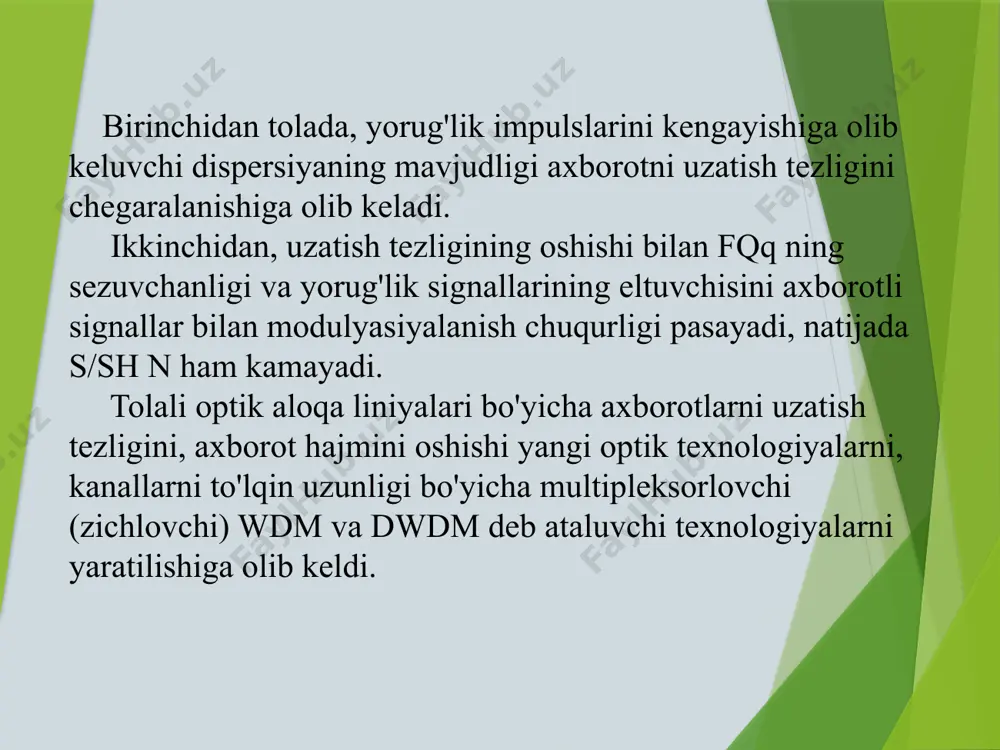

презентация powerpoint reja: 1. to'lqin uzunligi bo'yicha zichlashtirish (tubz) texnologiyasining asosiy prinsiplari. 2. tubz tizimining tuzilish sxemasi. 3. tubz texnologiyalari. tubz tizimlarining klassifikatsiyasi: cwdm, dwdm, hdwdm tizimlari. ma'ruza: to'lqinli zichlashtirishli tolali optik aloqa tizimlari wdm tizimining tuzilish sxemasi tolali optik tarmoqlar, sdh/sonet ierarxiyasini qo'llagan holda uzatish tezliklarini oshirish bo'yicha rivojlandi. stm-1 stm-4 va stm-16 tizimiga o'tildi. lekin ma'lumotlarni uzatish hajmining yanada oshishi va mavjud ot orqali o'tkazuvchanlik qobiliyatining tez to'lishi muammolarni yuzaga keltirdi. bunday muammolarni xal qilish uchun esa 3 variantdan foydalanishga to'g'ri keladi: - yangi optik kabellarni yotqizish; -yuqori ishlab chiqaruvchanli vaqtli multipleksorlashga ega bo'lgan apparaturalardan foydalanish; - wdm texnologiyalaridan foydalanish. tubz texnologiyasining asosiy prinsiplari wdm optik multipleksor va demultipleksorlarini ishlash prinsipi wdm tizimlarida optik kuchaytirgich toladan uzatiladigan turli to'lqin uzunlikli signallarni bir vaqtda kuchaytiradi birinchidan tolada, yorug'lik impulslarini kengayishiga olib keluvchi dispersiyaning mavjudligi axborotni uzatish tezligini chegaralanishiga olib keladi. ikkinchidan, uzatish tezligining oshishi bilan fqq ning sezuvchanligi va …

2 / 30

ologiyasi bir vaqtning o'zida keng spektrdagi optik nurlanishlarni o'tkazuvchi optik tola qobiliyatiga yoki interferensiyalanmaydigan va o'zaro bog'lanmagan to'lqin uzunliklarining juda katta majmuasiga asoslangan. wdm texnologiyasi optik kanallarning va aloqa tarmoqlarining o'tkazuvchanlik qobiliyatini 100 martagacha oshirish va ot ning o'tkazish qobiliyatidan samarali faydalanish, terabit tezligikgacha etkazish imkonini beradi. wdm texnologiyasining avzalligi: - kanallarning o'tkazuvchanlik qobiliyatini yuqoriligi; - ma'lumotlarni uzatish tezligining yuqoriligi; - wdm tizimining modul tuilishi tarmoqni oson modernizasiyalash va kanallar soni oson oshirish; - bitta optik tola orqali trafiklarni ikki tomonlama, dupleks rejimda (bir vaqtning o'zida ikki tomonlama yo'nalishda) uzatish imkonining mavjudligi; - tor oraliqli yarim o'tkazgichli lezerlardan foydalanish imkoniga egaligi (nurlanish spektrining kengligi 0,1 nm); - keng polosali kuchaytirgichlardan va yaqin kanallarni ajratishda optik filtrlardan foydalanish imkoniyati; - qo'llaniladigan multipleksor va demultipleksorlarni narhini arzonligi; - to’liq optik tarmoqlarga o’tish. wdm texnologiyasi kamchiliklari: - yaqin chastotalarni qo'llaganda dwdm tizimlarining eng qimmatbaho elementlaridan biri bo'lgan, to'lqin uzunliklarining yuqori mo'tadil va tor …

3 / 30

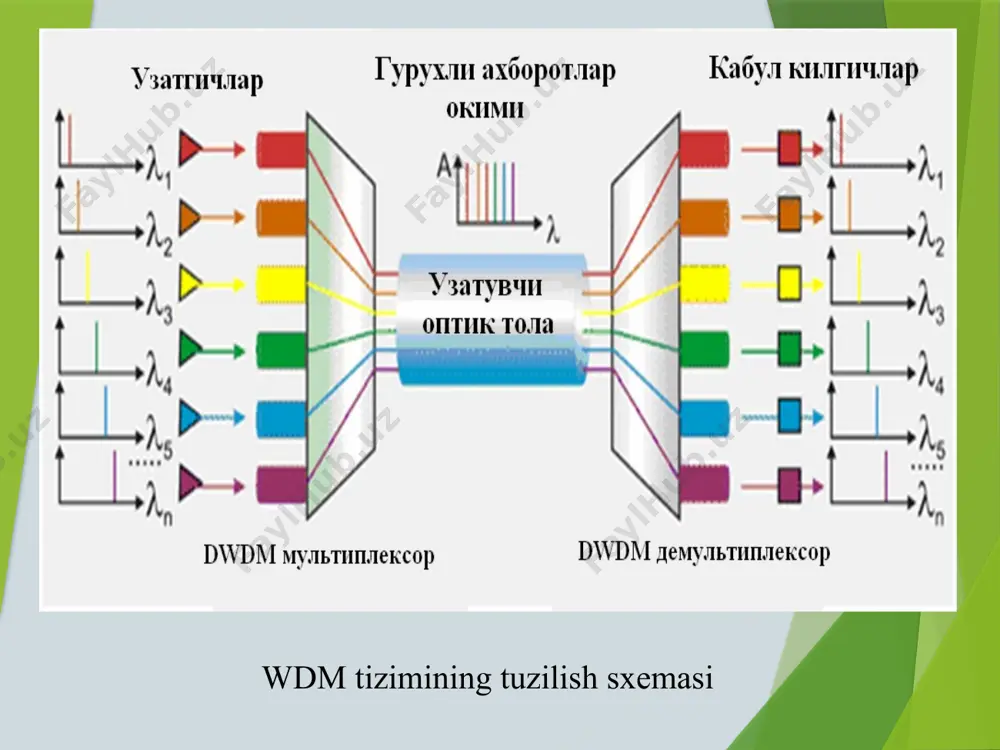

tishi mumkin. buning uchun eltuvchi, uzatuvchi trafikka mos keluvchi raqamli signal bilan modulyasiyalanadi. tubz tizimining tuzilish sxemasi 1-расм. wdm тизимининг тузилиш схемаси. tizimning uzatuvchi qismi turli to'lqin uzunligiga ega bo'lgan signallar wdm mux multipleksorlari yordamida multipleksorlanadi va optik tolaga uzatiladi. wdm texnologiyasi turli to'lqin uzunlikli signallarni optik kabelning bitta optik tolasi orqali uzatish imkonini beradi, bu bilan o'tkazish qobiliyati talablariga bo'lgan ehtiyoj qondiriladi. qabul qiluvchi qismda tola chiqishidan oqim qabul qilinadi va demultipleksorlanadi, ya'ni to'lqin tashuvchiga ega bo'lgan oqimlarga ajratiladi. wdm ning prinsipial sxemasi juda oddiy. bunday texnologiyada bir tola orqali sdh ning bir nechta optik kanalini uzatish uchun, signallarning optik to'lqin uzunligi o'zgartiriladi, multipleksor yordamida ular birlashtiriladi va optik liniyaga beriladi. qabul qiluvchi punktda teskari jarayon amalga oshadi tubz texnologiyalar. tubz tolali optik aloqa tizimlarining klassifikasiyasi: cwdm, dwdm, hdwdm tizimlari va ularning asosiy parametrlari wdm da multipleksorlash uch turga bo'linadi: - cwdm - odatdagi wdm tizimi - 1270-1610 nm …

4 / 30

ta maksimum 64 ta o’nlab/yuzlab narxi past yuqori yuqori bu yerda: o – birlamchi diapazon (original, 1260-1360 nm), e – kengaytirilgan diapazon (extended, 1360-1460 nm), s – qisqa to'lqinli diapazon (short wavelength, 1460-1530 nm), c – standart diapazon (conventional, 1530-1570 nm), l – uzun to'lqinli diapazon (long wavelength, 1570-1625 nm). interfaces type wavelength output power maximum input power minimum input power distances attenuator fiber i-64.1 1310 nm -1 ~ -6 dbm -1 dbm -11 dbm 2 km g.652 sm i-64.2 1550 nm -1 ~ -5 dbm -1 dbm -14 dbm 25 km g.652 sm s-64.2 1550 nm +2 ~ -1 dbm -1 dbm -14 dbm 40 km 5db g.652 sm 1000base-sx 850 nm -3 ~ -9 dbm -3 dbm -17 dbm 250 ~ 500 m g651 mm 50/125 62/125 1000base-lx 1310 nm -3 ~ -11 dbm -3 dbm -19 dbm up to 5 km (10km) g.652 sm 10g base-sr 850 …

5 / 30

50 dbm -60 dbm level scale 1mw is reference level ; mw relative power level black box pin = 10 dbm pout = 4 dbm black box has attenuation of signal. loss is 6 dbm relative power level black box pin = 3 dbm pout = 12 dbm black box amplify signal. gain is 9 dbm lambda grid (g.694) lambda grid with 50ghz step and 96 lambdas (g.694) lambda grid with 12.5 ghz step and 384 channels (g.694) lambda grid (g.694) lambda grid (g.694) application code selection rasmdan ko'rinib turibdiki, 50 ghz intervalni stm-64 kanallariga qo'llab bo'lmaydi, chunki bunday holda qo'shni kanallarning spektrlari bir-birini to'sib qolishi mumkin. faqatgina kichikroq tezlikli tizimlar uchun (stm-4 va undan past), spektrlarning bir-birini to'sib qolishi yuz bermaydi. uchinchidan, 50 ggs intervalda qayta joylashtiradigan lazerlar, multipleksorlar va boshqa uskunalar sifatiga bo'lgan talab oshib boradi, bu esa shu uskunalarning narxini oshiradi. tolada kanallarning spektral joylashuvi pluggable optics …
