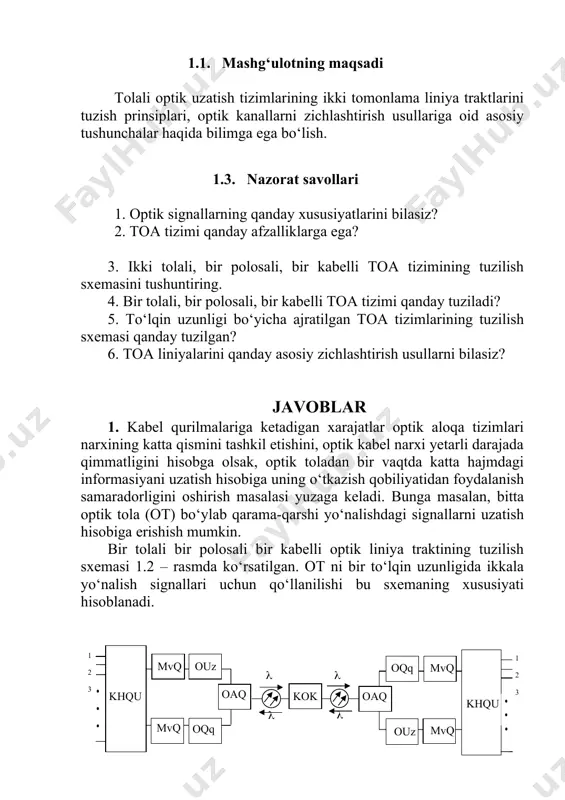

o‘zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muxammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti optik aloqa tizimlari fani bo‘yicha 1-laboratoriya mavzu: tolali optik uzatish tizimlarining ikki tomonlama liniya traktlarini tuzish prinsiplari, optik kanallarni zichlashtirish usullari bajardi:411-18 gurux talabasi abduhamidov h. tekshirdi:komilov r toshkent 2021 1.1. mashg‘ulotning maqsadi tolali optik uzatish tizimlarining ikki tomonlama liniya traktlarini tuzish prinsiplari, optik kanallarni zichlashtirish usullariga oid asosiy tushunchalar haqida bilimga ega bo‘lish. 1.3. nazorat savollari 1. optik signallarning qanday xususiyatlarini bilasiz? 2. toa tizimi qanday afzalliklarga ega? 3. ikki tolali, bir polosali, bir kabelli toa tizimining tuzilish sxemasini tushuntiring. 4. bir tolali, bir polosali, bir kabelli toa tizimi qanday tuziladi? 5. to‘lqin uzunligi bo‘yicha ajratilgan toa tizimlarining tuzilish sxemasi qanday tuzilgan? 6. toa liniyalarini qanday asosiy zichlashtirish usullarni bilasiz? javoblar 1. kabel qurilmalariga ketadigan xarajatlar optik aloqa tizimlari narxining katta qismini tashkil etishini, optik kabel narxi yetarli darajada qimmatligini hisobga olsak, optik toladan …

2 / 8

i. lekin subnanosekundli impulslarni uzatish toat uzatib qabul qiluvchi apparaturalarining optoelektron qurilmalarining oxirgi imkoniyatiga yaqin bo‘lgan tezkorligiga juda yuqori talablar qo‘yadi. bundan tashqari optik tolaning dispersiya xususiyatlari tufayli uzatish tezligi, o‘tkazish oralig‘i ham chegaralangan. оuz 1 оc оuz n (n-1) t оuz 2 ∆ t от 1 2 n оуз 1 оc оуз n (n-1) t оуз 2 ∆ t от 1 2 n 1.5-rasm. optik signallar darajasida vaqt bo‘yicha zichlashtirilgan toa tizimining liniya trakti. vaqt bo‘yicha zichlashtirishning asosiy afzalligi bu ot o‘tkazish qobiliyatidan samarali foydalanish koeffisientining ortishi va to‘liq optik aloqa tarmoqlarini yaratish imkoniyatining mavjudligi hisoblanadi. 2. har bir optik tola ikki simli fizik zanjirga o‘xshaydi, chunki kabelning optik tolalari orasida o‘zaro o‘tishlar bo‘lmaydi. shuning uchun toa ning uzatish va qabul qilish traktlari bitta kabel bo‘ylab tashkil etiladi, ya’ni toa bir kabelli hisoblanadi. shu tarzda, berilgan optik liniya traktini tashkil etish sxemasi ikki tolali bir polosali bir kabelli hisoblanadi. …

3 / 8

r polosali bir kabelli hisoblanadi. 4. kabel qurilmalariga ketadigan xarajatlar optik aloqa tizimlari narxining katta qismini tashkil etishini, optik kabel narxi yetarli darajada qimmatligini hisobga olsak, optik toladan bir vaqtda katta hajmdagi informasiyani uzatish hisobiga uning o‘tkazish qobiliyatidan foydalanish samaradorligini oshirish masalasi yuzaga keladi. bunga masalan, bitta optik tola (ot) bo‘ylab qarama-qarshi yo‘nalishdagi signallarni uzatish hisobiga erishish mumkin. bir tolali bir polosali bir kabelli optik liniya traktining tuzilish sxemasi 2 – rasmda ko‘rsatilgan. ot ni bir to‘lqin uzunligida ikkala yo‘nalish signallari uchun qo‘llanilishi bu sxemaning xususiyati hisoblanadi. 1 2 3 n khqu mvq mvq ouz kok khqu 1 2 3 n oqq mvq mvq ouz oaq oaq oqq 2-rasm. bir tolali bir polosali bir kabeli toa sxemasi 5. to`lqin uzunligi bo‘yicha zichlashtirilgan (bir tolali ko‘p polasali bir kabelli) toa tizimida bir optik tola bo‘ylab bir vaqtda to`lqin uzunligi bo‘yicha zichlashtirilgan bir necha optik tashuvchilar uzatiladi. bunday tizimlarni tuzish, qo‘llanilladigan spektr …

4 / 8

anish koeffisienti boshqa an'anaviy tuzilgan optik tizimlarning liniya traktiga nisbatan n marta oshadi. λ1 λ1 λn λn 3-rasm. to‘lqin uzunligi bo‘yicha zichlashtirilgan toa tizimining tuzilish sxemasi optik tashuvchilarni birlashtirish va ajratish uchun turli optik spektral qurilmalar optik multipleksor va demultipleksorlar qo‘llanilishi mumkin. ularning ishi fizik optikaning dispersiya, difraksiya va interferensiya xodisalariga asoslangan. optik multipleksor va demultipleksorlar optik prizma, ko‘p qatlamli dielektrik, difraksion panjara asosida tuzilishlari mumkin. 6 . toa liniyalarini quyidagi zichlashtirish usullari mavjud: vaqt bo‘yicha, chastota va to`lqin uzunligi bo‘yicha. i.vaqt bo‘yicha zichlashtirish. bu usulda bir necha informatsion oqimlarni bitta oqimga birlashtirish nazarda tutiladi. birlashtirish elektrik signallar va optik signallar darajasida amalga oshirilishi mumkin. elektrik signallar darajasida vaqt bo‘yicha zichlashtirilgan toat liniya traktining tuzilish sxemasi 4-rasmda ko‘rsatilgan. bq оuz оqq аq а' в' а в ot 4-rasm. elektrik signallar darajasida vaqt bo‘yicha zichlashtirilgan toa tizimining liniya trakti. ii. chastota bo‘yicha zichlashtirish. chastota bo‘yicha zichlashtiriladigan toa liniyalarida turli axborot manbalarining …

5 / 8

an /4 fn omn guruhli optik signal axborot manbai axborot manbai ko‘zgu iii. to‘lqin uzunligi bo‘yicha zichlashtirish. optik tolaning o‘tkazish qobiliyatidan samarali foydalanish koeffisientini oshirishning istiqbolli yo‘nalishlaridan biri tÿlqin uzunligi bo‘yicha zichlashtirishdir. to‘lqin uzunligi bo‘yicha zichlashtirish usuli 1.3-rasmda tasvirlangan edi. bunda liniya kabelidagi bir optik tola orqali kÿplab axborotlarni uzatish xisobiga sezilarli darajada iqtisodiy samaradorlikka erishiladi. bundan tashqari, bu usul qo‘shimcha qurilish ishlarisiz tarmoq rivojlanishini ta'minlash, shuningdek tarmoqlangan daraxtsimon va xalqali tarmoqlarni tuzish imkonini beradi. bunda har xil tezlikli, raqamli va analog turli modulyasiyali (telefon, televidenie, telemetriya, boshqarish signallari) signallarni uzatish imkoniyati kengayadi. bu esa iqtisodni tejovchi ko‘p funksiyali aloqa tizimlarini tashkil etishni ta'minlaydi. optik tolaning spektral o‘tkazish oralig‘idan bir muncha to‘liq foydalanish bu usulning eng muhim afzalliklaridan biri hisoblanadi. xozirgi kunda 0,8...1,8 mkm diapazon oralig‘i o‘rganilgan. agarda spektral kanalning kengligi 10 nm ni tashkil etsa, u holda belgilangan diapazonda 100 tagacha spektral kanallarni joylashtirish mumkin. to‘lqin uzunligi bo‘yicha zichlashtirilgan …
