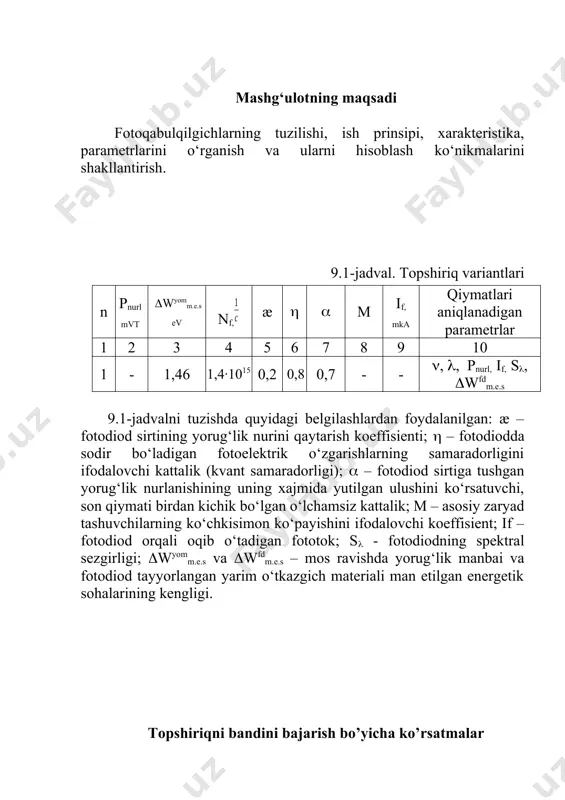

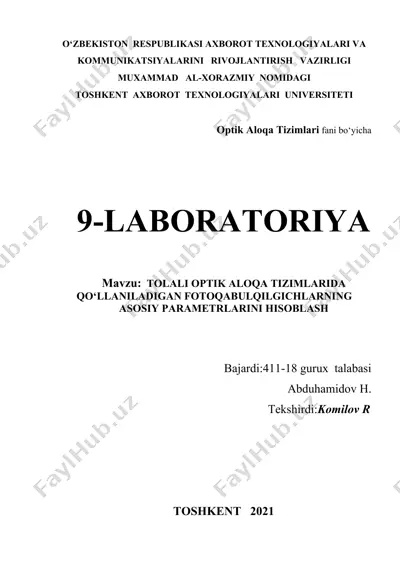

o‘zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muxammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti optik aloqa tizimlari fani bo‘yicha 9-laboratoriya mavzu: tolali optik aloqa tizimlarida qo‘llaniladigan fotoqabulqilgichlarning asosiy parametrlarini hisoblash bajardi:411-18 gurux talabasi abduhamidov h. tekshirdi:komilov r toshkent 2021 mashg‘ulotning maqsadi fotoqabulqilgichlarning tuzilishi, ish prinsipi, xarakteristika, parametrlarini o‘rganish va ularni hisoblash ko‘nikmalarini shakllantirish. n pnurl mvт wyomm.e.s ev nf, æ м if, mka qiymatlari aniqlanadigan parametrlar 1 2 3 4 5 6 7 8 9 10 1 - 1,46 1,4∙1015 0,2 0,8 0,7 - - , , рnurl, if, s, wfdm.e.s 9.1-jadval. topshiriq variantlari 9.1-jadvalni tuzishda quyidagi belgilashlardan foydalanilgan: æ – fotodiod sirtining yorug‘lik nurini qaytarish koeffisienti; – fotodiodda sodir bo‘ladigan fotoelektrik o‘zgarishlarning samaradorligini ifodalovchi kattalik (kvant samaradorligi); – fotodiod sirtiga tushgan yorug‘lik nurlanishining uning xajmida yutilgan ulushini ko‘rsatuvchi, son qiymati birdan kichik bo‘lgan o‘lchamsiz kattalik; m – asosiy zaryad tashuvchilarning ko‘chkisimon ko‘payishini ifodalovchi koeffisient; if – fotodiod orqali …

2 / 5

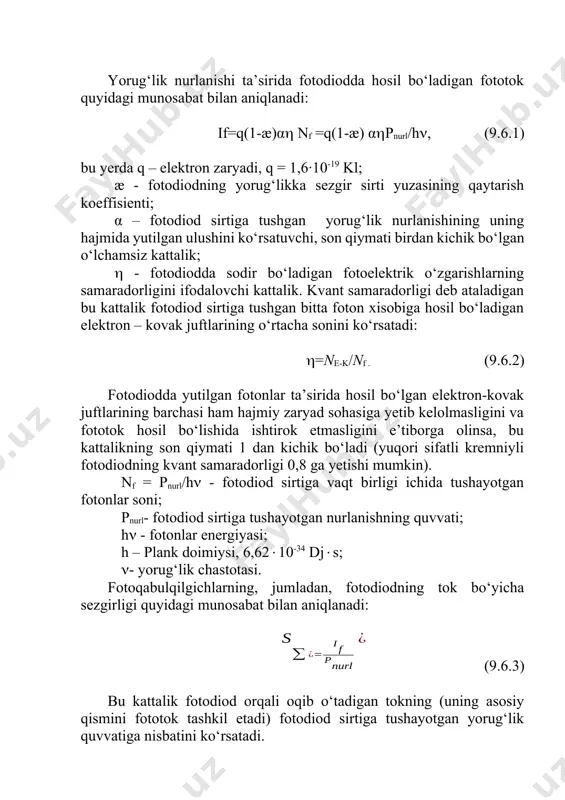

oelektrik o‘zgarishlarning samaradorligini ifodalovchi kattalik. kvant samaradorligi deb ataladigan bu kattalik fotodiod sirtiga tushgan bitta foton xisobiga hosil bo‘ladigan elektron – kovak juftlarining o‘rtacha sonini ko‘rsatadi: =ne-k/nf . (9.6.2) fotodiodda yutilgan fotonlar ta’sirida hosil bo‘lgan elektron-kovak juftlarining barchasi ham hajmiy zaryad sohasiga yetib kelolmasligini va fototok hosil bo‘lishida ishtirok etmasligini e’tiborga olinsa, bu kattalikning son qiymati 1 dan kichik bo‘ladi (yuqori sifatli kremniyli fotodiodning kvant samaradorligi 0,8 ga yetishi mumkin). nf = pnurl/h - fotodiod sirtiga vaqt birligi ichida tushayotgan fotonlar soni; pnurl- fotodiod sirtiga tushayotgan nurlanishning quvvati; h - fotonlar energiyasi; h – plank doimiysi, 6,6210-34 djs; - yorug‘lik chastotasi. fotoqabulqilgichlarning, jumladan, fotodiodning tok bo‘yicha sezgirligi quyidagi munosabat bilan aniqlanadi: (9.6.3) bu kattalik fotodiod orqali oqib o‘tadigan tokning (uning asosiy qismini fototok tashkil etadi) fotodiod sirtiga tushayotgan yorug‘lik quvvatiga nisbatini ko‘rsatadi. fotoqabulqilgich (fotodiod) ning integral sezgirligi (9.6.3) va spektral sezgirligi (9.6.3) ni farqlaydilar. (9.6.1) ifodani e’tiborga olsak, fotodiodning spektral …

3 / 5

yarim o‘tkazgich man etilgan energetik sohasining kengligi) to‘lqin uzunligining qiymati (9.6.5) uy harorati sharoitida kremniyli fotodiod uchun (wfdm.e.s=1,12 ev) ~ 1,1 mkm, germaniyli fotodiod uchun (wfdm.e.s=0,72 ev) ~ 1,72 mkm, ingaasp yarim o‘tkazgichli fotodiod uchun (wfdm.e.s=0,8 ev) ~ 1,55 mkm qiymat bilan cheklanganligi ma’lum bo‘ladi. yorug‘lik manbaidan tarqalayotgan va optik tola bo‘ylab fotoqabulqiligich sirtiga tushayotgan nurlanish quvvatining o‘rtacha qiymati quyidagi miqdoriy munosabat bilan aniqlanadi: (9.6.6) yorug‘lik nuralanishi fotoqabulqilgich - fotodiod sirtiga tushib, unda elektron kovak juftlarini generatsiyalashi va fototok hosil qilishi uchun uning tarqibidagi fotonlar energiyasi quyidagi shartni qanoatlantirish zarur: (9.6.7) agar yorug‘lik manbai uchun munosabat o‘rinli ekanligini e’tiborga olsak, fotoqabulqilgichning yorug‘lik manbai bilan spektral jihatdan muvofiqligini ifodalovchi (9.6.7) munosabat quyidagi ko‘rinishni oladi: wfdm.e.s.wyom m.e.s. (9.6.8) . image4.wmf oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image1.wmf oleobject1.bin image2.wmf oleobject2.bin image3.wmf oleobject3.bin ) ( l l nurl f p i s = n ah l …

4 / 5

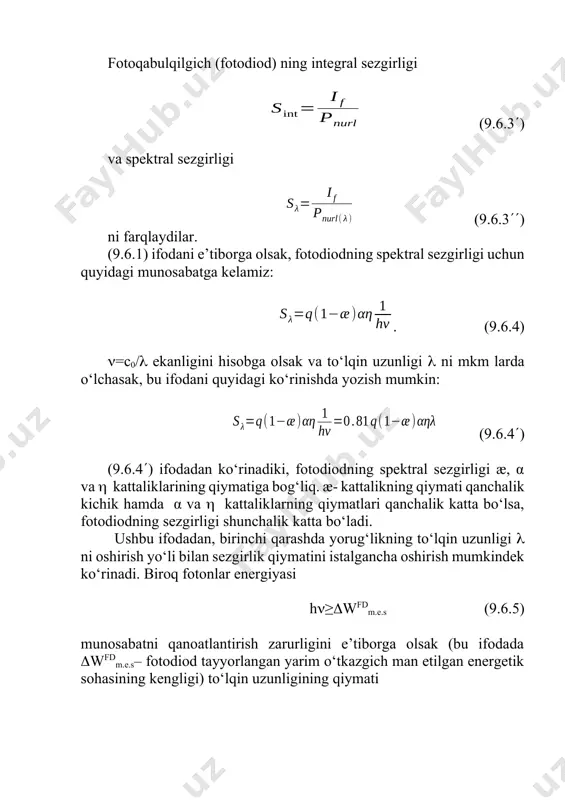

optik aloqa tizimlari fani bo‘yicha laboratoriya mashg‘uloti - Page 4

5 / 5

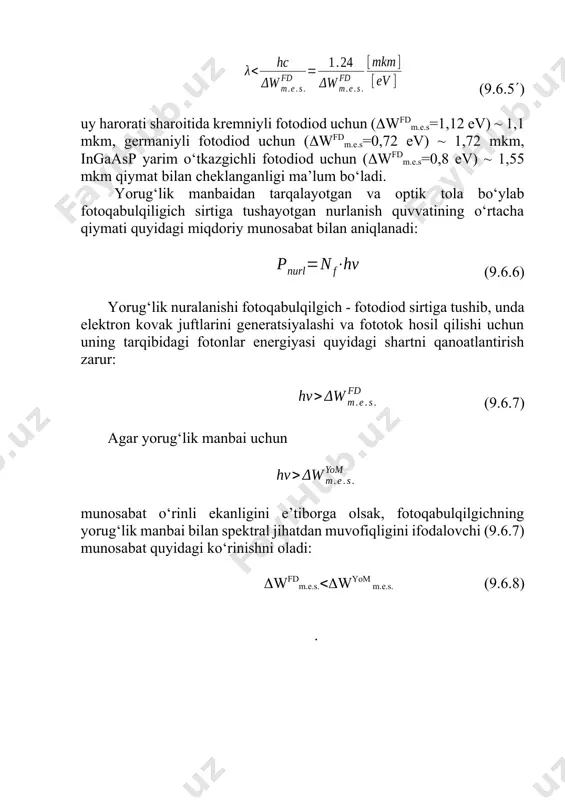

optik aloqa tizimlari fani bo‘yicha laboratoriya mashg‘uloti - Page 5
