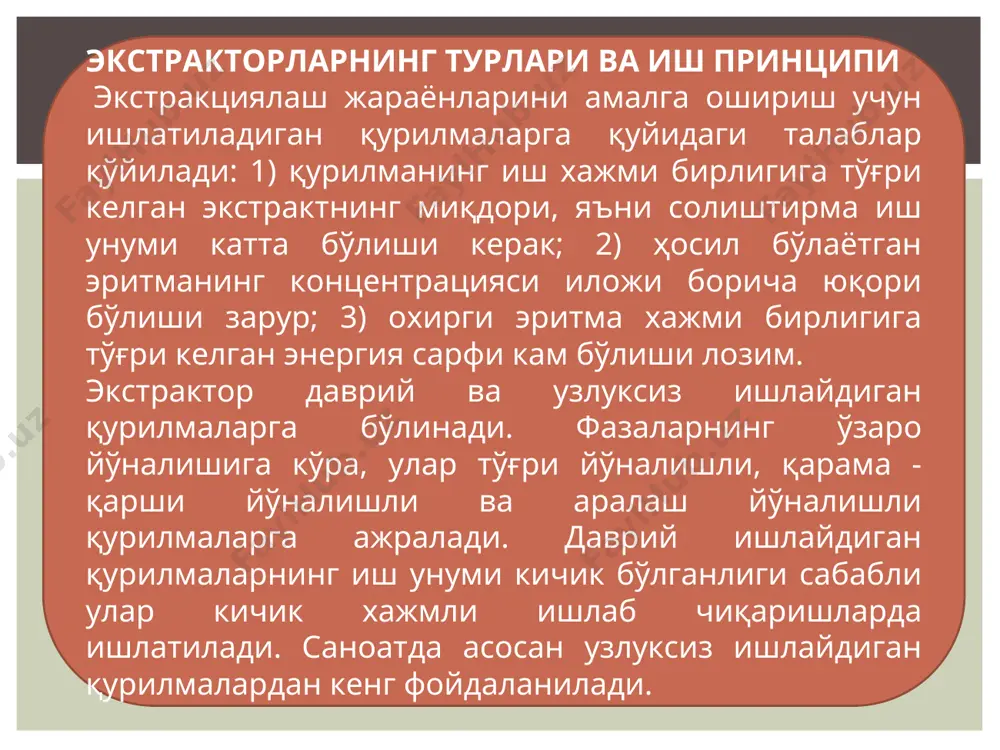

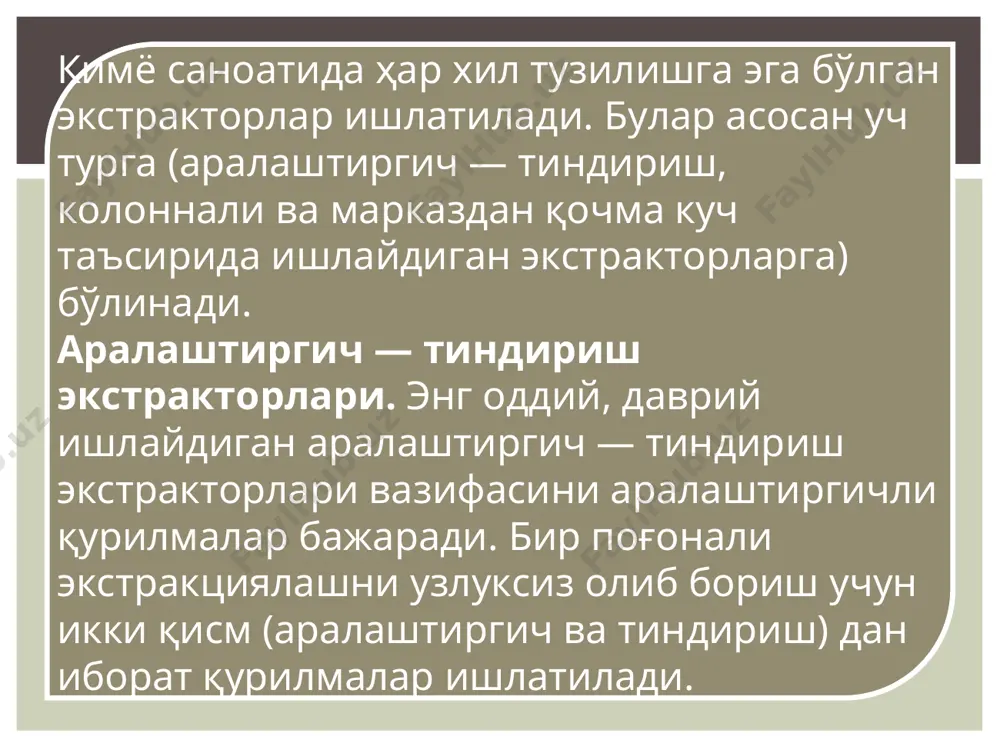

презентация powerpoint экстракторларнинг тузилиши режа: 1. экстракторларнинг турлари ва иш принципи 2. экстракторларни ҳисоблаш экстракторларнинг турлари ва иш принципи экстракциялаш жараёнларини амалга ошириш учун ишлатиладиган қурилмаларга қуйидаги талаблар қўйилади: 1) қурилманинг иш хажми бирлигига тўғри келган экстрактнинг миқдори, яъни солиштирма иш унуми катта бўлиши керак; 2) ҳосил бўлаётган эритманинг концентрацияси иложи борича юқори бўлиши зарур; 3) охирги эритма хажми бирлигига тўғри келган энергия сарфи кам бўлиши лозим. экстрактор даврий ва узлуксиз ишлайдиган қурилмаларга бўлинади. фазаларнинг ўзаро йўналишига кўра, улар тўғри йўналишли, қарама - қарши йўналишли ва аралаш йўналишли қурилмаларга ажралади. даврий ишлайдиган қурилмаларнинг иш унуми кичик бўлганлиги сабабли улар кичик хажмли ишлаб чиқаришларда ишлатилади. саноатда асосан узлуксиз ишлайдиган қурилмалардан кенг фойдаланилади. кимё саноатида ҳар хил тузилишга эга бўлган экстракторлар ишлатилади. булар асосан уч турга (аралаштиргич — тиндириш, колоннали ва марказдан қочма куч таъсирида ишлайдиган экстракторларга) бўлинади. аралаштиргич — тиндириш экстракторлари. энг оддий, даврий ишлайдиган аралаштиргич — тиндириш экстракторлари вазифасини аралаштиргичли …

2 / 23

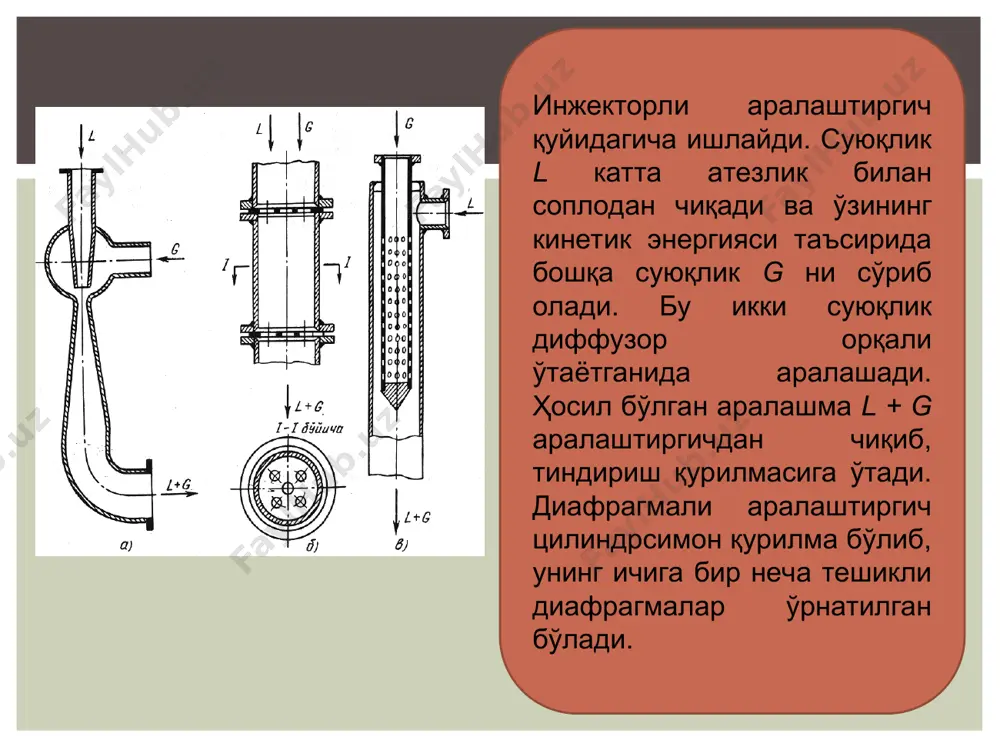

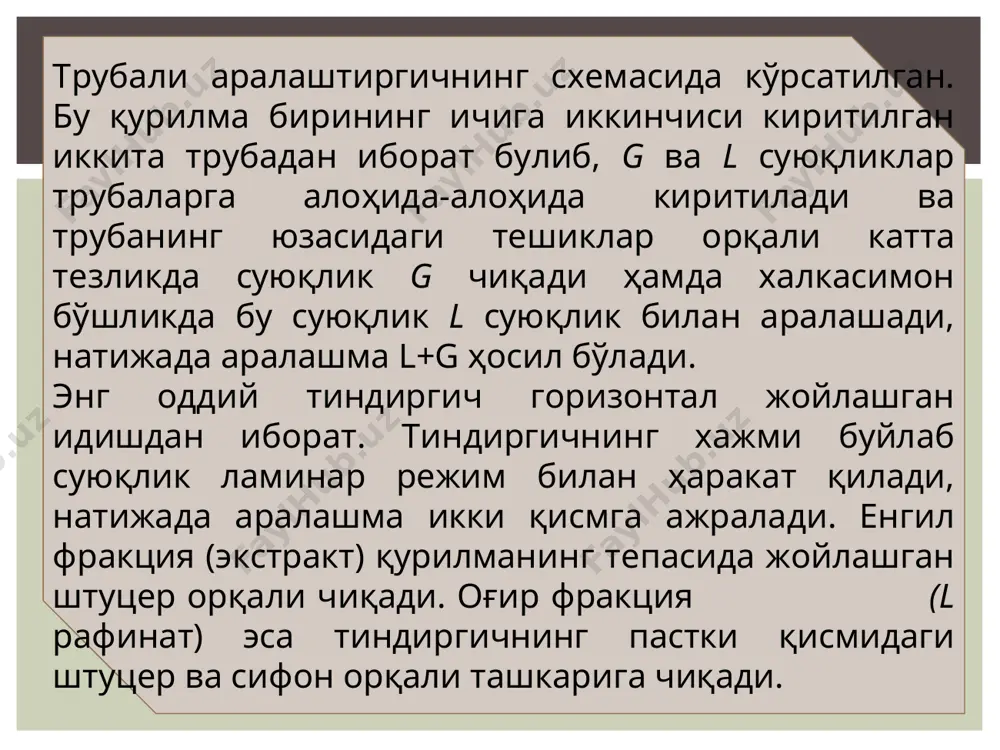

сидаги тешиклар орқали катта тезликда суюқлик g чиқади ҳамда халкасимон бўшликда бу суюқлик l суюқлик билан аралашади, натижада аралашма l+g ҳосил бўлади. энг оддий тиндиргич горизонтал жойлашган идишдан иборат. тиндиргичнинг хажми буйлаб суюқлик ламинар режим билан ҳаракат қилади, натижада аралашма икки қисмга ажралади. енгил фракция (экстракт) қурилманинг тепасида жойлашган штуцер орқали чиқади. оғир фракция (l рафинат) эса тиндиргичнинг пастки қисмидаги штуцер ва сифон орқали ташкарига чиқади. аралашмаларни икки қисмга ажратишда мураккаб тузилишга эга бўлган бошқа тиндириш қурилмалари (гидроциклонлар, центрифугалар ва марказдан қочма сепараторлар) ҳам кенг ишлатилади. саноатда кўпинча икки хил фазани аралаштириш ва ажратиш операциялари битта қурилмада амалга оширилади. бундай қурилмалар аралаштириш-тиндириш экстракторлари деб аталади. дастлабки эритма l ва эритувчи g тегишли трубалар орқали аралаштириш камерасига юборилади. аралаштириш зонасида аралаштиргич доим ишлаб туради. ҳосил бўлган аралашма юқорига кўтарилади, сўнгра халқасимон бўшлик, орқали ажратиш зонасига ўтади. оғир фракция l қурилмадан сифонли труба орқали, енгил фракция g эса қурилманинг юқорисига жойлашган штуцер …

3 / 23

ан биттаси яхлит оқим билан иккинчи фаза эса қарама-қарши йўналишда майда томчилар ҳолатида ҳаракат қилади. бундай қурилмалар оддий тузилишга эга, бироқ уларнинг самарадорлиги жуда кам. насадкали экстракторлар-нинг тузилиши абсорбция ва ректификация учун ишлатила-диган шунга ўхшаш қурилмалардан фарқ қилмайди. агар дастлабки эритма ва эритувчи зичликлари оралиғидаги фарқ 100 кг/м3 дан кам ва фазалар ўртасидаги сирт таранглик кучи катта қийматга эга булса, бунда контакт юзасини анча ошириш учун ташқаридан энергия бериладиган, яъни механик аралаштиргич билан жихозланган экстракторлар ишлатилади. механик аралаштириш дискли, турбинали, парракли ва шу каби аралаштиргичлар ёрдамида амалга оширилади. ташқаридан энергия бериладиган экстракторлар қаторига биринчи навбатда роторли қурилмалар киради (7-5 расм). бу турдаги экстракторларнинг дастлабки вариантларидан бири шайбел колоннаси ҳисобланади. бу колонна кетма-кет жойлашган аралаштириш 1 ва тиндириш 2 секцияларидан ташкил топган. аралаштириш секцияларида валга бириктирилган аралаштиргичлар 3 ўрнатилган. тиндириш секциялари насадкалар (масалан, катта катакли қилиб тўкилган тўрлар) билан тўлдирилади. расма да кўрсатилган экстракторнинг аралаштириш секцияси 1 билан тиндириш секцияси 11 …

4 / 23

задан тўла ажралади ва тегишли штуцер орқали колоннадан ташқарига чиқарилади. оғир фаза эса экстракторнинг пастки қисмидан узатилади. пульсацияли экстракторларда ҳам икки фазали оқимга қўшимча энергия берилади. бунда қурилманинг ичидаги суюқликка пульсаторлар ёрдамида қайтарма — илгарилма ҳаракат берилади. пульсация тебранишлари таъсирида оқимнинг турбулентлиги ва фазаларнинг томчиларга айланиш даражаси ортади, натижада насадкали ва ғалвирсимон тарелкали колонналардаги модда ўтказиш жараёнининг самарадорлиги кўпаяди. саноатда пульсаторлар сифатида клапансиз поршенли, плунжерли ёки мембранали насадкалар, ёхуд махсус пневматик қурилмалар ишлатилади. пульсацион экстракторларда одатда ғалвирсимон ҳамда кримз типидаги тарелкалар ишлатилади. ғалвирсимон тарелка тешикларининг диаметри 3—5 мм, тарелкадаги ҳамма тешикларнинг юзаси эса колонна кўндаланг кесими юзасининг 20—25% ини ташкил этади. тарелкалар орасидаги масофа 50 мм. пульсацияли экстракторлар-нинг диаметри чегараланган бўлади (энг кўпи билан 600; 800 мм). экстракторнинг самарадорлиги пульсатор тебраниши-нинг частотаси ва амплиту-дасига боғлиқ. пульсаторлар-нинг кўпинча оптимал тебранишлар сони минутига пневматик пульсацион системали 200 - 300 ни ташкил қилади, экстракцион қурилма: бунда амплитуда 1—2 мм га тенг 1- пульсацион …

5 / 23

фаза қатламининг баландлиги hя = 0,2 м бўлганда модда ўтказиш жараёни анча тез боради. тарелкалар орасидаги масофа 0,25 - 0,6 м қилиб олинади. катта ўлчамдаги колонналар учун нт = 0,4 - 0,6 м бўлгани мақсадга мувофиқ, чунки бунда тарелкаларни вақти-вақти билан тозалаб туриш учун тарелкалар орасига люклар ўрнатиш имкони бўлади. еу нинг қийматларини билиш орқали в1, в2..., вi..., вn нуқталарни аниқлаймиз, сўнгра бу нуқталарни ўзаро бирлаштириб кинетик эгри чизиғини ҳосил қиламиз. у — х диаграммада топилган кинетик эгри чизиқ ҳамда иш чизиғи орасида ва берилган концентрациялар хб, х0 ёки уб, у0 чегараларида тузилган поғоналарнинг сони колоннадаги тарелкаларнинг сони п ни беради. шундай қилиб, экстракторларнинг иш баландлиги қуйидагича аниқланади экстракторларни хисоблашдан асосий мақсад уларнинг асосий ўлчамларини топишдир. қурилманинг асосий ўлчами унинг диаметри ва баландлиги ҳисобланади. экстракциялаш қурилмаларининг кўпчилик типларини ҳисоблаш усуллари яхши ишлаб чиқилмаган, чунки умумлаштириш учун тажриба натижалари етарли эмас, бундан ташқари, тадқиқот ишлари ўлчамлари кичик бўлган қурилмаларда олиб борилган. …
