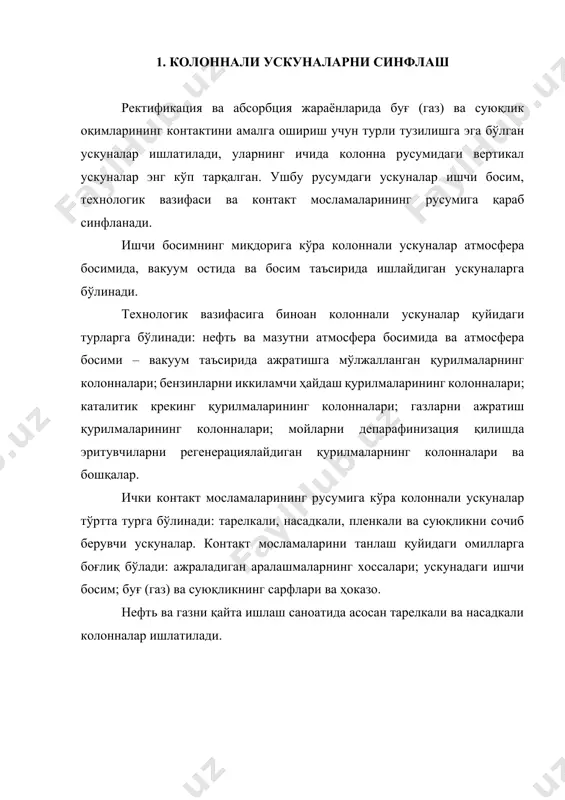

1491135128_67810.docx * 0 x б б x x y y g - - * 0 0 2 2 г r w r x э d s 4 2 2 w d h r э r l re 140 2 , 0 re 16 375 , 0 re 2 , 9 ректификацион ва абсорбцион колонналарнинг асосий русумлари ва уларни ҳисоблаш режа: 1. колоннали ускуналарни синфлаш 2. тарелкали колонналар 3. насадкали колонналар 4. колоннали ускуналарни ҳисоблаш 1. колоннали ускуналарни синфлаш ректификация ва абсорбция жараёнларида буғ (газ) ва суюқлик оқимларининг контактини амалга ошириш учун турли тузилишга эга бўлган ускуналар ишлатилади, уларнинг ичида колонна русумидаги вертикал ускуналар энг кўп тарқалган. ушбу русумдаги ускуналар ишчи босим, технологик вазифаси ва контакт мосламаларининг русумига қараб синфланади. ишчи босимнинг миқдорига кўра колоннали ускуналар атмосфера босимида, вакуум остида ва босим таъсирида ишлайдиган ускуналарга бўлинади. технологик вазифасига биноан колоннали ускуналар қуйидаги турларга бўлинади: нефть ва мазутни атмосфера босимида ва атмосфера …

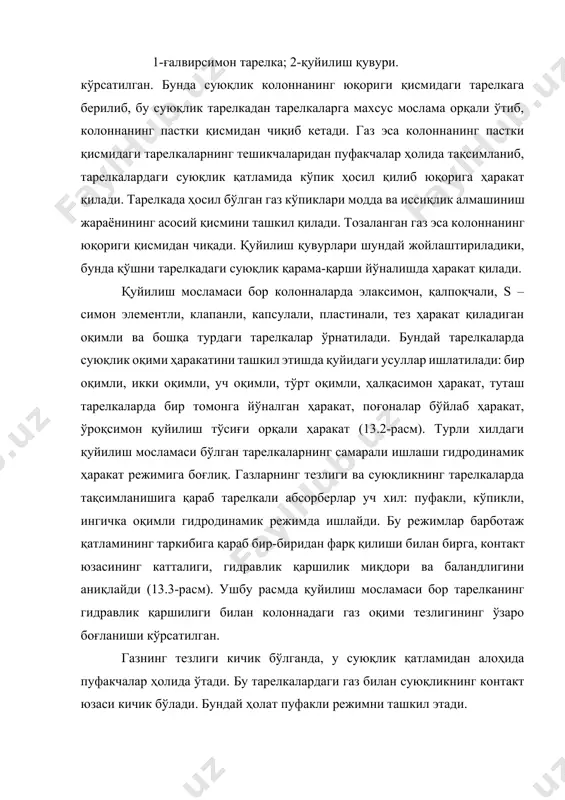

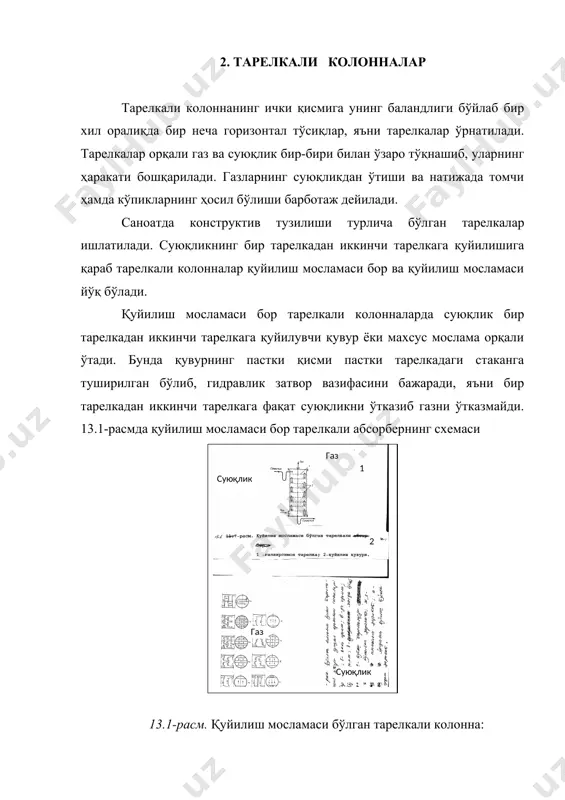

томчи ҳамда кўпикларнинг ҳосил бўлиши барботаж дейилади. саноатда конструктив тузилиши турлича бўлган тарелкалар ишлатилади. суюқликнинг бир тарелкадан иккинчи тарелкага қуйилишига қараб тарелкали колонналар қуйилиш мосламаси бор ва қуйилиш мосламаси йўқ бўлади. қуйилиш мосламаси бор тарелкали колонналарда суюқлик бир тарелкадан иккинчи тарелкага қуйилувчи қувур ёки махсус мослама орқали ўтади. бунда қувурнинг пастки қисми пастки тарелкадаги стаканга туширилган бўлиб, гидравлик затвор вазифасини бажаради, яъни бир тарелкадан иккинчи тарелкага фақат суюқликни ўтказиб газни ўтказмайди. 13.1-расмда қуйилиш мосламаси бор тарелкали абсорбернинг схемаси суюқлик газ газ суюқлик 1 2 13.1-расм. қуйилиш мосламаси бўлган тарелкали колонна: 1-ғалвирсимон тарелка; 2-қуйилиш қувури. кўрсатилган. бунда суюқлик колоннанинг юқориги қисмидаги тарелкага берилиб, бу суюқлик тарелкадан тарелкаларга махсус мослама орқали ўтиб, колоннанинг пастки қисмидан чиқиб кетади. газ эса колоннанинг пастки қисмидаги тарелкаларнинг тешикчаларидан пуфакчалар ҳолида тақсимланиб, тарелкалардаги суюқлик қатламида кўпик ҳосил қилиб юқорига ҳаракат қилади. тарелкада ҳосил бўлган газ кўпиклари модда ва иссиқлик алмашиниш жараёнининг асосий қисмини ташкил қилади. тозаланган газ …

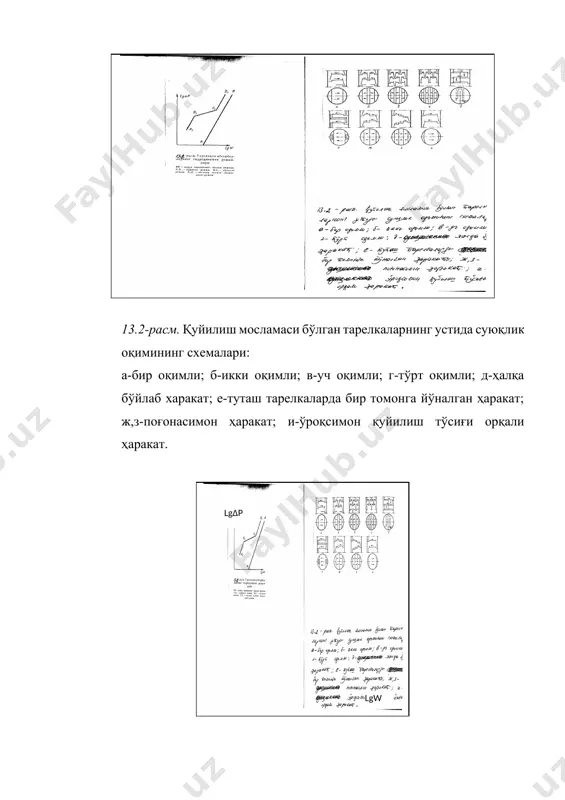

лиги ва суюқликнинг тарелкаларда тақсимланишига қараб тарелкали абсорберлар уч хил: пуфакли, кўпикли, ингичка оқимли гидродинамик режимда ишлайди. бу режимлар барботаж қатламининг таркибига қараб бир-биридан фарқ қилиши билан бирга, контакт юзасининг катталиги, гидравлик қаршилик миқдори ва баландлигини аниқлайди (13.3-расм). ушбу расмда қуйилиш мосламаси бор тарелканинг гидравлик қаршилиги билан колоннадаги газ оқими тезлигининг ўзаро боғланиши кўрсатилган. газнинг тезлиги кичик бўлганда, у суюқлик қатламидан алоҳида пуфакчалар ҳолида ўтади. бу тарелкалардаги газ билан суюқликнинг контакт юзаси кичик бўлади. бундай ҳолат пуфакли режимни ташкил этади. 13.2-расм. қуйилиш мосламаси бўлган тарелкаларнинг устида суюқлик оқимининг схемалари: а-бир оқимли; б-икки оқимли; в-уч оқимли; г-тўрт оқимли; д-ҳалқа бўйлаб харакат; е-туташ тарелкаларда бир томонга йўналган ҳаракат; ж,з-поғонасимон ҳаракат; и-ўроқсимон қуйилиш тўсиғи орқали ҳаракат. lgδρ lgw 13.3-расм. тарелкали абсорберларнинг гидродинамик режимлари: ab-қуруқ тарелканинг ишлаш режими; а1в1-пуфакли режим; в1с1-кўпикли режим; c1d1-ингичка оқимли(инжекцион) режим. газнинг сарфи ортганда алоҳида пуфакчалар бир-бири билан бирлашиб, бир чизиқли оқим ҳосил қилади. кейинчалик, газ тезлигининг ортиши билан, оқимда …

ҳолат ингичка оқимли режимни ташкил этади. бу гидродинамик режимда фазаларнинг контакт юзаси бирдан камайиб кетади. тарелкадаги бир режим иккинчисига аста-секин ўтади. аммо барботаж жараёнининг тарелкалардаги гидродинамик режимларининг чегарасини умумий ҳисоблаш усуллари ишлаб чиқилмаган. шунинг учун тарелкали ускуналарни лойиҳалашда колоннанинг пастки ва юқориги қисмидаги тарелкаларга тўғри келадиган газ тезлиги аниқланади, сўнгра газнинг иш тезлиги танланади. 13.4-расмда элаксимон тарелкали колоннанинг ишлаш схемаси кўрсатилган. бу турдаги ускуналарда вертикал цилиндрсимон қобиқ бўлиб, унинг ичига горизонтал тарелкалар ўрнатилади. тарелкаларнинг бутун юза қисми 2-8 мм ли тешикчалардан иборат бўлади. суюқликнинг бир тарелкадан иккинчисига ўтиши ва тарелкадаги суюқлик қатламининг баландлиги қуйи қисми стаканга ўрнатилган қуйилиш қувурлари орқали ростланади. газ тарелка тешикларидан ўтиб, суюқлик қатламида пуфакчалар ҳолида тақсимланади. газ тезлиги жуда кам бўлса, бунда юқориги тарелкадаги суюқлик тешиклар орқали қуйи тарелкага оқиб тушиб кетади, натижада газ билан суюқликнинг модда алмашиниш самарадорлиги жуда ҳам камайиб суюқлик газ 13.4-расм. элаксимон тарелкали колонна: а-колоннанинг тузилиши; б-тарелканинг ишлаш принципи; 1-қобиқ; 2-тарелка; 3-қуйилиш …

босими бирдан камайиб кетса ёки тўхтатиб қуйилса, тарелкалардаги суюқликнинг ҳаммаси қуйи тарелкаларга оқиб тушади ва жараённи давом эттириш учун колонна қайтадан тўлдирилади. элаксимон тарелкали колонналарга нисбатан қалпоқчали тарелкали колонналар газ аралашмалари ифлос бўлганда ҳам узоқ муддатда барқарор ишлайди. газ тарелкаларга патрубкалар орқали кириб, бир неча алоҳида оқим ҳолида қалпоқчаларнинг тешиги бўйлаб таксимланади (13.5-расм). қалпоқчаларнинг тешиклари тишли бўлади ва улар учбурчаклик тўғри бурчак шаклида тайёрланади. кейин эса газ қуйиш мосламаси орқали бир тарелкадан иккинчи тарелкага қуйилаётган суюқлик қатламидан ўтади. суюқ қатламлардаги ҳаракат давомида баъзи майда оқимчаларнинг бир қисми бўлиниб кетади, газ эса суюқликда пуфакчалар ҳолида тақсимланади. қалпоқчали тарелкалардаги газ кўпиклари ва пуфакчаларнинг ҳосил бўлиши самарадорлиги газ ҳаракатининг тезлигига ва қалпоқчаларнинг суюқликка туширилган баландлигининг ўлчамига боғлиқ. газ 4 2 4 1 3 суюқлик 13.5-расм. қалпоқчали тарелканин ишлаш принципи: 1-тарелка; 2-газ патрубкаси; 3-қалпоқчалар; 4-қуйилиш қувурлари. қалпоқчали тарелкалар газ ва суюқликнинг сарфи катта бўлганда ҳам барқарор ишлайди. камчиликлари: тузилиши мураккаб, гидравлик қаршилиги катта, тозалаш …
