1 / 6

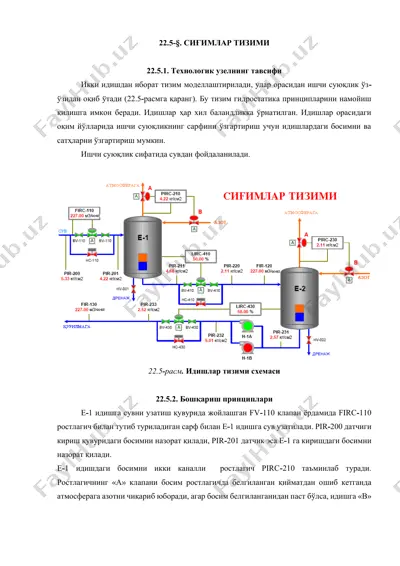

22.5-§. сиғимлар тизими 22.5.1. технологик узелнинг тавсифи икки идишдан иборат тизим моделлаштирилади, улар орасидан ишчи суюқлик ўз-ўзидан оқиб ўтади (22.5-расмга қаранг). бу тизим гидростатика принципларини намойиш қилишга имкон беради. идишлар ҳар хил баландликка ўрнатилган. идишлар орасидаги оқим йўлларида ишчи суюқликнинг сарфини ўзгартириш учун идишлардаги босимни ва сатҳларни ўзгартириш мумкин. ишчи суюқлик сифатида сувдан фойдаланилади. 22.5-расм. идишлар тизими схемаси 22.5.2. бошқариш принциплари е-1 идишга сувни узатиш қувурида жойлашган fv-110 клапан ёрдамида firc-110 ростлагич билан тутиб туриладиган сарф билан е-1 идишга сув узатилади. pir-200 датчиги кириш қувуридаги босимни назорат қилади, pir-201 датчик эса е-1 га киришдаги босимни назорат қилади. е-1 идишдаги босимни икки каналли ростлагич pirc-210 таъминлаб туради. ростлагичнинг «а» клапани босим ростлагичда белгиланган қийматдан ошиб кетганда атмосферага азотни чиқариб юборади, агар босим белгиланганидан паст бўлса, идишга «в» клапан орқали азот узатилади. иккала клапан ёпилганда носезгирлик зонаси мавжуд бўлади: азот идишдан чиқарилмайди хам, идишга узатилмайди хам. сув е-1 идишнинг пастки қисмидан е-1 …

2 / 6

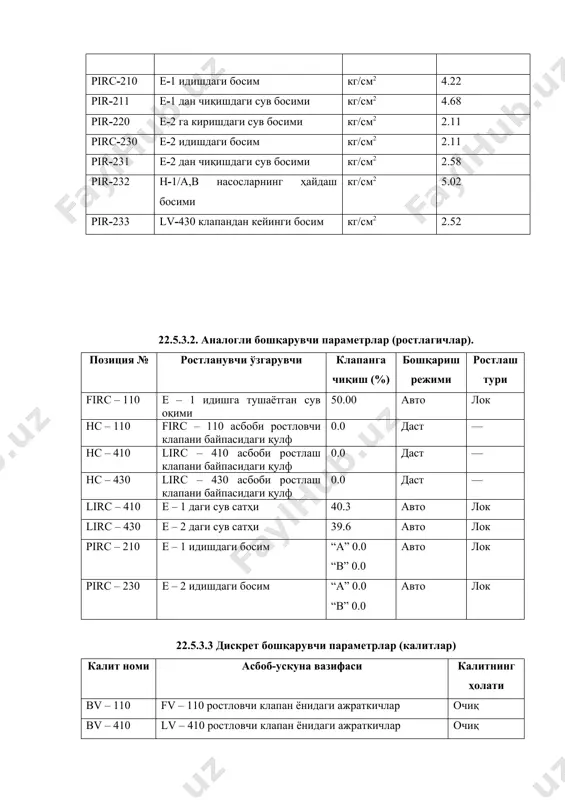

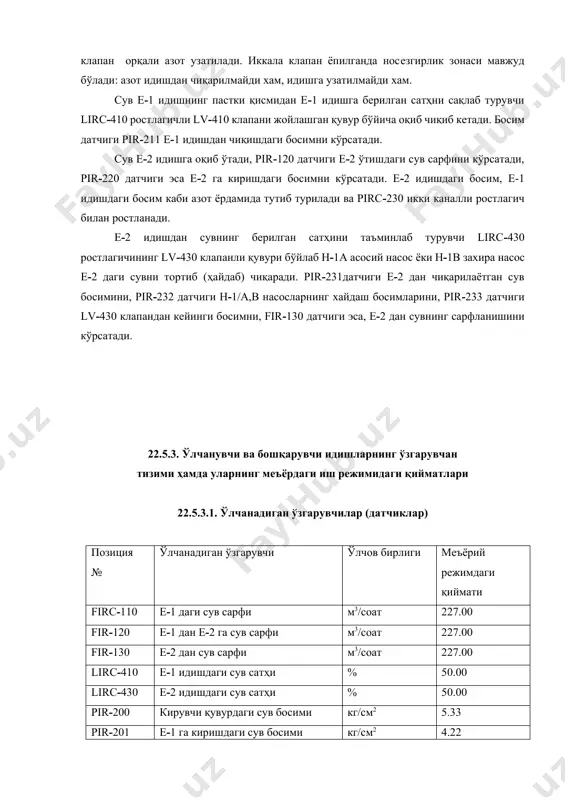

, е-2 дан сувнинг сарфланишини кўрсатади. 22.5.3. ўлчанувчи ва бошқарувчи идишларнинг ўзгарувчан тизими ҳамда уларнинг меъёрдаги иш режимидаги қийматлари 22.5.3.1. ўлчанадиган ўзгарувчилар (датчиклар) позиция № ўлчанадиган ўзгарувчи ўлчов бирлиги меъёрий режимдаги қиймати firc-110 е-1 даги сув сарфи м3/соат 227.00 fir-120 е-1 дан е-2 га сув сарфи м3/соат 227.00 fir-130 е-2 дан сув сарфи м3/соат 227.00 lirc-410 е-1 идишдаги сув сатҳи % 50.00 lirc-430 е-2 идишдаги сув сатҳи % 50.00 pir-200 кирувчи қувурдаги сув босими кг/см2 5.33 pir-201 е-1 га киришдаги сув босими кг/см2 4.22 pirc-210 е-1 идишдаги босим кг/см2 4.22 pir-211 е-1 дан чиқишдаги сув босими кг/см2 4.68 pir-220 е-2 га киришдаги сув босими кг/см2 2.11 pirc-230 е-2 идишдаги босим кг/см2 2.11 pir-231 е-2 дан чиқишдаги сув босими кг/см2 2.58 pir-232 н-1/а,в насосларнинг ҳайдаш босими кг/см2 5.02 pir-233 lv-430 клапандан кейинги босим кг/см2 2.52 22.5.3.2. аналогли бошқарувчи параметрлар (ростлагичлар). позиция № ростланувчи ўзгарувчи клапанга чиқиш (%) бошқариш режими ростлаш тури …

3 / 6

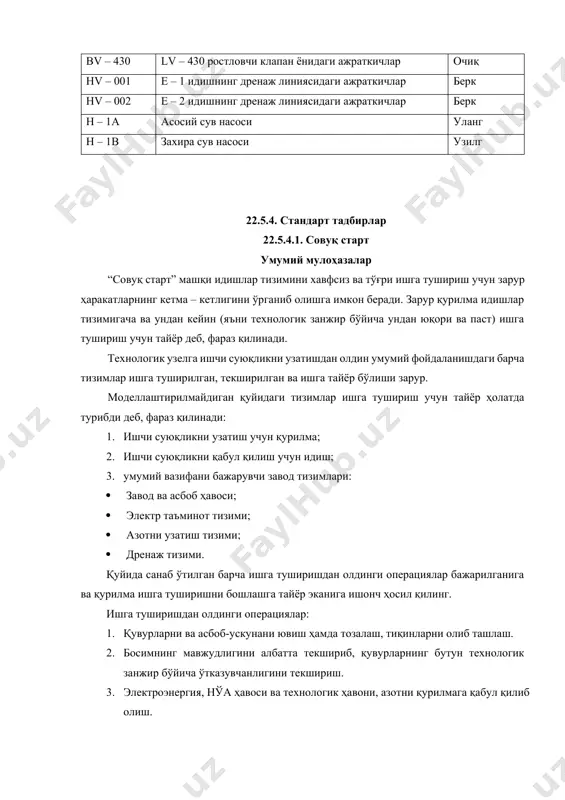

4. стандарт тадбирлар 22.5.4.1. совуқ старт умумий мулоҳазалар “совуқ старт” машқи идишлар тизимини хавфсиз ва тўғри ишга тушириш учун зарур ҳаракатларнинг кетма – кетлигини ўрганиб олишга имкон беради. зарур қурилма идишлар тизимигача ва ундан кейин (яъни технологик занжир бўйича ундан юқори ва паст) ишга тушириш учун тайёр деб, фараз қилинади. технологик узелга ишчи суюқликни узатишдан олдин умумий фойдаланишдаги барча тизимлар ишга туширилган, текширилган ва ишга тайёр бўлиши зарур. моделлаштирилмайдиган қуйидаги тизимлар ишга тушириш учун тайёр ҳолатда турибди деб, фараз қилинади: 1. ишчи суюқликни узатиш учун қурилма; 2. ишчи суюқликни қабул қилиш учун идиш; 3. умумий вазифани бажарувчи завод тизимлари: · завод ва асбоб ҳавоси; · электр таъминот тизими; · азотни узатиш тизими; · дренаж тизими. қуйида санаб ўтилган барча ишга туширишдан олдинги операциялар бажарилганига ва қурилма ишга туширишни бошлашга тайёр эканига ишонч ҳосил қилинг. ишга туширишдан олдинги операциялар: 1. қувурларни ва асбоб-ускунани ювиш ҳамда тозалаш, тиқинларни олиб ташлаш. 2. босимнинг …

4 / 6

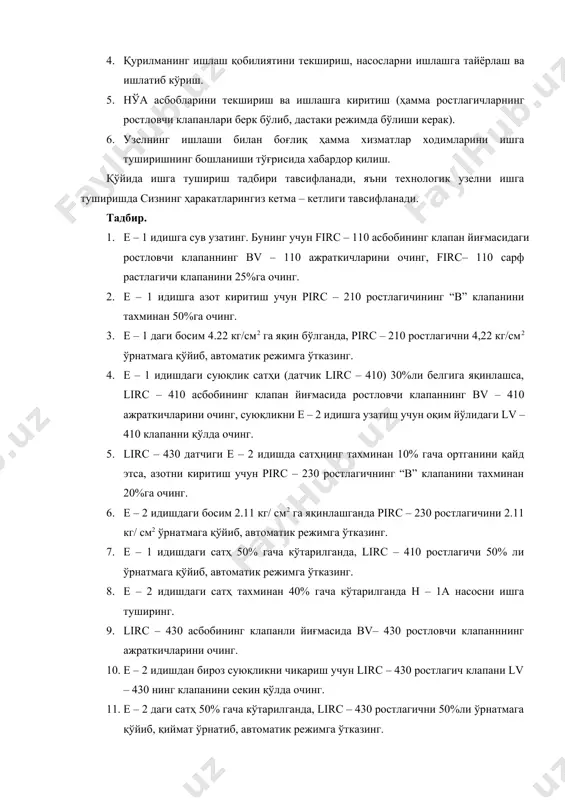

панини тахминан 50%га очинг. 3. е – 1 даги босим 4.22 кг/см2 га яқин бўлганда, рirc – 210 ростлагични 4,22 кг/см2 ўрнатмага қўйиб, автоматик режимга ўтказинг. 4. е – 1 идишдаги суюқлик сатҳи (датчик lirc – 410) 30%ли белгига яқинлашса, lirc – 410 асбобининг клапан йиғмасида ростловчи клапаннинг bv – 410 ажраткичларини очинг, суюқликни е – 2 идишга узатиш учун оқим йўлидаги lv – 410 клапанни қўлда очинг. 5. lirc – 430 датчиги е – 2 идишда сатҳнинг тахминан 10% гача ортганини қайд этса, азотни киритиш учун рirc – 230 ростлагичнинг “в” клапанини тахминан 20%га очинг. 6. е – 2 идишдаги босим 2.11 кг/ см2 га яқинлашганда рirc – 230 ростлагичини 2.11 кг/ см2 ўрнатмага қўйиб, автоматик режимга ўтказинг. 7. е – 1 идишдаги сатҳ 50% гача кўтарилганда, lirc – 410 ростлагичи 50% ли ўрнатмага қўйиб, автоматик режимга ўтказинг. 8. е – 2 идишдаги сатҳ тахминан 40% гача кўтарилганда н …

5 / 6

и дастаки режимга ўтказинг ва унинг клапанини тўла беркитинг. 2. lirc – 410 ростлагични дастаки режимга ўтказинг ва е – 1 идишни бўшатиш учун клапанни очиқ қолдиринг. 3. е – 1 идишдаги сатҳ тахмимнан 5% га яқинлашганда, lirc – 410 ростлагич клапанини беркитинг. 4. lirc – 430 ростлагични е –2 идишни бўшатиш учун клапанини очиқ ҳолда дастаки режимга ўтказинг. 5. е – 2 идишнинг сатҳи (lirc – 430 датчиги) 5-10% ни ташкил этганда, н–1а насосни ўчиринг. 6. мос равишда е –1 ва е –2 идишлардаги суюқлик қолдиқларини дренаж қилиш (қуритиш) учун нv – 001 ва hv – 002 ажраткичларни очинг. идишлар бўшагандан сўнг нv – 001 ва hv – 002 ажраткичларни беркитинг. 7. рirc – 210 ва рirc – 230 босим ростлагичларини дастаки режимга ўтказинг. босимни пасайтириш учун “в” клапанларни ёпинг ва “а” клапанларни очинг. 8. рirc – 210 ва рirc – 230 датчиклар 0 кг/см2 ни кўрсатганда, барча ростловчи …
