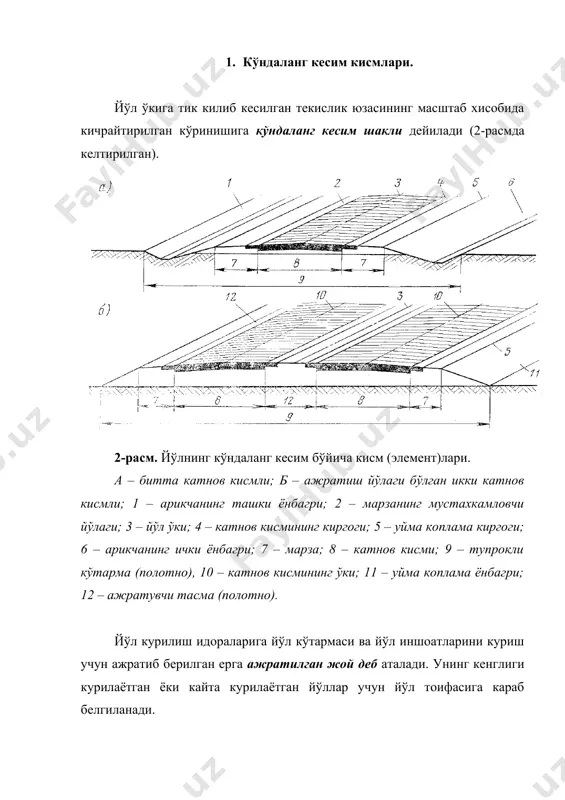

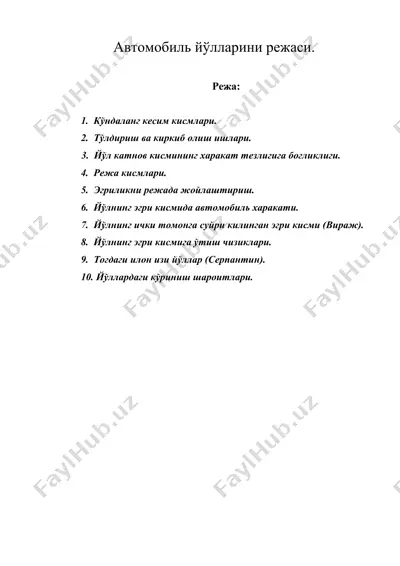

1404908931_55095.doc j u * * r g £ h r a g * 2 * * £ u ) ( * * i r g + £ j u автомобиль йўлларини режаси. режа: 1. кўндаланг кесим кисмлари. 2. тўлдириш ва киркиб олиш ишлари. 3. йўл катнов кисмининг харакат тезлигига богликлиги. 4. режа кисмлари. 5. эгриликни режада жойлаштириш. 6. йўлнинг эгри кисмида автомобиль харакати. 7. йўлнинг ички томонга суйри килинган эгри кисми (вираж). 8. йўлнинг эгри кисмига ўтиш чизиклари. 9. тогдаги илон изи йўллар (серпантин). 10. йўллардаги кўриниш шароитлари. 1. кўндаланг кесим кисмлари. йўл ўкига тик килиб кесилган текислик юзасининг масштаб хисобида кичрайтирилган кўринишига кўндаланг кесим шакли дейилади (2-расмда келтирилган). 2-расм. йўлнинг кўндаланг кесим бўйича кисм (элемент)лари. а – битта катнов кисмли; б – ажратиш йўлаги бўлган икки катнов кисмли; 1 – арикчанинг ташки ёнбагри; 2 – марзанинг мустахкамловчи йўлаги; 3 – йўл ўки; 4 – катнов кисмининг киргоги; 5 – …

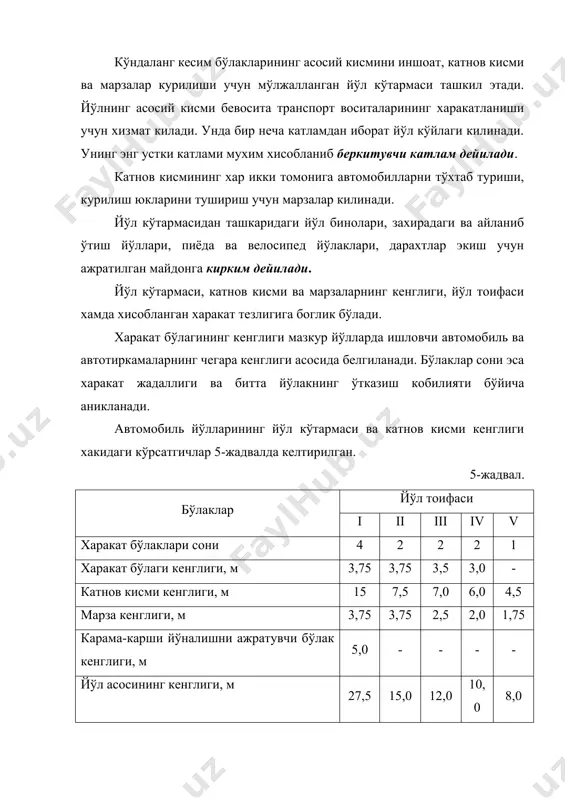

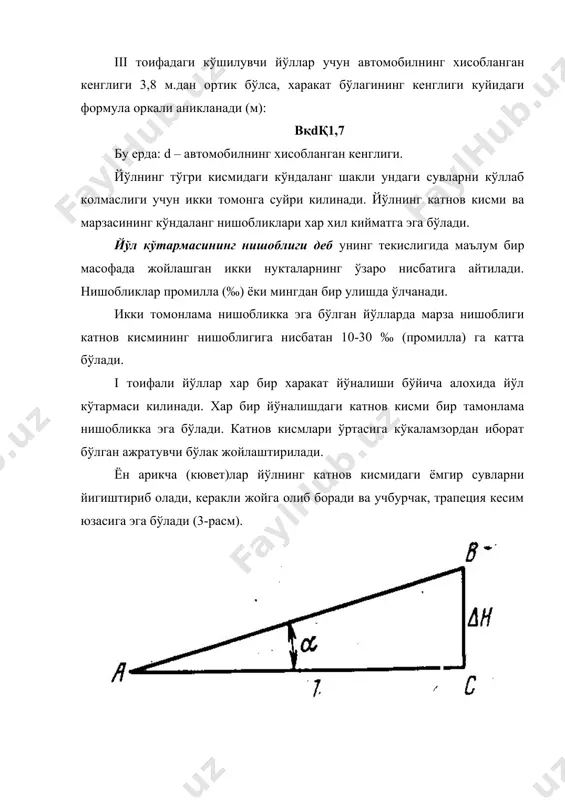

нглиги, йўл тоифаси хамда хисобланган харакат тезлигига боглик бўлади. харакат бўлагининг кенглиги мазкур йўлларда ишловчи автомобиль ва автотиркамаларнинг чегара кенглиги асосида белгиланади. бўлаклар сони эса харакат жадаллиги ва битта йўлакнинг ўтказиш кобилияти бўйича аникланади. автомобиль йўлларининг йўл кўтармаси ва катнов кисми кенглиги хакидаги кўрсатгичлар 5-жадвалда келтирилган. 5-жадвал. бўлаклар йўл тоифаси i ii iii iv v харакат бўлаклари сони 4 2 2 2 1 харакат бўлаги кенглиги, м 3,75 3,75 3,5 3,0 - катнов кисми кенглиги, м 15 7,5 7,0 6,0 4,5 марза кенглиги, м 3,75 3,75 2,5 2,0 1,75 карама-карши йўналишни ажратувчи бўлак кенглиги, м 5,0 - - - - йўл асосининг кенглиги, м 27,5 15,0 12,0 10,0 8,0 iii тоифадаги кўшилувчи йўллар учун автомобилнинг хисобланган кенглиги 3,8 м.дан ортик бўлса, харакат бўлагининг кенглиги куйидаги формула оркали аникланади (м): вқdқ1,7 бу ерда: d – автомобилнинг хисобланган кенглиги. йўлнинг тўгри кисмидаги кўндаланг шакли ундаги сувларни кўллаб колмаслиги учун икки томонга суйри …

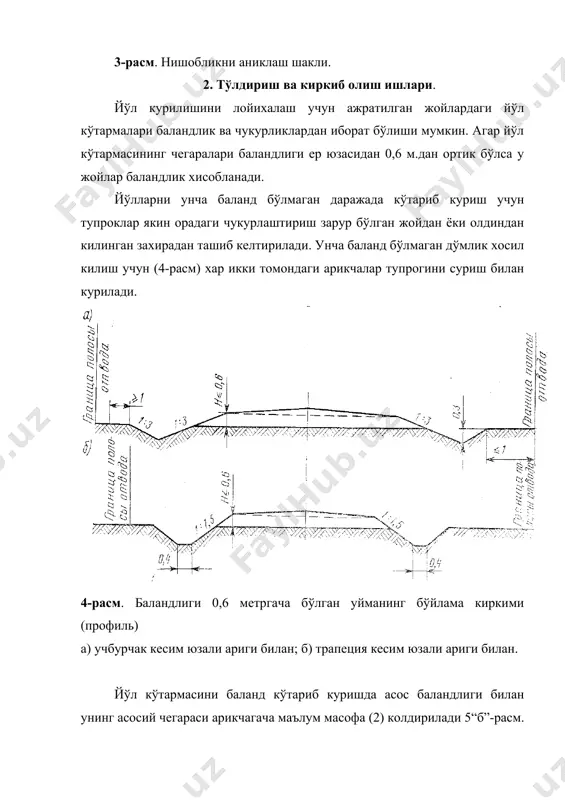

урликлардан иборат бўлиши мумкин. агар йўл кўтармасининг чегаралари баландлиги ер юзасидан 0,6 м.дан ортик бўлса у жойлар баландлик хисобланади. йўлларни унча баланд бўлмаган даражада кўтариб куриш учун тупроклар якин орадаги чукурлаштириш зарур бўлган жойдан ёки олдиндан килинган захирадан ташиб келтирилади. унча баланд бўлмаган дўмлик хосил килиш учун (4-расм) хар икки томондаги арикчалар тупрогини суриш билан курилади. 4-расм. баландлиги 0,6 метргача бўлган уйманинг бўйлама киркими (профиль) а) учбурчак кесим юзали ариги билан; б) трапеция кесим юзали ариги билан. йўл кўтармасини баланд кўтариб куришда асос баландлиги билан унинг асосий чегараси арикчагача маълум масофа (2) колдирилади 5“б”-расм. унинг кенглиги 2 м.дан ортмаслиги керак. кенгликка мос равишда дўнглик килинган асос мустахкамлигини оширади ва ёмгир сувини чикиб кетиши учун 20 ‰ нишобликка эга бўлиши керак. 5-расм. баландлиги 0,6 метрдан юкори бўлган уйманинг бўйлама киркими. 1 – захира; 2 –супача. 6-расм. ўйиб олинган кисмнинг кўндаланг кирким шакли (профиль) 3. йўл катнов кисмининг харакат тезлигига богликлиги. харакат …

соат. 7-расм. харакат бўлаги кенлигини аникловчи шакл. йўл катнов кисми билан чегараланувчи харакат бўлагининг кенглиги, тезликни хисобга олганда, куйидагича аникланади: вқ(bқaғ2)қ1қ0,01* υ харакат бўлагининг кенглиги снип ii-д.5-72 га асосан 3,75 -3 метргача, бир бўлакли v тоифали йўллар учун эса 4,5 м.гача килиб белгиланган. кўп йиллик тажрибаларга асосан катта юк кўтарувчи юк автомобиллари, автобуслар ва енгил автомобиллар учун 3,5 м.ли харакат бўлаклари етарли бўлмай колади. харакат бўлагини кенгайтириш катта маблаг талаб этишини хисобга олиб жадаллиги катта бўлмаган йўлларда харакат тезлигини камайтириш амалда кўлланиляпти. 4. режа кисмлари. режа – бутун йўл узунлигини кичайтирилган ўлчовда шафак (уфк) текислигида ифодаланган чизмадаги шаклидир. йўлни режалаштириш харакат тезлигини энг кам чеклаш ва харакат хавфсизлигини таъминлаш шартини хисобга олган холда амалга оширилади. бутун йўл узунлиги (трасса) деб йўлнинг геометрик ўкини ер юзасига жойлаштирилган кисмига айтилади. у режада ва шаклда тўсикларни айланиб ўтишда ўз йўналишини ўзгартирувчи кўп тамонлама чизикдан иборат бўлади. унинг хар бир йўналишини ўзгариши бурилиш бурчаклари …

ги бурчагига айтилади. бурилиш бурчаги 0-дан 1800 гача ўзгаради ва у йўналишидан фарк килади, масалан: ўнгга, чапга. бурилиш бурчаги айланма эгри чизикка боглик бўлади, чунки у унинг марказий бурчаги билан богланган. масалан: бурилиш бурчаги α бўлса, айланма эгри чизик 1800-α градус билан чизилган бўлади (9-расм). 9-расм. бурилиш бурчаги кисмлари: α-бурчак, в-бурчак баландлиги, а-(нк) эгриликнинг бошланиш нуктаси, с-(кк) эгриликнинг охирги нуктаси, б-биссектриса, r-радиус, к-эгрилик, т-тангенс худуддаги йўл узунлиги тангенслар йўналишини ўлчаш билан топилади. лекин бунда йўл узунлигини топишда хатоликка йўл кўйилади. чунки авс кесма узунлиги аес эгрилик узунлигидан катта. уни тўгрилаш учун хар бир эгриликка домер деб аталган тугрилаш киритилади. эгри чизикнинг режадаги кисмлари куйидагилардан иборат: радиус (r); тангес (т); узунлик (к); домер (д); бурилиш бурчагининг биссектрисаси (б). эгрилик радиусининг режадаги киймати 3000 м.дан кам бўлмаслиги керак. айрим холларда унинг киймати снип ii-д.5-72 да кўрсатилган кийматдан кам бўлмаган даражагача камайтирилиши мумкин. айланма бўйлаб эгрилик узунлиги куйидаги формула билан аникланади. кқπ*r*(αғ180) бу …
