1 / 13

economic outcomes of female immigrant entrepreneurship вираж. ўтиш эгриси. эгрида қатнов қисмини кенгайтириш. режа 1. вираж схемаси. 2. икки нишабли кўндаланг профилдан бир нишабли профилга ўтиш усуллари. 3.ўтиш эгри чизиғини узунлигини аниқлаш. 4. эгрида қатнов қисмини кенгайтириш. тузувчи: д.а.махмудова рельеф ёки тўсиқлар мавжудлиги туфайли эгриларда ҳисобий радиусга эришиб бўлмайди. бу ерларда автомобилга марказдан қочма куч таъсир таъсир қилади ва ғилдиракларнинг ёнаки сурилиши вужудга келади. шу туфайли эгриларда автомобилни бошқариш мураккаблашади. бундай жойларда автомобилни ичкари томонга қия қилиб автомобил турғунлигига эришилади.эгридаги бундай бир тарафлама – вираж дейилади. бундай профил ҳайдовчиларга ижобий таъсирэтиб,эгриларда тезликни пасайтирмасликка эришилади. шнқ 2.05.02-07 ай бўйича йўлнинг эгри қисмида эгрини радиуси йўлни тоифасига боғлиқ бўлиб, 1 йўл тоифасида режадаги эгри радиуси 3000 м дан кичик бўлса, ii-v йўл тоифаси учун 2000 м дан кичик бўлса вираж лойиҳаланиши лозим. вираж тўғри участкадан бир қияликли йўлга ўтиш “ўтиш эгри қисмида” бажарилиши келтирилади. эгри чизиқларда қатнов қисмини кенгайтириш кўрилади, бу эгрини …

2 / 13

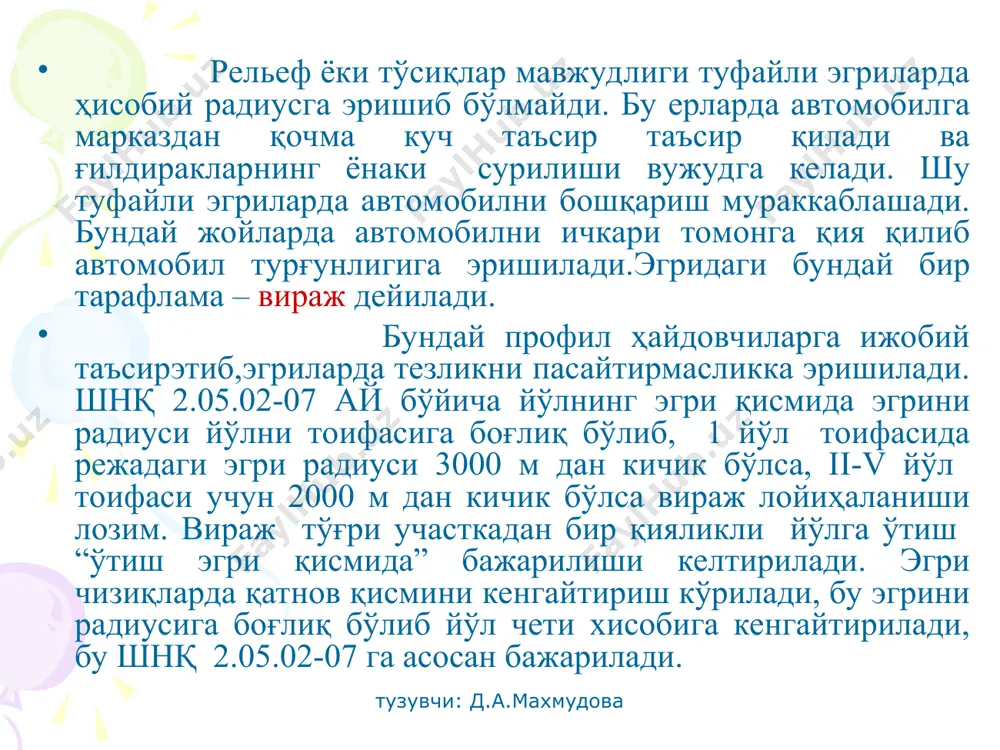

нисбатан бурилиши; в-қатнов қисмларининг уларнинг ички қирраларига нисбатан бурилиши; г-қатнов қисмларининг уларнинг ўқларига нисбатан бурилиши; д-қатнов қисмларининг ажратиш тасмасига ёндош (туташ) қирраларига нисбатан бурилиши; 1-ажратиш тасмаси; 2-четки тасмалар; 3-қатнов қисми; 4-мустаҳкамланган қирғоқ ёки тўхтаб туриладиган тасма; 5-қирғоқнинг грунтли қисми; 6-қатнов қисмларининг бурилиш нуқталари тузувчи: д.а.махмудова утиш эгри чизиги узунлигини аниклашга оид схема йўлнинг тўгри участкасида катнов кисмининг икки нишабли кундаланг профилидан вираждаги бир нишабли профилга равонлик билан амалга ошириладиган утиш жойи эгри чизигининг узунлигига ўтиш эгриси (отгон виража) дейилади . бу участканинг узунлиги жуда кисқа бўлмаслиги керак, акс холла автомобил кундаланг профили узгарувчи йулда катта тезликда харакатланганида йуловчи учун ёкимсиз булган ёнаки чайк;алиш содир булади. йўл ўқининг бўйлама киялиги iв бўлса, у холда қатнов қисми четининг умумий узунлиги қуйидагига тенг бўлади: l=biвир/ iқўш бу ерда в - катнов кисмининг эни; l - ўгиш эгри чизигининг узунлиги; iқўш - қопламанинг кўндаланг киялиги. тузувчи: д.а.махмудова виражлардаги йул ёкасининг кундаланг киялиги йулнинг кaтнов …

3 / 13

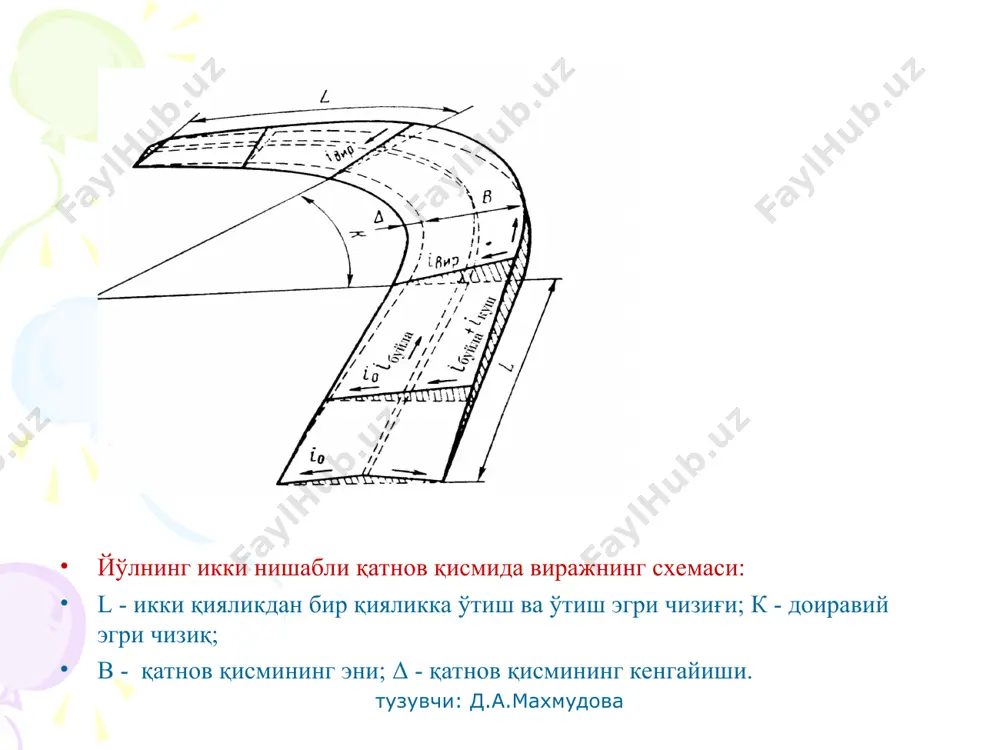

3 м гача ва серпантинларда 2,2 - 3,5 м гача ортади. эгри чизиклардаги икки полосали йулнинг катнов кисмини тўла кенгайтириш кдйматини 4.2. жадвалдан шнқ 2.05.02-07 га асосан олиш керак. катков кисми эгри чизикиинг ичкарисидан йул чети хисобига кенгайгарилади. йул четининг колган кис ми i ва ii тоифали йулларда камида 1,5 м ва колган бошкд тоифали йулларда 1 м ни ташкил этиши керак. эгри чизик; чегарасида кенгайиш узгармас улчамли булади, кейин утиш эгри чизигининг бутун узунлигида аста-секин камаяди. тог йулларидаги кичик радиусли эгри чизикларда кенгайишни истисно гарикасида йулнинг ташки четида жойлаштириш рухсат этилади. тузувчи: д.а.махмудова ҳулоса шнқ 2.05.02-07 ай бўйича йўлнинг эгри қисмида эгрини радиуси йўлни тоифасига боғлиқ бўлиб, 1 йўл тоифасида режадаги эгри радиуси 3000 м дан кичик бўлса, ii-v йўл тоифаси учун 2000 м дан кичик бўлса вираж лойиҳаланиши лозим. вираж тўғри участкадан бир қияликли йўлга ўтиш “ўтиш эгри қисмида” бажарилиши келтирилади. эгри чизиқларда қатнов қисмини кенгайтириш кўрилади, бу …

4 / 13

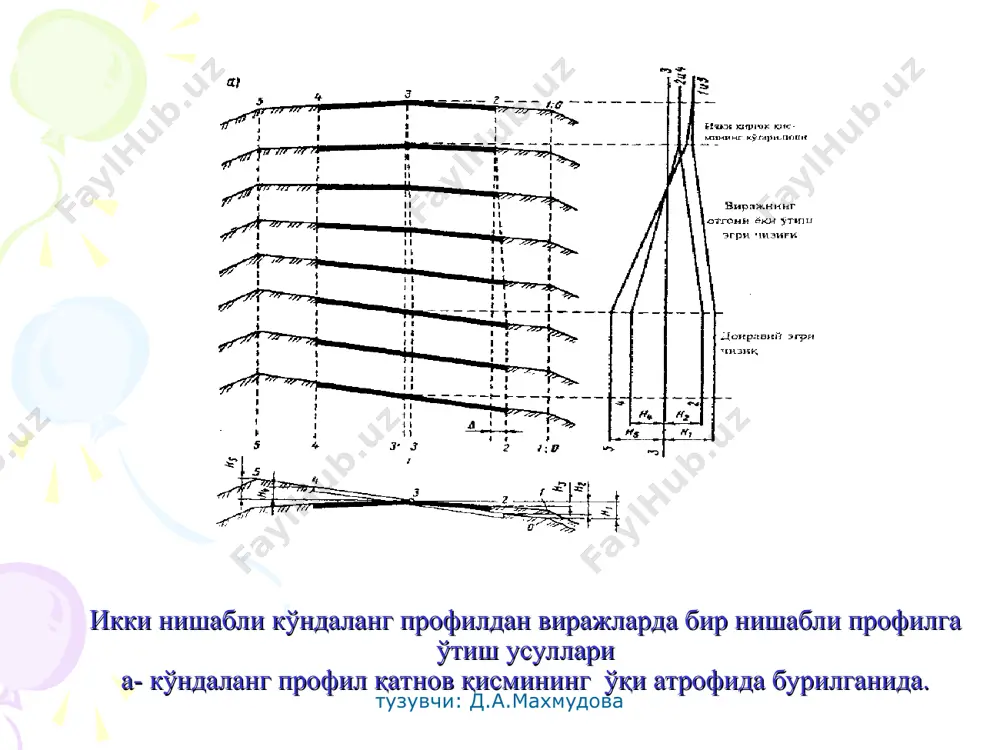

viraż. ўтиш эгриси. эгрида қатнов қисмини кенгайтириш - Page 4

5 / 13

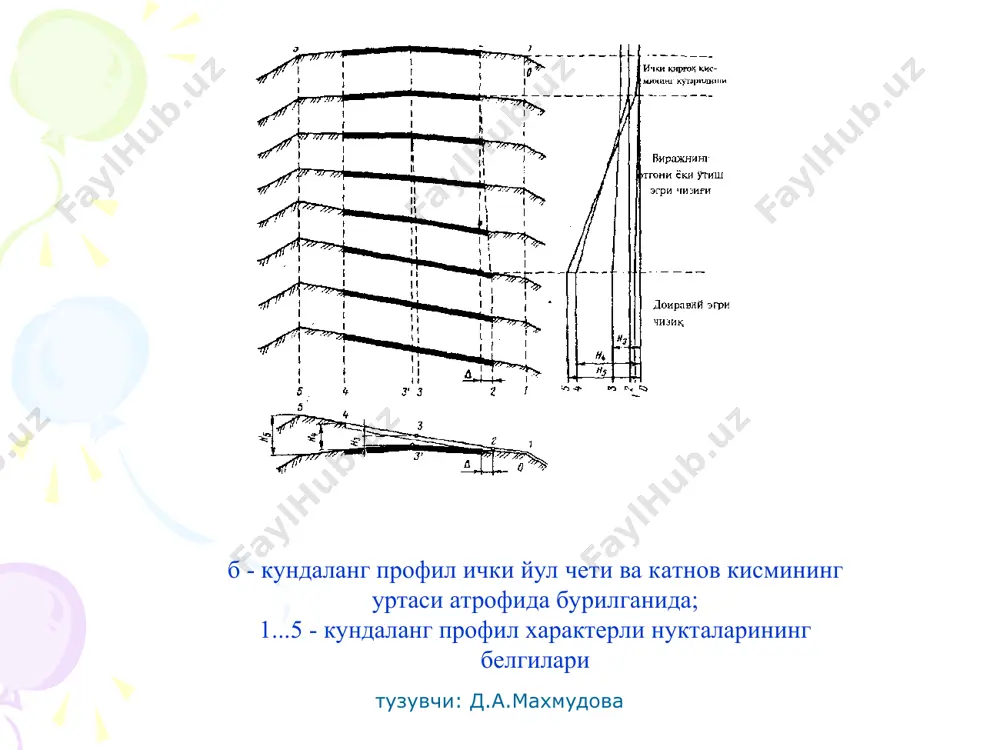

viraż. ўтиш эгриси. эгрида қатнов қисмини кенгайтириш - Page 5
