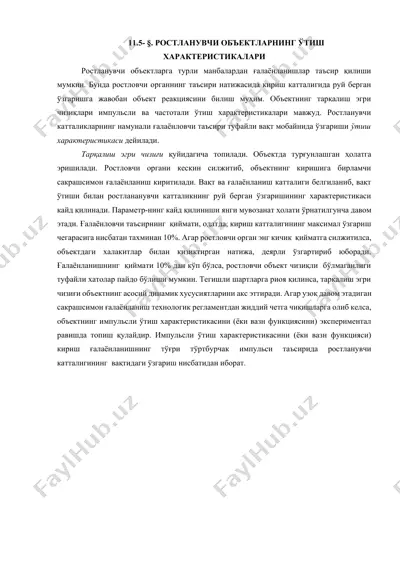

11.5- §. ростланувчи объектларнинг ўтиш характеристикалари ростланувчи объектларга турли манбалардан ғалаёнланишлар таъсир қилиши мумкин. бунда ростловчи органнинг таъсири натижасида кириш катталигида руй берган ўзгаришга жавобан объект реакциясини билиш муҳим. объектнинг тарқалиш эгри чизиқлари импульсли ва частотали ўтиш характеристикалари мавжуд. ростланувчи катталикларнинг намунали ғалаёнловчи таъсири туфайли вақт мобайнида ўзгариши ўтиш характеристикаси дейилади. тарқалиш эгри чизиғи қуйидагича топилади. объектда турғунлашган ҳолатга эришилади. ростловчи органи кескин силжитиб, объектнинг киришига бирламчи сакрашсимон ғалаёнланиш киритилади. вақт ва ғалаёнланиш катталиги белгиланиб, вақт ўтиши билан ростлананувчи катталикнинг руй берган ўзгаришининг характеристикаси кайд қилинади. параметр-нинг кайд қилиниши янги мувозанат ҳолати ўрнатилгунча давом этади. ғалаёнловчи таъсирнинг қиймати, одатда, кириш катталигининг максимал ўзгариш чегарасига нисбатан тахминан 10%. агар ростловчи орган энг кичик қийматга силжитилса, объектдаги халакитлар билан кизиктирган натижа, деярли ўзгартириб юборади. ғалаёнланишнинг қиймати 10% дан кўп бўлса, ростловчи объект чизиқли бўлмаганлиги туфайли хатолар пайдо бўлиши мумкин. тегишли шартларга риоя қилинса, тарқалиш эгри чизиғи объектнинг асосий динамик хусусиятларини акс эттиради. …

2 / 5

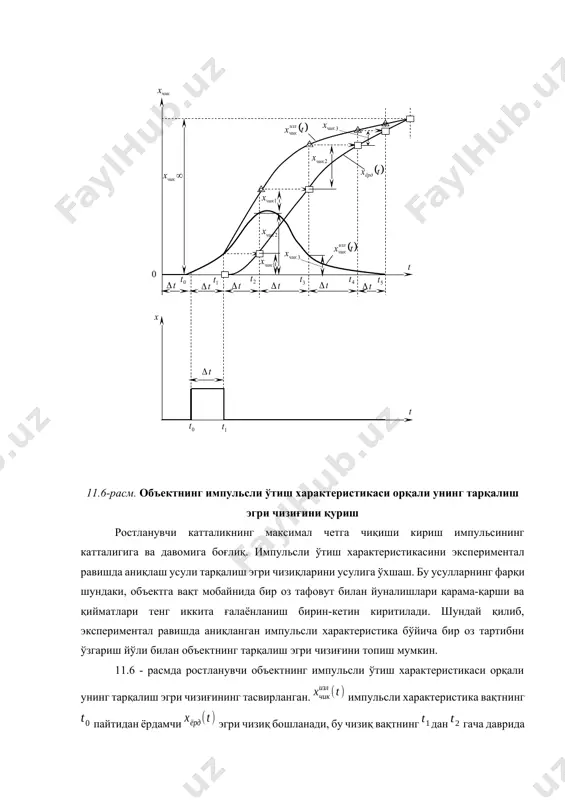

эгри чизиқларини усулига ўхшаш. бу усулларнинг фарқи шундаки, объектга вақт мобайнида бир оз тафовут билан йуналишлари қарама-қарши ва қийматлари тенг иккита ғалаёнланиш бирин-кетин киритилади. шундай қилиб, экспериментал равишда аниқланган импульсли характеристика бўйича бир оз тартибни ўзгариш йўли билан объектнинг тарқалиш эгри чизиғини топиш мумкин. 11.6 - расмда ростланувчи объектнинг импульсли ўтиш характеристикаси орқали унинг тарқалиш эгри чизиғининг тасвирланган. импульсли характеристика вақтнинг пайтидан ёрдамчи эгри чизиқ бошланади, бу чизиқ вақтнинг дан гача даврида дан гача давридаги изланаётган эгри чизиқ тармоғига мос келади изланаётган тарқалиш эгри чизиғининг пайтидаги пайтидаги ординатасининг ва эгри чизиқларининг пайтидаги ординаталари йиғиндисидан аниқланади. нинг топилган ординатаси эгри чизиқни вақт оралиғидаги қийматини тузишга ёрдам беради. изланаётган эгри чизиқнинг пайтига мувофиқ нуқтасини топиш учун ва эгри чизиқларнинг пайтдаги ординаталари қўшилади. кейин нинг топилган янги тармоғи бўйича эгри чизиқ вақтнинг дан гача даврида давом эттиради ва ҳоказо. баён қилинган усулга асосланган ҳолда изланаётган тарқалиш эгри чизиғи аниқланади. чизиқли тизимлар учун суперпозиция …

3 / 5

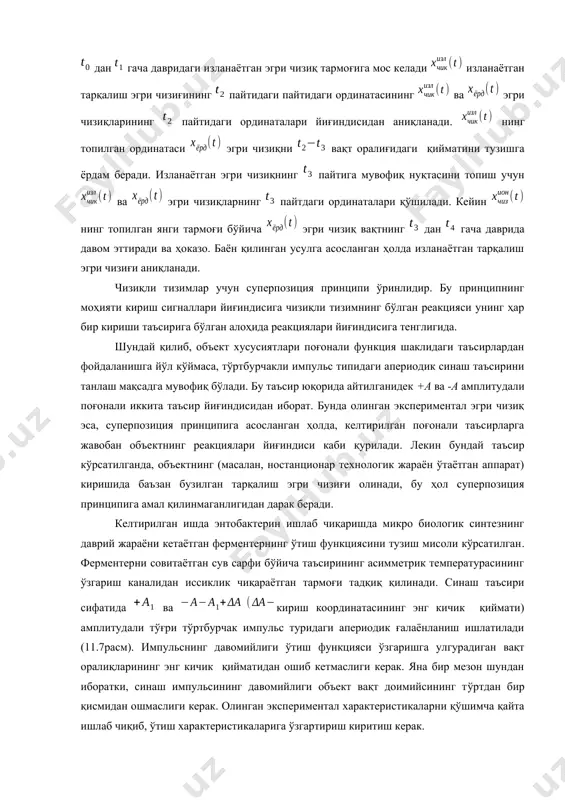

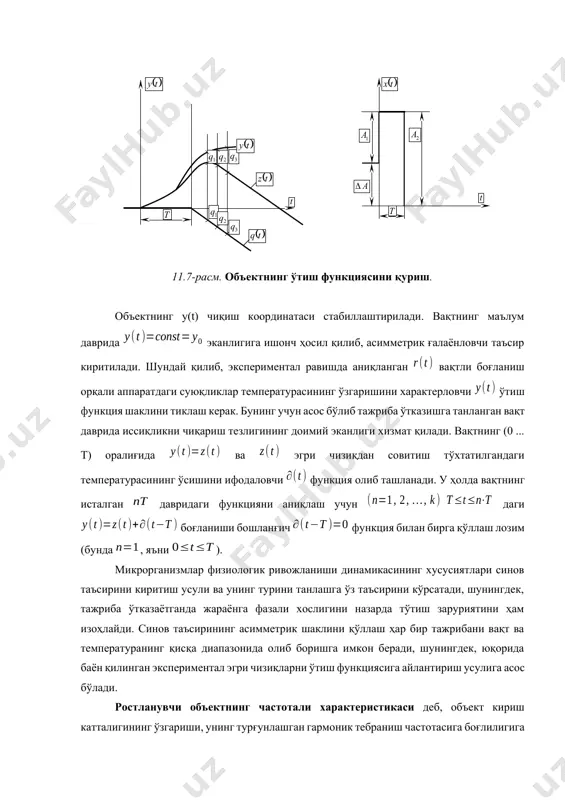

иш эгри чизиғи олинади, бу ҳол суперпозиция принципига амал қилинмаганлигидан дарак беради. келтирилган ишда энтобактерин ишлаб чиқаришда микро биологик синтезнинг даврий жараёни кетаётган ферментернинг ўтиш функциясини тузиш мисоли кўрсатилган. ферментерни совитаётган сув сарфи бўйича таъсирининг асимметрик температурасининг ўзгариш каналидан иссиклик чиқараётган тармоғи тадқиқ қилинади. синаш таъсири сифатида ва кириш координатасининг энг кичик қиймати) амплитудали тўғри тўртбурчак импульс туридаги апериодик ғалаёнланиш ишлатилади (11.7расм). импульснинг давомийлиги ўтиш функцияси ўзгаришга улгурадиган вақт оралиқларининг энг кичик қийматидан ошиб кетмаслиги керак. яна бир мезон шундан иборатки, синаш импульсининг давомийлиги объект вақт доимийсининг тўртдан бир қисмидан ошмаслиги керак. олинган экспериментал характеристикаларни қўшимча қайта ишлаб чиқиб, ўтиш характеристикаларига ўзгартириш киритиш керак. 11.7-расм. объектнинг ўтиш функциясини қуриш. объектнинг y(t) чиқиш координатаси стабиллаштирилади. вақтнинг маълум даврида эканлигига ишонч ҳосил қилиб, асимметрик ғалаёнловчи таъсир киритилади. шундай қилиб, экспериментал равишда аниқланган вақтли боғланиш орқали аппаратдаги суюқликлар температурасининг ўзгаришини характерловчи ўтиш функция шаклини тиклаш керак. бунинг учун асос бўлиб тажриба ўтказишга танланган …

4 / 5

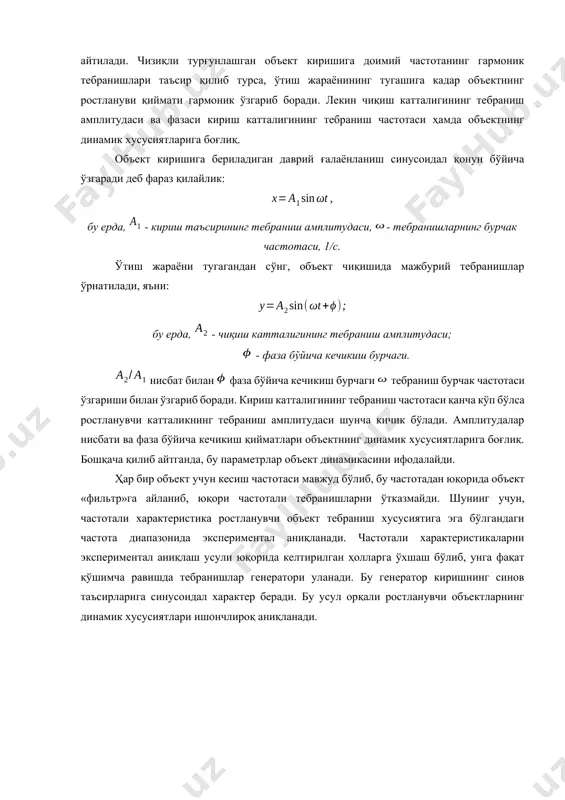

ературанинг қисқа диапазонида олиб боришга имкон беради, шунингдек, юқорида баён қилинган экспериментал эгри чизиқларни ўтиш функциясига айлантириш усулига асос бўлади. ростланувчи объектнинг частотали характеристикаси деб, объект кириш катталигининг ўзгариши, унинг турғунлашган гармоник тебраниш частотасига боғлилигига айтилади. чизиқли турғунлашган объект киришига доимий частотанинг гармоник тебранишлари таъсир қилиб турса, ўтиш жараёнининг тугашига кадар объектнинг ростлануви қиймати гармоник ўзгариб боради. лекин чиқиш катталигининг тебраниш амплитудаси ва фазаси кириш катталигининг тебраниш частотаси ҳамда объектнинг динамик хусусиятларига боғлиқ. объект киришига бериладиган даврий ғалаёнланиш синусоидал қонун бўйича ўзгаради деб фараз қилайлик: бу ерда, - кириш таъсирининг тебраниш амплитудаси, - тебранишларнинг бурчак частотаси, 1/с. ўтиш жараёни тугагандан сўнг, объект чиқишида мажбурий тебранишлар ўрнатилади, яъни: бу ерда, - чиқиш катталигининг тебраниш амплитудаси; - фаза бўйича кечикиш бурчаги. нисбат билан фаза бўйича кечикиш бурчаги тебраниш бурчак частотаси ўзгариши билан ўзгариб боради. кириш катталигининг тебраниш частотаси қанча кўп бўлса ростланувчи катталикнинг тебраниш амплитудаси шунча кичик бўлади. амплитудалар нисбати ва фаза …

5 / 5

и. image7.wmf image42.wmf image43.wmf oleobject56.bin oleobject57.bin oleobject58.bin oleobject59.bin oleobject60.bin oleobject61.bin image44.wmf image45.wmf image8.wmf image46.wmf image47.wmf image48.wmf image49.wmf image50.wmf image51.wmf oleobject62.bin oleobject63.bin oleobject64.bin oleobject65.bin image9.wmf oleobject66.bin oleobject67.bin oleobject68.bin oleobject69.bin oleobject70.bin oleobject71.bin oleobject72.bin oleobject73.bin image52.wmf oleobject74.bin image10.wmf image53.wmf oleobject75.bin image54.wmf oleobject76.bin image55.wmf oleobject77.bin image56.wmf oleobject78.bin image57.wmf oleobject79.bin image11.wmf image58.wmf oleobject80.bin image59.wmf oleobject81.bin image60.wmf oleobject82.bin image61.wmf oleobject83.bin image62.wmf oleobject84.bin image12.wmf image63.wmf oleobject85.bin image64.wmf oleobject86.bin image65.wmf oleobject87.bin image66.wmf oleobject88.bin image67.wmf oleobject89.bin image13.wmf image68.wmf oleobject90.bin image69.wmf oleobject91.bin image70.wmf oleobject92.bin image71.wmf oleobject93.bin image72.wmf oleobject94.bin image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin oleobject12.bin oleobject13.bin oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin image1.wmf oleobject18.bin oleobject19.bin oleobject20.bin oleobject21.bin oleobject22.bin oleobject23.bin oleobject24.bin oleobject25.bin oleobject26.bin oleobject27.bin image2.wmf oleobject28.bin oleobject29.bin oleobject30.bin image20.wmf oleobject31.bin image21.wmf oleobject32.bin image22.wmf oleobject33.bin image23.wmf image3.wmf oleobject34.bin image24.wmf oleobject35.bin image25.wmf oleobject36.bin image26.wmf oleobject37.bin image27.wmf oleobject38.bin image28.wmf image4.wmf oleobject39.bin image29.wmf oleobject40.bin oleobject41.bin image30.wmf oleobject42.bin oleobject
