1403346703_44969.doc g u g g u u 2 . р . р 1000 60 › ‰ — ‰ — n d a’ t × × × × - p толаларни савалаш ва холст тайёрлаш режа: 1. саваш жараёни ва саваш машиналари 2.пичоқли барабан ва савағичлар 3. тўрли барабанлар 4. педалли ростлагич 5. эзувчи валлар 6.холст ўраш жараёнини автоматлаштириш 7.саваш машинасиннинг унумдорлиги таянч сўз ва иборалар саваш, мақсади, моҳияти, машина, холст, савағич, пичоқли барбан, игнали савағич, планкали савағич, тўрли барабан, таъминлаш, бункер, ўраш, зичлаш, холстни чиқариш, педалли ростлагич, унумдорлик. саваш жараёни ва саваш машиналари ип йигиришда тола толаларини титиш-тозалаш агрегатларининг сўнгги босқичи сифатида саваш машиналари ўрнатилади. +абул қилинган технологияга мувофиқ турли русумдаги саваш машиналаридан фойдаланилади. агарда титиш саваш агрегати тараш жихозлари билан боғланган бўлса мтб русумдаги, агар узлукли система бўлса мт ёки мтм русумдаги машиналар ўрнатилади. мт ва мтм машиналари титиш ва тозалаш жараёнларини амалга ошириш, толалардан бир текисда, маълум қалинликда …

томон сурилади. расм. саваш машинасининг технологик чизмаси. вентилятор 35 юзага келтирган ҳаво оқими толаларни канал 2 орқали тўрли барабан 34 сиртига йўналтиради. тола бўлакчалари оқим таъсирида тўрли барабаннинг очиқ сиртига ўтиради ва қатлам ҳосил бўлади. юқори ва остки тўрли барабан сиртидаги қатламлар барабанларни айланма ҳаракати натижасида қўшилади. +ўшилиш натижасида қатламларнинг нотекислиги камаяди. ҳосил бўлган қатлам цилиндрлар 33 ёрдамида ажратилиб, таъминловчи цилиндрлар 32 га узатилади. бу цилиндрлар секин айланиб қатламни зичлаб уч парракли савағич 29 зарбаси таъсирига етказади. катта тезликда айланма ҳаракат қилаётган савағич цилиндрлар тутиб турган тутамни кенглиги бўйича зарба таъсир этиш йўли билан ундан бўлакчаларни ажратади. ажралган бўлакчалар савағич остидаги колосник панжара 31 га урилиб тозаланади ва яна парраклар таъсирида колосник сиртида ҳаракатлантирилиб чиқариш каналига узатилади. ажралган хас чўп ва нуқсонлар панжра остидаги камера 30 га тушади. савағич юзага келтирадиган ҳаво оқими хас чўпларни ажралишига тўсқинлик қилмаслиги учун чикинди камераси герметик бўлиши лозим. титилган толаларни узатиш учун вентилятор 28 …

гич зарбаси таъсирида бўлакчалар колосник панжарага урилиб тозаланади. бунда ажралиб чиққан чиқиндилар панжара остидаги камера 24 га тушади. титилган ва тозаланган толалар вентилятор 22 юзага келтирган ҳаво оқимини тортиши ҳисобига тўрли барабанлар 21 сиртига ёпишиб қатлам ҳосил қилади. ушбу барабанлар жуфти ҳосил қилган қатлам цилиндрлар 20 ёрдамида ажратиб олинади ва яссиловч-эзувчи валлар 10,11,12,19 га узатилади.бу ерда толалар қатлами валларни оғирлиги ва механик ричагли тизим юзага келтирган босим кучлар таъсирида зичланади. сўнгра қатлам (холст) валиклар 13 орқали думалатувчи валлар 15 га узатилади.бу валлар холстни босиб турувчи вал 14 таъсирида турган трубкаларга ўрайди. белгиланган узунликдаги холст 17 ўралиб бўлгандан сўнг, уни автоматик ажратиб олувчи механизм узиб олади ва валиклар 16 устига думалатиб чиқариб беради. холстни ажратиш жараёнида вал 14 орқали берилаётган босим кучи олинади ва янги трубка думалатувчи валлар сиртида қолган холст қатлами устига туширилади. сўнгра вал 14 пасайиб қайта юзага келтирилган босим кучи таъсирида трубкани босади ва янги холстни ўраш бошланади. …

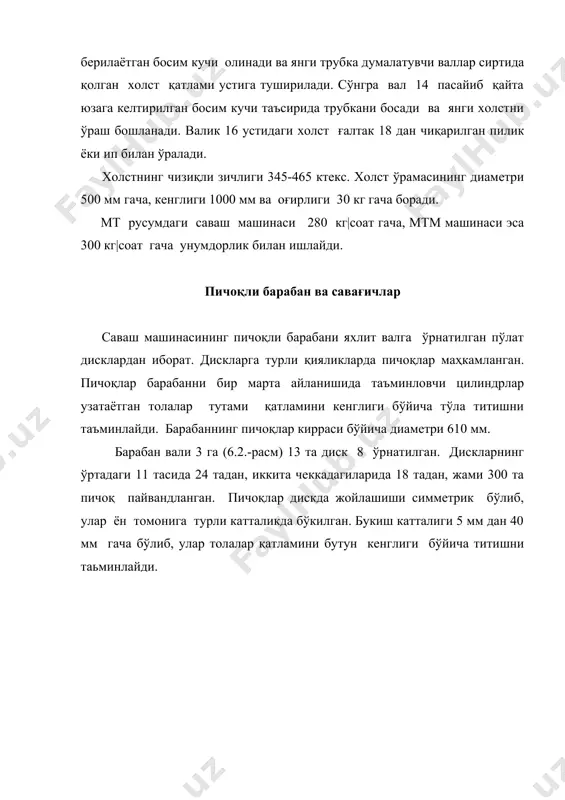

га турли катталикда бўкилган. букиш катталиги 5 мм дан 40 мм гача бўлиб, улар толалар қатламини бутун кенглиги бўйича титишни таьминлайди. расм. пичоқли барабан. барабан бир марта айланганда бир жойга иккитадан зарба тўғри келади. пичоқлар эни 30 мм, кенглиги 5-7 мм га тенг. мувозанатни сақлаш учун пичоқлар бир хил вазнга эга бўлиш лозим. шунинг учун уларни калинлиги бир хил бўлмайди. пичоқ чидамли бўлиши учун унинг ишчи учига термик ишлов берилади. дисклар орасига тарелка 1 ва чўян втулкалар 7 ўрнатилади. дисклар 8 ва тарелкалар тортқи 6 билан боғланган. втулка 5 ва ҳалқа 4 дискни валда жойланишини белгилайди. вал бўйламасига маҳкамланган шпонка 2 валдан дискларга буровчи моментни узатади. барабан конструкцияси пичоқларнинг бир қирраси емирилганда уни 1800 га бураб ишлатиш имкониятини беради. савағич- саваш машиналарининг асосий иш қисми. у тола қатламига кучли зарба таъсир қилиб, уни яхшилаб титади ва савайди, хас-чўпларни ажратади. планкали савағич 6.3.-расмда кўрсатилган. пўлат вал 1 га машинанинг эни бўйича …

илган, у толала бўлакчаларининг савағич билан бирга айланишига йўл қўймайди. пичоқ билан савағич планкаси ўртасидаги оралиқ 1,5-2 мм. игнали савағичнинг чизмаси 6.4-расмда кўрсатилган. пўлат вал 1 га тўртта крестовина 2 ўрнатилган; уларга чўян ургичлар 3 маҳкамланган; уларнинг сиртига винтлар ёрдамида ёгоч планкалар 4 ўрнатилган. бу планкаларга игналар 5 қоқилган бўлиб, уларнинг қиялиги 20о ташкил қилади. игналарнинг қия қилиб қоқилиши толаларни бир оз дағал тарашга ёрдам беради. планкага игналар қандай ўрнатилганлиги ва уларнинг ўлчамлари 4-расмда (ўнг томонда) кўрсатилган. расм. игнали савағич игнали савағич 800-1200 айл|мин тезлик билан айланиб, толалар бўлакчаларини ажратиб олади ва колосникли панжарага ташлайди. игналарнинг уринма томон қиялик бурчаги 45о дан катта бўлади. машина нормал ишлаб турган бўлса, бўлакчалар игналардан марказдан қочар куч таъсирида тушади. савағич игналари уларнинг орасига бўлакчаларни тиқилиб қолмайдиган қилиб ўрнатилиши керак. игнали савағич тола қатламини планкали савағичга қараганда тўрт марта майдароқ қилиб титади. тўрли барабанлар тўрли барабанлар (6.5.-расм) орқали чанг ва калта толалар чанг ертўласига …
