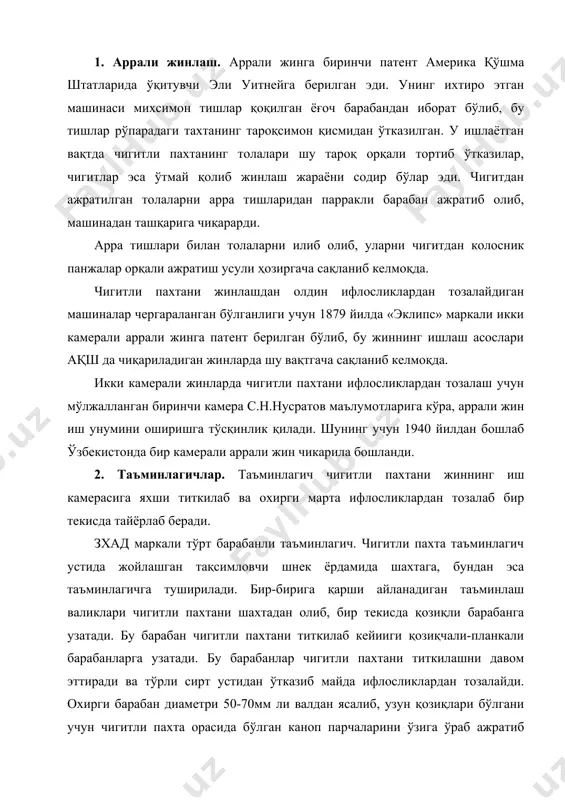

1404282719_52440.doc чигитли пахтани аррали жинларда ишлаш. толани тозалаш режа: 1. аррали жинлаш. 2. таъминлагичлар. 3. аррали жинлар. 4. аррали жинларнинг технологик жараёни. 5. аррали жин иш камераси. 6. жин аррасининг ишлаши ва тишларининг профили. 7. қолосникли панжара. 8. аррали цилиндр. 9. арра тишларидан тола ажратиш мосламалари. 10. тола тозалагичлар. 11. батарея тола тортгичлари. 12. конденсерлар. 1. аррали жинлаш. аррали жинга биринчи патент америка қўшма штатларида ўқитувчи эли уитнейга берилган эди. унинг ихтиро этган машинаси михсимон тишлар қоқилган ёғоч барабандан иборат бўлиб, бу тишлар рўпарадаги тахтанинг тароқсимон қисмидан ўтказилган. у ишлаётган вақтда чигитли пахтанинг толалари шу тароқ орқали тортиб ўтказилар, чигитлар эса ўтмай қолиб жинлаш жараёни содир бўлар эди. чигитдан ажратилган толаларни арра тишларидан парракли барабан ажратиб олиб, машинадан ташқарига чиқарарди. арра тишлари билан толаларни илиб олиб, уларни чигитдан колосник панжалар орқали ажратиш усули ҳозиргача сақланиб келмоқда. чигитли пахтани жинлашдан олдин ифлосликлардан тозалайдиган машиналар чергараланган бўлганлиги учун 1879 йилда «эклипс» маркали …

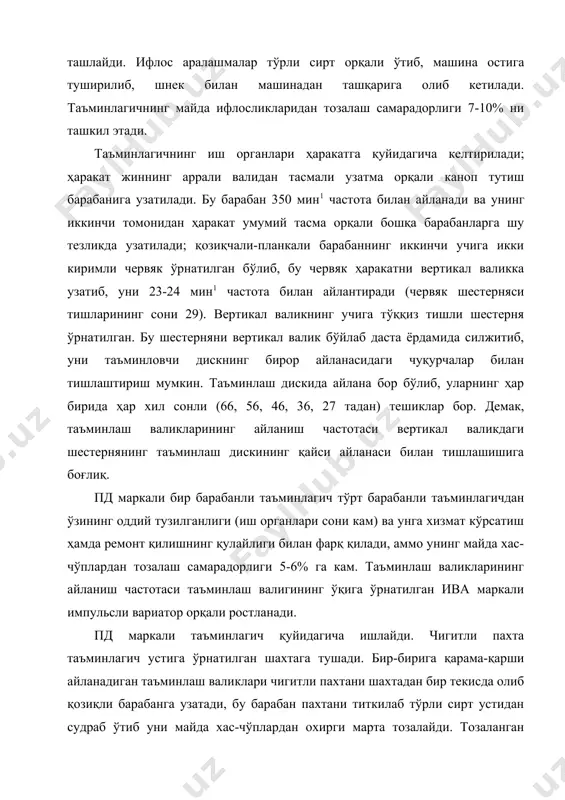

чигитли пахтани титкилаб кейииги қозиқчали-планкали барабанларга узатади. бу барабанлар чигитли пахтани титкилашни давом эттиради ва тўрли сирт устидан ўтказиб майда ифлосликлардан тозалайди. охирги барабан диаметри 50-70мм ли валдан ясалиб, узун қозиқлари бўлгани учун чигитли пахта орасида бўлган каноп парчаларини ўзига ўраб ажратиб ташлайди. ифлос аралашмалар тўрли сирт орқали ўтиб, машина остига туширилиб, шнек билан машинадан ташқарига олиб кетилади. таъминлагичнинг майда ифлосликларидан тозалаш самарадорлиги 7-10% ни ташкил этади. таъминлагичнинг иш органлари ҳаракатга қуйидагича келтирилади; ҳаракат жиннинг аррали валидан тасмали узатма орқали каноп тутиш барабанига узатилади. бу барабан 350 мин1 частота билан айланади ва унинг иккинчи томонидан ҳаракат умумий тасма орқали бошқа барабанларга шу тезликда узатилади; қозиқчали-планкали барабаннинг иккинчи учига икки киримли червяк ўрнатилган бўлиб, бу червяк ҳаракатни вертикал валикка узатиб, уни 23-24 мин1 частота билан айлантиради (червяк шестерняси тишларининг сони 29). вертикал валикнинг учига тўққиз тишли шестерня ўрнатилган. бу шестерняни вертикал валик бўйлаб даста ёрдамида силжитиб, уни таъминловчи дискнинг бирор айланасидаги …

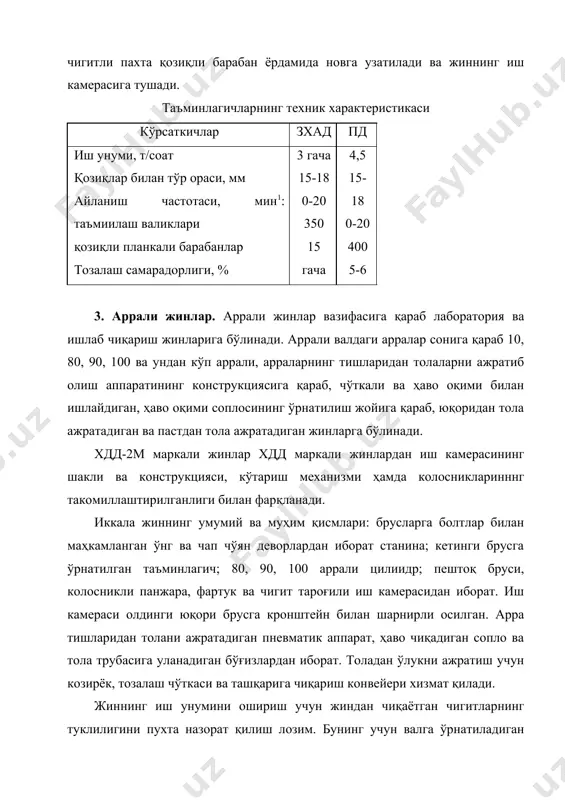

қарама-қарши айланадиган таъминлаш валиклари чигитли пахтани шахтадан бир текисда олиб қозиқли барабанга узатади, бу барабан пахтани титкилаб тўрли сирт устидан судраб ўтиб уни майда хас-чўплардан охирги марта тозалайди. тозаланган чигитли пахта қозиқли барабан ёрдамида новга узатилади ва жиннинг иш камерасига тушади. таъминлагичларнинг техник характеристикаси кўрсаткичлар зхад пд иш унуми, т/соат қозиқлар билан тўр ораси, мм айланиш частотаси, мин1: таъмиилаш валиклари қозиқли планкали барабанлар тозалаш самарадорлиги, % 3 гача 15-18 0-20 350 15 гача 4,5 15-18 0-20 400 5-6 3. аррали жинлар. аррали жинлар вазифасига қараб лаборатория ва ишлаб чиқариш жинларига бўлинади. аррали валдаги арралар сонига қараб 10, 80, 90, 100 ва ундан кўп аррали, арраларнинг тишларидан толаларни ажратиб олиш аппаратининг конструкциясига қараб, чўткали ва ҳаво оқими билан ишлайдиган, ҳаво оқими соплосининг ўрнатилиш жойига қараб, юқоридан тола ажратадиган ва пастдан тола ажратадиган жинларга бўлинади. хдд-2м маркали жинлар хдд маркали жинлардан иш камерасининг шакли ва конструкцияси, кўтариш механизми ҳамда колосникларинннг такомиллаштирилганлиги билан …

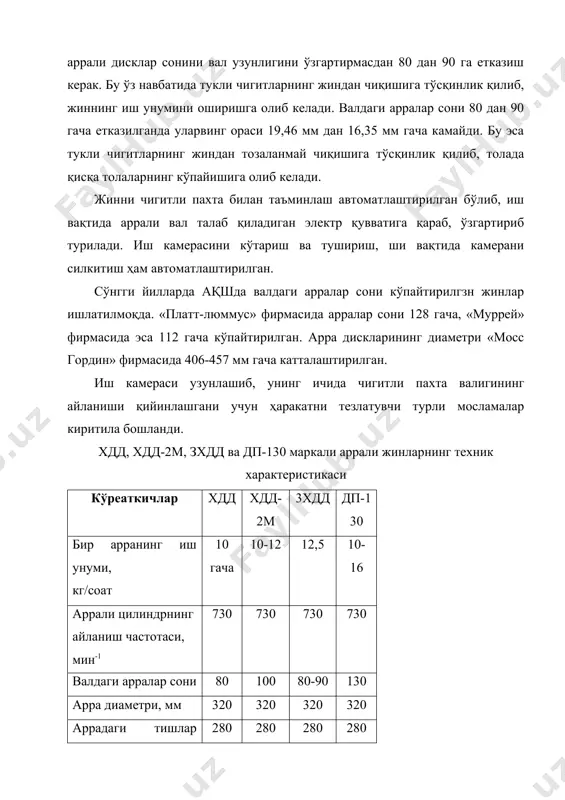

жиннинг иш унумини оширишга олиб келади. валдаги арралар сони 80 дан 90 гача етказилганда уларвинг ораси 19,46 мм дан 16,35 мм гача камайди. бу эса тукли чигитларнинг жиндан тозаланмай чиқишига тўсқинлик қилиб, толада қисқа толаларнинг кўпайишига олиб келади. жинни чигитли пахта билан таъминлаш автоматлаштирилган бўлиб, иш вақтида аррали вал талаб қиладиган электр қувватига қараб, ўзгартириб турилади. иш камерасини кўтариш ва тушириш, ши вақтида камерани силкитиш ҳам автоматлаштирилган. сўнгги йилларда ақшда валдаги арралар сони кўпайтирилгзн жинлар ишлатилмоқда. «платт-люммус» фирмасида арралар сони 128 гача, «муррей» фирмасида эса 112 гача кўпайтирилган. арра дискларининг диаметри «мосс гордин» фирмасида 406-457 мм гача катталаштирилган. иш камераси узунлашиб, унинг ичида чигитли пахта валигининг айланиши қийинлашгани учун ҳаракатни тезлатувчи турли мосламалар киритила бошланди. хдд, хдд-2м, зхдд ва дп-130 маркали аррали жинларнинг техник характеристикаси кўреаткичлар хдд хдд-2м 3хдд дп-130 бир арранинг иш унуми, кг/соат 10 гача 10-12 12,5 10-16 аррали цилиндрнинг айланиш частотаси, мин-1 730 730 730 730 валдаги …

ди. шундай қилиб, аррага қарши томонга айланувчи чигитли пахта валиги ҳосил бўлиб, у арра тишларини пахта толаси билан узлуксиз таъминлайди. арра тишларига илинган толалар колосникларнинг орасидан олиб ўтилади, чигитлар эса ўта олмай тўхтаб қолади, шунда толалар чигитдан ажралади. арра тишларидаги толалар соплодан чиққан ҳаво оқими билан ажратилиб, умумий тола тортиш трубасига узатилади. колосникларнинг иш қисмида тирқишлар кенглиги 3,2 мм дан (энг кичик чигитнинг ўлчамларидан) катта бўлмагани учун чигит ўтиб кета олмасдан, айланиб турган чигитли пахта валигига қўшилиб кетади ва ҳамма толалари ажралмагунча айланишда давом этади. ҳамма толаларидан ажралган чигитлар ўзининг илашиш қобилиятини йўқотади, чигитли пахта валигидан ажралиб, колосник сиртига сўнтра унинг тирқишларидан пастга тушади. жиндан чиқаётган чигитларнинг туклилик даражаси тароқ билан ўзгартириб турилади. жиннинг иш камерасига чнгитли пахтани тўхтовсиз бериш, тола ва тозаланган чигитларни жиндан тўхтовсиз олиб кетиш аррали жиннинг тўхтовсиз ишлашини таъмиилайди. 5. аррали жин иш камераси. аррали жин иш камерасининг шакли жиннинг ишлаши учун катта аҳамиятга эга бўлиб, …
