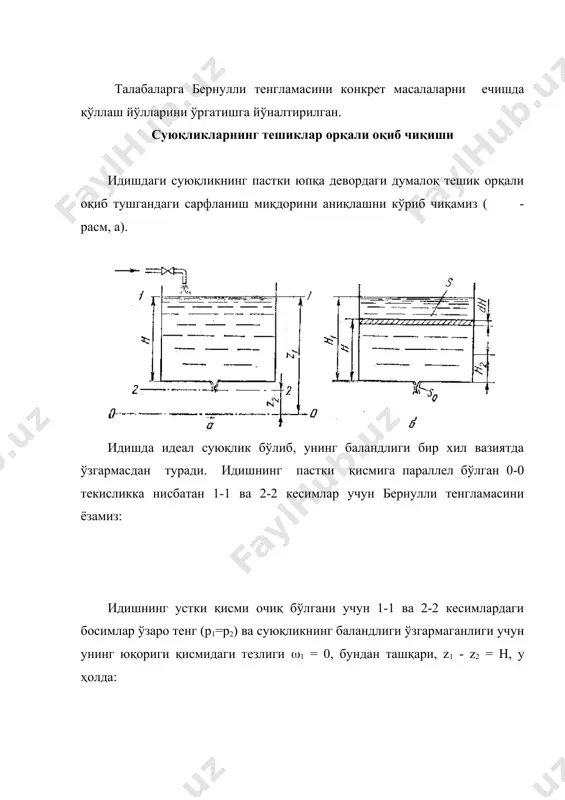

1403351737_45216.doc бернулли тенгламасининг амалиётда қўлланилиши режа 1. суюқликларнинг тешиклар орқали оқиб чиқиши 2. трубалардаги гидравлик қаршиликлар. 3. суюқликларнинг донасимон қатламдан ўтиши. талабаларга бернулли тенгламасини конкрет масалаларни ечишда қўллаш йўлларини ўргатишга йўналтирилган. суюқликларнинг тешиклар орқали оқиб чиқиши идишдаги суюқликнинг пастки юпқа девордаги думалоқ тешик орқали оқиб тушгандаги сарфланиш миқдорини аниқлашни кўриб чиқамиз ( - расм, а). идишда идеал суюқлик бўлиб, унинг баландлиги бир хил вазиятда ўзгармасдан туради. идишнинг пастки қисмига параллел бўлган 0-0 текисликка нисбатан 1-1 ва 2-2 кесимлар учун бернулли тенгламасини ёзамиз: идишнинг устки қисми очиқ бўлгани учун 1-1 ва 2-2 кесимлардаги босимлар ўзаро тенг (р1=р2) ва суюқликнинг баландлиги ўзгармаганлиги учун унинг юқориги қисмидаги тезлиги (1 = 0, бундан ташқари, z1 - z2 = н, у ҳолда: демак, тешикдан оқиб тушаётган суюқликнинг тезлиги суюқликнинг баландлигига боғлиқ экан. ҳақиқий (реал) суюқлик тешикдан оқиб чиқишида босимнинг бир қисми ички ишқаланиш кучларини енгиш учун сарф бўлади, бунда босимнинг йўқолиши тезлик коэффициенти ( орқали …

иб кетиш вақтини аниқлаймиз. вақт бирлигида идишдаги суюқликнинг тешик орқали оқиб чиқишида унинг баландлиги а тезлиги камаяди. суюқликнинг оқиш жараёни турғунмас характерда бўлади. элементлар вақт d( бирлигида суюқликнинг баландлиги н1 дан н2 га ўзгарганда идиш хажмидаги пастки тешикдан оқиб ўтган суюқлик хажми: бу ерда s0 - идиш тубидаги тешикнинг кўндаланг кесими. вақт бирлигида идишдаги суюқлик баландлиги dh га ўзгаради ва бунда идишдаги суюқлик миқдори қуйидаги миқдорга камаяди: бу ерда s - идишнинг кўндаланг кесими; минус ишора идишдаги суюқлик баландлигининг камайганини кўрсатади. узлуксизлик тенгламасига асосан, оқиб тушган суюқликлар миқдорларини бир-бирига тенглаштирсак: бундан суюқликнинг оқиб тушиш вақтини аниқлаш учун бу ифодани интегралламиз: демак: бу тенглик орқали идишдаги суюқлик баландлиги маълум миқдорга камайганда, яъни н1 дан н2 га ўзгарганда суюқликнинг оқиб тушиш вақти аниқланади. идишдаги суюқликнинг бутунлай оқиб чиқиш вақти (бунда н2=0): трубалардаги гидравлик қаршиликлар. реал суюқликлар трубадан ёки каналлардан оқаётганда босимнинг бир қисми ички ишқаланиш кучини енгиш учун харакат йўналишини ўзгартирганда ва …

аси орқали аниқланади: бу ерда (- ички ишқаланиш коэффициенти; l-труба узунлиги; m, (-оқим тезлиги, м/с; dэ-трубанинг эквивалент диаметри, м. ишқаланиш коэффициенти ўлчамсиз катталик бўлиб, унинг миқдори ҳаракат режимига, трубанинг ғадир-будурлигига боғлиқ. тўғри ва силлиқ трубаларда суюқлик оқими ламинар ҳаракатда бўлса, ишқаланиш коэффициенти трубанинг ғадир-будурлигига боғлиқ бўлмайди ва қуйидаги тенглик орқали аниқланади: бу ерда а- труба шаклини ҳисобга олувчи коэффициент; думалоқ трубалар учун а=64, квадрат шаклидаги каналлар учун а=57. турбулент оқимда ишқаланиш коэффициентларининг катталиги режимга ҳамда трубанинг ғадир-будурлигига боғлик. трубаларнинг ғадир-будурлиги абсалют геометрик ва нисбий ғадир-будурлик билан характерланади. труба деворларидаги ғадир-будурликлар ўртача баландликларнинг труба узунлиги бўйича ўлчаниш абсалют геометрик ғадир-будурлик дейилади. труба деворларидаги ғадир-будурликлар баландлигининг (() трубанинг эквивалент диаметрига (dэ) нисбати нисбий ғадур-будурлик дейилади ва ( билан ифодаланади: турбулент режим учун ишқаланиш коэффициенти ( ни топишда бир қатор тенгламалар таклиф этилган. турбулент режимдаги харакатнинг ҳамма соҳалари учун қуийидаги тенгламадан фойдаланиш мумкин: маҳаллий қаршиликлардаги босимнинг йўқотилиши қуйидаги тенглама орқали топилади: бу ерда …

и. донасимон материалларнинг қатлами гидравлик қаршилик, солиштирма юза, заррачалар орасидаги бўшлиқ ҳажми, материалларнинг ўлчами ва шу каби катталиклар билан характерланади. донасимон материаллар орасидаги бўшлиқ хажмнинг қатлам хажмига нисбати бўш хажм дейилади ва ( билан белгиланади: бу ерда v- донасимон қатлам ҳажми; v0- қатламдаги заррачалар эгаллаган ҳажм; v-v0-қатламнинг бўш ҳажми. бўш ҳажмнинг катталиги донасимон материалларнинг хилига ва уларнинг катта-кичиклигига боғлиқ бўлиб, у тажриба орқали топилади. донасимон қатламдаги гидравлик қаршиликни аниқлашда трубалардан суюқлик ўтганда босимни топишда қўлланиладиган тенгламадан топиш мумкин: бу ерда (- фақат ишқаланиш қаршилигини ҳисобга олмай, балки суюқлик ҳаракати давомида маҳаллий қаршиликларни, яъни суюқликларнинг заррачалар оралиғидаги эгри-бугри каналлардан ва заррачалар орасидан ўтаётгандаги қаршиликларнинг ҳаммасини ҳисобга олади ва умумий қаршилик коэффициенти дейилади. тенгламадаги экивалент диаметр донадор қатлам заррачаларнинг диаметри орқали аниқланади: бу ерда ф-заррачаларнинг шаклини белгиловчи катталик; d-заррачанинг ўлчами. f-текширалаётган заррачаларнинг шаклини белгиловчи катталик; d-заррачаларнинг ўлчами. масалан: шарсимон заррачалар учун ф=1; куб учун ф=0,806; баландлиги радиусидан 10 марта катта бўлган цилиндир …

ҳажмий сарфини қатламнинг кўндаланг кесими юзасига бўлган нисбатига тенг. қаршилик каффиценти ни аниқлаш учун бир қатор тенгламалар таклиф этилган. суюқликларнинг донасимон қатламлардан ўтишидаги ҳамма режимлар учун умумий гидравлик қаршилик коэффицентини қуйидаги умумий тенглама орқали топиш мумкин: тенгламадаги рейнольдс критерийчиси қуйидагича топилади: бу ерда ( ва ( - суюқликнинг зичлиги ва динамик қовушқоқлиги, а- солиштирма юза.
