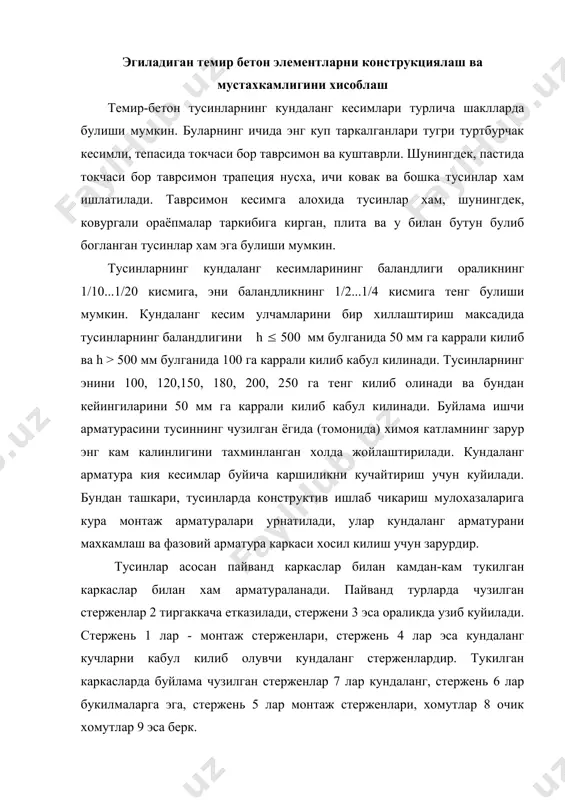

1572343817.doc эгиладиган темир бетон элементларни конструкциялаш ва мустахкамлигини хисоблаш режа: 1. бир ораликли тусинлар, плиталар ва панелларни конструкциялаш 2. курилиш конструкцияларига куйиладиган асосий 3. талаблар ва улардан рационал фойдаланиш сохалари 4. тош-гишт ва армотош конструкциялар хакида умумий махлумотлар эгиладиган темир бетон элементларни конструкциялаш ва мустахкамлигини хисоблаш темир-бетон тусинларнинг кундаланг кесимлари турлича шаклларда булиши мумкин. буларнинг ичида энг куп таркалганлари тугри туртбурчак кесимли, тепасида токчаси бор таврсимон ва куштаврли. шунингдек, пастида токчаси бор таврсимон трапеция нусха, ичи ковак ва бошка тусинлар хам ишлатилади. таврсимон кесимга алохида тусинлар хам, шунингдек, ковургали ораёпмалар таркибига кирган, плита ва у билан бутун булиб богланган тусинлар хам эга булиши мумкин. тусинларнинг кундаланг кесимларининг баландлиги ораликнинг 1/10...1/20 кисмига, эни баландликнинг 1/2...1/4 кисмига тенг булиши мумкин. кундаланг кесим улчамларини бир хиллаштириш максадида тусинларнинг баландлигини h ( 500 мм булганида 50 мм га каррали килиб ва h > 500 мм булганида 100 га каррали килиб кабул килинади. тусинларнинг энини …

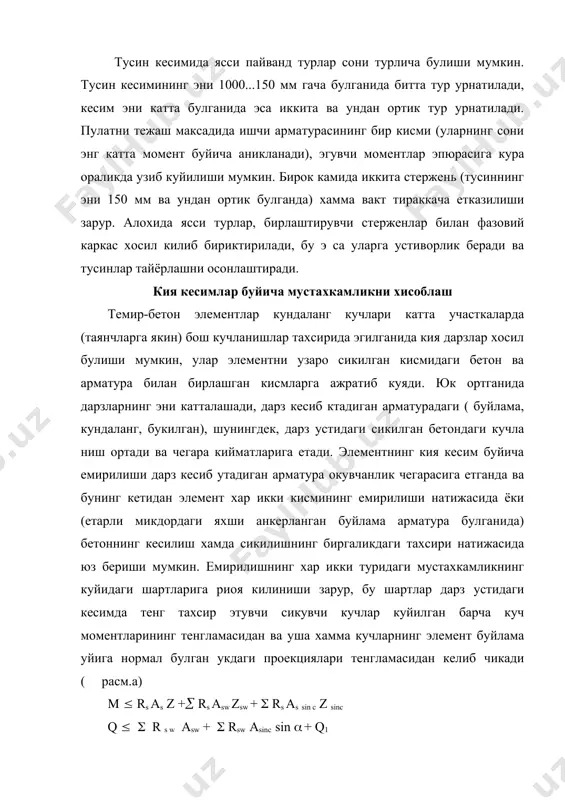

илиб олувчи кундаланг стерженлардир. тукилган каркасларда буйлама чузилган стерженлар 7 лар кундаланг, стержень 6 лар букилмаларга эга, стержень 5 лар монтаж стерженлари, хомутлар 8 очик хомутлар 9 эса берк. тусин кесимида ясси пайванд турлар сони турлича булиши мумкин. тусин кесимининг эни 1000...150 мм гача булганида битта тур урнатилади, кесим эни катта булганида эса иккита ва ундан ортик тур урнатилади. пулатни тежаш максадида ишчи арматурасининг бир кисми (уларнинг сони энг катта момент буйича аникланади), эгувчи моментлар эпюрасига кура ораликда узиб куйилиши мумкин. бирок камида иккита стержень (тусиннинг эни 150 мм ва ундан ортик булганда) хамма вакт тираккача етказилиши зарур. алохида ясси турлар, бирлаштирувчи стерженлар билан фазовий каркас хосил килиб бириктирилади, бу э са уларга устиворлик беради ва тусинлар тайёрлашни осонлаштиради. кия кесимлар буйича мустахкамликни хисоблаш темир-бетон элементлар кундаланг кучлари катта участкаларда (таянчларга якин) бош кучланишлар тахсирида эгилганида кия дарзлар хосил булиши мумкин, улар элементни узаро сикилган кисмидаги бетон ва арматура билан …

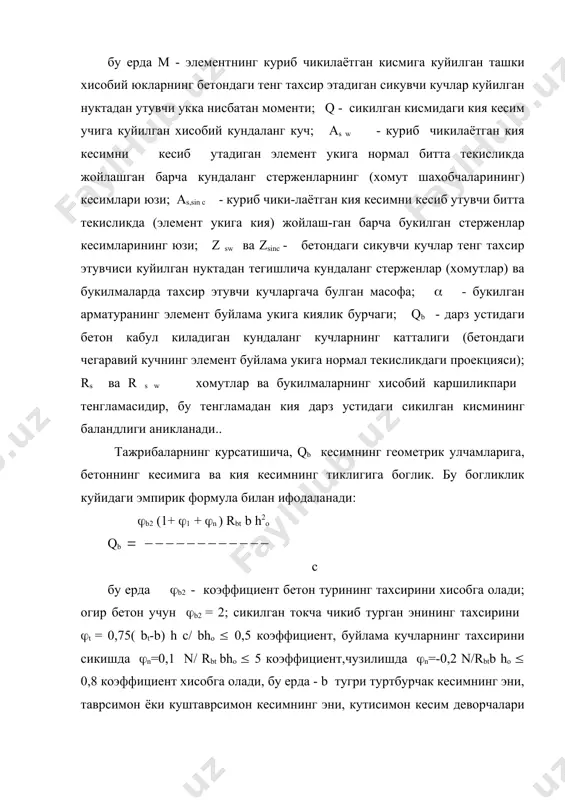

+( rs asw zsw + ( rs as sin c z sinc q ( ( r s w asw + ( rsw asinc sin ( + q1 бу ерда м - элементнинг куриб чикилаётган кисмига куйилган ташки хисобий юкларнинг бетондаги тенг тахсир этадиган сикувчи кучлар куйилган нуктадан утувчи укка нисбатан моменти; q - сикилган кисмидаги кия кесим учига куйилган хисобий кундаланг куч; аs w - куриб чикилаётган кия кесимни кесиб утадиган элемент укига нормал битта текисликда жойлашган барча кундаланг стерженларнинг (хомут шахобчаларининг) кесимлари юзи; аs,sin c - куриб чики-лаётган кия кесимни кесиб утувчи битта текисликда (элемент укига кия) жойлаш-ган барча букилган стерженлар кесимларининг юзи; z sw ва zsinc - бетондаги сикувчи кучлар тенг тахсир этувчиси куйилган нуктадан тегишлича кундаланг стерженлар (хомутлар) ва букилмаларда тахсир этувчи кучларгача булган масофа; ( - букилган арматуранинг элемент буйлама укига киялик бурчаги; qb - дарз устидаги бетон кабул киладиган кундаланг кучларнинг катталиги (бетондаги чегаравий кучнинг …

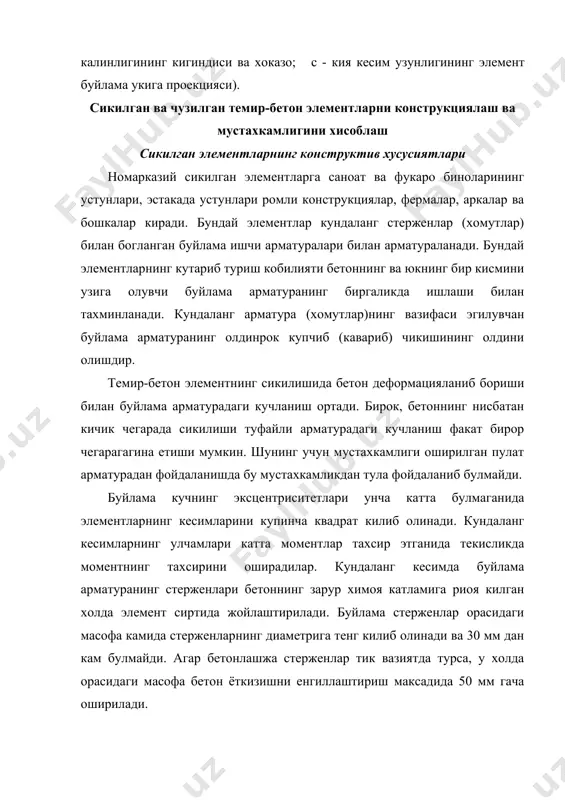

аш ва мустахкамлигини хисоблаш сикилган элементларнинг конструктив хусусиятлари номарказий сикилган элементларга саноат ва фукаро биноларининг устунлари, эстакада устунлари ромли конструкциялар, фермалар, аркалар ва бошкалар киради. бундай элементлар кундаланг стерженлар (хомутлар) билан богланган буйлама ишчи арматуралари билан арматураланади. бундай элементларнинг кутариб туриш кобилияти бетоннинг ва юкнинг бир кисмини узига олувчи буйлама арматуранинг биргаликда ишлаши билан тахминланади. кундаланг арматура (хомутлар)нинг вазифаси эгилувчан буйлама арматуранинг олдинрок купчиб (кавариб) чикишининг олдини олишдир. темир-бетон элементнинг сикилишида бетон деформацияланиб бориши билан буйлама арматурадаги кучланиш ортади. бирок, бетоннинг нисбатан кичик чегарада сикилиши туфайли арматурадаги кучланиш факат бирор чегарагагина етиши мумкин. шунинг учун мустахкамлиги оширилган пулат арматурадан фойдаланишда бу мустахкамликдан тула фойдаланиб булмайди. буйлама кучнинг эксцентриситетлари унча катта булмаганида элементларнинг кесимларини купинча квадрат килиб олинади. кундаланг кесимларнинг улчамлари катта моментлар тахсир этганида текисликда моментнинг тахсирини оширадилар. кундаланг кесимда буйлама арматуранинг стерженлари бетоннинг зарур химоя катламига риоя килган холда элемент сиртида жойлаштирилади. буйлама стерженлар орасидаги масофа камида стерженларнинг диаметрига …

нтларнинг конструктив хусусиятлари чузилган элементларга, масалан, фермаларнинг пастки белбоглари, аркаларнинг торкипади, резервуарларнинг деворчалари, кувурлар ва бошкалар киради. буйлама кучларнинг эксцентриситети катта булганида чузилган элементлар номарказий сикилган элементлар каби хисобланади. бу холларда кесимнинг бир кисми сикилган булади. эксцентриситет кичик булганида, бутун кесим чузилган холда булганида, арматура унда бир текис таксимланади. чузилган элементларда асосий эхтиборни чузилган элементларнинг бириктирилишига берилиши керак, бундай бириктиришлар купинча пайвандлаш йули билан олиб борилади. арматуранинг диаметри ва сонини аниклашда кичик диаметрлари макбул курилади, стерженларнинг сони куп булиши ва кесим буйича бир текис таксимланиши зарур, чунки арматура кесим буйича ёйиб арматуралашда кесимдаги чузувчи кучланиш бир текисрок таксимланади. шуни назарда тутиш керакк и, стерженлар сони куп булганида кесимнинг улчамлари катталашиб кетади, ишларни бажариши мураккаблашади. чузилган элементларнинг мустахкамлиги хисоблаш укий чузилишда хисоблаш куйидаги шарт буйича бажарилади: n ( rs as кесими тугри туртбурчакли, симметрия укига перпендикуляр булган карама - карши ёкларида арматуралари бор номарказий чузилган элементлар тенг тахсир этувчи n кучнинг …
