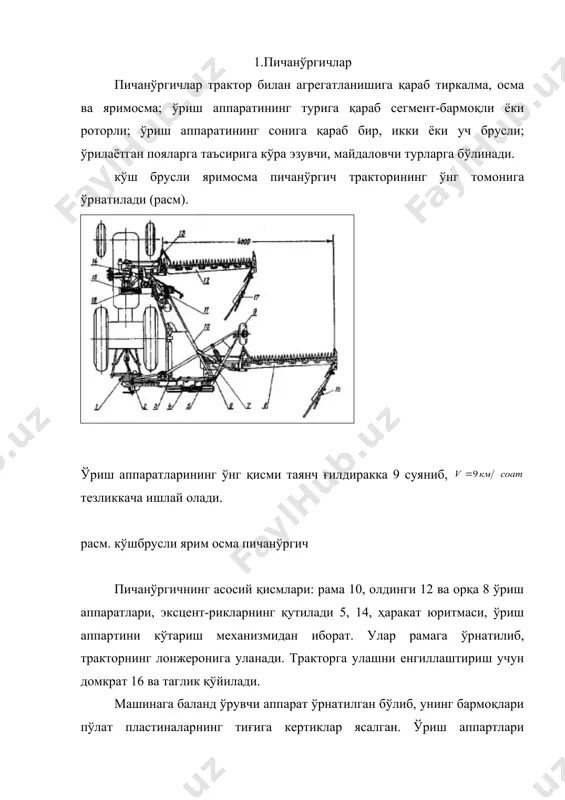

1404473133_53695.doc соат км v 9 = ем-хашак йиғиштириш машиналари режа: 1.пичанўргичлар. 2.пичанўргич-эзгич ва пичанўргич-майдалагичлар. 3.пичан пресслагичлар. 4.силосга ўриш комбайнлари. 1.пичанўргичлар пичанўргичлар трактор билан агрегатланишига қараб тиркалма, осма ва яримосма; ўриш аппаратининг турига қараб сегмент-бармоқли ёки роторли; ўриш аппаратининг сонига қараб бир, икки ёки уч брусли; ўрилаётган пояларга таъсирига кўра эзувчи, майдаловчи турларга бўлинади. кўш брусли яримосма пичанўргич тракторининг ўнг томонига ўрнатилади (расм). ўриш аппаратларининг ўнг қисми таянч ғилдиракка 9 суяниб, тезликкача ишлай олади. расм. кўшбрусли ярим осма пичанўргич пичанўргичнинг асосий қисмлари: рама 10, олдинги 12 ва орқа 8 ўриш аппаратлари, эксцент-рикларнинг қутилади 5, 14, ҳаракат юритмаси, ўриш аппартини кўтариш механизмидан иборат. улар рамага ўрнатилиб, тракторнинг лонжеронига уланади. тракторга улашни енгиллаштириш учун домкрат 16 ва таглик қўйилади. машинага баланд ўрувчи аппарат ўрнатилган бўлиб, унинг бармоқлари пўлат пластиналарнинг тиғига кертиклар ясалган. ўриш аппартлари ҳаракатини тракторнинг қувват олиш валидан олади; ҳаракат кардан вали 1, занжирли узатма 2, ҳаракат юритмаси 3 ва понасимон тасма …

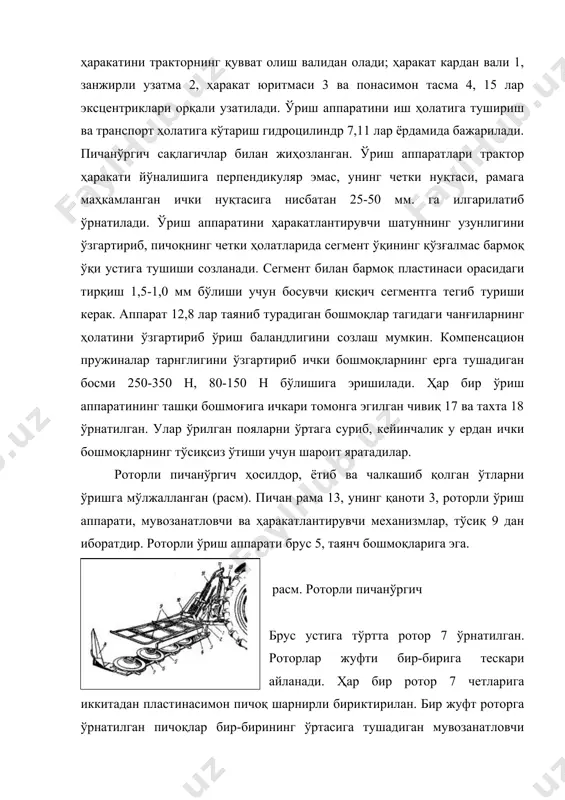

алар тарнглигини ўзгартириб ички бошмоқларнинг ерга тушадиган босми 250-350 н, 80-150 н бўлишига эришилади. ҳар бир ўриш аппаратининг ташқи бошмоғига ичкари томонга эгилган чивиқ 17 ва тахта 18 ўрнатилган. улар ўрилган пояларни ўртага суриб, кейинчалик у ердан ички бошмоқларнинг тўсиқсиз ўтиши учун шароит яратадилар. роторли пичанўргич ҳосилдор, ётиб ва чалкашиб қолган ўтларни ўришга мўлжалланган (расм). пичан рама 13, унинг қаноти 3, роторли ўриш аппарати, мувозанатловчи ва ҳаракатлантирувчи механизмлар, тўсиқ 9 дан иборатдир. роторли ўриш аппарати брус 5, таянч бошмоқларига эга. расм. роторли пичанўргич брус устига тўртта ротор 7 ўрнатилган. роторлар жуфти бир-бирига тескари айланади. ҳар бир ротор 7 четларига иккитадан пластинасимон пичоқ шарнирли бириктирилан. бир жуфт роторга ўрнатилган пичоқлар бир-бирининг ўртасига тушадиган мувозанатловчи пружиналар транглигини ўзгартириш ҳисобига эришилади. бўлгач 8 бруснинг охирига деярли тик ўрнатилиб, ўриш вақтида чегарадаги пояларни ҳаракат йўналиши бўйича ичкарига энгаштириб кетади. кейинги юришда трактор ғилдираги уларни босмайди, поялар нобуд бўлишининг олди олинади. брус рамага сақлагич орқали …

ркибидаги каротин, протеин ва бошқа фойдали моддалар пояларнинг ўзида эмас, уларнинг барги ва гулларида бўлади. ўрилган ўтнинг барги ва гули пояга нисбатан тез қурийди. поянинг қуришини кутилса, олдин қуриб улгурган гул ва барглардаги фойдали моддалар қуёш нури таъсирида камайиб кетади. шу сабабли, пичанбоп ўтни тезроқ қуритиш учун уни ўриш билан бир вақтда пояларини эзиш зарур бўлади. ўзиюрар пичанўргич-эзгич пичанбоп ўтларни ўриб, эзиб, энсиз умларга тўплаб, қисман қуритиш учун далага ташлаб кетади (56-расм). бундай пичанўргич юритувчи қисм 9 ва ўргич 1 дан тузилган. ўргич иш ҳолатида тўртта бошмоққа таяниб, юради, уни гидроцилиндрлар кўтариб-туширади. асосий қисмлари: ўриш аппарти 2, мотовило 4, узатувчи шнек 5, эзувчи жўва 7,8 лар, уюмловчи мосламалардан 6 иборат. расм. пичанўргич эзгичнинг технологик жараёни схемаси. пичанўргичга сегмент-бармоқли, баланд ўрувчи аппарат ўрнатилган. сегментлар тиғи кертикланган. мотовило 4 пояларни ўртага тўплаб, 2,0 м кенгликка келтирилиб эзувчи жўва 7, 8 ларга узатади. эзувчи аппарат қиррали иккита жўвалардан иборат бўлиб, устки жўва пасткига …

иради, натижада, уларнинг сирти тарнглашиб пичоқларнинг кесиши осонлашади. пичоқлар ўтмас тиғли бўлиб, болғачаларга ўхшайди, уларнинг чизиқли тезлиги жуда катта бўлганлиги сабабли, пояларни кесмасдан, зарба ҳисобига узиб олади. пичоқ тиғи қалин бўлгани учун кесакларга тегса ҳам шикастланмайди, фақат осилган шарнири атрофида вақтинча бурилиб қолади. кўзғалмас пичоққа нисбатан кичик тирқишдан олиб ўтилаётган поялар қўшимча майдаланади ва ката тезлик билан қувурнинг ичига ирғитилиб, ўргичга тиркаб қўйилган транспорт воситасига юкланади. бундай пичоқ йўғон ва дағал пояларни, ҳатто ғўзапояни ўришда ҳам ишлатилиши мумкин. 3.пичан пресслагичлар ўрилган пичанни далада 25-26 фоиз намликкача қуритиб, қаторга уюмлаб, пресслаб йиғиштириш технологияси кенг тарқалган. чунки бу усулда пичаннинг энг фойдали қисми бўлган гули ва барги кам тўкилиб, исроф бўлмайди ҳамда прессланган пичанни транспортлаш ва сақлаш арзонга тушади. бунинг учун поршенли ҳамда рулонлаб пресслагичлар ишлатилади. пресслаш зичлиги кам (100 кг|м3. гача), ўрта (100-200 кг|м3) ва юқори (200-300 кг|м3) бўлади. кам зичликдаги пресслашни пичан намлиги 40 фоиз бўлганда бошлаш мумкин. шу сабабли …

дан иборат. каторга уюмланган пичанни йиғиштиргичнинг хаскашлари кўтариб олиб, қабул камерасига узатади. тиққич пичанни тўплаб, пресслаш камераси ичига тиқади. поршен пресслаш камерасининг ичига кираётиб, у ердаги пичан тўпламини суриб зичлайди, четга чиққан пояларни пичоқ билан кесиб, қабул камерасида расм. пичан пресслаш камерасига тугунлаб-боғловчи аппарат. қолдирилади. бир неча пичан тўплами зичланиб той ҳосил бўлади. уни тугунлаб-боғловчи механизм махсус сим ёки чизимча билан той ҳолида боғлаб қўйяди. боғланган той ерга тушириб қолдирилади. пичан тойларини боғлаш учун пресслаш камерасига иккита тугунлаб-боғловчи аппарат ўрнатилган (58-расм). у чизимча ўралаган иккита кассета 4, иккита игна 6, ўлчовчи ғилдиракча 8, тугунлаб боғловчи аппаратни ҳаракатга келтирадиган муфта 12, иккита сиқувчи пичоқ 14, иккита тугунловчи илгак 15 ва чизимча йўналтиргичи 16 дан ташкил топган. тугунлаб-боғловчи аппаратнинг иш жараёни қйидагича бажарилади. симнинг бир учи пичоқ 14 қа қистирилган бўлиб, иккинчи учи йўналтиргич 16 нинг бармоқларига илинган ҳолда пресслаш камераси ва игна роликлари орқали ўтказилиб кассета 4 га йўналтирилагн бўлади. поршен …
