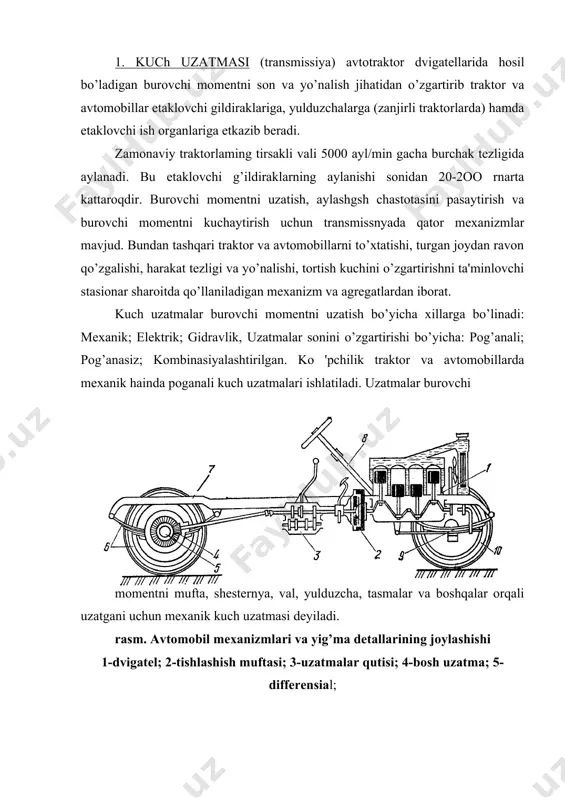

1404461393_53511.doc traktor va avtornobillarni kuch uzatish qismi. (transmissiyasi) reja: 1.transmissiyaning vazifasi va turlari. 2.traktor va avtomobillarning mexanik turdagi kuch uzatish qismi. 3. barcha g’ildiraklari etaklovchi traktor va avtomobillarni kuch uzatish qismlaridagi ayirmasi. 1. kuch uzatmasi (transmissiya) avtotraktor dvigatellarida hosil bo’ladigan burovchi momentni son va yo’nalish jihatidan o’zgartirib traktor va avtomobillar etaklovchi gildiraklariga, yulduzchalarga (zanjirli traktorlarda) hamda etaklovchi ish organlariga etkazib beradi. zamonaviy traktorlaming tirsakli vali 5000 ayl/min gacha burchak tezligida aylanadi. bu etaklovchi g’ildiraklarning aylanishi sonidan 20-2oo rnarta kattaroqdir. burovchi momentni uzatish, aylashgsh chastotasini pasaytirish va burovchi momentni kuchaytirish uchun transmissnyada qator mexanizmlar mavjud. bundan tashqari traktor va avtomobillarni to’xtatishi, turgan joydan ravon qo’zgalishi, harakat tezligi va yo’nalishi, tortish kuchini o’zgartirishni ta'minlovchi stasionar sharoitda qo’llaniladigan mexanizm va agregatlardan iborat. kuch uzatmalar burovchi momentni uzatish bo’yicha xillarga bo’linadi: mexanik; elektrik; gidravlik, uzatmalar sonini o’zgartirishi bo’yicha: pog’anali; pog’anasiz; kombinasiyalashtirilgan. ko 'pchilik traktor va avtomobillarda mexanik hainda poganali kuch uzatmalari ishlatiladi. uzatmalar burovchi …

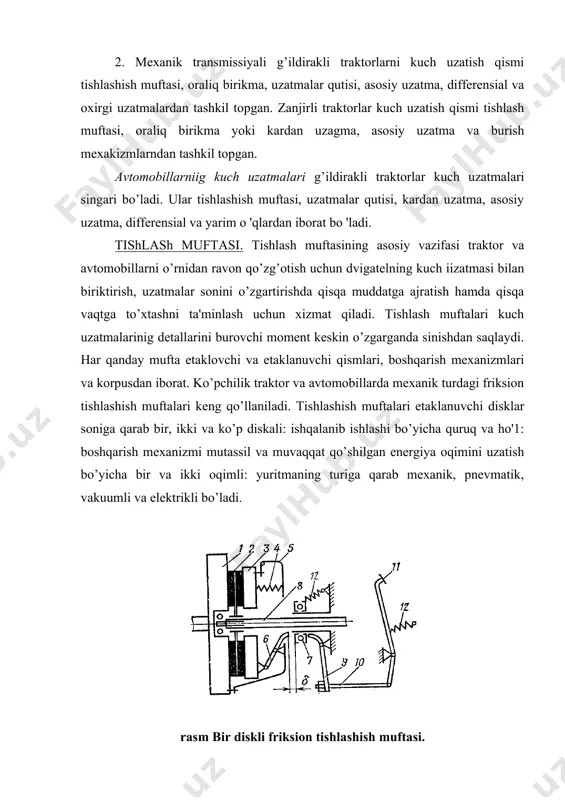

hkil topgan. avtomobillarniig kuch uzatmalari g’ildirakli traktorlar kuch uzatmalari singari bo’ladi. ular tishlashish muftasi, uzatmalar qutisi, kardan uzatma, asosiy uzatma, differensial va yarim o 'qlardan iborat bo 'ladi. tishlash muftasi. tishlash muftasining asosiy vazifasi traktor va avtomobillarni o’rnidan ravon qo’zg’otish uchun dvigatelning kuch iizatmasi bilan biriktirish, uzatmalar sonini o’zgartirishda qisqa muddatga ajratish hamda qisqa vaqtga to’xtashni ta'minlash uchun xizmat qiladi. tishlash muftalari kuch uzatmalarinig detallarini burovchi moment keskin o’zgarganda sinishdan saqlaydi. har qanday mufta etaklovchi va etaklanuvchi qismlari, boshqarish mexanizmlari va korpusdan iborat. ko’pchilik traktor va avtomobillarda mexanik turdagi friksion tishlashish muftalari keng qo’llaniladi. tishlashish muftalari etaklanuvchi disklar soniga qarab bir, ikki va ko’p diskali: ishqalanib ishlashi bo’yicha quruq va ho'1: boshqarish mexanizmi mutassil va muvaqqat qo’shilgan energiya oqimini uzatish bo’yicha bir va ikki oqimli: yuritmaning turiga qarab mexanik, pnevmatik, vakuumli va elektrikli bo’ladi. rasm bir diskli friksion tishlashish muftasi. 1- maxovik (yetaklovchi disk); 2-yetaklanuvchi disk; 3- siquvchi disk; 4- …

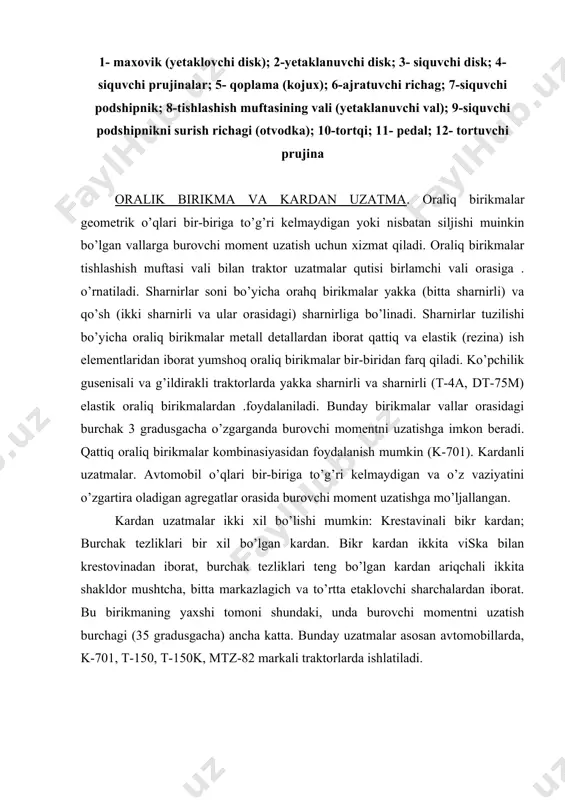

tik (rezina) ish elementlaridan iborat yumshoq oraliq birikmalar bir-biridan farq qiladi. ko’pchilik gusenisali va g’ildirakli traktorlarda yakka sharnirli va sharnirli (t-4a, dt-75m) elastik oraliq birikmalardan .foydalaniladi. bunday birikmalar vallar orasidagi burchak 3 gradusgacha o’zgarganda burovchi momentni uzatishga imkon beradi. qattiq oraliq birikmalar kombinasiyasidan foydalanish mumkin (k-701). kardanli uzatmalar. avtomobil o’qlari bir-biriga to’g’ri kelmaydigan va o’z vaziyatini o’zgartira oladigan agregatlar orasida burovchi moment uzatishga mo’ljallangan. kardan uzatmalar ikki xil bo’lishi mumkin: krestavinali bikr kardan; burchak tezliklari bir xil bo’lgan kardan. bikr kardan ikkita viska bilan krestovinadan iborat, burchak tezliklari teng bo’lgan kardan ariqchali ikkita shakldor mushtcha, bitta markazlagich va to’rtta etaklovchi sharchalardan iborat. bu birikmaning yaxshi tomoni shundaki, unda burovchi momentni uzatish burchagi (35 gradusgacha) ancha katta. bunday uzatmalar asosan avtomobillarda, k-701, t-150, t-150k, mtz-82 markali traktorlarda ishlatiladi. rasm. kardan sharnirlari: a —qattiq universal sharnir; 1 —qopqoq; 2 —stakan; 3 — ignasimon podshiyiik; 4 — salnik; 5, 9 —vilkalar; 6 — …

uqori foydalanish koeffisentiga ega bo’lganligi sababli keng qo’llaniladi. uzatmalar sonini o’zgartirish bo’yicha uzatmalar qutisi: pog’anali; pog’anasiz turlarga bo’linadi. poganali uzatmalar qutisi uzatmalar soni pog’anali ravishda, ya'ni uzatmalar sonini hosii qiiish uchun ma'lum shesternyaii qo’shish yo’li bilan o’zgartiriiadi. pog’anasiz uzatmalar qutisi traktor va avtomobillarning qarshiligi hamda dvigatellarning ish rejimlari o’zgarishi hisobiga avtomatik ravishda amalga oshiriladi. pokanasiz uzatmalar pog’anali uzatmaga nisbatan yuqori ish unumli tejamkorlik bilan ishlashi, boshqarishiiing qulayligi bilan farq qiladi. uzatmalar qutisi vallarining soniga qarab ikki, uch, to’rt valli va tarkibli bo’ladi. pog’anali uzatma qutisi uch, to’rt va yuqori pog’anali: to’g’ri uzatmali hamda to’g’ri uzatmasiz, shesternyalarning qo’shilishiga ko’ra doimiy tishlashgan va siljitma shesternyali. uzatmalarni almashtirib qo’yish xossasiga qarab: traktor yurib ketayotganda yoki to’xtab turganda almashtirib qo’shish; mexanizra turiga ko’ra shesternya va planetar mexanizrali; vallarining joylashishiga qarab bo’ylama o’qi bo’ylab hamda ko’ndalang joylashgan agregat (mtz-80, n-130); qo’shish hamda ajratish shesternya yoki karetka soniga qarab; bir, ikki, uch va to’rt yo’lli turlarga …

notekis yo’llarda yurishga mo’ljallangan o’ta o’tuvchan avtomobillarda (gaz-66, uaz-469b, vaz-212.1, t-40a, mtz-82, k-701) qo’llaniladi. taqsimlash qutidagi pasaytirgicb. uzatma etaklovchi g’ildiraklardagi burovehi momentni oshiradi, u odatda uzatmalar qutisi orqasiga o’rnatiladi va uni kardan vali bilan ulanadi. gusenisali traktorlarni burish uchun uning ketingi ko’prigiga asosiy va oxirgi uzatmalar oraligiga har qaysi guseriisa uchun, alohida burish mexanizmi o’rnatiladi. ko’pchilik traktorlarda friksion boshqarish muftalari, ayrimlarida planetar boshqarish mexanizmlari qo’llanilmoqda. . planetar boshqarish mexanizmi traktor keyingi ko’prigining o’rta qismida asosiy uzatmaning etaklanuvchi shesternyasi o’rnatilgan silindrik korpus ichiga joylashtirilgan. planetar mexanizmi ikkita bo’lib, har biri alohida gusenisani boshqaradi. bu mexanizmlar yoniga boshqarish tormozlari o’rnatilgan. pianetar mexanizm korpusining ichidagi ikkita halqasimon shesternyaga uchta, ba'zan to’rtta satelit doimiy tishlashgan. sateiitlar vodiloga mahkamlangan o’qlarga o’tkazilgan. vodilo yarirn o’qga o’rnatilib, bu o’qga tormozlash shkivi va oxirgi uzatmaning etaklovchi shesternyasi mahkamlangan, satelitlar quyosh shesternyasi bilan tishlashgan quyosh shesternya gupchagining uchiga tormozlash shkivi mahkamlangan. bu shkivga o’rnatilgan tormozlash shkivini lenta o’rab turadi …
