1 / 19

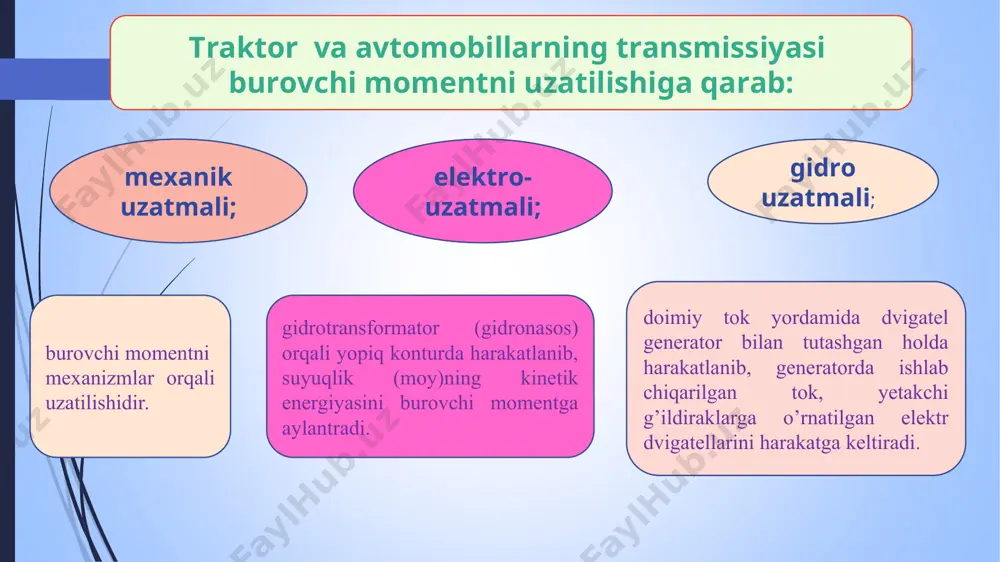

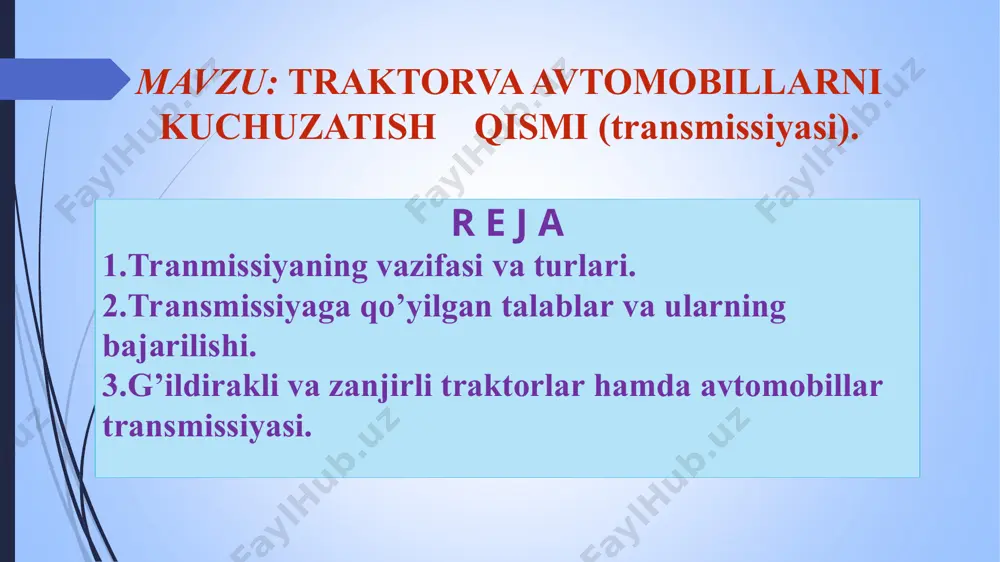

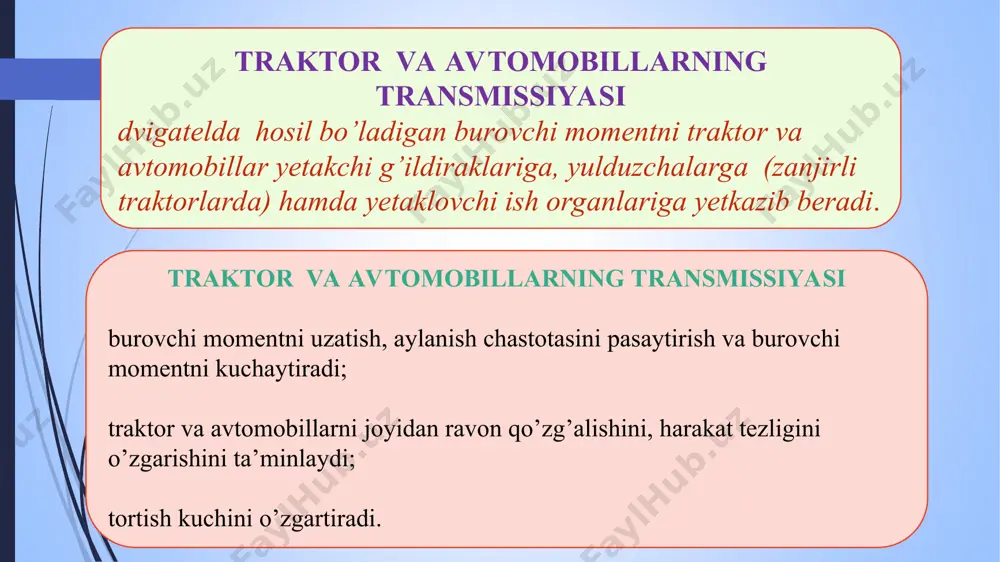

презентация powerpoint andijon qishloq xo’jaligi va agrotexnologiyalari instituti qishloq xo’jaligini mexanizatsiyalash va avtomatlashtirish fani ma’ruzachi: “qishloq xo’jalik mashinalari va texnik servisni tashkil etish” kafedrasi dotsenti, abdullayev dilmurod asadullayevich mavzu: traktorva avtomobillarni kuchuzatish qismi (transmissiyasi). r e j a 1.tranmissiyaning vazifasi va turlari. 2.transmissiyaga qo’yilgan talablar va ularning bajarilishi. 3.g’ildirakli va zanjirli traktorlar hamda avtomobillar transmissiyasi. traktor va avtomobillarning transmissiyasi dvigatelda hosil bo’ladigan burovchi momentni traktor va avtomobillar yetakchi g’ildiraklariga, yulduzchalarga (zanjirli traktorlarda) hamda yetaklovchi ish organlariga yetkazib beradi. traktor va avtomobillarning transmissiyasi burovchi momentni uzatish, aylanish chastotasini pasaytirish va burovchi momentni kuchaytiradi; traktor va avtomobillarni joyidan ravon qo’zg’alishini, harakat tezligini o’zgarishini ta’minlaydi; tortish kuchini o’zgartiradi. traktor va avtomobillarning transmissiyasi burovchi momentni uzatilishiga qarab: gidro uzatmali; elektro- uzatmali; mexanik uzatmali; burovchi momentni mexanizmlar orqali uzatilishidir. gidrotransformator (gidronasos) orqali yopiq konturda harakatlanib, suyuqlik (moy)ning kinetik energiyasini burovchi momentga aylantradi. doimiy tok yordamida dvigatel generator bilan tutashgan holda harakatlanib, generatorda ishlab chiqarilgan tok, …

2 / 19

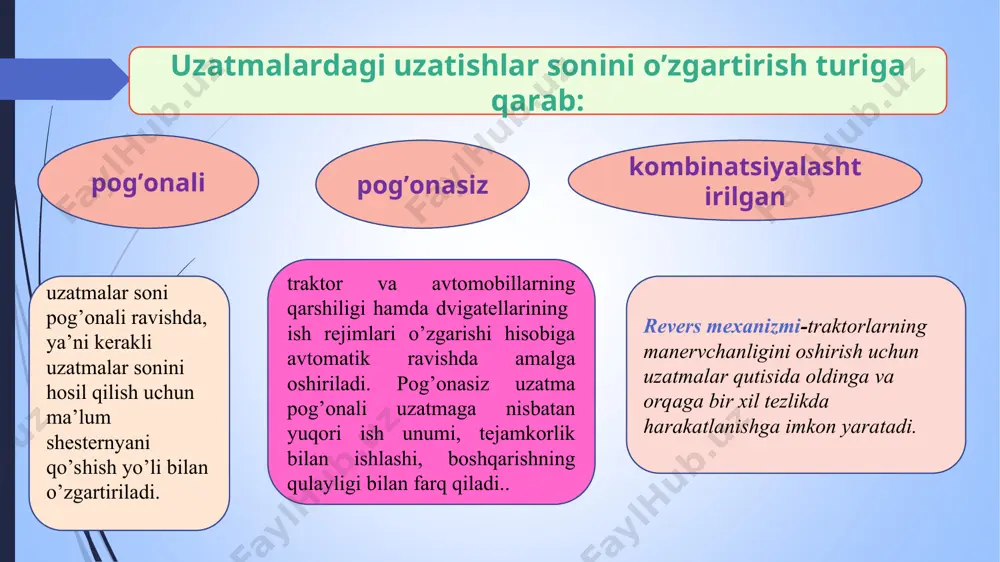

ishlashi, boshqarishning qulayligi bilan farq qiladi.. revers mexanizmi-traktorlarning manervchanligini oshirish uchun uzatmalar qutisida oldinga va orqaga bir xil tezlikda harakatlanishga imkon yaratadi. traktorlar transmissiyasini sxemasi: 1-tishlashish muftasi; 2-oraliq uzatma; 3-uzatmalar qutisi; 4-bosh (asosiy)uzatma; 5-differentsial; 6-oxirgi uzatma; 7-taqsimlash qutisi; 8-kardanli uzatma; 9-planetar (burish)mexanizmi; 10-maxsus mexanizm. в-zanjirli traktorlar b-ketingi hamda oldingi ko’piriklari yetakchi bo’lgan g’ildirakli traktorlar; a-ketingi ko’pirigi yetakchi bo’lgan g’ildirakli traktorlar; tishlashish muftasi tishlashish muftasi- traktor va avtomobillarning qo’zg’alish vaqtida dvigatelning kuch uzatmasi bilan ravon biriktirish, uzatmalar sonini o’zagartirishda qisqa muddatga ajratish hamda qisqa vaqtga to’xtashni ta’minlash uchun hizmat qiladi. friktsion tishlashish muftasini sxemasi: 1-maxovik; 2-etaklanuvchi disk; 3-friktsion qistirma; 4-siquvchi disk; 5-tishlashishi muftasini kojuxi; 6-prujina; 7-pedal; 8-etakchi val. oraliq birikma oraliq birikma - tishlashish muftasining vali uzatmalar qutisining vali bilan biriktiriladi. bunday birikmalar odatda biriktiriladigan vallarning o’qdoshligi qat’iy ta’minlab bo’lmaydigan joylarda ishlatiladi traktorlarni oraliq birikmasi: 1,8-vilkalar; 2-rezina vtulka; 3-kallak; 4-bolt; 5-sim karkas; 6-po’lat vtulka; 7-biriktirish vali. kardanli uzatma kardanli uzatma- burovchi …

3 / 19

i yarim o’q; 2,6-vilka; 3,5-kulochoklar; 4-disk; 7-ichki yarim o’q. uzatmalar qutisi uzatmalar qutisi- kuch uzatmalarining asosiy reduktori bo’lib, traktor va avtomobillarning yetakchi g’ildirak hamda yulduzchalarida tortish kuchi-ni, tezligini, yo’nalishini (oldinga, orqaga) o’zgartirishga uzoq muddat to’xtab turgan yoki inertsiya bo’yicha yurib ketayotgan mashina dvigatelini kuch uzatmasidan uzib qo’yish uchun xizmat qiladi. oddiy uzatmalar qutisining sxemasi: a-shesternyalarni neytral holati; b,v,g-shesternyalarni oldinga hamda orqaga yurish holatlari; 1,2,3-birlamchi val shesternyalari; 4-oraliq shesternya; 5,6,7-ikkilamchi val shesternyalari; 8-ikkilamchi val; 9-birlamchi val. uzatmalar qutisi uzatmalar qutisi kuyidagicha tafsiflanadi: uzatmalar qutisi uzatish sonini o’zgartirish usuli qarab pog’onali, pog’onasiz va kombinatsiyalangan ko’rinishda bo’ladi. burovchi momentni o’zgartirish usuli bo’yicha pog’onasiz uzatmalar qutisi mexanik, gidravlik, elektr va kombinatsiyalangan turlarga bo’linadi. pog’onali uzatmalar qutilarida ushbu ko’rsatkich fakat mexanik ravishda bajarilib, burovchi momentni o’zgartirish chegaralangan va imkoniyati kam bo’lgan tishli gildiraklar (shesternyalar) juftlari soni bilan o’zgartiriladi. boshkarish usuli buyicha qo’l bilan boshqariladigan, yarim avtomatik va avtomatik ravishda boshkariladigan turlarga bo’linadi. vazifasi. uzatmalar qutisining …

4 / 19

yetakchi ko’prikni qo’shish va ajratish uchun xizmat qiladi. sinxronizator-uzatmalarni shovqinsiz va zarbsiz almashtirish uchun ular qo’llaniladi. ularning vazifasi aylanadigan detallarning tezligini tenglashtirishdir. etakchi ko’prik va oxirgi uzatmalar traktor va avtomobillarning yetakchi ko’prik va oxirgi uzatmalari -kuch uzatmasining tarkibiy qismlaridan bo’lib, uzatmalar qutisidan aylanma harakatni g’ildirak yoki yulduzchalarga uzatib, traktor yoki avtomobil harakatga keltiradi. g’ildirakli traktorlarning yetakchi ko’prigi differentsial oxirgi uzatma bosh uzatma yarim o’qlar avtomobillarni yetakchi ko’prigi zanjirli traktorlarning yetakchi ko’prigi planetar mexanizmi oxirgi uzatma bosh uzatma yarim o’qlar bosh uzatma yarim o’qlar differentsial differentsial-uzatilgan burovchi momentni oxirgi uzatmalarga taqsimlaydi, har xil tezlikda aylanishini, traktor va avtomobillarning burilishini hamda notekis yo’llarda yurishini ta’minlaydigan mexanizmdir. bosh uzatma-traktor va avtomobillar o’qiga parallel joylashgan uzatmalar qutisining ikkilamchi validan olingan burovchi momentni unga perpendikulyar joylashgan orqa ko’prik valining uzatadi. etakchi ko’prik vazifasi. traktor yetakchi ko’prigining vazifasi uzatmalar qutisi validan berilayotgan burovchi momentning xarakat yo’nalishini 90 gradusga burgan holda yetakchi g’ildiraklarga yetkazib berishdan iborat. etakchi …

5 / 19

qiladi. bir va ikki bosqichli oxirgi uzatmalar mavjud bo’lib, bir bosqichli oxirgi uzatma uzatmalar soni 4-6 ta, ikki bosqichlida esa 8-12 ga atrofida bo’ladi tormozlar traktorlarni to’xtatish, burish mexanizmi esa traktorni burish uchun xizmat qiladi. a) 4-bosh uzatma; 5-oxirgi uzatma; 6-etaklovchi g’ildiraklar; 7-diffrentsial; 8-orqa quvvat olish vali; 9- yon qov. b) 4- bosh uzatma; 5-burilish mexanizmlari; 6-oxirgi uzatma; 7-etaklovchi yulduzchalar. oxirgi uzatma oxirgi uzatma -yulduzcha va yetakchi g’ildiraklarga burovchi momentni uzatib berish bilan birga kuch uzatmalar sonini oshirishga hizmat qiladi. oxirgi uzatma sxemasi: 1-yarim o’qlar korpusi; 2-yarim o’qlar; 3-etakchi shesternya; 4-differetsial; 5-etakchi g’ildiraklar; 6-etaklanuvchi shesternya; 7-korpus; 8-etakchi g’ildirak o’qi; 9-oxirgi uzatma korpusi planetar mexanizmi planetar mexanizmi harakat yo’nalishini o’zgartirish uchun, buriladigan tomon kuch uzatmasini yulduzchadan butunlay yoki qisman ajratadi. zanjirli traktorlarni planetar burish mexanizmi sxemasi: a,b -planetar burish mexanizmining ko’rinishii va sxemasi; 1-etaklovchi shesternya; 2,4-tormoz barabanlari; 3-prujina; 5-val; 6-bosh uzatmaning yetaklanuvchi shesternyasi; 7-parazit shesternya; 8-quyosh shesternyasi; 9-etaklovchi; 10-satellit; 11-bosh uzatma-ning …
