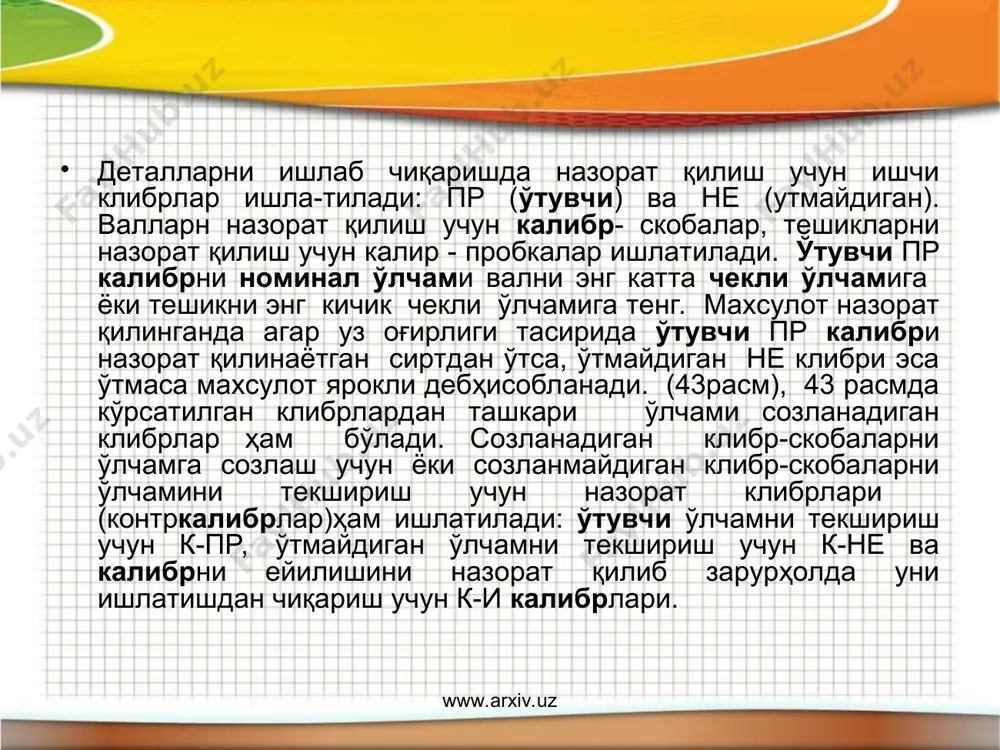

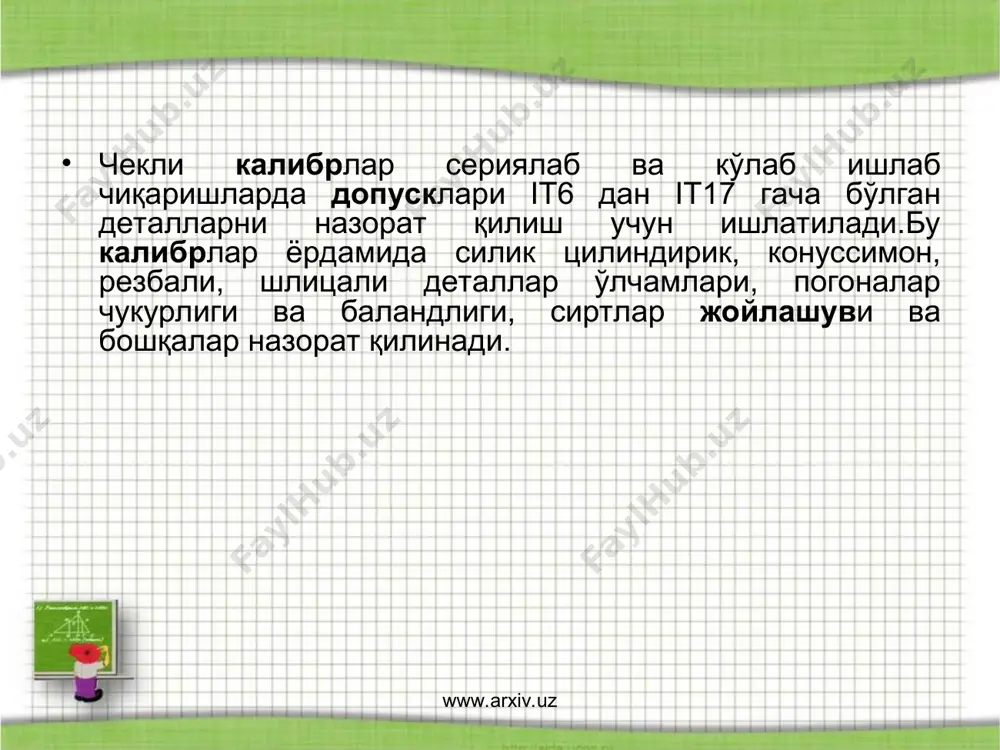

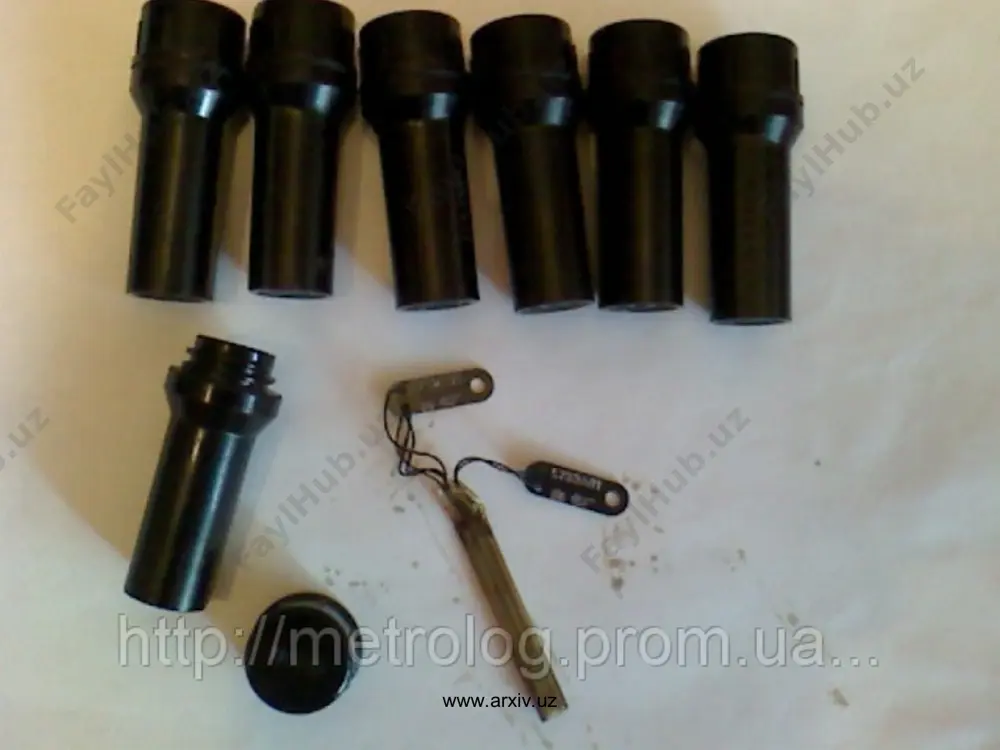

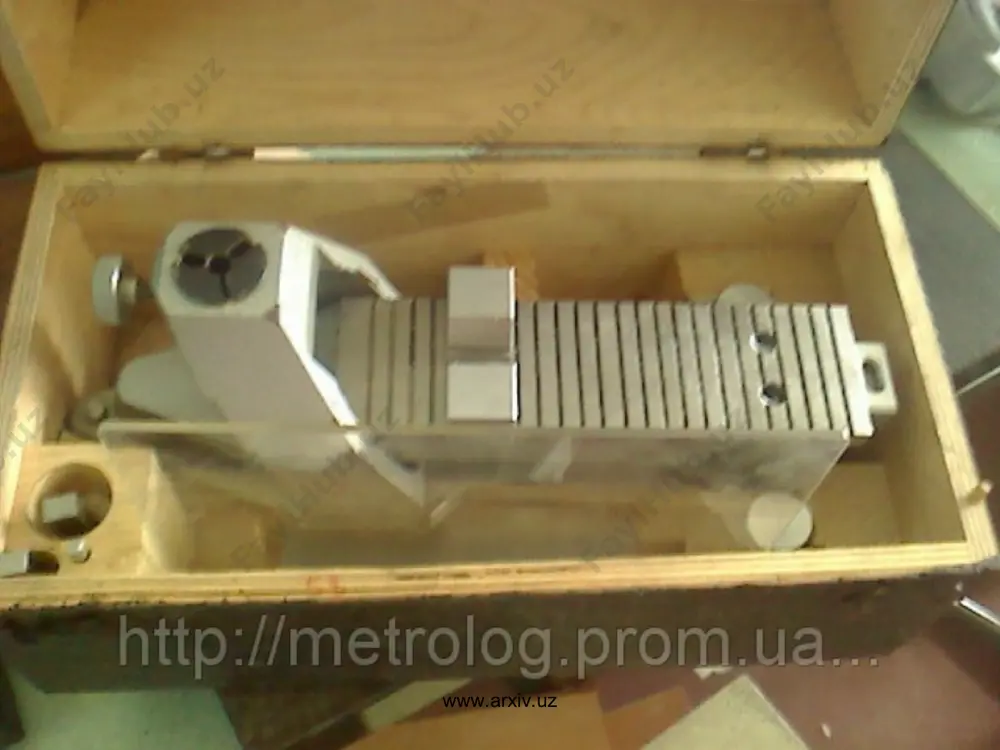

1462000247_62575.ppt ўзаро алмашинувчанлик асослари ва вазифалари калибр ва улар ҳақида маълумот www.arxiv.uz www.arxiv.uz www.arxiv.uz www.arxiv.uz чекли калибрлар сериялаб ва кўлаб ишлаб чиқаришларда допусклари iт6 дан iт17 гача бўлган деталларни назорат қилиш учун ишлатилади.бу калибрлар ёрдамида силик цилиндирик, конуссимон, резбали, шлицали деталлар ўлчамлари, погоналар чукурлиги ва баландлиги, сиртлар жойлашуви ва бошқалар назорат қилинади. www.arxiv.uz www.arxiv.uz деталларни ишлаб чиқаришда назорат қилиш учун ишчи клибрлар ишла-тилади: пр (ўтувчи) ва не (утмайдиган). валларн назорат қилиш учун калибр- скобалар, тешикларни назорат қилиш учун калир - пробкалар ишлатилади. ўтувчи пр калибрни номинал ўлчами вални энг катта чекли ўлчамига ёки тешикни энг кичик чекли ўлчамига тенг. махсулот назорат қилинганда агар уз оғирлиги тасирида ўтувчи пр калибри назорат қилинаётган сиртдан ўтса, ўтмайдиган не клибри эса ўтмаса махсулот ярокли дебҳисобланади. (43расм), 43 расмда кўрсатилган клибрлардан ташкари ўлчами созланадиган клибрлар ҳам бўлади. созланадиган клибр-скобаларни ўлчамга созлаш учун ёки созланмайдиган клибр-скобаларни ўлчамини текшириш учун назорат клибрлари (контркалибрлар)ҳам ишлатилади: ўтувчи ўлчамни текшириш …

arxiv.uz www.arxiv.uz барча ўтувчи калибрлар учун н(нs) ва н1 допуск майдонлари махсулот допуски ичкарисига пробкалар учун z, скобалар учун z1, масофага сурилган. булар каби 180 мм дан катта ўлчамлар ўтмайдиган калибрлариҳам ва 1 масофаларга сурилган. 180 ммдан катта бўлмаган ўлчамлар учун =1 =0 (2расм). www.arxiv.uz www.arxiv.uz www.arxiv.uz www.arxiv.uz 2-расм www.arxiv.uz www.arxiv.uz калибрларни тайёрлаш допусклари танаси томонга жойлашади. бунда скобани тайёрлаш ўлчами уни энг кичик ўлчамига тенг бўлиб допуски плюсга, пробкани эса энг катта ўлчамига тенг бўлиб допуски минусга жойлашади. www.arxiv.uz www.arxiv.uz www.arxiv.uz www.arxiv.uz ишчи калибрлар допускларини гост 21401-75 бўйича осонҳисобласа бўлади. калибрларда назорат қилинадиган деталнинг номинал ўлчами, уни допуск белгиси, детал оғишларини ммда қийматлари ва калибр тури тамгаланган бўлади www.arxiv.uz www.arxiv.uz
