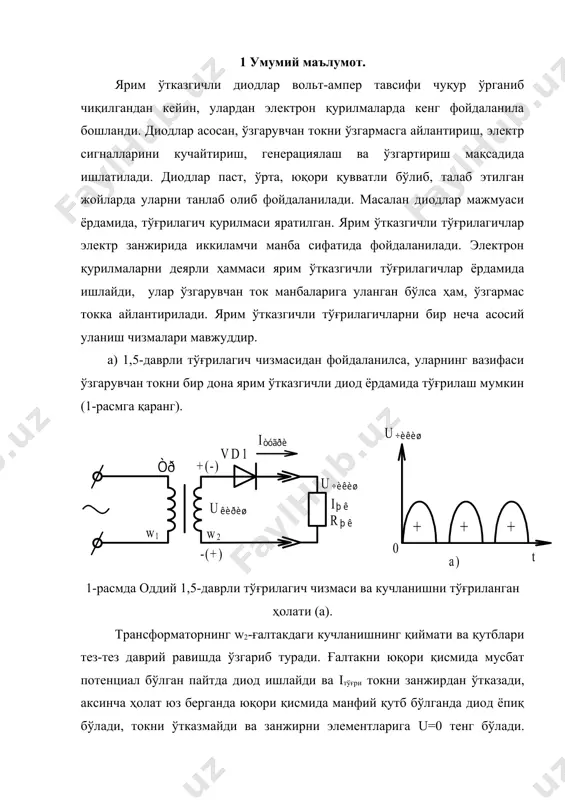

1403968434_49821.doc + + + +(-) -(+) vd1 i þê r þê w t 0 a) i òóãðè u ÷èêèø w 1 2 òð u ÷èêèø u êèðèø +(-) -(+) vd-1 u êèðèø w w 1 2 i þê r þê vd-2 - + + + + t 0 a) u ÷èêèø + + + + vd 1 vd 1 vd 1 vd 2 vd 1 vd 2 vd 2 +(-) -(+) u êèðèø i þê r þê u ÷èêèø u ÷èêèø i þê r þê u êèðèø + - vd-2 vd-1 a) vd-4 vd-3 u ÷èêèø i þê r þê - + + - á) vd1 r þê с 1 1. îääèé ôèëüòð. r þê с 2 2."ï"-ðóñóìëè rc-ôèëüòð. r 1 с 1 r þê с 2 3."ï"-ðóñóìëè lc-ôèëüòð. с 1 l ярим ўтказгичли тўғрилагичлар ҳақида умумий маълумот. режа: 1 умумий маълумот. 2 бир фазали, кўприк чизмали тўғрилагичлар. 3 якуний …

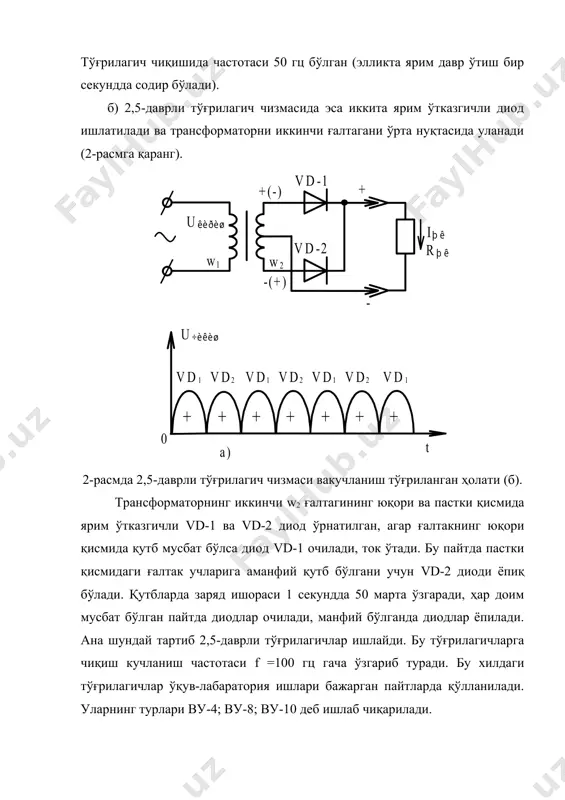

(элликта ярим давр ўтиш бир секундда содир бўлади). б) 2,5-даврли тўғрилагич чизмасида эса иккита ярим ўтказгичли диод ишлатилади ва трансформаторни иккинчи ғалтагани ўрта нуқтасида уланади (2-расмга қаранг). 2-расмда 2,5-даврли тўғрилагич чизмаси вакучланиш тўғриланган ҳолати (б). трансформаторнинг иккинчи w2 ғалтагининг юқори ва пастки қисмида ярим ўтказгичли vd-1 ва vd-2 диод ўрнатилган, агар ғалтакнинг юқори қисмида қутб мусбат бўлса диод vd-1 очилади, ток ўтади. бу пайтда пастки қисмидаги ғалтак учларига аманфий қутб бўлгани учун vd-2 диоди ёпиқ бўлади. қутбларда заряд ишораси 1 секундда 50 марта ўзгаради, ҳар доим мусбат бўлган пайтда диодлар очилади, манфий бўлганда диодлар ёпилади. ана шундай тартиб 2,5-даврли тўғрилагичлар ишлайди. бу тўғрилагичларга чиқиш кучланиш частотаси f =100 гц гача ўзгариб туради. бу хилдаги тўғрилагичлар ўқув-лабаратория ишлари бажарган пайтларда қўлланилади. уларнинг турлари ву-4; ву-8; ву-10 деб ишлаб чиқарилади. 2. бир фазали, кўприк чизмали тўғрилагичлар. бу турдаги тўғрилагичлар учун тўртта ярим ўтказгичли диодлар ишлатилади ва улар электр занжирга кўприк чизма усулида …

нденсатор, ўзакли индуктив ғалтак (дроссел) ва резистордан иборатдир. қўйидаги чизмаларда электр фильтрлари турлари берилган (5-расм). embed flash.movie 5-расм. 1. оддий фильтрлар vd диод очилганда ток ўтади, иккига бўлинади. тўғри юклама rюк га боради ва с1 конденсаторни зарядлайди. агар vd диод ёпиқ бўлса, конденсатор зарядсизланади яъни юклама rюк токни беради. 2. «п» русумли rc фильтри паст частоталарга яхши ишлайди, rюк юклама токи ва с1 ва с2 конденсатор пластинкаларида кучланиш сезиларсиз ўзгаради. r1 резистор қиймати ва чегарасига таъсир қилмайди. 3. «п» русумли lc фильтри паст частоталарга жуда яхши ишлайди. бу фильтрга жойлашган индуктив ғалтак қаршилиги юқори ва с1 ва с2 конденсатор билан бирга самарали ишлайди. кейинги пайтда дроссел ўрнига транзисторлар ҳам қўлланиб келинмоқда. lc фильтрлар асосан осциллографлар электр чизмасига ишлатилади. дросселдан, сиғимдан иборат фильтр, электр занжирларида паст частота режимда бенуқсон ишлайди ва электр импульсларни ўзгармас ҳолатда сақлаб етказиб беради. фильтр ўрнатилмаган электр тўғрилагичлардан фойдаланиб бўлмайди. 3 якуний хулоса. электростанцияда ишлаб чиқариладиган электр …

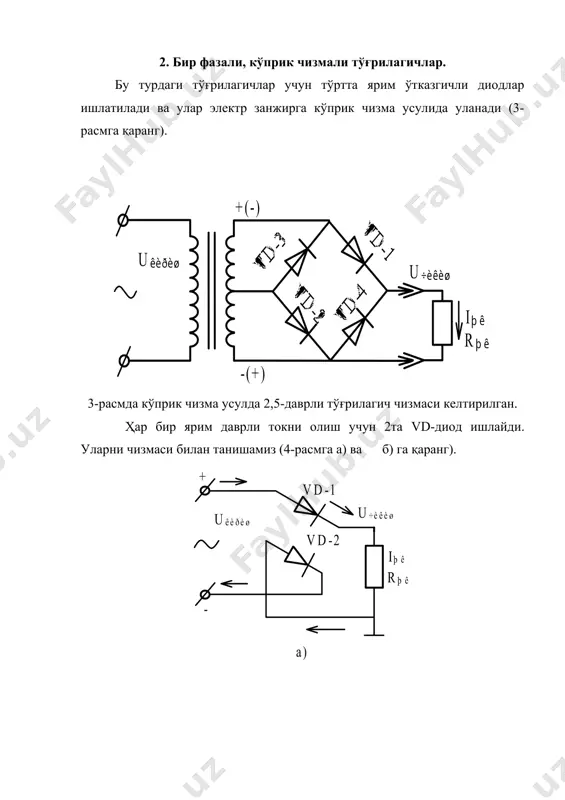

ярим ўтказгичли тўғрилагичлар ҳақида умумий маълумот. - Page 4

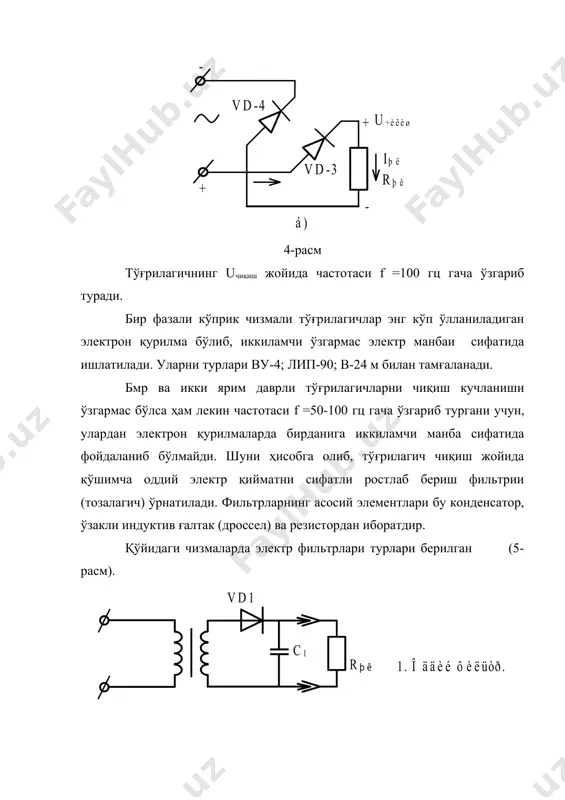

ярим ўтказгичли тўғрилагичлар ҳақида умумий маълумот. - Page 5
